交流稳压器配套金属电气防护壳体

　　在交流稳压供电系统的现场部署场景中，这类金属壳体是承载核心调压、检测、保护电路模块的基础结构件，区别于普通民用设备外壳，它需要同时兼顾电磁屏蔽、物理防护、散热通风、操作维护便利性等多重工程需求，是稳压设备可靠运行的第一道物理屏障。从实际使用场景来看，这类壳体常应用于车间稳压供电工位、小型机房供电节点、实验室精密设备供电前端等场景，安装位置多为墙面壁挂、落地支架固定或者设备集成内嵌，因此设计阶段就需要充分考虑不同安装方式下的受力边界与操作空间预留。

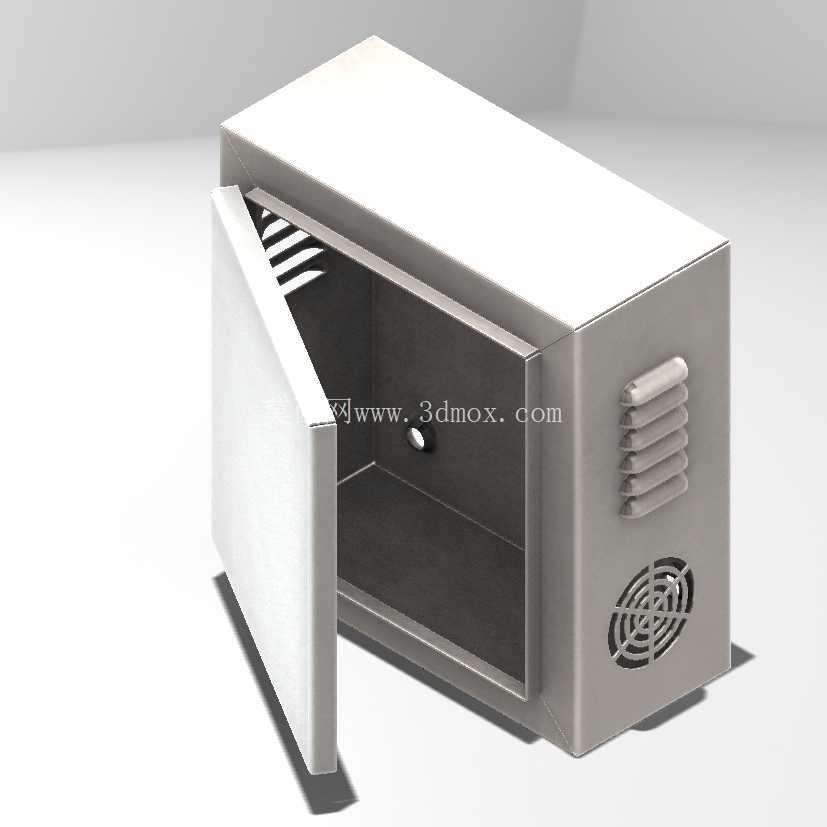

　　从结构功能设计逻辑来看，壳体采用单开门侧开结构，门体与主箱体通过侧边铰接结构连接，开合角度预留足够大的操作空间，方便运维人员直接接触内部的接线端子、调压模块、保护开关等元器件，不需要完全拆解箱体就能完成常规接线、故障排查、元器件更换等操作。门体闭合后通过侧边的卡扣结构实现压紧固定，配合接缝处的折边结构，能够有效阻挡日常环境中的粉尘、溅水进入箱体内部，避免内部电路因积尘、受潮出现绝缘下降、短路等故障。

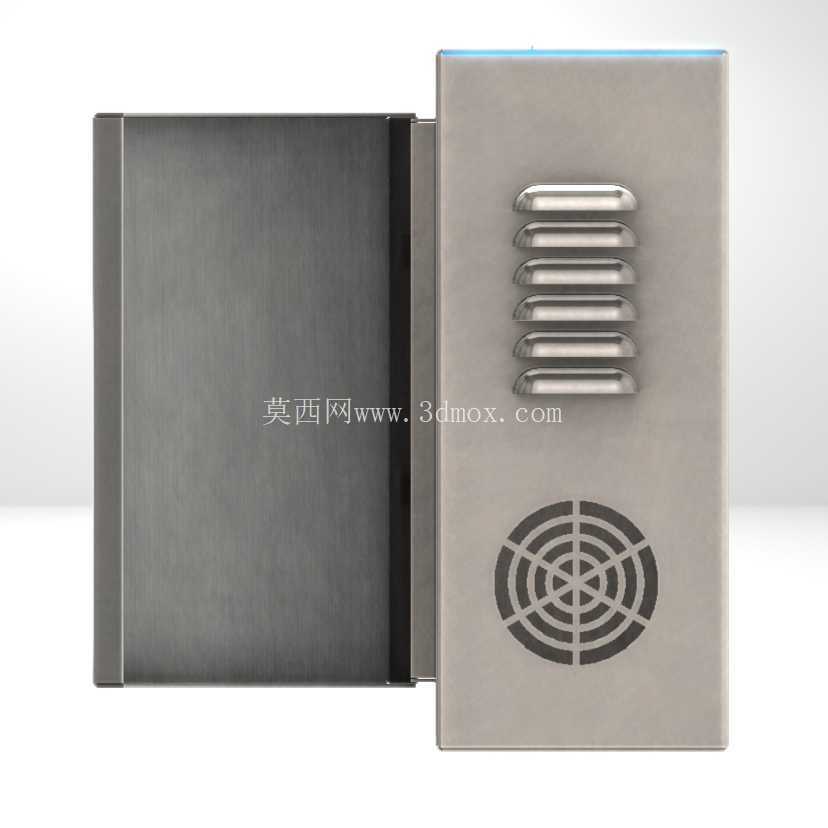

　　散热结构的设计完全匹配交流稳压器的工作发热特性，箱体侧面设置多组横向冲压成型的通风百叶，下方搭配圆形轴流风机安装位，能够形成下进上出的自然风道，当内部器件发热功率较高时，可直接在预留位加装散热风机实现强制风冷，不需要额外对箱体进行二次开孔加工。百叶结构采用向外向下的倾斜冲压角度，既能保证通风面积满足散热需求，又能避免垂直下落的水滴、较大颗粒的粉尘直接进入箱体内部，兼顾散热与防护性能。

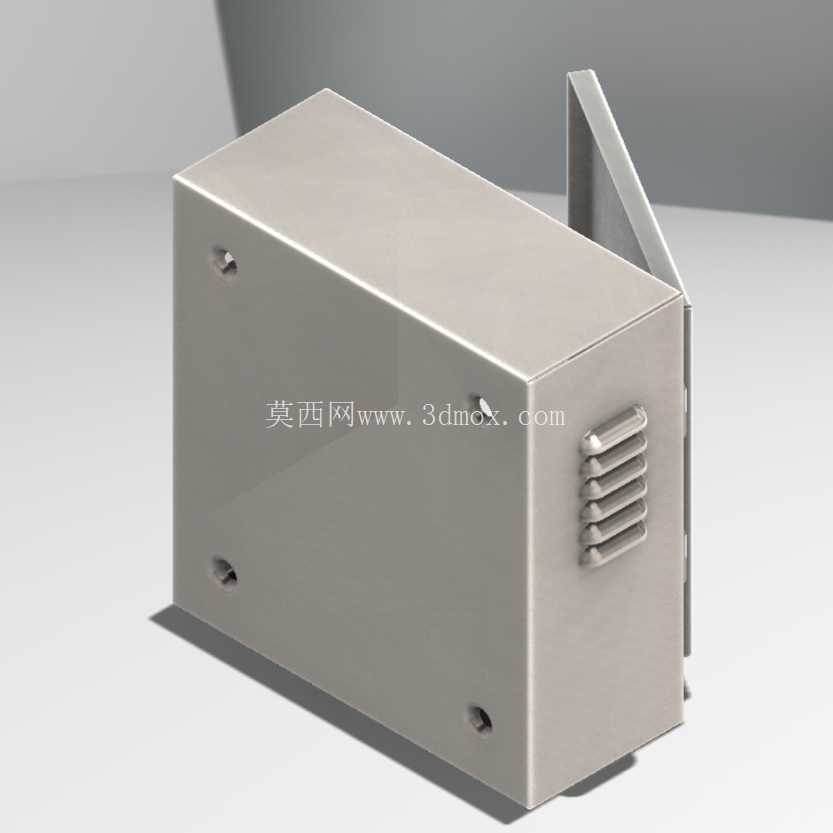

　　从安装边界与尺寸适配角度来看，箱体整体采用等壁厚冷轧钢板折弯成型，所有折边位置都做了圆角钝化处理，避免安装运维过程中割伤操作人员。箱体背部预留了标准的壁挂安装孔位，孔位间距符合常规电气安装的模数要求，能够直接匹配市面常见的壁挂支架、安装挂板；底部预留了线缆进出的敲落孔，可根据现场布线方向选择不同位置开孔，适配上进线、下进线、侧进线等多种布线方式，不需要现场额外切割加工。内部空间预留了元器件安装的导轨位、螺丝固定柱，能够直接安装标准模数的电气元件，不需要额外加装安装底板，减少现场装配的工作量。

　　在结构强度设计上，箱体的边角位置都做了折弯加强处理，门体边缘做了双层折边，提升整体抗形变能力，即使在运输、安装过程中受到一定的外力碰撞，也不会出现明显变形导致门体无法闭合、接缝过大的问题。表面采用哑光喷塑处理，既提升了壳体的耐腐蚀性能，适应车间、机房等不同使用环境的防腐需求，也避免了金属表面反光对运维人员操作视线造成干扰。从实际选型适配角度，这类壳体的内部净空间尺寸能够覆盖常规小功率交流稳压器的所有元器件布局需求，接线端子区域预留了足够的线缆弯曲半径空间，避免线缆过度弯折导致绝缘层破损、线芯断裂的问题；操作侧的门体开合方向可根据安装现场的空间位置调整铰接边，适配左开、右开的不同操作习惯，减少现场安装的空间限制。
