参数化槽钢型支柱通道结构件

　　这类C型槽结构的支柱通道件，在民用商超货架搭建、工业仓储重型货架组装、小型设备机架拼装场景里应用极广，日常做设备改造、工装架搭制的时候经常会用到这类标准型材衍生的加工件，不用每次从零开模切割，直接按孔位适配安装就能大幅缩短施工周期。从结构功能上看，这个构件采用内卷边C型槽截面，两侧向内弯折的卷边一方面提升了整根构件的截面抗弯模量，同等壁厚下比平板折弯的U型槽抗扭、抗弯折性能提升40%以上，长跨度布置时不会轻易出现侧向失稳变形；另一方面内卷边形成的内嵌滑槽，可以直接卡装T型螺栓、方螺母，不用在型材侧面额外打孔攻丝，安装时可以根据实际需求任意调整配件固定位置，适配不同尺寸的挂载件安装需求。构件上的开孔做了差异化设计，

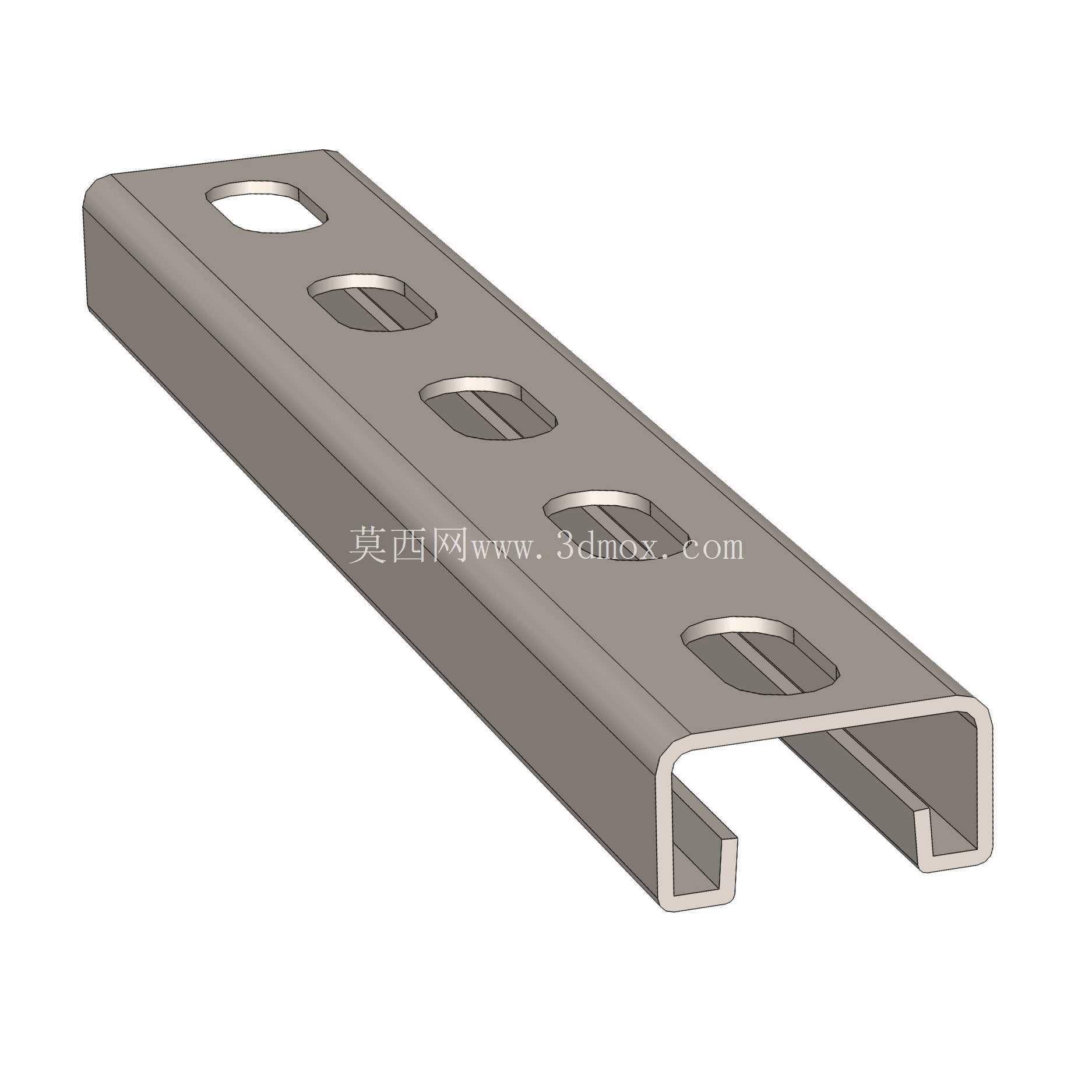

　　最端部的圆孔是用于整根型材端部的穿螺栓固定，可直接与地面膨胀螺栓、立柱端面法兰做刚性连接，剩下的四个长圆孔是用于跨距调节的安装孔，长圆孔的长度方向沿型材长度方向布置，安装时允许相邻连接件有±5mm的位置调整量，抵消现场安装时的孔位加工误差、基础沉降带来的位置偏移，避免硬装配产生的结构内应力。做这个构件的参数化设计时，核心是把几个关键尺寸做了关联驱动：首先是型材的截面参数，包括腹板宽度、翼缘高度、卷边长度、板材厚度，这些参数调整时整个截面的折弯轮廓会自动更新，同时自动校验折弯时的板材展开长度，避免折弯干涉；其次是孔位参数，包括端部圆孔的直径、孔中心到端面的距离，长圆孔的宽度、长度、相邻孔的中心距，这些参数和型材长度做了关联，

　　当型材总长度调整时，孔位会按预设的间距规则自动排布，不用逐个重新绘制草图；最后是安装边界的校验，设计时特意预留了卷边内侧的净空尺寸，确保市面上常用的M6、M8规格T型螺栓可以顺利滑入槽内，不会出现卡滞，同时翼缘外侧到槽底的尺寸也做了统一，适配标准的槽钢端盖、角槽连接件的安装尺寸，不用额外定制配套配件。实际选型使用时需要注意几个安装边界：如果是做竖直支柱使用，单根无中间支撑的长度不建议超过2米，当挂载总重量超过80kg时，需要在中部加装斜撑或者横向连接件，避免长细比过大导致失稳；如果是做横向横梁使用，两端的固定螺栓必须穿入端部圆孔做刚性固定，不能仅用长圆孔做承重连接，长圆孔仅用于辅助定位或者非承重件的挂载；

　　板材厚度的选择要对应使用场景，轻型货架用1.5mm壁厚即可满足需求，重型设备机架建议选用2.5mm以上壁厚的规格，同时安装时要注意槽口的朝向，作为竖直支柱时槽口建议朝向内侧，避免积灰积水加速锈蚀，作为横梁使用时槽口建议朝上或者朝向侧面，不要朝下放置防止槽内的连接螺栓滑落。这类构件相比传统的角铁、方管支柱，最大的优势是后期改造调整非常方便，不需要在管材上重新打孔，只要松开T型螺栓就可以调整挂载件的位置，对于经常需要调整布局的车间工装架、实验室设备架来说，能大幅降低后期改造成本，而且内卷边的结构没有外露的锐边，安装时不容易划伤手部，现场施工的安全性也更好。
