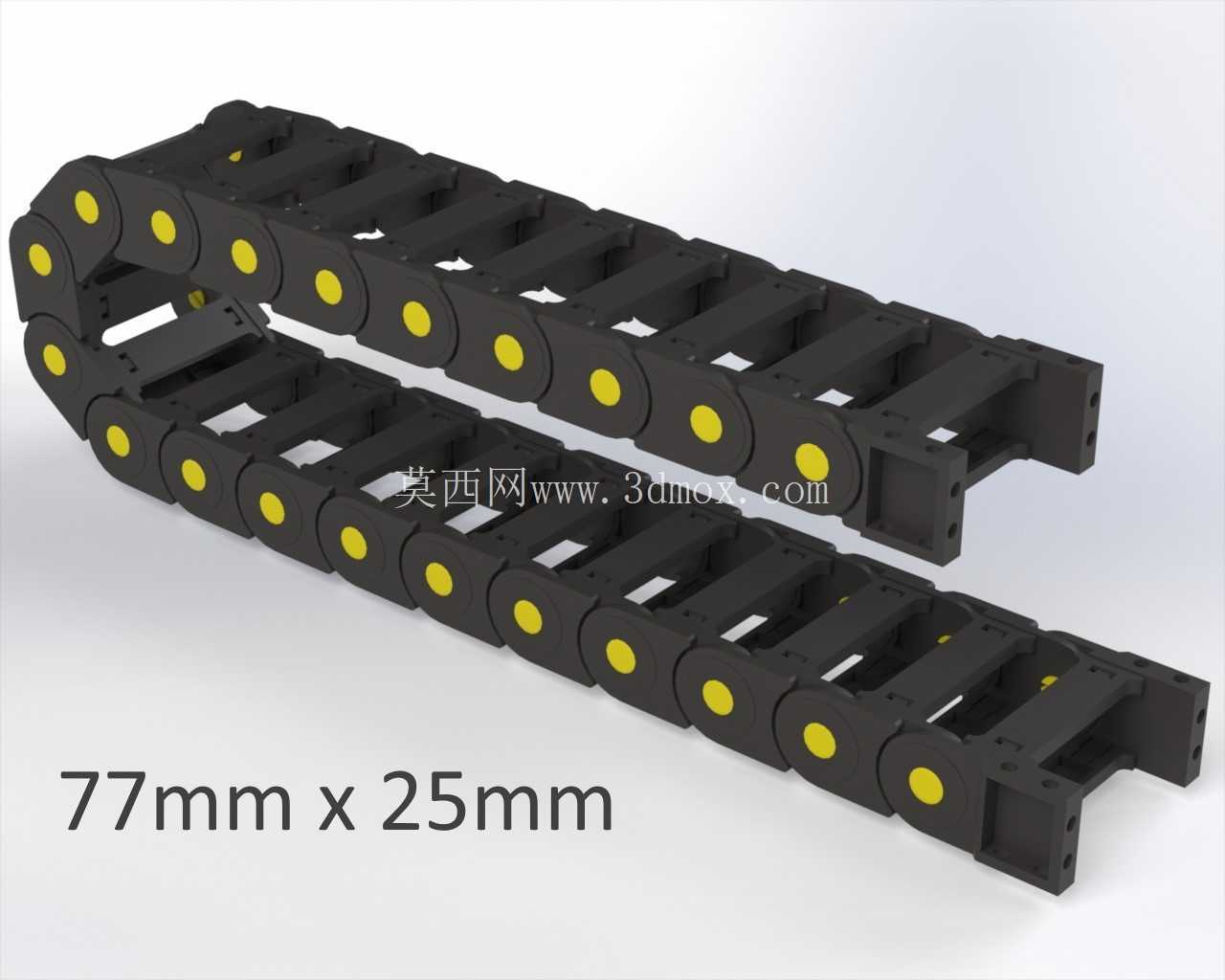

25×77规格桥式工程塑料电缆拖链

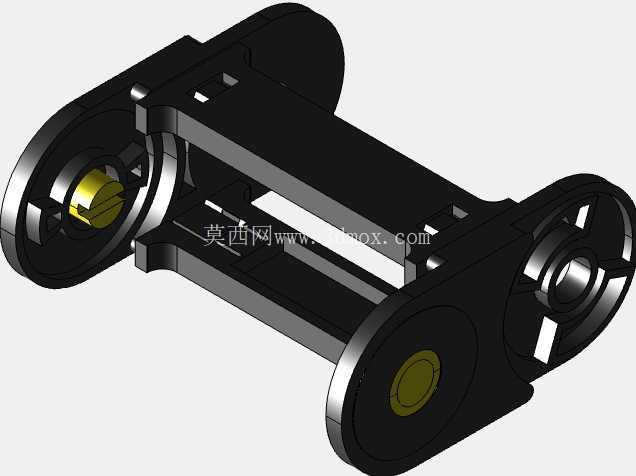

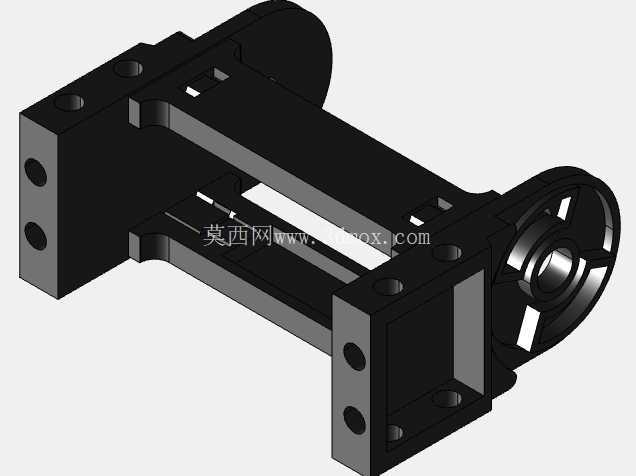

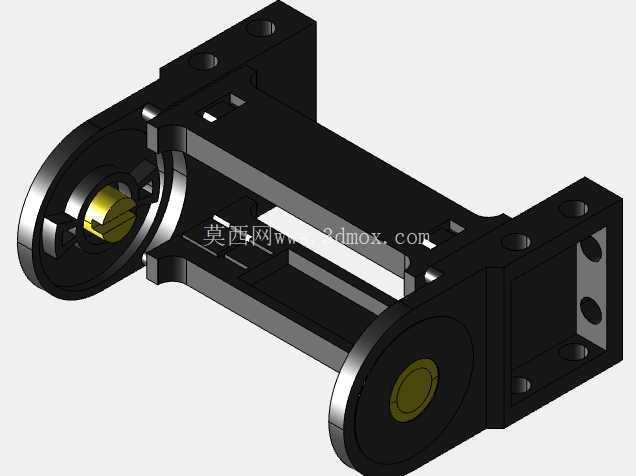

　　在各类自动化生产线、数控机床、桁架机械手、仓储物流输送设备的布线场景中，线缆随运动部件往复弯折时的磨损、拉扯、缠绕问题，一直是设备运维阶段的高频故障点，这款内尺寸25mm×77mm的桥式电缆拖链，正是针对这类中载往复运动场景开发的线缆防护承载部件。从结构设计来看，这款拖链采用桥式外侧可开启结构，每一节链节由左右链板、上下盖板拼接而成，链节之间通过销轴实现铰接，转动副位置嵌入耐磨自润滑衬套，在长期往复弯折过程中无需额外加注润滑脂，即可保持转动顺畅，不会出现卡滞、异响问题，适配最高10m/s的往复移动速度，加速度可承载至5m/s²，满足绝大多数中高速运动轴的布线需求。内高25mm、内宽77mm的内腔尺寸，可同时容纳多根动力电缆、

　　控制信号线、气动软管甚至液压油管，内腔预留的分隔槽可加装分隔片，将不同类型的线缆分隔排布，避免运动过程中线缆之间相互摩擦挤压，延长线缆使用寿命；每米长度由20节标准链节拼接组成，用户可根据实际行程需求自由增减链节数量，无需定制特殊长度，适配不同行程的运动轴安装需求。外形尺寸方面，拖链弯曲半径可根据安装空间选择对应规格，安装时两端分别配置固定接头与活动接头，接头可直接通过螺栓固定在设备安装面与运动部件上，无需额外制作转接支架，安装边界可适配设备现有走线空间，不会与周边结构件产生干涉。从实际应用场景来看，这类拖链广泛应用于数控车床的X/Z轴走线、激光切割机的横梁移动布线、自动化流水线的移栽机构布线、桁架机械手的水平轴线缆防护，

　　在往复运动过程中，拖链可对内置的线缆、油管、气管形成可靠的牵引与防护，避免线缆直接暴露在设备外部，被切屑、切削液、粉尘侵蚀，同时规整的走线形式也能让设备整体外观更整洁，减少运维阶段的线缆整理工作量。设计过程中，链板采用增强尼龙材质注塑成型，具备较高的抗拉强度与抗冲击性能，可在-20℃到80℃的工作环境下长期使用，不会出现低温脆裂、高温软化变形的问题；链节转动位置的限位结构可控制拖链的最小弯曲半径，避免内置线缆弯曲半径过小导致线芯折断，每一节链板上的黄色标识点既是转动副的位置标识，也可作为拖链安装时的对齐标记，方便现场安装人员快速拼接，避免装反链节导致拖链运行卡滞。在安装边界适配方面，拖链的上下盖板可直接从外侧撬开，

　　后期更换线缆时无需将整根拖链从设备上拆下，只需打开对应位置的盖板即可完成线缆更换，大幅降低设备运维的时间成本；拖链运行时的噪音控制在60dB以内，适合对噪音有要求的精密设备车间使用，不会对车间工作环境造成额外噪音污染。相较于传统的金属拖链，这款塑料拖链自重更轻，不会给运动轴增加额外负载，同时具备优异的耐油、耐切削液腐蚀性能，在机加工车间的恶劣环境下也能长期稳定工作，不会出现锈蚀、卡滞问题；拖链的每一节链节都具备相同的互换性，若某一节链节出现损坏，只需单独更换损坏的链节即可，无需更换整根拖链，降低备件成本。在布线设计时，需注意内置线缆的直径总和不能超过拖链内腔截面积的60%，预留足够的活动空间，避免拖链弯折时线缆之间过度挤压，同时线缆在拖链内部需保持松弛状态，不能强行拉扯固定，让线缆可随拖链的弯折自由活动，进一步延长线缆的使用寿命。
