台式计算机ATX主板结构三维设计

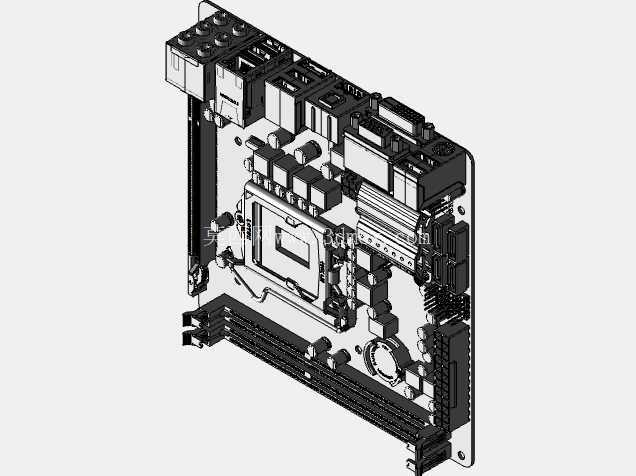

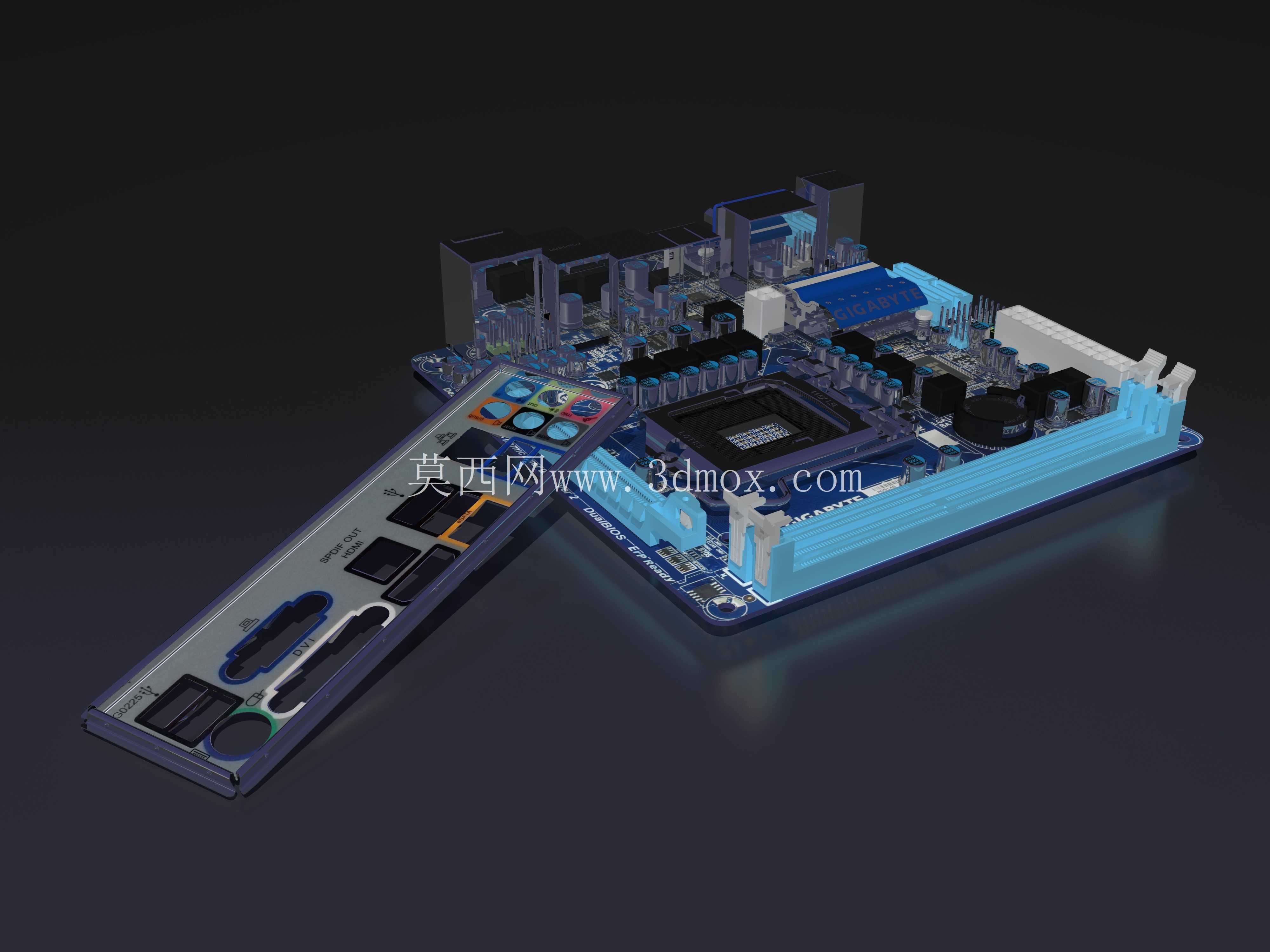

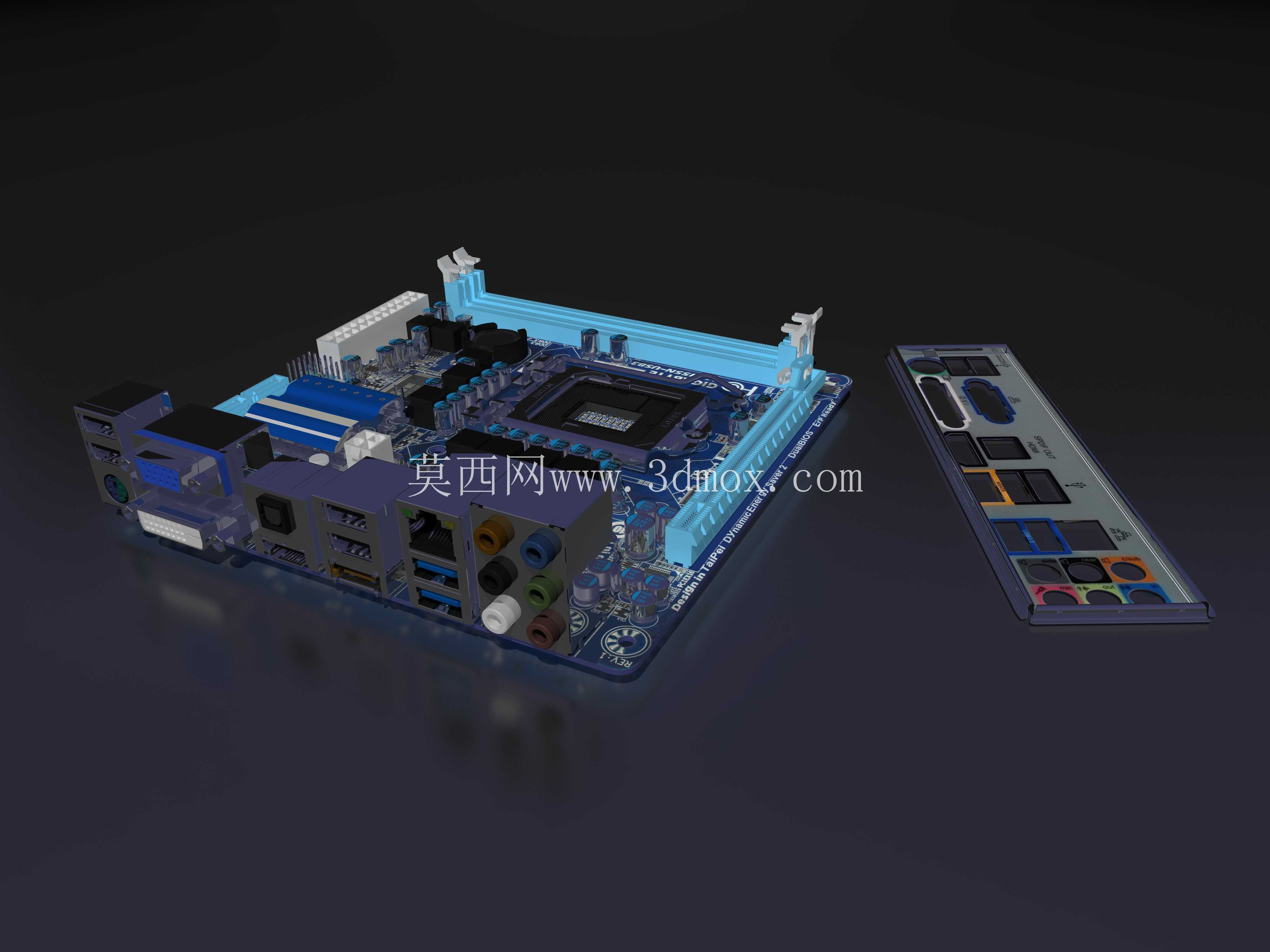

　　在桌面级计算机硬件装配、工控机定制改装的实际作业场景中，主板作为整台设备的核心承载基底，其结构设计的合理性直接决定了整机的兼容性、散热效率与长期运行稳定性。本次呈现的主板三维结构，完整还原了消费级ATX板型的全部结构细节，建模过程中优先对齐实际量产板卡的安装边界，板体整体长宽尺寸严格遵循ATX规范的305mm×244mm基准，板厚取常规PCB的1.6mm通用值，所有安装孔位的位置、孔径均匹配标准机箱的铜柱固定点位，孔边距板边缘的距离控制在行业通用的公差范围内，避免出现装机时孔位错位、板体受力不均导致的PCB变形问题。

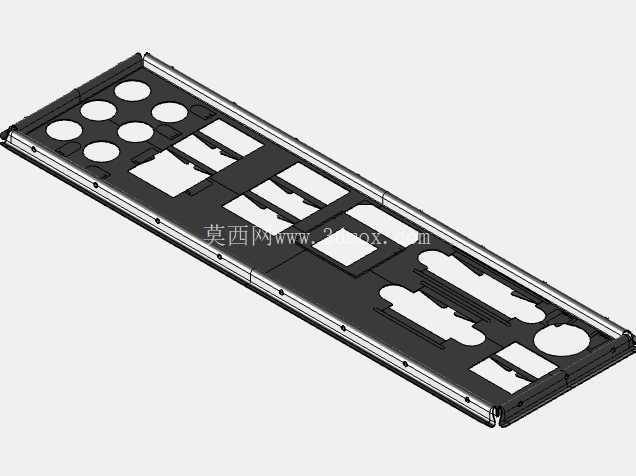

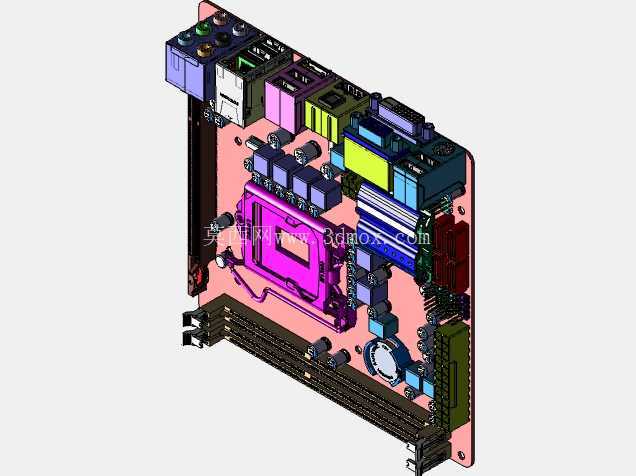

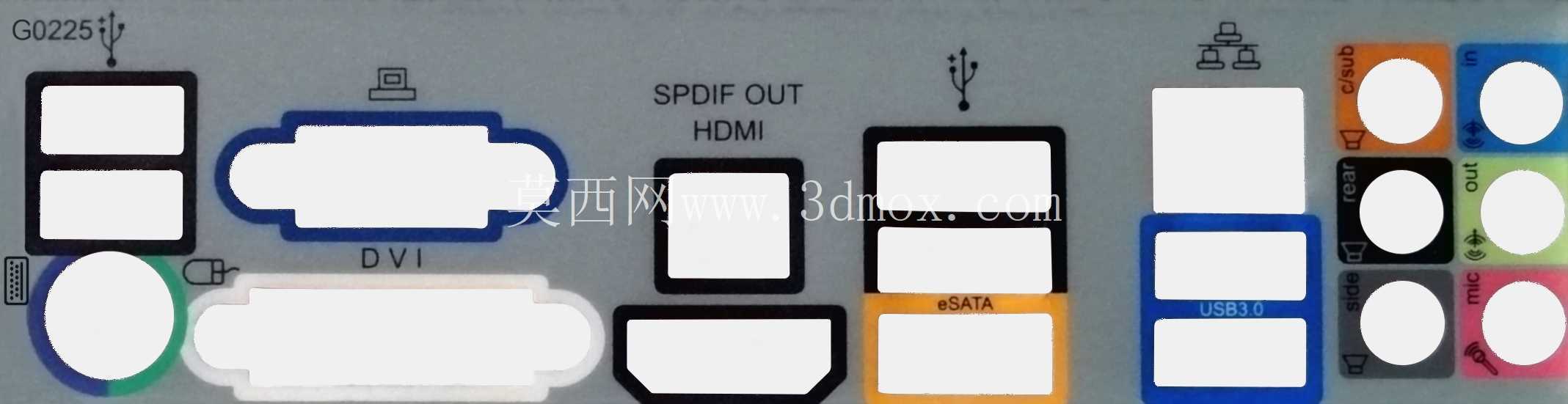

　　从功能分区的设计逻辑来看，建模时完整复现了板上各功能模块的布局逻辑：CPU插座区域预留了足够的散热器安装空间，周围的电容、电感供电模块高度均控制在常规塔式散热器的避让范围内，不会出现散热器与供电元件干涉的问题；内存插槽区域的卡扣开合空间做了完整的结构预留，插槽高度与标准DDR内存的插入深度完全匹配，相邻插槽的间距满足双通道甚至四通道内存插满后的间隙要求，不会因为间距过小导致内存安装困难或者散热风道受阻；PCIe扩展槽区域的布局对齐机箱后部的扩展挡板位置，槽体的深度、固定卡扣的结构都和实际量产件一致，可兼容独立显卡、采集卡、扩展网卡等标准PCIe设备的装配验证；后置I/O挡板区域的接口开孔位置、尺寸完全匹配标准挡板的冲切尺寸，从USB接口、音频接口到网口、视频输出接口的排布都遵循通用板卡的布局逻辑，接口周围的元件高度不会超出挡板的遮挡范围，避免出现装机时挡板无法贴合的问题。

　　板体上的各类元器件建模并非简单的外形堆砌，而是结合实际电路布局的逻辑做了结构还原：供电模块的散热片高度、鳍片间距都参考市售主流主板的散热设计，既保证散热片有足够的换热面积，也不会和CPU散热器、机箱风道产生干涉；SATA硬盘接口、M.2固态硬盘接口的位置都做了走线空间的预留，M.2接口的固定螺柱位置匹配2280、2260等常见规格的固态尺寸，接口周围的元件不会挡住固态的安装路径；板载的音频电容、网络芯片、BIOS电池等小元件的排布也都遵循实际PCB的布线逻辑，没有出现元件重叠、走线空间被占用的不合理结构。

　　在实际工程应用中，这类精准的主板三维模型可用于多个场景：机箱结构设计时，可导入模型验证主板安装位的空间是否充足，CPU散热器限高、显卡长度限制等参数都可以通过配合模型做干涉检查得出准确数值，避免机箱开模后出现硬件兼容问题；水冷散热方案开发时，可基于主板的供电模块、M.2固态位置设计定制冷头，验证冷头管路的走线路径是否会和内存、显卡产生干涉；计算机整机装配的教学场景中，可通过三维模型拆解展示各部件的装配顺序、安装注意事项，让初学者直观理解主板各接口的功能与装配逻辑；甚至在定制化MOD主机的设计中，也可以基于该模型提前规划灯板、定制线的走线路径，提前规避装配时可能出现的各类干涉问题。

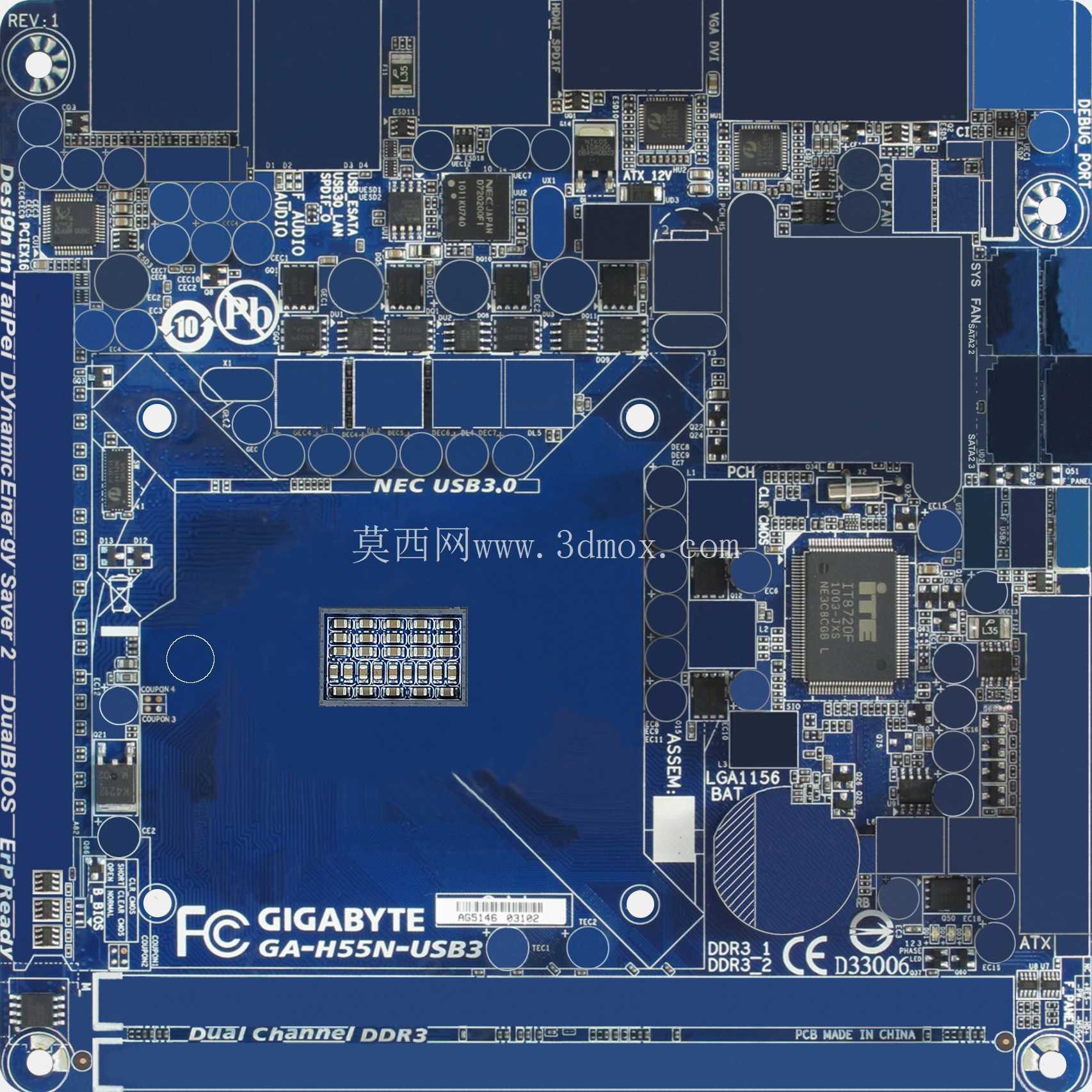

　　建模过程中对板体边缘的倒角、安装孔的沉头结构都做了细节还原，PCB表面的丝印层位置也参考实际板卡做了对应布局，虽然没有还原具体的电路走线，但所有结构件的尺寸、位置都严格对齐实物的装配要求，不会出现结构失真导致的验证误差。对于结构设计从业者而言，这类板卡模型的核心价值不在于外观的相似度，而在于安装边界、功能分区的尺寸准确性，只有所有配合尺寸都符合行业通用规范，才能在后续的配套产品设计中提供可靠的参考依据，减少实际打样、装配阶段的问题出现概率。
