L298N双路电机驱动控制板结构设计

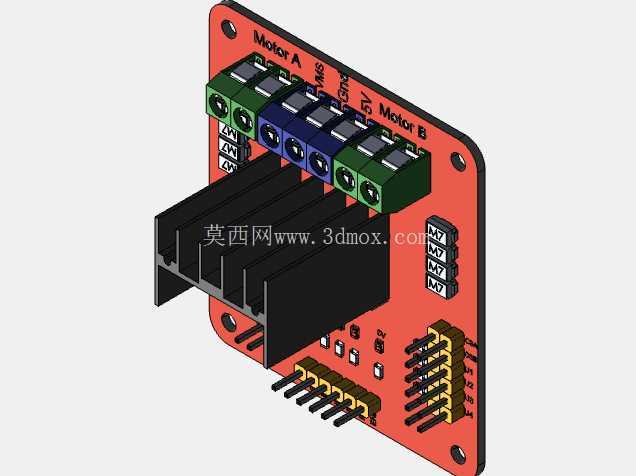

　　在小型自动化设备、智能小车、教学实验平台这类需要低压直流电机驱动的场景里，L298N驱动板是出镜率极高的功率控制部件，本次建模还原的是无轨道集成版本的双路驱动板结构，完整复刻了板载所有组件的装配关系与空间布局，能直接用于整机装配干涉校验、教学演示模型搭建以及衍生驱动板的结构参考。从实际工程使用角度看，这类驱动板的核心作用是接收主控端的弱逻辑控制信号，输出足够功率的驱动电流来带动两路直流电机或者单路两相四线步进电机运行，板载的散热结构是设计里的重点考量部分——因为L298N芯片在满负载驱动电机时会产生不小的热量，模型里完整还原了黑色梳齿状散热片的卡扣装配结构，散热片直接贴合在主功率芯片表面，

　　预留的散热齿间距完全符合自然对流散热的空间要求，不会因为周边结构遮挡导致热量堆积。板上的接线端子布局完全按照实际接线习惯设计，两路电机输出端分别布置在板卡侧边对应MotorA、MotorB的标识位置，绿色的螺钉式接线端子预留了足够的接线操作空间，拧线时不会和周边的排针、电容元件产生干涉；电源输入端子、逻辑控制排针分别布置在板卡的另外两个侧边，和电机动力线走线路径完全分开，能避免动力线大电流对逻辑信号产生干扰，这种布局也是实际量产驱动板经过多轮验证的成熟排布方式。板卡的基材采用标准PCB板的厚度设计，四个角预留的安装孔位完全匹配常用的M3铜柱安装尺寸，安装孔到板边的距离、孔位之间的相对间距都严格按照实物尺寸还原，在做整机结构设计时，

　　可以直接把这个模型导入装配体，不用再额外核对安装孔位的匹配度，能大幅缩短结构校验的时间。板上的元件排布没有做多余的简化，功率芯片周边的电解电容、稳压芯片、指示灯、跳帽接口都按照实际位置做了等比例建模，甚至排针的引脚长度、端子的螺钉沉头深度都做了还原，在做结构干涉检查时，能精准判断周边结构会不会和板上突出的元件产生碰撞，比如很多人设计小车底盘时容易忽略散热片的突出高度，导致上层板卡安装时压到散热片，用这个模型做装配校验就能完全避开这类问题。从设计思路上看，这个版本的驱动板去掉了多余的外接轨道结构，把所有必要元件都集成在单块PCB上，整体结构更紧凑，占用的安装空间更小，适合对安装体积有要求的小型设备使用，板卡边缘做了圆角处理，

　　避免安装时划手或者划破周边的线材，元件的高度差控制也做了优化，最高的散热片结构和最矮的贴片元件之间预留了足够的空气流通空间，不会因为局部元件过高挡住风道影响散热。在实际选型使用时，这个结构的驱动板适配5V到12V的常见低压直流电机，逻辑端兼容3.3V和5V的主控信号，不管是用单片机还是开源硬件平台做控制都能直接匹配，模型还原的外形尺寸完全符合市售同版本驱动板的实际大小，长、宽、高三个方向的安装边界都做了精准还原，在做设备内部布局时，可以直接把这个模型作为占位模型导入，提前规划好走线空间、安装固定位置，不用等拿到实物再调整结构，能有效减少样机打样的迭代次数。对于三维建模从业者来说，这个模型的细节还原度足够支撑各类项目场景的使用，不管是做教学演示的爆炸图、整机设备的装配展示，还是做驱动板的改型设计参考，都能直接复用模型里的元件排布、安装孔位、接口位置这些成熟的结构参数，不用从零开始测绘实物，节省大量的结构建模时间。
