钢铁侠掌心冲击炮拆解结构三维数模

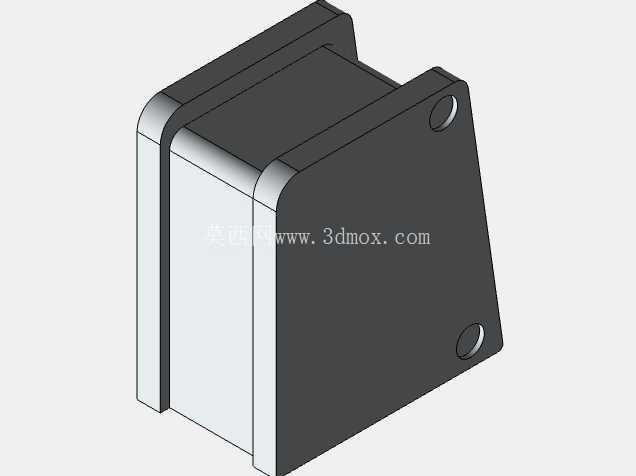

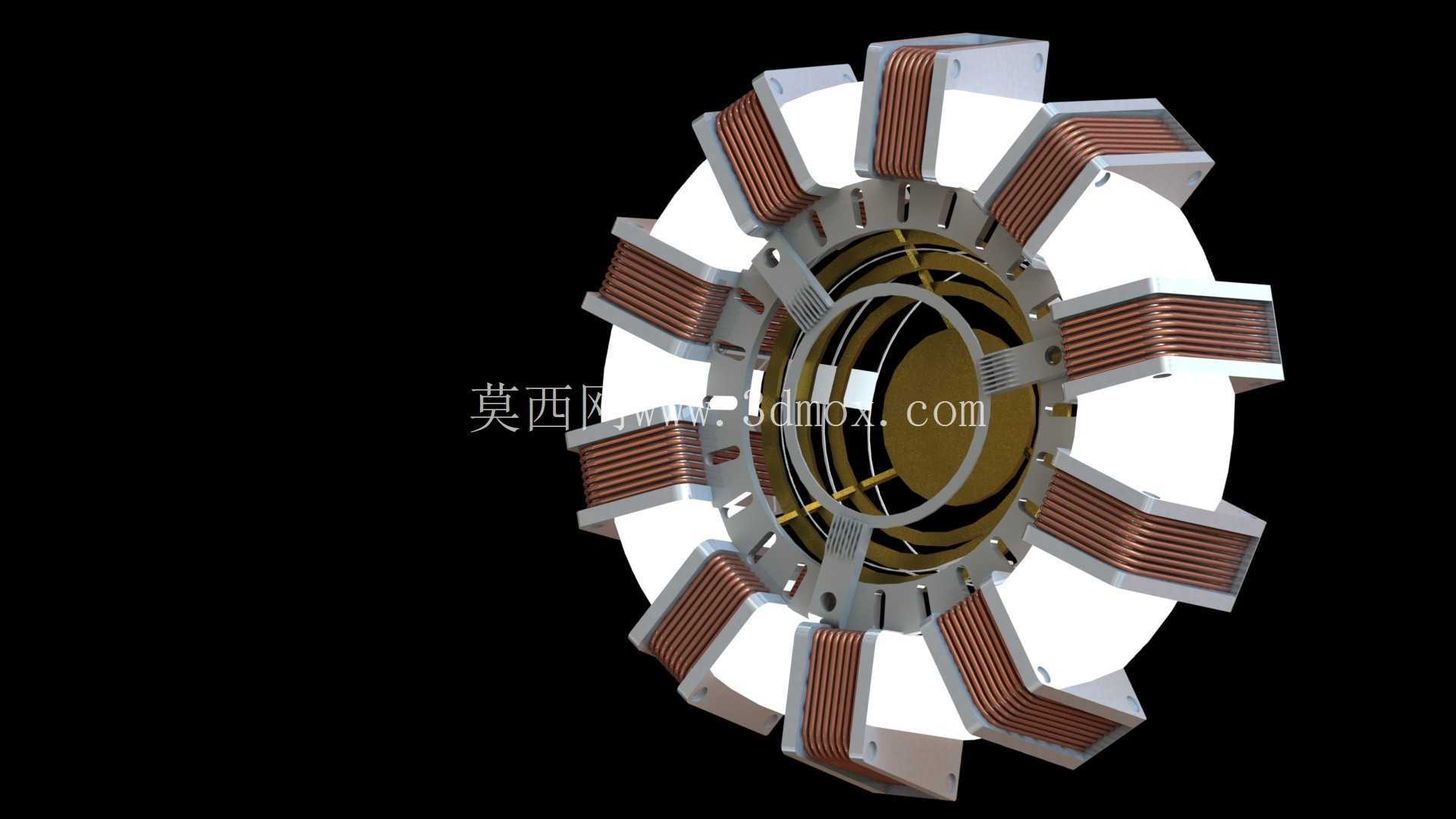

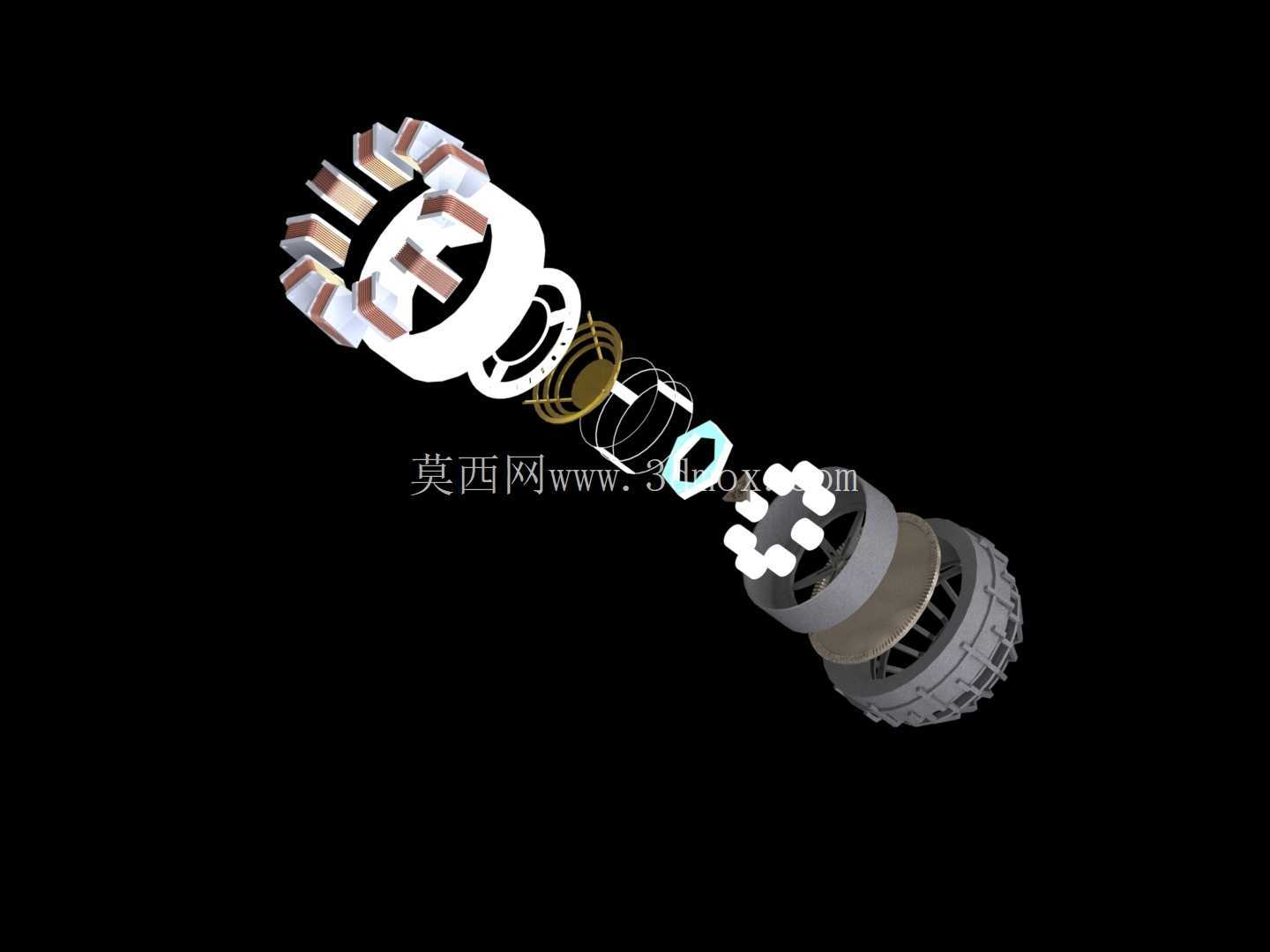

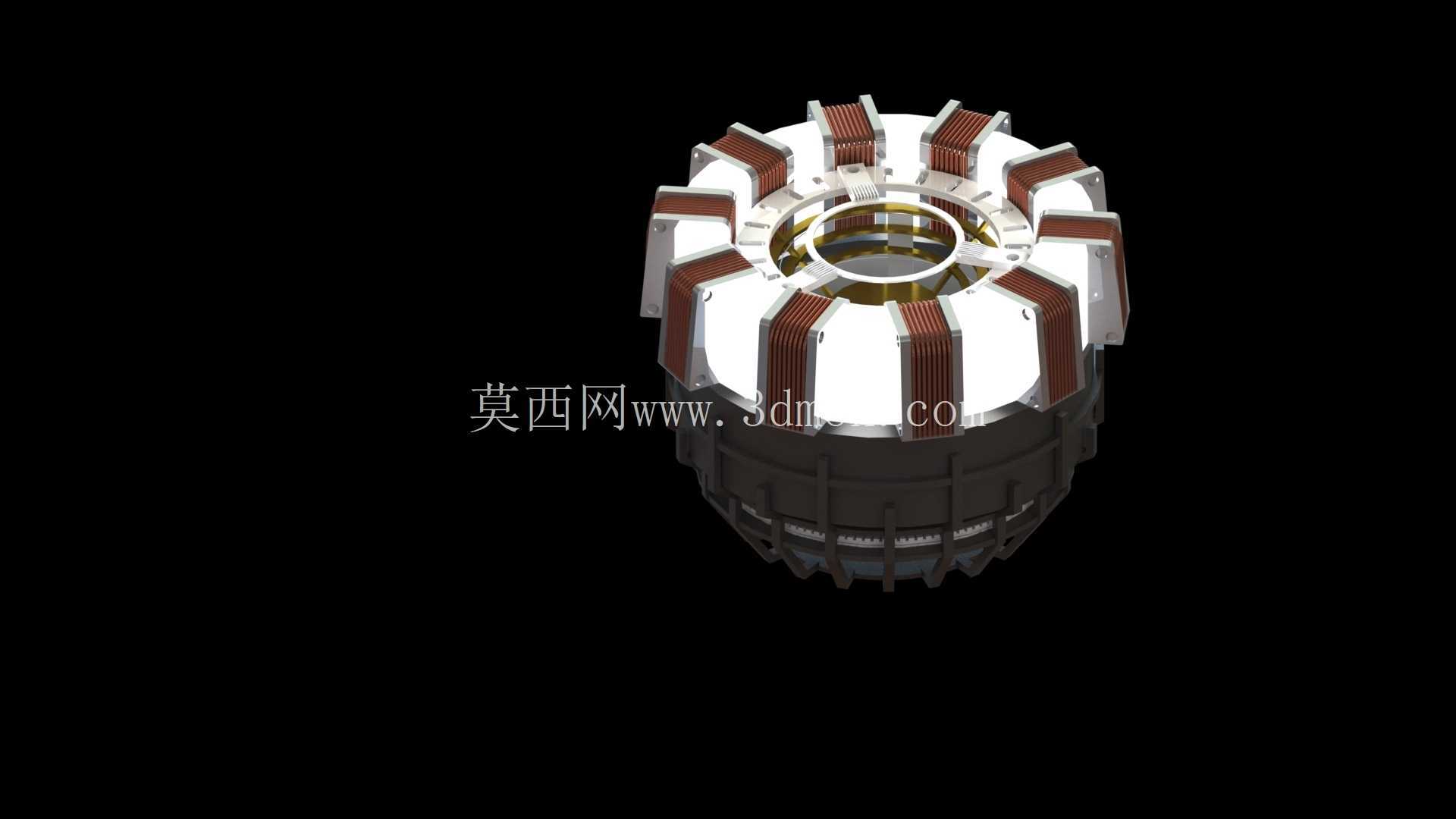

　　这套掌心冲击炮的结构设计，完全围绕影视道具的实体化落地需求搭建，拆解状态下能清晰看到每一层零件的装配逻辑，从最外层的分段式防护外壳，到中间层的能量传导线圈，再到内层的基座固定结构，所有配合面都预留了实际加工的公差余量，不是单纯的外观渲染模型。从实际应用场景来看，这类结构既可以用于1:1比例的影视cos道具制作，也能作为科幻主题展陈的互动装置核心结构，甚至可以拆分零件作为3D打印爱好者的拼装练习素材，不同应用场景下对结构的强度要求不同，设计时也针对性做了壁厚区分：外层外壳如果采用光敏树脂打印，壁厚设置在1.8mm就能满足手持把玩的强度需求，如果采用PLA材料打印用于展陈固定，壁厚可以降到1.2mm减轻整体重量。

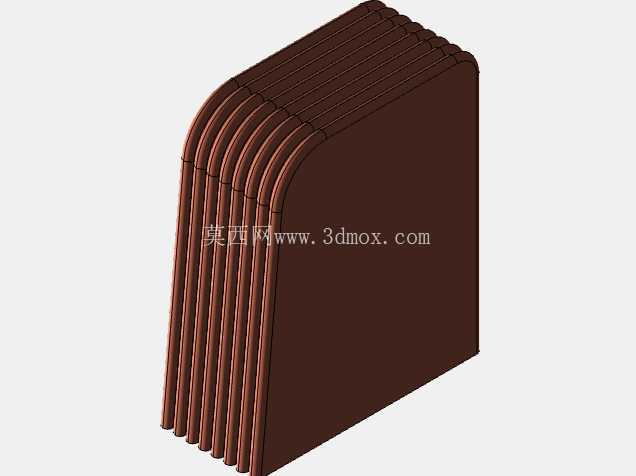

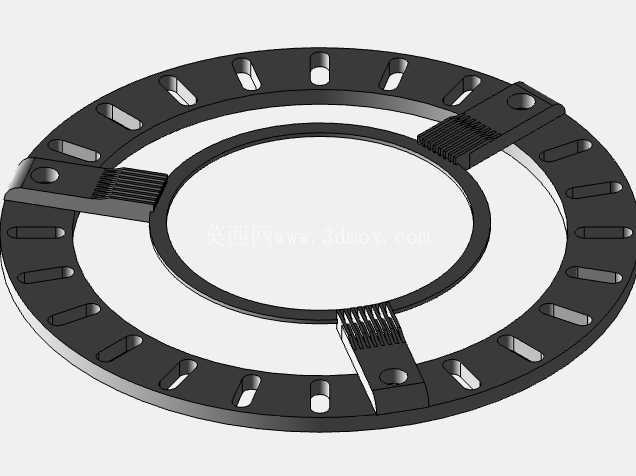

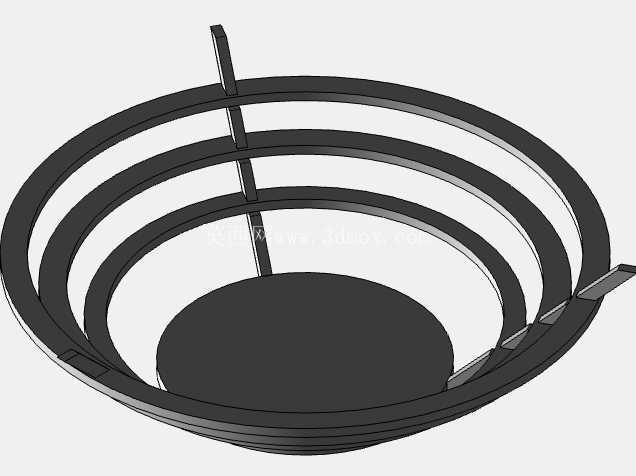

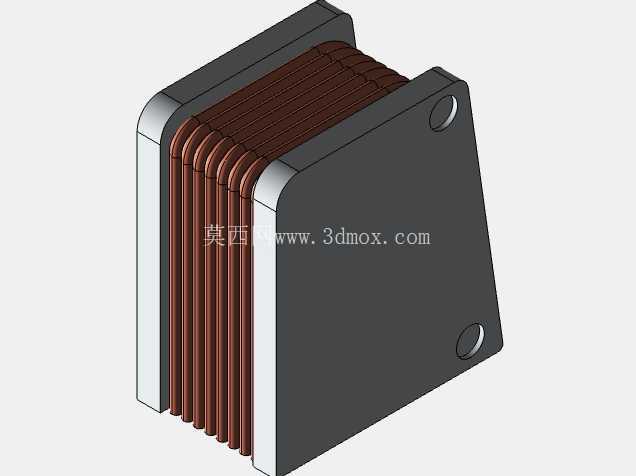

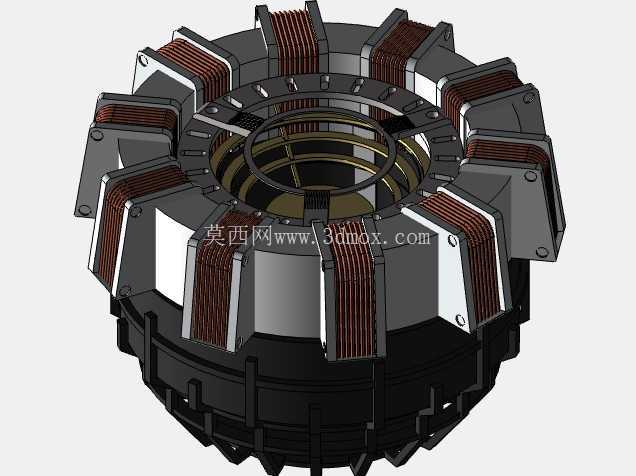

　　从功能特性上看，整个结构采用同轴分层装配逻辑，最前端的多边形能量发射口做了内嵌卡槽设计，可以直接嵌入LED灯板实现发光效果，不需要额外做支架固定，中间的螺旋线圈部分采用分离式卡扣连接，每一圈线圈都有定位凸点，装配时不需要额外打胶就能对准位置，后端的握持基座做了弧度贴合处理，和手掌贴合的面预留了2mm的软胶粘贴槽，实际使用时可以贴EVA泡棉提升握持舒适度，避免硬塑料硌手。设计思路上没有追求完全还原影视里的虚构结构，而是在保留外观辨识度的前提下，全部采用现实中可加工、可装配的结构形式，所有零件的拔模斜度都控制在1.5度以上，不管是3D打印还是小规模注塑生产都能顺利脱模，没有出现倒扣无法加工的结构。

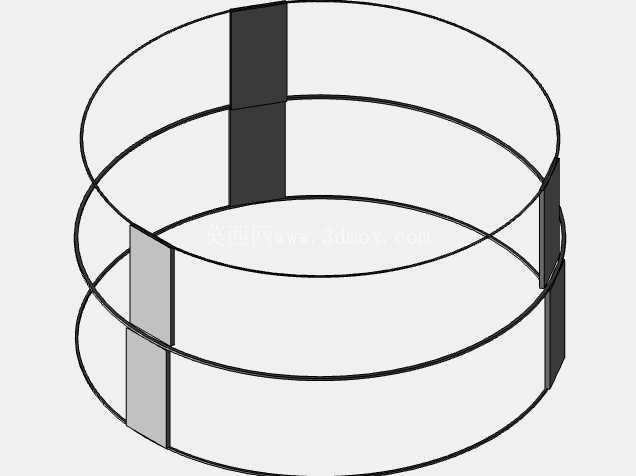

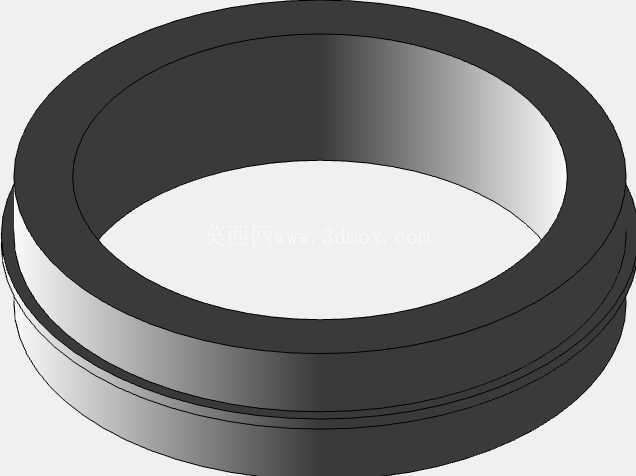

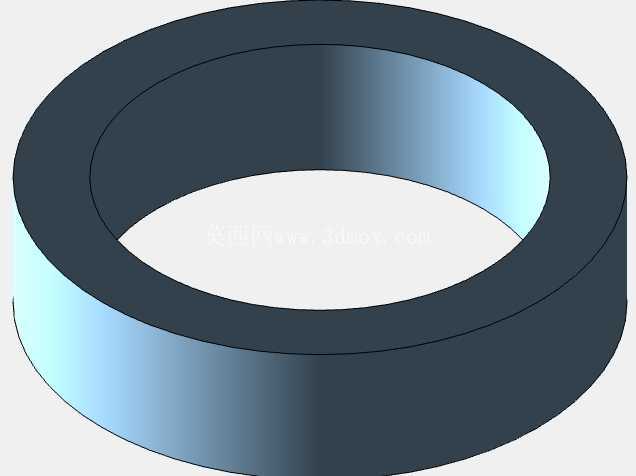

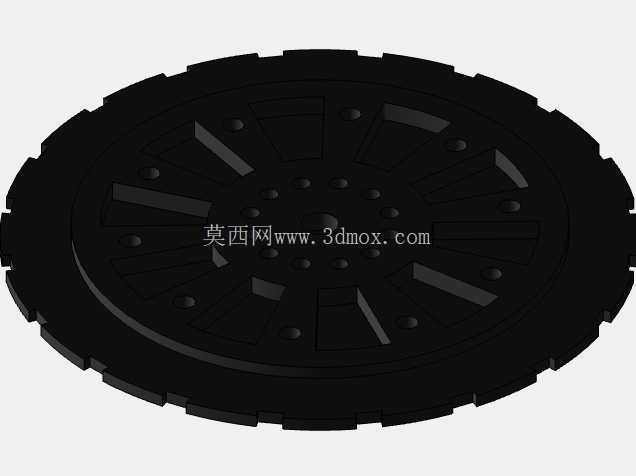

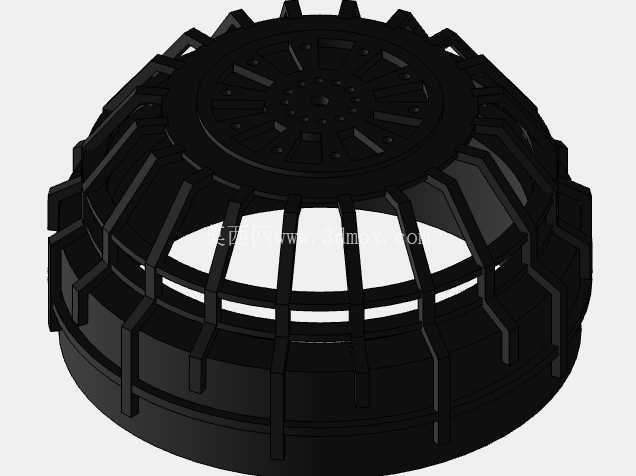

　　外形尺寸方面，整体装配完成后总长度控制在220mm，最大直径85mm，刚好适配成年人手掌的握持尺寸，安装边界上，后端基座的连接孔位采用标准M3螺纹孔规格，如果要把这个结构安装到机械臂、可穿戴机甲手臂上，不需要重新打孔，直接用标准螺丝就能固定，前端发射口的内径是42mm，通用市面上常见的圆形LED灯板、雾化模块，不需要额外定制发光元件。中间的分层结构每一层都预留了0.2mm的装配间隙，就算是FDM3D打印的零件有轻微的精度误差，也能顺利组装不会出现卡滞，线圈部分的环形结构做了加强筋处理，避免薄壁结构打印时出现翘曲变形，最外层的分段式外壳每一块都有独立的定位柱，和内部的骨架结构对应，组装时不会出现错位、接缝不均的问题。

　　从结构设计的细节来看，整个模型没有做一体化的外观件，全部拆分成可以独立加工的小零件，哪怕某一个零件打印损坏，只需要重新打印单个零件就能替换，不需要整体重做，内部的走线槽从后端基座一直贯通到前端发射口，隐藏式的走线设计不会让电线外露破坏外观效果，基座尾部预留了电池仓的位置，可以容纳一块300mAh的小型锂电池，搭配触摸开关就能实现触碰发光的互动效果，不需要额外外接电源线。对于结构设计从业者来说，这套模型的分层装配思路可以参考应用到很多同轴类产品的结构设计上，比如手持检测设备、便携式照明工具的内部结构排布，卡扣定位、公差预留、安装孔位通用化的处理方式，都符合实际量产产品的设计逻辑，不是只追求视觉效果的无效建模。
