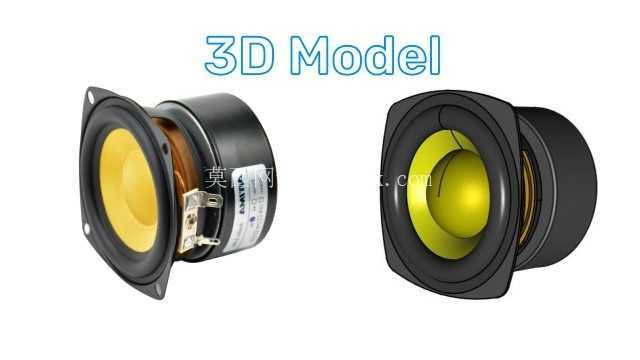

3英寸25W玻璃纤维中低音扬声器单元结构

　　这款3英寸规格的中低音扬声器单元，核心面向桌面级DIY立体声音响、小型家庭影院环绕声道、便携户外扩声设备的开发场景，也可作为嵌入式背景音乐系统的前端发声部件，适配小容积密闭或倒相式音箱腔体，在有限的安装空间内实现均衡的中低频响应。从结构设计层面看，振膜采用玻璃纤维复合材质，相比传统纸盆具备更好的刚性与阻尼特性，能在大动态信号输入下减少分割振动带来的失真，折环采用耐老化的橡胶材质，顺性经过匹配调校，保证长冲程运动下的定心精度，避免音圈蹭磁隙的故障出现。磁路部分采用外磁式钢结构，后端的T铁与华司经过精密加工，磁隙宽度控制在合理公差范围内，既保证音圈的运动空间，又能维持均匀的磁场分布，提升能量转换效率，额定阻抗4Ohm、

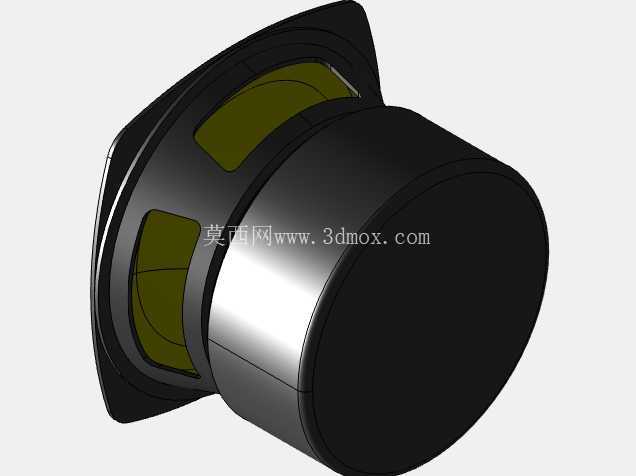

　　额定功率25W的参数设定，可匹配市面上绝大多数桌面级小功率功放模块，无需额外加装阻抗匹配电路即可直接驱动。安装边界上，单元采用方形带安装耳的法兰结构，四个安装孔位的中心距经过标准化设计，适配常规3英寸扬声器的开孔尺寸，安装时仅需在腔体面板开出对应直径的通孔，通过自攻螺丝即可完成固定，法兰边缘预留的密封槽可粘贴泡棉密封条，减少腔体漏气对低频表现的影响。从三维建模的细节来看，模型完整还原了单元的所有结构特征：包括后端磁钢的圆柱轮廓、接线端子的弹片结构、振膜表面的曲面弧度、折环的波纹细节，甚至标签区域的轮廓也做了精准还原，可直接用于音箱腔体的装配干涉检查，也能作为产品渲染、结构演示的数字样机使用。在实际选型应用中，

　　这类小尺寸中低音单元常与球顶高音搭配组成二分频系统，分频点通常设置在2.5kHz-3.5kHz区间，玻璃纤维振膜的高频上限足够支撑该频段的平滑衔接，无需额外的频率补偿电路即可获得自然的听感；在便携音响设计中，该单元的整体厚度控制合理，能适配超薄型腔体的设计需求，磁钢后端的屏蔽处理可减少对周边电路的磁干扰，适合内置蓝牙模块、解码电路板的一体化音响产品。建模过程中，对振膜的曲面曲率做了连续化处理，保证曲面G2连续，在做渲染或有限元分析时不会出现网格畸变；安装孔位的尺寸、法兰的厚度都按照实物1:1还原，结构工程师在做音箱面板设计时，可直接调取模型进行开孔排布，无需反复测量实物尺寸，缩短产品开发周期。接线端子的弹片角度、

　　焊片位置也做了精准复刻，在做内部走线模拟时，可提前预判线材的弯折半径与固定位置，避免装配时出现线材干涉、拉扯端子的问题。磁路部分的模型拆分了T铁、磁钢、华司三个独立零件，若需要做磁路仿真分析，可直接导出各零件的实体模型进行网格划分，无需重新拆分几何结构。对于DIY音响爱好者来说，该模型可用于提前模拟单元在腔体内部的安装位置，计算倒相管的长度与开孔位置，避免制作实体样机时出现尺寸偏差；对于工业设计人员，该模型可用于音响产品的外观方案评审，直观呈现单元安装后的整体视觉效果，协调外观造型与内部结构的空间关系。
