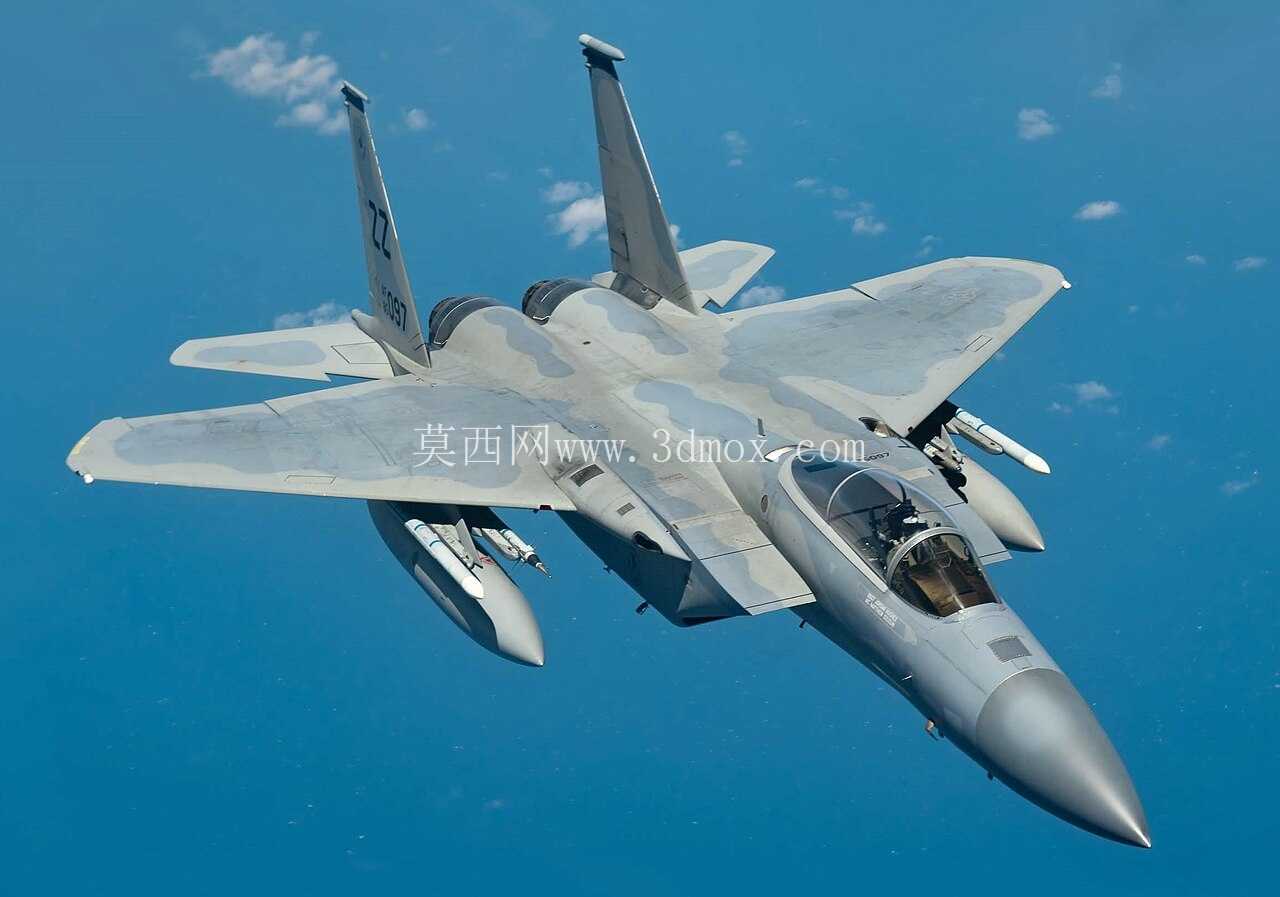

F-15战机适配NACA64A203翼型截面结构

　　在固定翼战术飞机的气动结构开发环节，翼型作为直接决定机翼升阻特性、失速边界、高速操稳表现的核心基础截面，其轮廓精度直接影响整机飞行包线的覆盖范围，本次涉及的NACA64A203翼型，是F-15鹰式战斗机翼尖区域采用的标准气动轮廓，在航空结构设计、缩比飞行器开发、气动性能仿真验证领域有着明确的工程应用场景。从实际工程用途来看，该翼型截面可直接用于真机翼尖结构的外形拟合、结构件边界设计，也可作为缩比验证机、航模飞行器的机翼截面选型依据，同时能为高校航空专业的气动教学实验、翼型性能对比仿真提供标准化的几何基准，帮助设计人员快速完成机翼主体结构的初始轮廓搭建，减少从零开始绘制翼型曲线的重复工作量。从功能特性维度分析，NACA64A203属于层流翼型范畴，20%的相对厚度设计能够在高亚音速飞行状态下维持较低的阻力系数，同时保证翼尖结构内部有足够的空间布置副翼操纵机构、航行灯布线、翼尖放电装置等附属构件，6系列翼型的预设压力分布设计，能够让气流在翼面的顺压梯度段维持更长的层流附着状态，有效降低跨音速飞行时的波阻增量，适配F-15战机强调高空高速、大过载机动的性能需求，翼尖位置采用该翼型也能有效减缓翼尖涡的诱导阻力，提升整机的升阻比表现，增加作战半径与巡航经济性。在设计思路层面，该翼型截面严格遵循NACA翼型的坐标生成规则，以弦长方向为X轴基准，垂直弦长向上为Y轴正方向，通过标准化的坐标点拟合出上下翼面的光滑曲线，前缘半径经过优化，能够在大迎角飞行状态下延缓气流分离，提升战机的大过载机动边界，后缘厚度控制在合理范围，既保证翼尖结构的工艺可制造性，也能减少后缘气流分离带来的阻力增量与振动问题。本次涉及的翼型截面给定了明确的尺寸基准，弦长设定为20厘米，翼段跨度为20厘米，这个尺寸边界既可以直接用于小尺寸缩比模型的3D打印、风洞实验件加工，也可以通过等比例缩放适配不同尺寸的飞行器设计需求，在安装边界层面，该翼型作为翼尖段的标准截面，与机翼主翼段的翼型过渡需要保证曲面曲率连续，避免出现截面突变带来的局部气流分离，在与翼尖结构的内部承力构件配合时，翼型的内壁轮廓需要预留出蒙皮厚度、结构肋板的安装空间，保证蒙皮与内部翼肋、梁结构的贴合精度，避免装配过程中出现外形偏差影响气动表现。在实际建模与应用过程中，设计人员可以基于该翼型截面沿翼展方向进行放样，结合机翼的扭转角、后掠角参数完成整个机翼的曲面构建，也可以提取翼型的上下表面曲线，作为气动仿真的边界输入，计算不同迎角、马赫数下的升力系数、阻力系数、俯仰力矩系数，为整机的气动布局优化提供数据支撑，对于从事通用航空飞行器设计、无人机开发的工程人员来说，该翼型的截面参数也可以作为选型参考，根据自身设计的飞行器速度区间、载荷需求调整相对厚度、弯度参数，快速完成定制化翼型的初始设计。需要注意的是，在将该翼型用于实际工程结构设计时，不能直接照搬截面外形，需要结合具体的结构受力需求，在翼型内部布置对应的承力墙、翼肋、操纵线系通道，同时要考虑蒙皮的成型工艺，对于复合材料机翼来说，翼型的曲面曲率要适配铺层工艺的最小转弯半径要求，避免出现铺层褶皱、架桥等工艺缺陷，对于金属蒙皮机翼来说，翼型的拉伸成型深度要匹配板材的延伸率，减少成型过程中的开裂、回弹问题。
