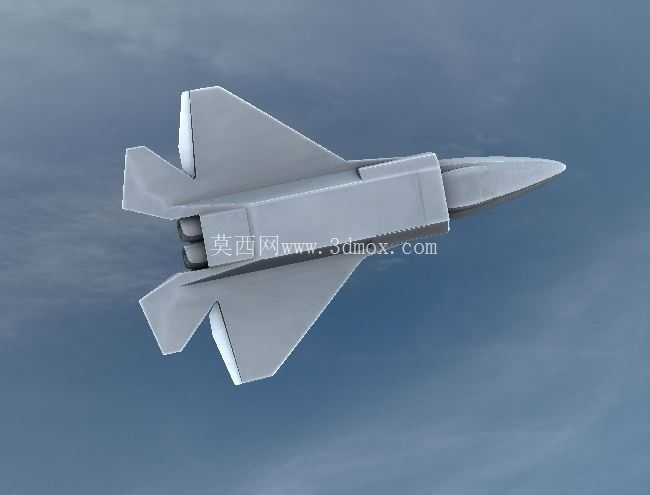

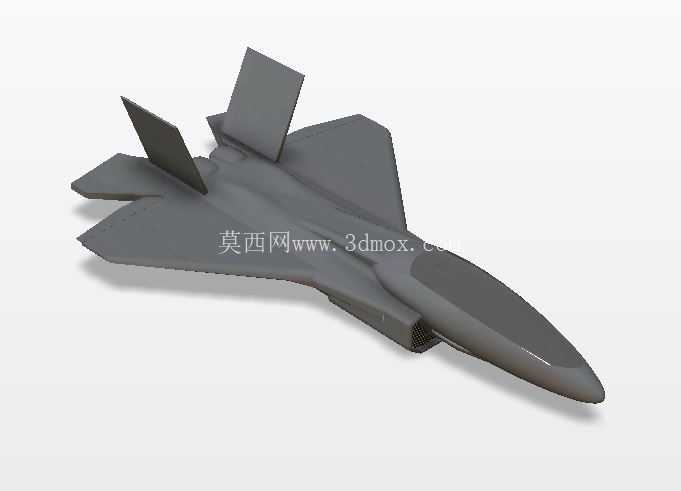

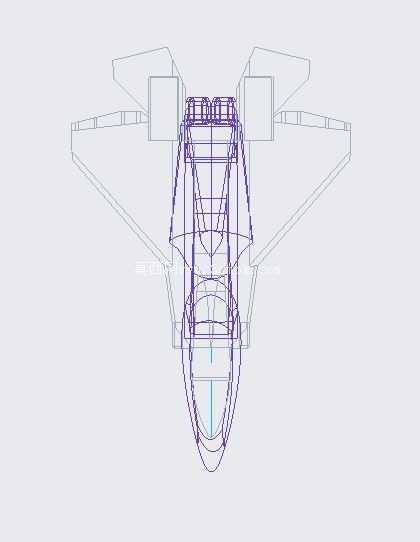

第五代隐身军用战斗机全尺寸结构模型

　　该模型还原的第五代军用战斗机，核心应用场景涵盖制空权争夺、纵深目标打击、协同作战编队突防等现代空战核心任务，区别于传统四代战机，其整体设计围绕低可探测性、超音速巡航、超机动能力、超视距作战四大核心指标展开，在结构建模阶段就需要兼顾气动效率与结构强度的平衡。从外形尺寸来看，整机采用翼身融合布局，机身棱边平行设计，将全机雷达反射波集中到几个窄波束范围内，避免全向漫反射，主机翼采用后掠切尖三角翼构型，兼顾高速飞行下的激波阻力控制与亚音速阶段的升力系数，双外倾垂尾的设计既规避了垂尾与平尾形成的直角反射结构，也能在大迎角飞行状态下避开机身涡流的遮挡区域，保证航向操纵效率。在结构设计思路上，模型完整还原了机身内部的载荷传递路径，

　　从机头雷达罩开始，前机身段预留了机载雷达安装空间与航电设备舱的安装边界，进气道采用S型弯道结构，完全遮挡发动机压气机叶片，避免高速旋转的叶片形成强雷达反射源，进气道唇口采用菱形截面设计，与整机棱边平行设计准则保持一致。中机身段是整机载荷传递的核心区域，连接机翼、主起落架、内置弹舱与发动机安装节，建模时严格控制了弹舱门的开合边界，保证舱门开启状态下不会与周边结构、挂载弹药产生运动干涉，内置弹舱的尺寸边界完全匹配中距空空导弹与精确制导对地弹药的挂载需求，同时预留了弹射挂架的安装空间。后机身段与发动机舱采用一体化整流设计，尾喷口采用锯齿状边缘设计，既可以降低后向雷达反射截面积，也能对发动机尾喷流进行冷却掺混，降低红外信号特征。

　　起落架采用前三点式布局，前起落架布置在座舱下方位置，保证地面滑行阶段的转向操纵灵活性，主起落架收纳于机翼根部与机身衔接的舱段内，收放机构的运动路径在建模阶段经过反复校核，避免收放过程中与周边结构、管路产生干涉，起落架舱门同样采用锯齿边缘设计，与整机隐身设计准则保持统一。座舱盖采用整体式水泡形设计，既为飞行员提供全向视野，也通过镀膜层处理实现雷达波的屏蔽，避免座舱内部结构形成强反射腔。整机的气动面设计包含前缘机动襟翼、后缘襟副翼、全动垂尾等多个操纵面，各操纵面的偏转角度范围严格按照实际飞行控制需求设定，在大迎角飞行状态下，前缘机动襟翼下偏可以延缓机翼气流分离，提升升阻比，全动垂尾的差动偏转可以实现航向操纵与滚转操纵的辅助控制，

　　配合矢量喷管可以实现超机动动作的控制。在安装边界的处理上，模型严格区分了机体主结构、蒙皮、口盖、活动舵面的分层关系，所有维护口盖的边缘均采用锯齿设计，口盖的快卸结构预留了足够的安装操作空间，机载天线全部采用保形设计，贴合机身蒙皮布置，避免传统外露天线带来的雷达反射增量与气动阻力。从实际用途出发，该模型可用于航空装备结构教学、气动布局演示、作战仿真场景搭建等场景，建模过程中对所有曲面的曲率连续性做了严格控制，机身曲面与机翼曲面之间实现G2连续，避免曲面拼接处出现阶差影响气动仿真的精度，所有结构的壁厚均按照实际航空铝合金结构的等效厚度做了还原，保证后续做结构强度仿真、重量估算时具备参考价值，整机的重心位置严格控制在机翼平均气动弦长的指定范围内，保证飞行状态下的纵向静稳定度符合设计要求，燃油舱的布置围绕重心展开，避免燃油消耗过程中重心出现大范围偏移，影响飞行操纵品质。
