Thorlabs型Z轴位移滑台精密调节结构

　　在光学实验、精密检测、微纳加工这类对位移精度要求达到微米级的场景里，Z轴方向的调节部件往往决定了整套系统的对焦精度、光路同轴度以及装调效率，这款Z型位移滑块正是针对这类垂直方向精密位移需求设计的手动调节部件。从实际使用场景来看，这类滑台常搭配光学平板使用，上方可安装物镜、反射镜架、小型CCD相机、光纤耦合头等需要在垂直方向做精细位置调整的光学元件，也可用于小型精密装配工位中，承载待装配件完成Z向的进给微调，避免垂直方向调节时出现侧向偏移，影响光路或装配精度。

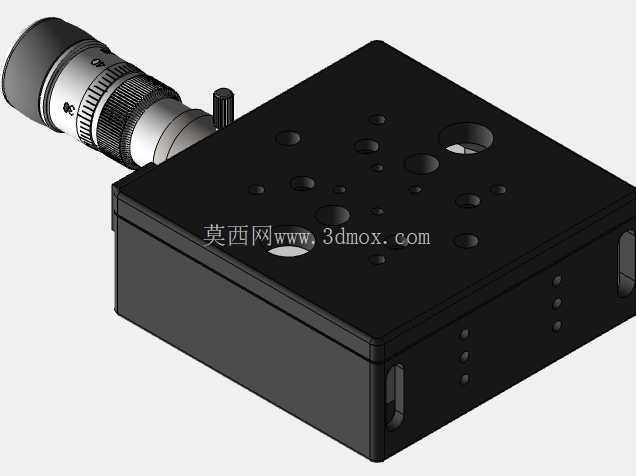

　　从功能特性上看，这款滑台采用侧置的微分头驱动结构，微分头的刻度精度直接决定了滑台的最小进给量，转动微分头时，内部的交叉滚柱导轨结构会带动上安装板做垂直方向的直线位移，全程无空回，位移过程中平行度偏差控制在微米级，不会出现普通滑台常见的俯仰、偏摆误差，保证调节过程中上方安装的元件姿态稳定。滑台的上安装面做了密集的标准孔位布局，包含不同规格的螺纹安装孔与定位销孔，可直接兼容主流光学元件的安装尺寸，不需要额外制作转接板，减少装夹环节带来的累积误差。滑台侧面预留的锁紧结构，可在调节到目标位置后完成锁止，避免长时间使用或受外力触碰时出现位置漂移，保证实验或加工过程中的位置稳定性。

　　设计思路上，这款滑台采用了Z型叠层结构，区别于普通水平位移台的平板叠层设计，Z型结构将驱动部件与导轨部件做了侧置布局，在保证足够Z向行程的前提下，尽可能压缩了滑台自身的整体高度，降低了安装后的整体重心，提升了承载时的稳定性。内部的导轨采用交叉滚柱保持架结构，相比普通钢珠导轨，滚柱的线接触形式拥有更高的刚性与承载能力，在承载小型光学元件或检测探头时不会出现形变下沉，同时导轨的预紧力在出厂时已经调整到合适区间，既保证了滑动时的顺滑无卡顿，又消除了导轨间隙，避免反向调节时的空程误差。微分头与滑台动板之间采用了浮动连接结构，可抵消微分头安装时的同轴度误差，避免转动微分头时出现卡滞或爬行现象，提升调节手感的一致性。

　　从安装边界与尺寸适配角度来看，这款滑台的底座安装孔位完全匹配标准光学平台的孔距规格，可直接通过螺栓固定在光学平板或专用支架上，不需要额外打孔适配。上安装面的孔位按照标准25mm孔距阵列排布，可兼容不同尺寸的光学调整架、元件座的安装需求，不管是安装小尺寸的反射镜架，还是稍大尺寸的物镜转接筒，都能找到对应的安装孔位，不需要额外加工转接件。滑台的Z向行程覆盖了光学实验中常见的对焦调节范围，不需要搭配大行程升降台即可完成常规的垂直位置调整，减少了系统的组成部件，压缩了整体装调空间。在实际选型使用时，需要注意滑台的承载上限，避免安装过重的部件导致导轨形变，影响调节精度与使用寿命，同时安装时要保证底座与安装面完全贴合，避免安装面不平整导致滑台基座形变，进而影响导轨的运动精度。日常维护时，只需要定期在导轨接触面添加少量专用润滑脂，即可长期保持滑台的调节顺滑度与精度稳定性，不需要复杂的拆解保养。
