阿帕奇4800防护箱实验室雷达承载结构设计

　　在实验室精密探测设备的外场测试、跨区域转运场景中，设备的防护承载结构直接决定了核心器件的使用寿命与测试精度稳定性，阿帕奇4800防护箱的结构设计，正是针对实验室雷达这类高精密电子探测设备的转运防护需求展开。从实际使用场景来看，实验室雷达往往需要在不同测试点位间频繁转移，过程中会遭遇路面颠簸带来的随机振动、搬运过程中的意外磕碰、户外临时作业时的风雨侵蚀，普通收纳容器无法满足这类精密设备的防护等级要求，这也是该防护箱结构设计的核心出发点。

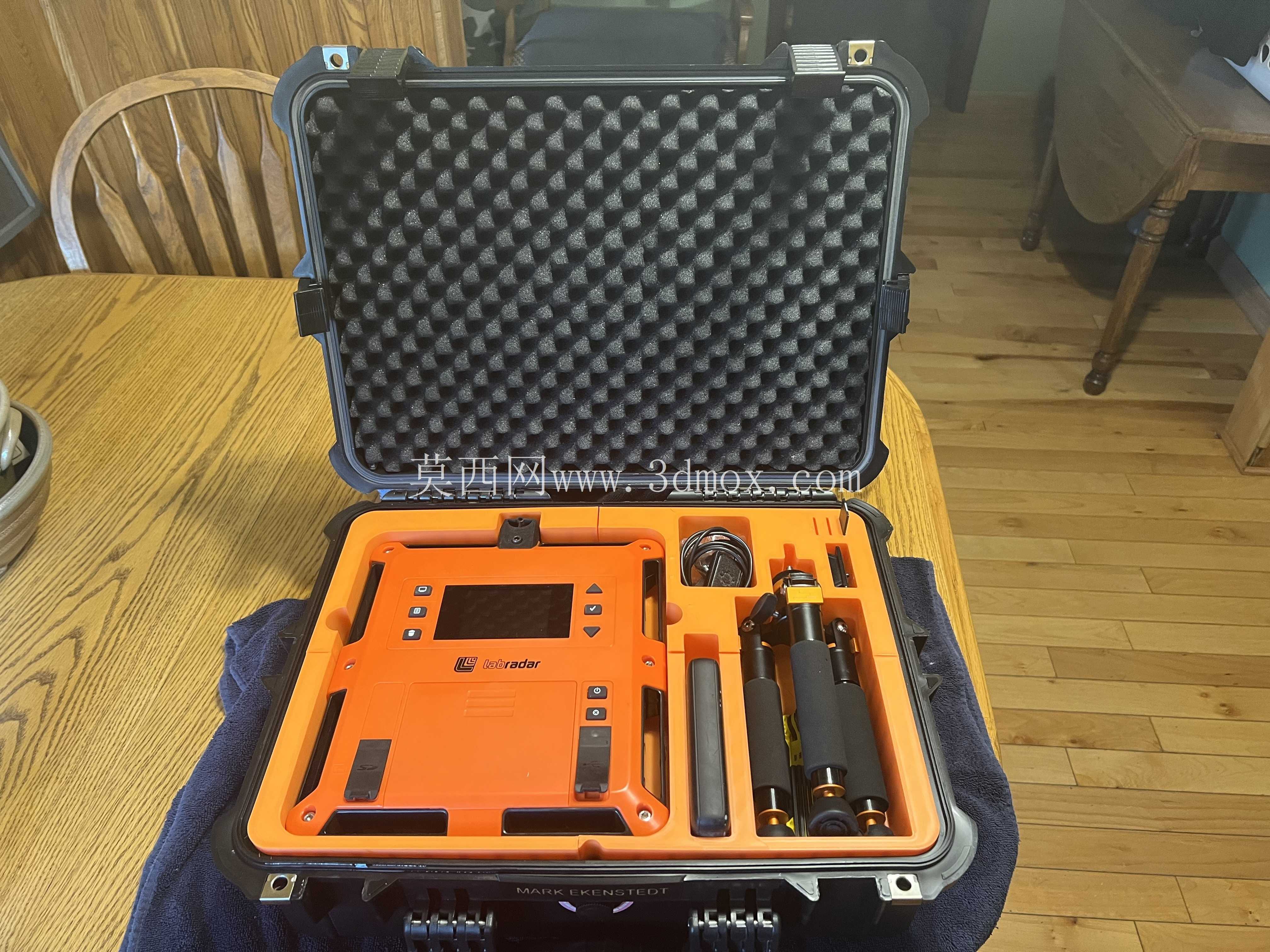

　　整套结构的核心分为硬质外箱、定制缓冲内衬、功能附件集成三个部分。外箱采用高强度工程塑料一体注塑成型，箱体合缝处设置连续的密封胶条，闭合后可实现IP67级的防水防尘能力，完全满足户外临时作业时遭遇阵雨、扬尘环境下的设备防护需求，箱体边角位置做了加厚的防撞筋条设计，在发生1.2米高度以内的自由跌落时，筋条结构可率先吸收冲击能量，避免冲击力直接传递到箱内装载的雷达设备上。箱体的锁扣采用双向按压式快开结构，无需额外工具即可实现快速开合，同时锁扣自带锁孔，可配合普通挂锁实现设备封存，满足实验室设备的管理要求。

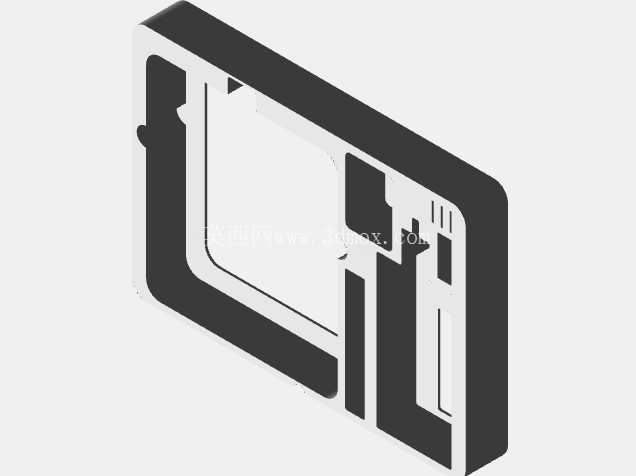

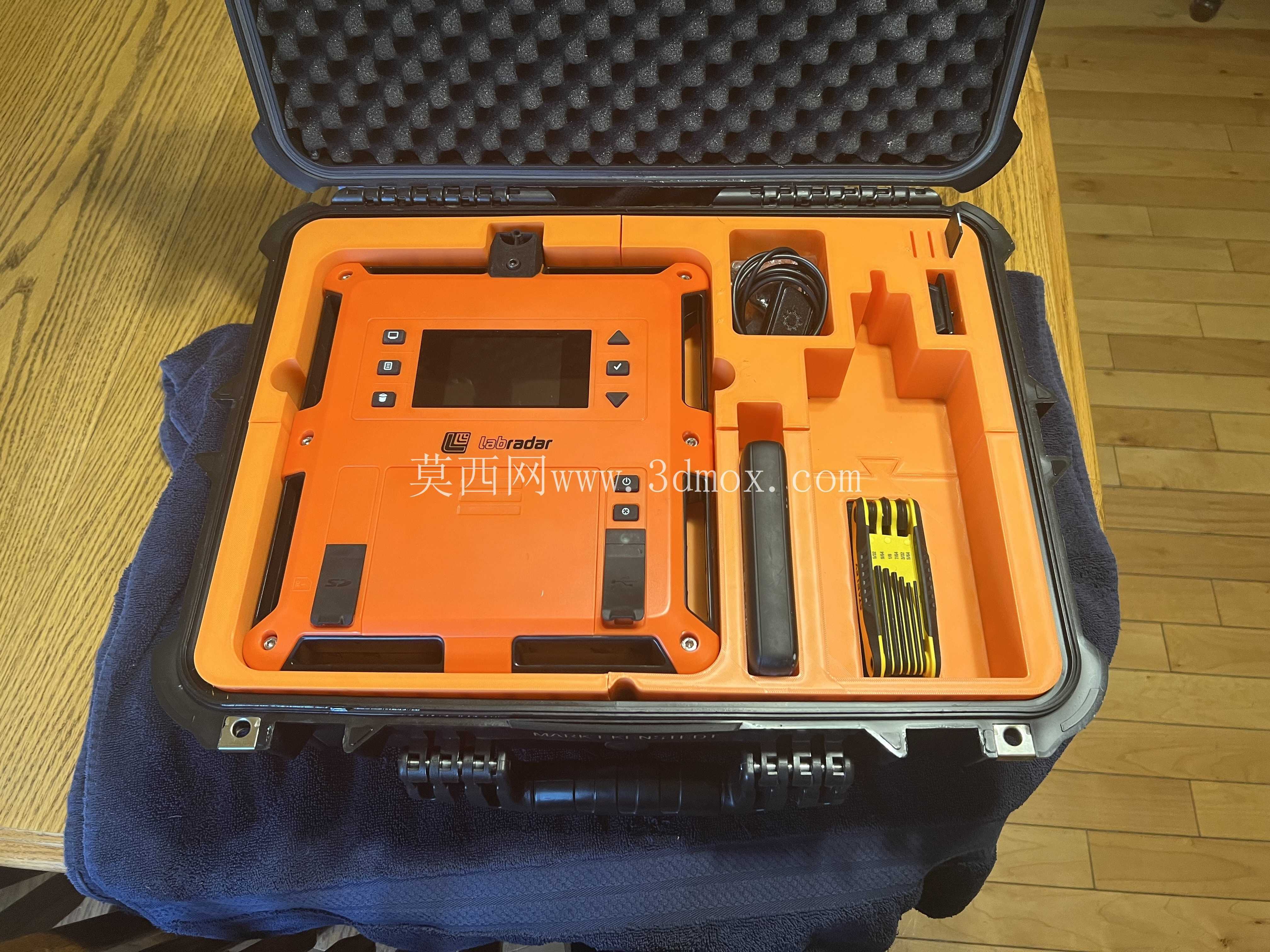

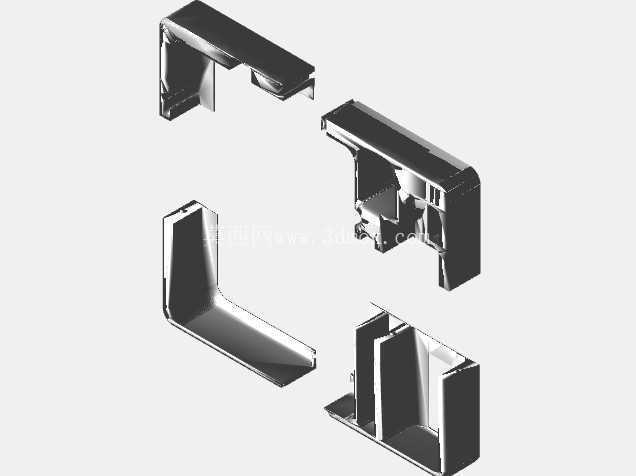

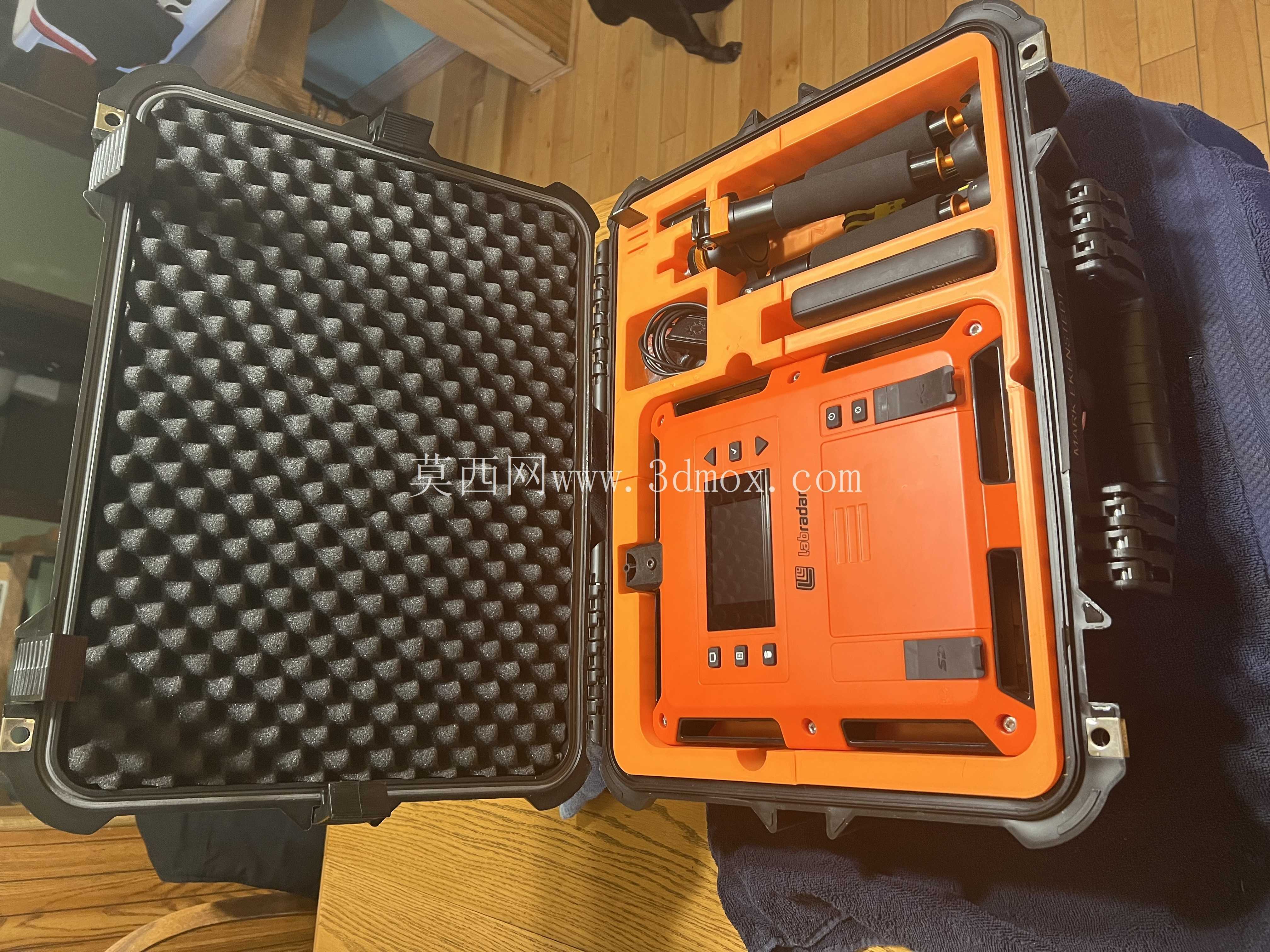

　　缓冲内衬的设计是整套结构的核心适配部分，区别于通用防护箱的整块泡棉裁切方案，这套内衬根据实验室雷达主机、配套天线、手持终端、连接线缆的实际外形做了精准的型面铣削，每个部件的容置槽都预留了0.5mm的过盈量，配合高密度EVA泡棉的回弹特性，可将每个部件牢牢固定在对应槽位内，即使箱体倒置、剧烈晃动，内部器件也不会发生移位碰撞。内衬的拨片式分层结构做了针对性优化，原结构的泡棉老化后会出现碎屑脱落、支撑力下降的问题，新设计中调整了泡棉的密度参数，将表层接触设备的部分更换为闭孔泡棉，避免长期使用后泡棉碎屑掉落到雷达的接口、散热缝隙中，同时每个拨片的厚度根据对应位置器件的突出高度做了差异化设置，在雷达主机带屏幕的位置，内衬特意预留了2mm的悬空间隙，避免屏幕长期受压出现显示异常。

　　箱体内部的铭牌安装位做了可定制化的结构设计，在箱盖内侧预留了标准的铭牌嵌入槽，槽位周边设置了四个定位卡扣，可根据不同的设备编号、使用单位信息快速更换铭牌，无需在箱体上打孔铆接，避免破坏箱体的整体密封性能。从安装边界尺寸来看，整套防护箱的外部尺寸适配常规车载后备箱的放置空间，箱体侧面设置了可折叠的提拉把手与拉杆结构，单人即可完成整套雷达设备的转运，箱体内部的有效容置空间刚好容纳整套雷达系统的所有配件，没有多余的冗余空间，既控制了箱体的整体重量，也避免了多余空间导致的器件在箱内窜动。

　　在结构细节处理上，天线放置槽的位置特意做了加长的缓冲衬垫，因为雷达天线属于薄壁易变形构件，长途转运过程中的持续振动容易导致天线阵子的位置偏移，进而影响雷达的探测精度，衬垫的弧度完全贴合天线的外轮廓，可将天线受到的振动加速度降低到原有的15%以内，保证多次转运后天线的参数无需重新校准。线缆收纳槽设置在主机槽的侧边，槽内预留了扎带固定位，可将不同长度的信号线缆、电源线分类固定，避免线缆缠绕拉扯到主机的接口部位。箱体的合页采用内置式金属转轴，不会因为外力碰撞出现合页断裂的问题，转轴位置添加了耐磨衬套，经过上千次开合测试后也不会出现松动异响。

　　从实际工程应用的角度来看，这类定制化防护承载结构的设计，往往容易被结构工程师忽略，很多时候精密设备的损坏并不是发生在使用过程中，而是发生在转运、存储环节，针对具体设备的外形、重量、易损部位做针对性的防护结构设计，能够大幅降低设备的运维成本，减少因为设备损坏导致的测试进度延误。这套阿帕奇4800防护箱的适配结构，没有做多余的装饰性设计，所有结构特征都围绕防护、固定、便携三个核心功能展开，每个尺寸的设定都对应实际使用中的具体需求，比如内衬的过盈量、防撞筋的厚度、密封胶条的压缩量，都是经过多次跌落测试、振动测试后确定的参数，能够在控制整体重量与成本的前提下，为实验室雷达这类精密设备提供可靠的防护承载能力。
