4.5×7英尺单轴栏板多功能货运拖车

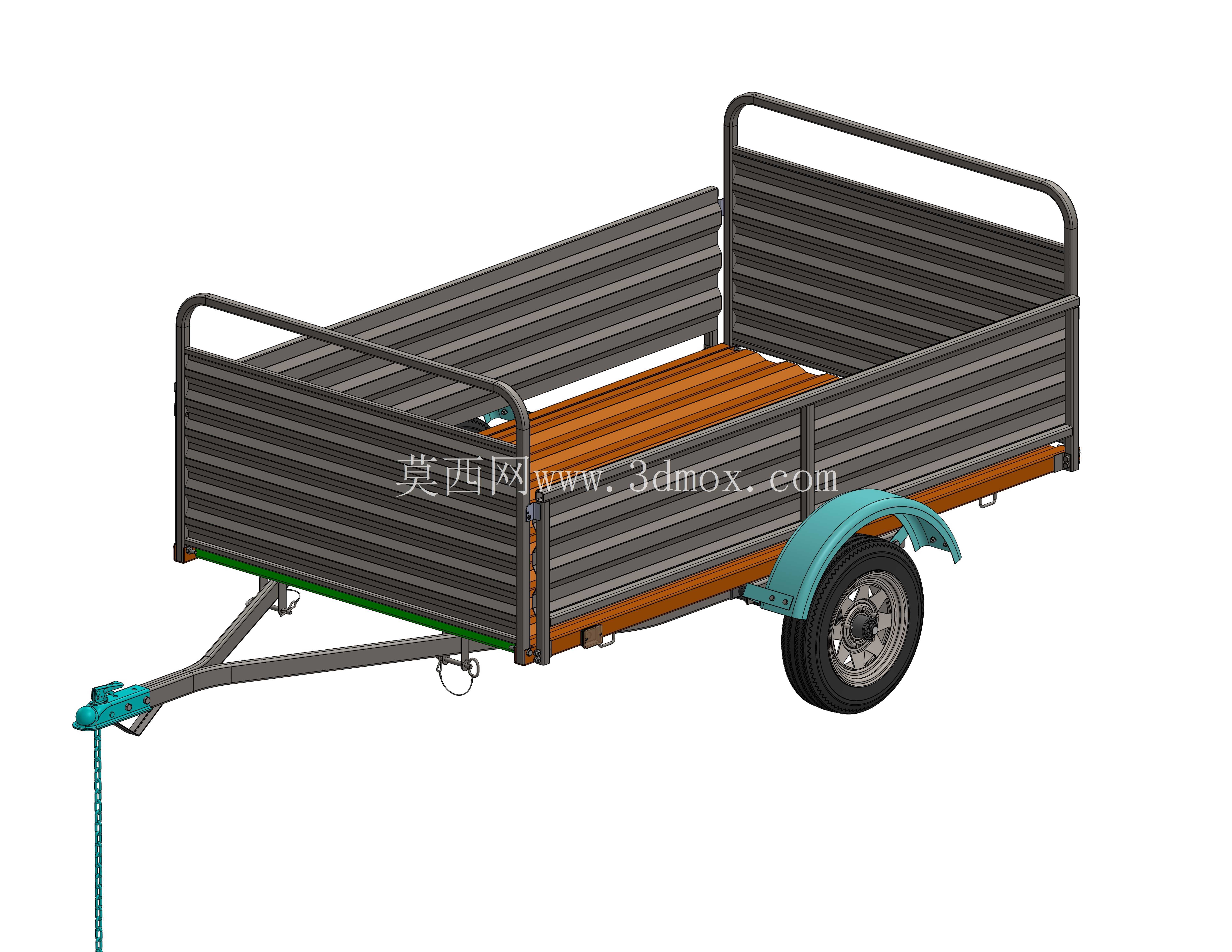

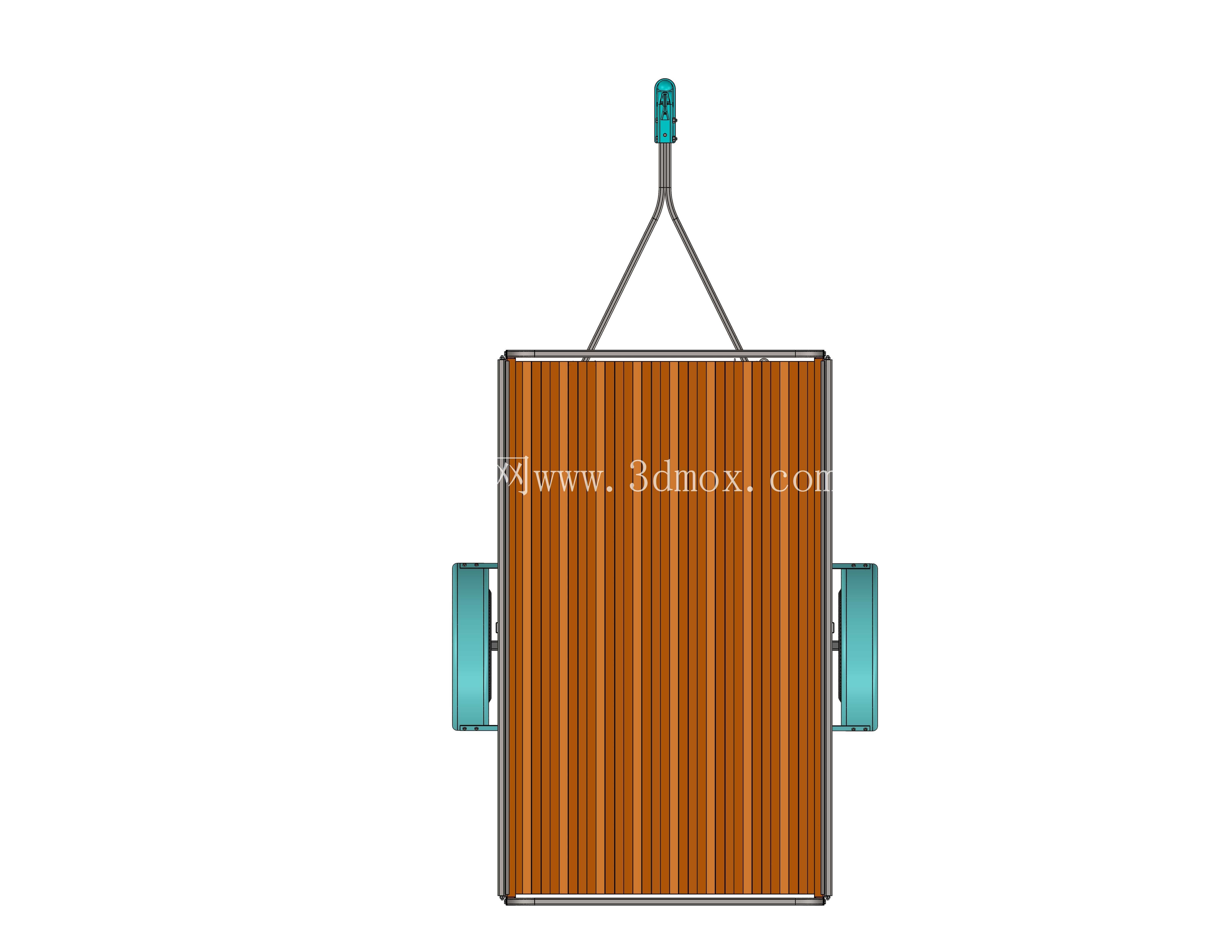

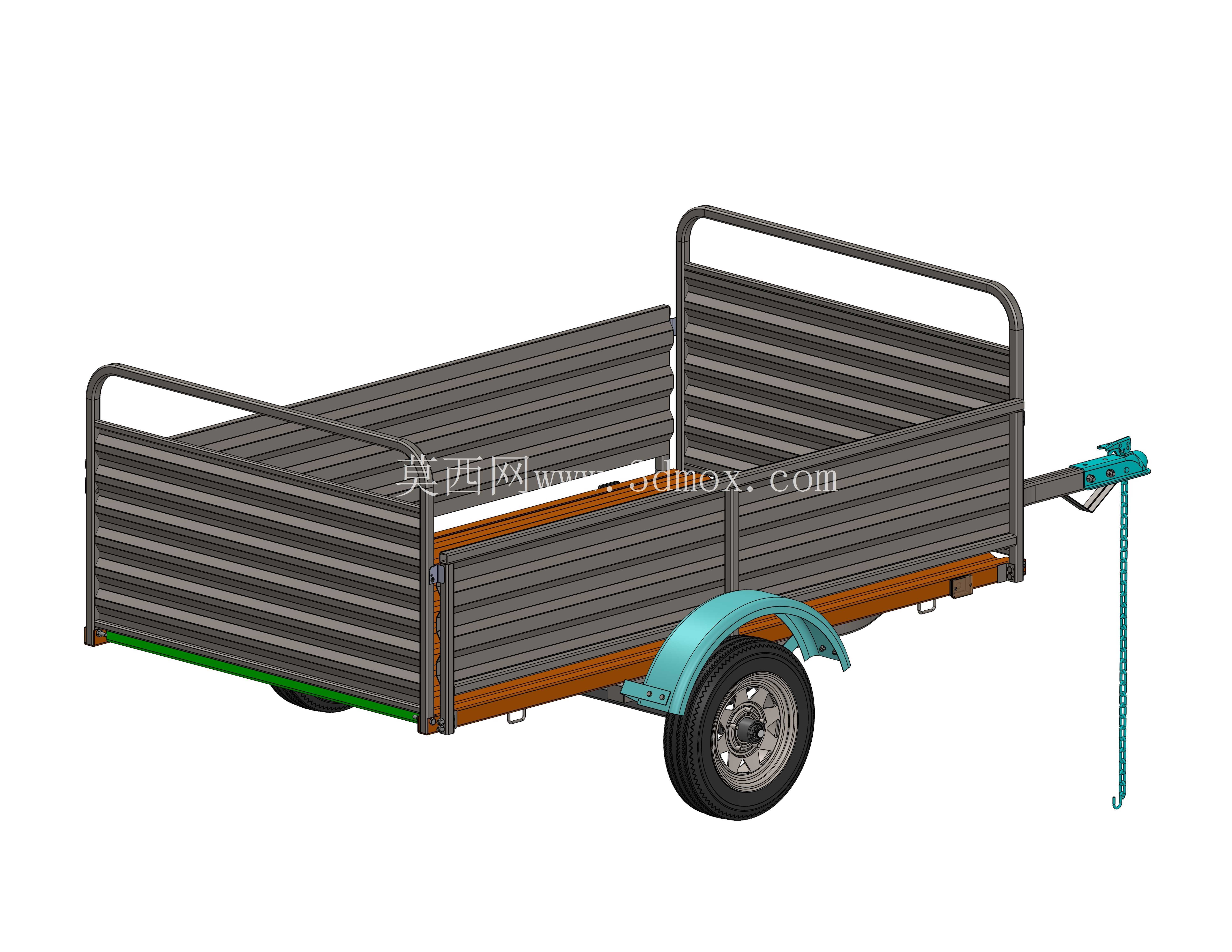

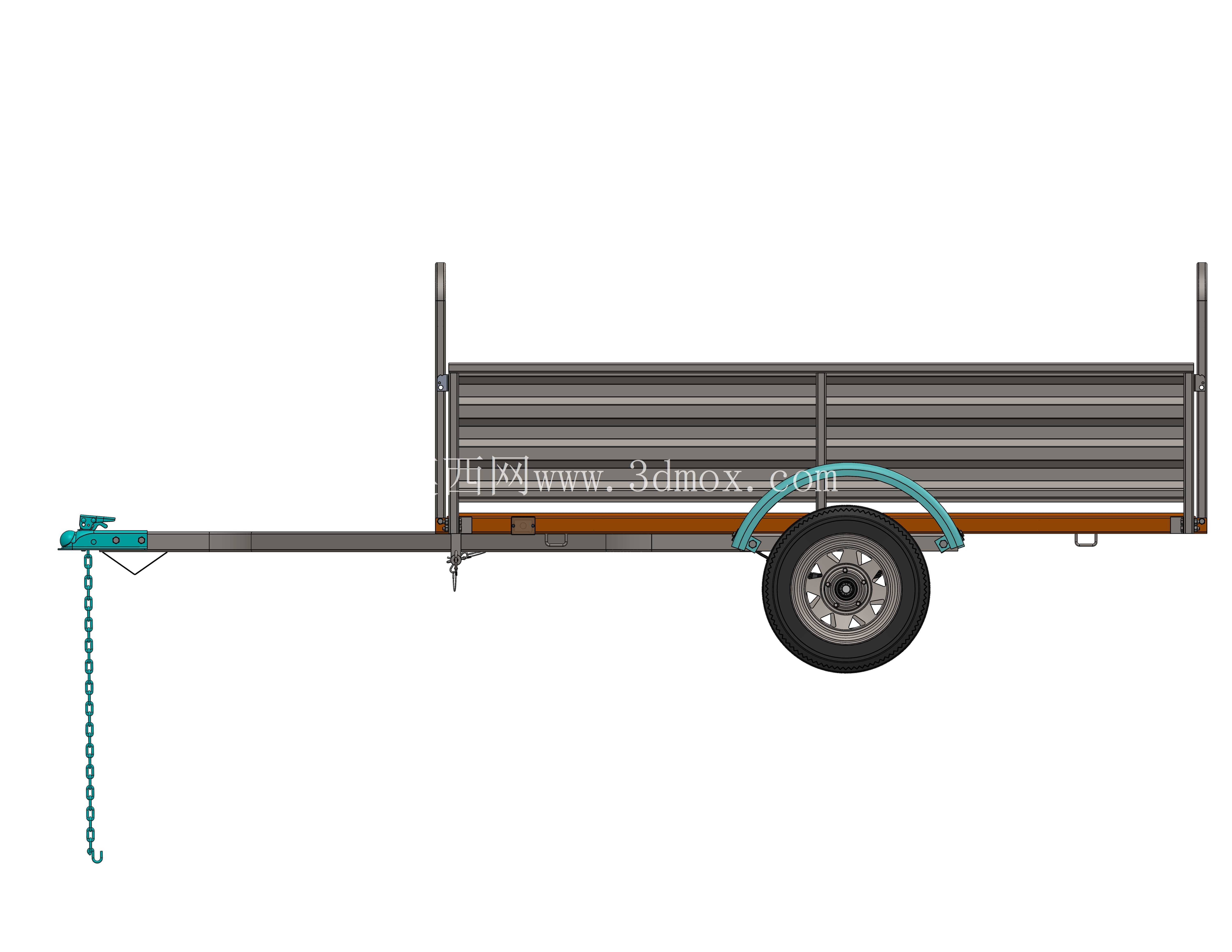

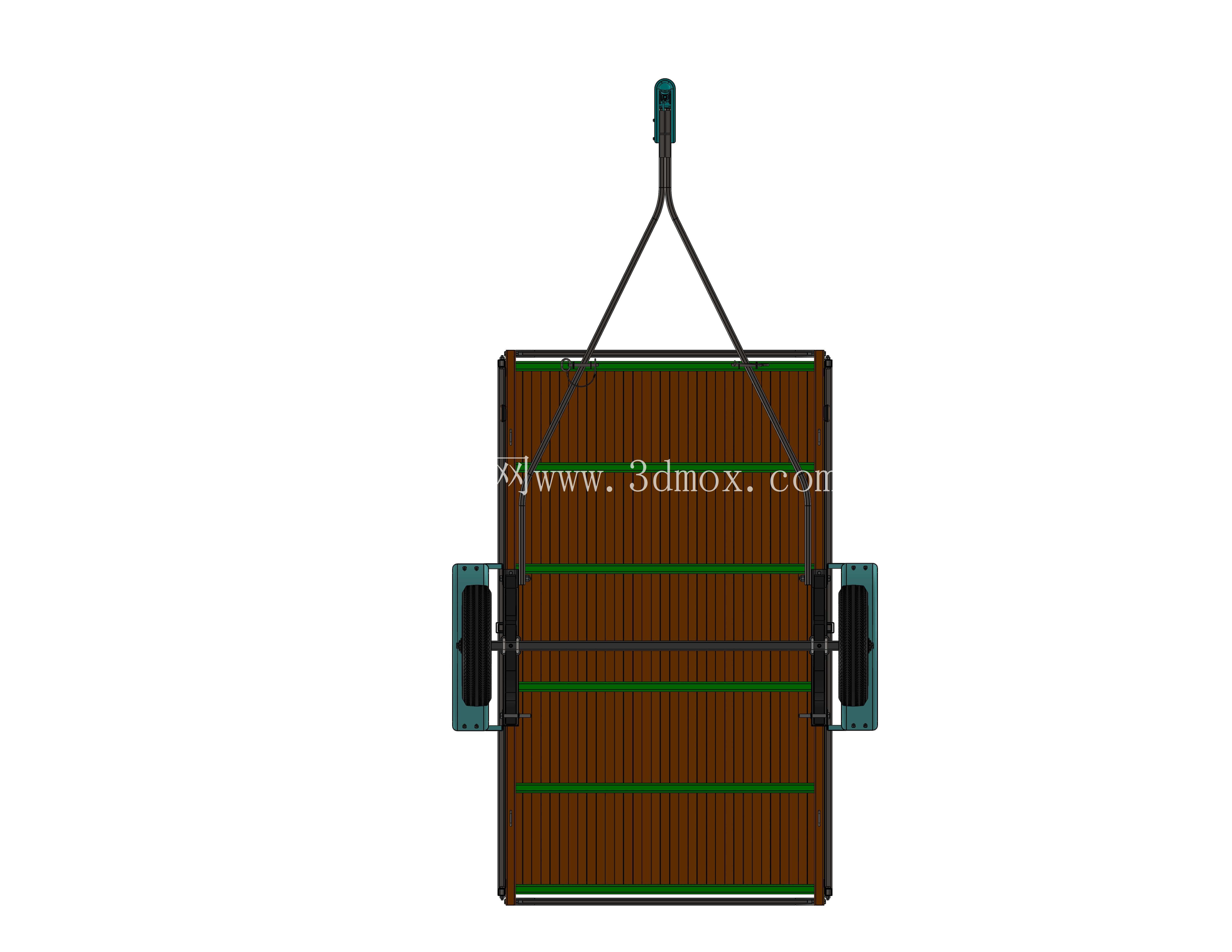

　　日常短途散货转运场景里，这类小尺寸单轴栏板拖车的适配性极强，不管是城郊农户转运农资农具、建材商户配送零散管材板材，还是户外爱好者拖拽露营装备、小型工程现场转运工具耗材，都能依托紧凑的尺寸优势灵活穿行狭窄道路，甚至能进入普通货运车辆无法抵达的田间小径、小区内部巷道完成末端配送。从结构设计逻辑来看，这款拖车采用单轴单轮组布局，整车载荷全部集中在单根车轴上，搭配前置三角牵引架，牵引端设置标准球头连接结构与安全链，牵引架下方预留驻车支撑腿安装位，脱离牵引车时可通过支撑腿保持货厢水平放置，避免前倾倾覆。货厢部分采用三面可开启的栏板结构，栏板主体使用波纹冲压钣金件，既通过波纹结构提升钣金件的抗弯强度，减少厚板材的使用量控制整备质量，又能避免栏板受货物挤压出现大面积变形；货厢底板采用实木铺层结构，相比全金属底板拥有更好的摩擦力，放置零散货物时不易出现滑动，同时木质底板具备一定的缓冲能力，运输易碎货品时能降低颠簸带来的冲击，底板下方设置多道横向金属承托梁，将载荷均匀传递到车轴与牵引架连接部位，避免局部应力集中导致底板变形。尺寸边界上，这款拖车货厢内部净尺寸为4.5英尺宽、7英尺长，栏板高度适配常规散货堆装需求，既不会因为栏板过高增加不必要的风阻与整备质量，也不会因为栏板过低导致堆装货物容易滑落；整车宽度控制在常规家用乘用车可合法拖拽的范围内，行驶过程中不会超出牵引车的宽度边界，减少变道、会车时的剐蹭风险。轮组部分采用小直径重载橡胶轮胎，搭配弧形金属挡泥板，挡泥板覆盖轮胎上半部分，避免行驶过程中泥水甩入货厢底部结构，减少底盘构件的泥水腐蚀；车轴与车架连接部位设置简易减震结构，应对非铺装路面的颠簸冲击时，能减少货厢的跳动幅度，降低货物倾倒的概率。细节设计上，栏板与车架之间采用快拆锁扣连接，不需要额外工具就能快速放倒三面栏板，装卸大型货物时可以直接从侧面、尾部推送，不需要人工将货物抬升到栏板高度以上，大幅降低装卸作业的劳动强度；车架尾部预留牌照安装位与反光标识粘贴位，满足道路行驶的安全标识要求，牵引架上的安全链采用双挂点设计，即使牵引球头出现意外脱开，安全链也能拖住拖车避免完全脱离牵引车引发安全事故。从建模实现角度来看，这类拖车的结构拆分非常清晰，车架主体为矩形钢管焊接构件，栏板为冲压钣金拼装件，轮组、牵引连接头、锁扣等为标准外购件，建模过程中可以先搭建车架的线框基准，确定牵引架角度、车轴安装位置、货厢边界尺寸后，再逐一添加栏板、底板、轮组等附属结构，需要重点关注栏板开合的运动间隙，避免栏板放倒时与轮组、挡泥板出现干涉，同时要核对牵引头的安装高度，确保与常规家用车、小型拖拉机的后牵引座高度匹配，避免连接后出现货厢前倾或后翘的问题。实际使用场景中，这类拖车不需要专用牵引车，普通家用SUV、皮卡甚至大马力拖拉机都能完成牵引，整备质量轻，空载拖拽时几乎不会增加牵引车的油耗负担，满载时的载荷也控制在小型车辆的拖拽能力范围内，不会对牵引车的制动、动力造成过大负担；货厢内部没有突出的加强筋等结构，内部空间完全平整，放置规则箱体、托盘类货物时可以充分利用内部空间，不会因为结构突出浪费装载容积。
