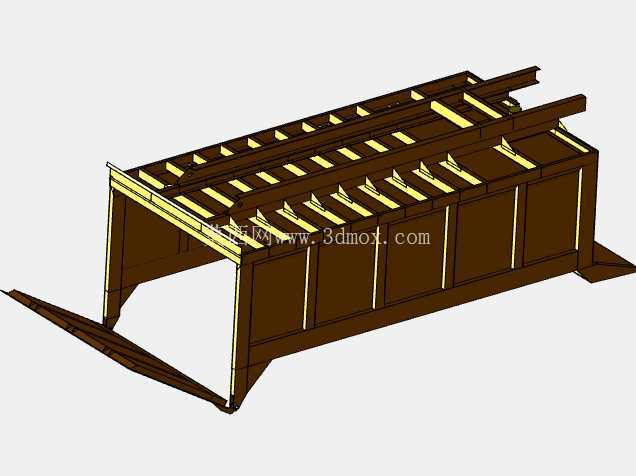

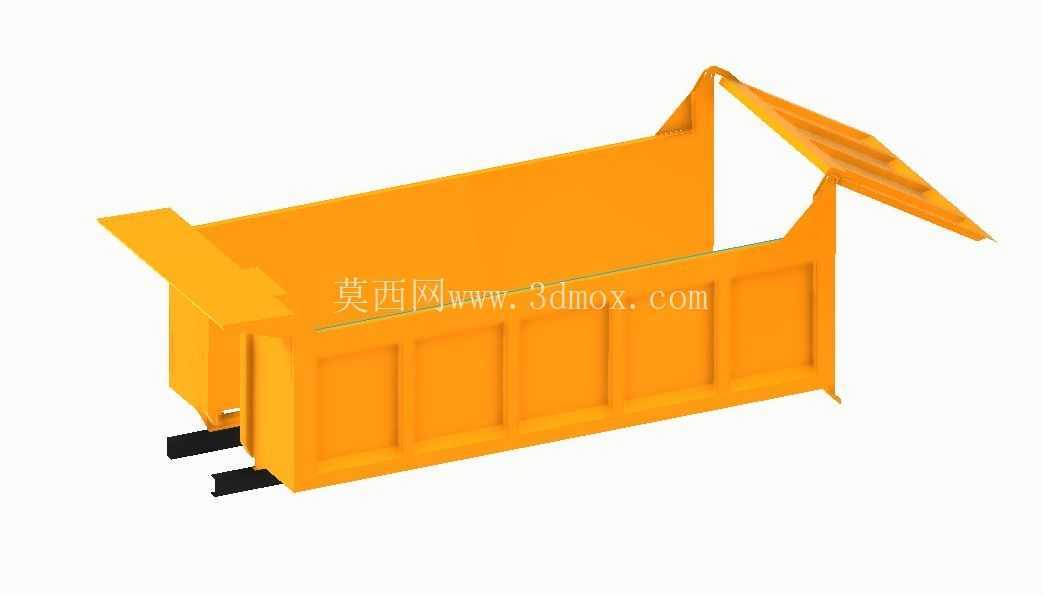

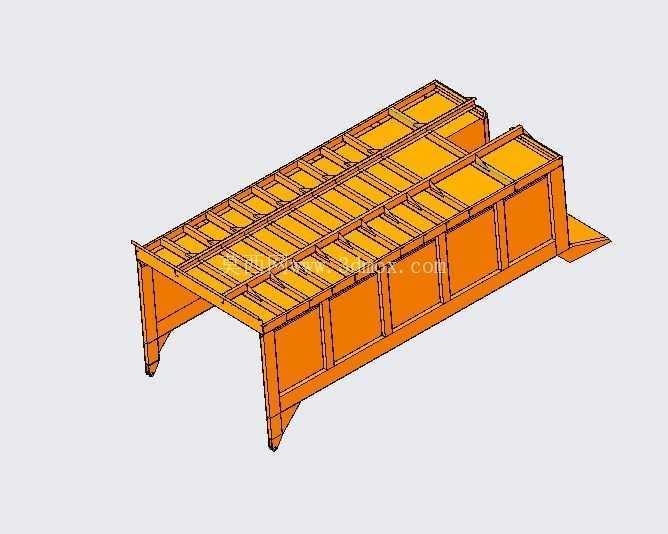

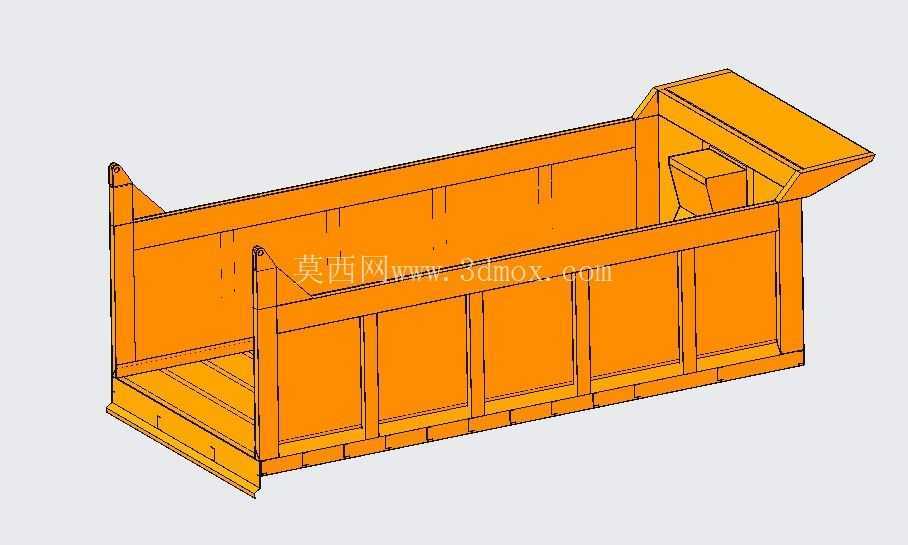

十吨载重自卸卡车货厢结构设计

　　在矿山散料转运、建筑渣土清运、市政建筑垃圾收运这类高频装卸的作业场景里，自卸车的货厢结构直接决定了整车的作业效率与运维成本，这套十吨级载重的货厢结构，完全围绕重载工况下的受力特性与卸料需求做针对性设计。从实际使用场景出发，这类货厢主要适配额定载重十吨的中型自卸卡车底盘，日常承载的物料多为碎石、渣土、建筑碎块、散装砂石这类密度大、棱角多的物料，因此厢体结构的抗冲击、抗磨损性能是设计时的核心考量点。整个货厢采用U型截面的整体式厢体设计，区别于传统矩形截面货厢，U型结构在承载散料时能让物料重力更均匀地分散到两侧厢壁与底板的连接弧面，避免直角位置出现应力集中导致的焊缝开裂问题，同时卸料时物料能顺着弧面顺畅滑出，不会在厢底直角处残留积料，减少人工清厢的工作量。厢体的侧板采用多道横向压型加强筋结构，每道加强筋的凸起高度与折弯半径都经过受力校核，在不额外增加过多板材厚度的前提下，大幅提升侧板的抗侧向变形能力，毕竟在装载大块碎石时，物料倾倒撞击侧板的瞬时冲击力能达到静载的数倍，加强筋的排布间距刚好覆盖冲击力的主要作用区域，避免长期使用后侧板出现外鼓变形。货厢尾部的尾门采用上开式铰接结构，铰接点设置在尾门上部两端，配合自动锁止机构，在货厢举升卸料时，尾门会在物料重力作用下自动顶开，不需要人工手动解锁，卸料完成后货厢落下时，锁止机构会自动扣合尾门，保证运输过程中尾门不会意外洒漏。尾门与厢体的贴合面加装了耐磨密封胶条，既能防止运输粉状物料时出现撒漏，也能缓冲尾门闭合时的撞击力，延长结构件使用寿命。货厢前部的挡板高度略高于两侧侧板，主要作用是阻挡举升卸料时物料向前滑动撞击驾驶室，挡板上部做了外倾的折边设计，能引导举升时的物料向后滑落，避免物料堆积在厢体前端。货厢底部设置了两道纵向的主承重梁，承重梁采用槽钢焊接的箱型结构，与底盘车架的安装位置完全匹配，安装时通过U型螺栓与底盘纵梁紧固连接，承重梁与厢体底板之间采用满焊连接，焊缝位置做了打磨处理避免应力集中，同时在底板表面铺设了高强度耐磨钢板，耐磨层的硬度针对砂石类物料的磨损特性做了匹配，相比普通钢板使用寿命能提升三倍以上，减少后期补焊、更换底板的运维成本。货厢的举升支座设置在厢体前部下方，与底盘的举升油缸铰接点位置做了同轴度校核，保证举升过程中油缸受力始终沿轴向，不会出现偏载导致的油缸密封圈磨损、活塞杆变形问题。在设计过程中，整个厢体的装配边界完全适配对应吨位的自卸卡车底盘参数，货厢的总宽度不超过底盘的外廓宽度限制，总长度匹配底盘的轴距范围，保证满载时整车的轴荷分配在合理区间，不会出现转向轴过载、制动轴荷不足的问题。厢体两侧的下部设置了防护栏安装位，预留了侧标志灯、反光标识的安装孔位，满足道路行驶的法规要求。针对不同作业场景的适配性，这套货厢结构还预留了加装篷布导轨的安装座，用户可以根据环保要求加装自动篷布机构，避免运输过程中扬尘撒漏，不需要额外在厢体上焊接打孔，破坏原有结构的防腐层与受力结构。在结构受力校核阶段，针对满载急刹、举升偏载、物料冲击这三类最恶劣的工况做了有限元分析，对受力较大的支座位置、焊缝连接位置做了局部加厚处理，在保证结构强度满足十吨载重要求的前提下，尽可能优化板材厚度，控制货厢的自重，避免自重过大导致整车额定载质量被压缩，影响运输效率。
