适配狭窄运河航道的窄型内河船结构设计

　　这款窄型船体的设计核心出发点，是适配内河限制性航道的通行需求，尤其是针对运河上分布的各类窄槽、小型船闸等通航边界做了定向优化，从根源上规避常规宽度船舶在狭窄航段无法会船、无法通过窄闸的痛点，可承担运河沿线的短途客货运输、滨水休闲居住等实际使用场景。从结构设计逻辑来看，整个船体没有采用双曲板加工方案，所有外板与内部框架均采用平直构件拼接，大幅降低了加工阶段的板材裁切、曲面成型难度，对于小型船厂或者个人DIY建造场景十分友好，不需要大型曲面压型设备就能完成主体结构的加工制作。船体的主承力框架统一采用40x40mm规格的型材搭建，这类型材的截面惯性矩足以支撑内河航行时的波浪载荷、靠泊碰撞载荷以及上层舱室的静载荷，同时型材规格统一，在备料阶段可以减少材料采购的品类，降低物料管理成本，框架的连接节点也可以采用标准化的角件连接或者焊接工艺，减少非标节点的设计工作量。

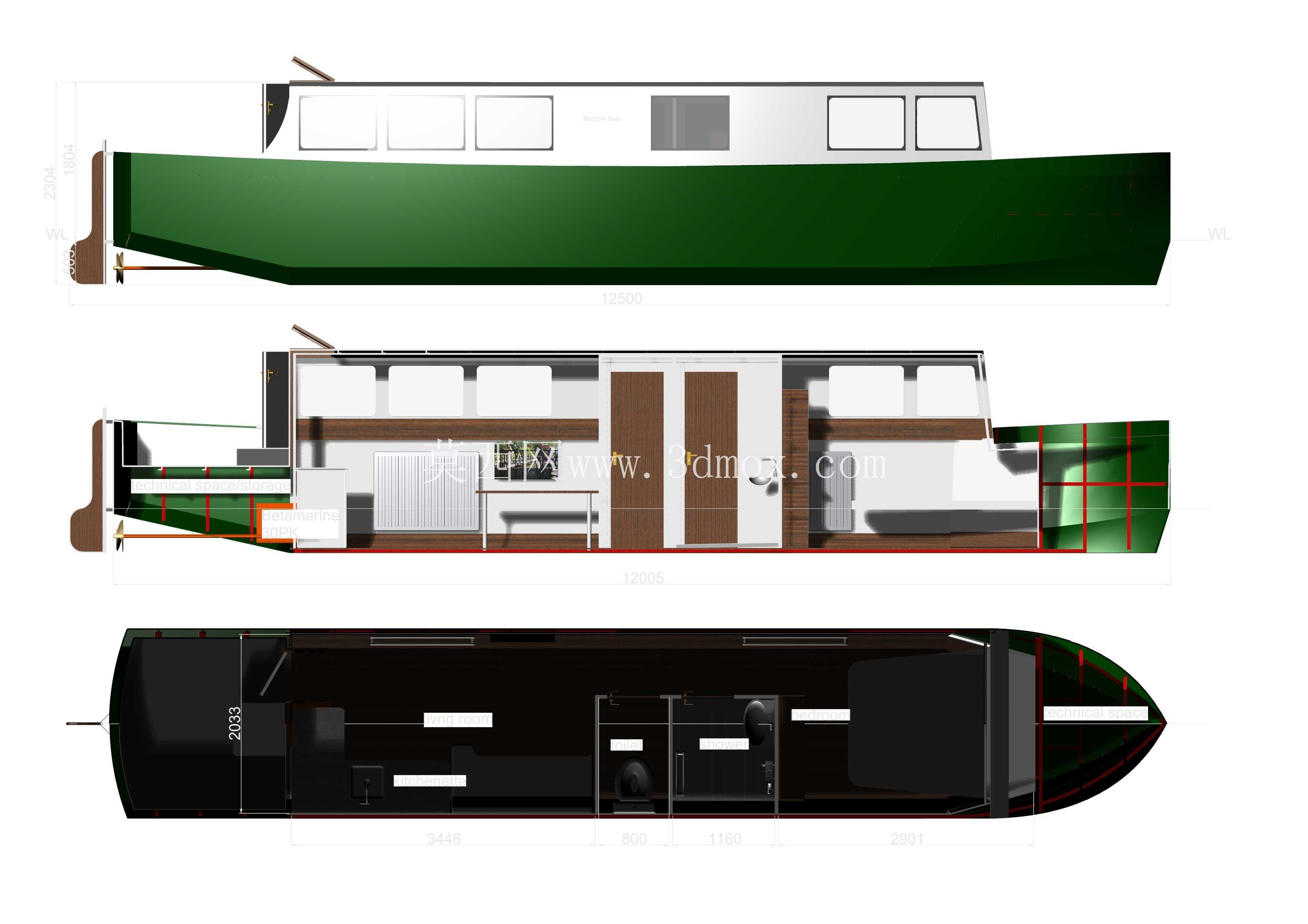

　　从外形尺寸的边界控制来看，船体的宽度严格卡着运河窄槽的最小通行宽度阈值设计，船长则匹配小型船闸的闸室有效长度，确保在整个运河航段通行时不会出现尺寸超限的问题，船首采用微前倾的直艏设计，既可以减少航行时的兴波阻力，也能降低船首与船闸、岸壁碰撞时的结构损伤，船尾采用平直封板设计，方便后续外挂舷外机或者安装小型舵系，不需要额外做复杂的尾型曲面加工。舱室布局方面，沿着船长方向依次划分了驾驶区、起居功能区、艉部设备区，侧窗采用等距排布的矩形平直玻璃，不需要定制曲面玻璃，降低了后期维护更换的成本，舱室内部的隔断也全部采用平直板材搭建，和外部框架的型材规格形成匹配，内部的家具、功能模块都可以依托40x40mm的主框架做固定安装，不需要额外增设内部加强筋。

　　需要明确的是，当前模型呈现的是船体的主体结构框架与外形轮廓，并未涵盖油箱、转向机构、动力系统、管路线路等附属装置，设计人员在使用该模型做深化设计时，可以根据实际的使用需求，在预留的设备安装空间内加装对应功能的模块：比如在艉部设备区预留的空间内安装燃油箱与蓄电池组，在驾驶区的预留位置安装转向舵机与操纵台，在舱室内部加装给排水管路与生活设施。由于整个船体框架采用统一规格的型材，后续加装设备时的安装点位可以灵活调整，不需要对主框架做大规模的切割修改，只需要在对应位置加装设备安装支架即可，大幅降低了二次改装的难度。

　　从航行性能的适配性来看，窄型船体的吃水深度做了浅吃水优化，能够适应运河部分航段水深较浅的工况，避免出现搁浅风险，船体的重心高度控制在合理区间，虽然船宽较窄，但通过合理压载可以保证航行时的稳性满足内河船舶的规范要求，不会因为船宽较窄出现横摇幅度过大的问题。船体的外板拼接缝全部沿着船长方向布置，减少了横向焊缝的数量，既可以降低焊接变形的控制难度，也能减少航行时的水流阻力，外板和内部框架的连接采用间断焊工艺，在保证连接强度的前提下减少焊接工作量，同时控制焊接变形量。对于结构设计从业者来说，这款模型提供了一个窄型内河船的基础框架参考，可以在此基础上根据具体的航区要求、使用功能调整舱室划分、外板厚度、型材壁厚等参数，不需要从零开始搭建船体的线型与主框架结构，能够大幅缩短前期方案设计的周期。在实际建造过程中，这种全平直结构的船体还可以采用模块化建造的方式，将船体分成艏段、中段舱室、艉段三个模块分别加工，最后再总段拼接，进一步缩短船台的占用周期，降低建造成本，对于小型内河船舶的批量建造也有很强的适配性。
