带划桨人偶的运动研究实验船体结构

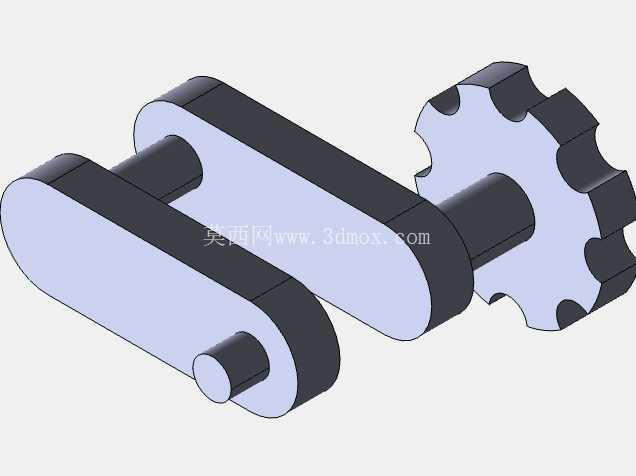

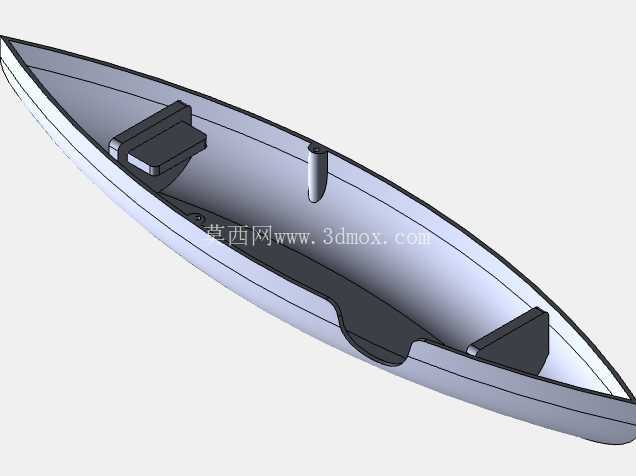

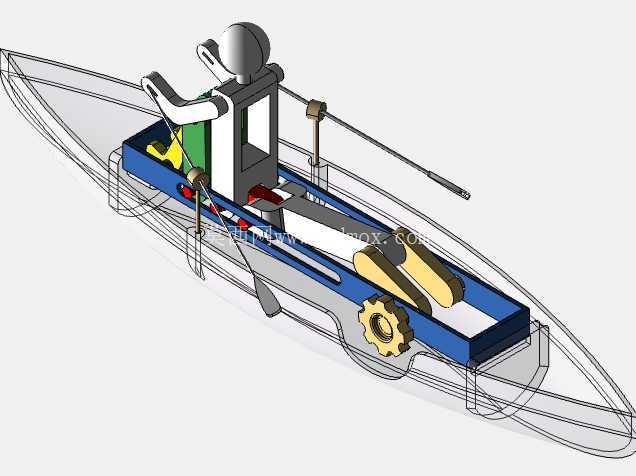

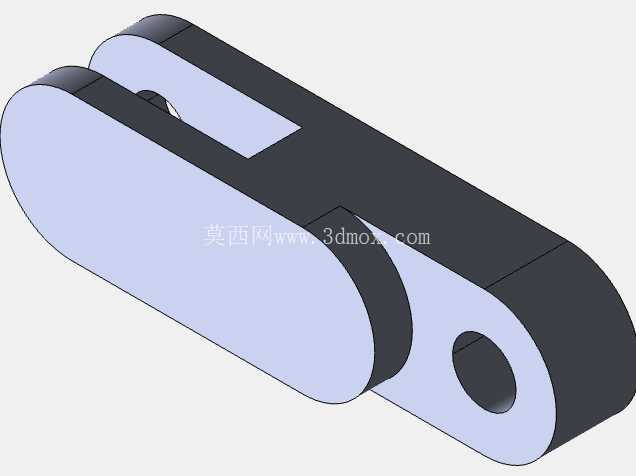

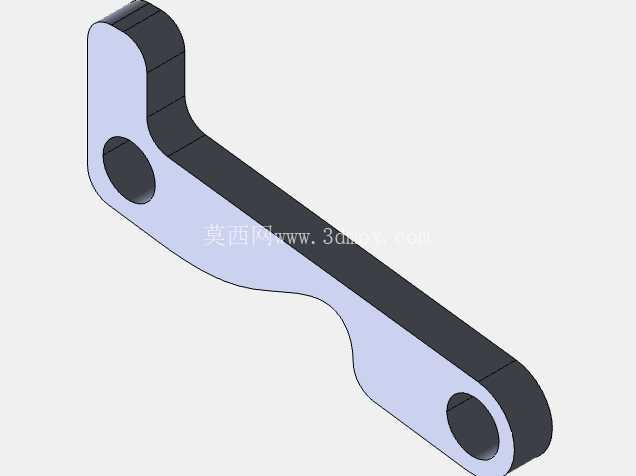

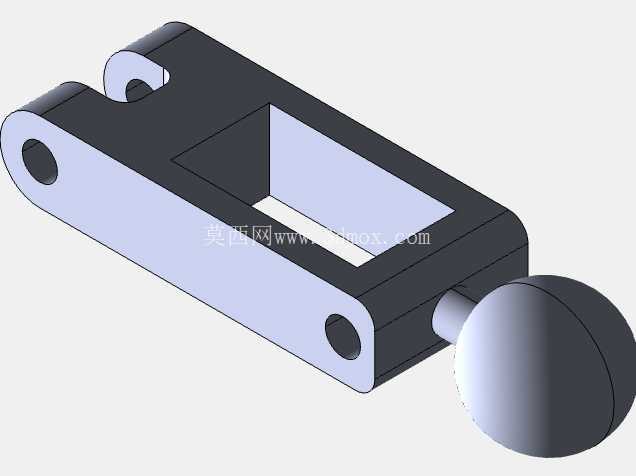

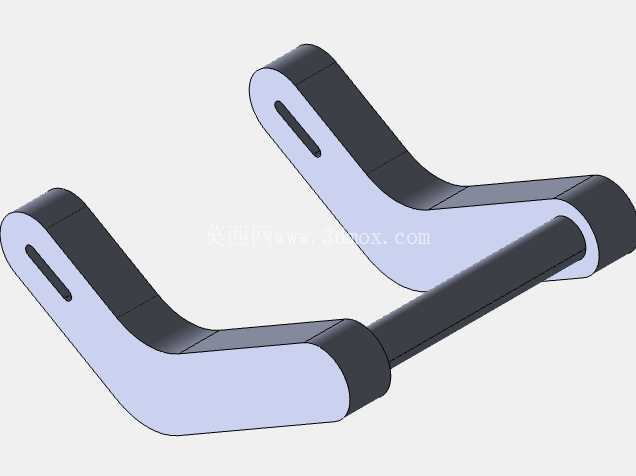

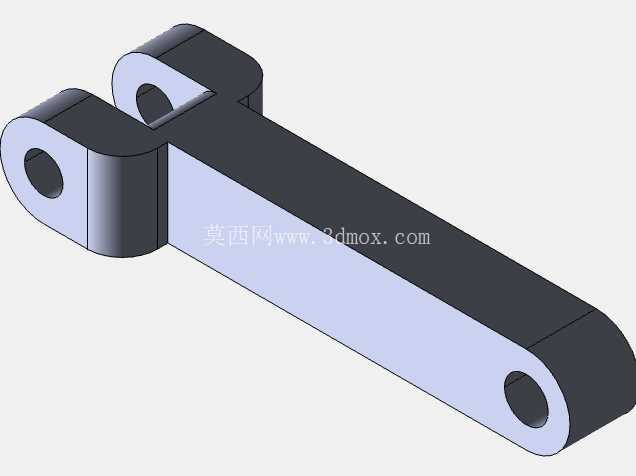

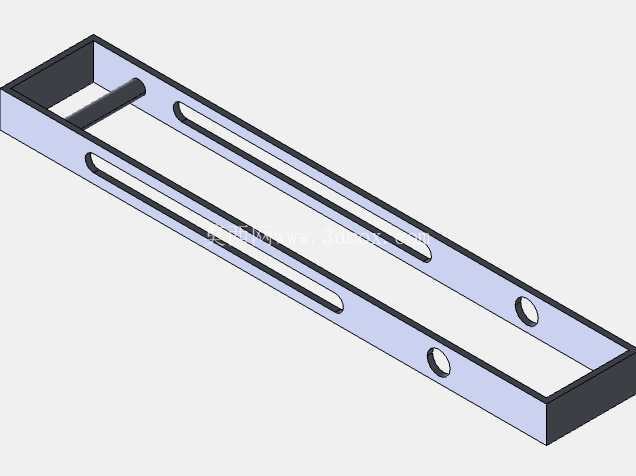

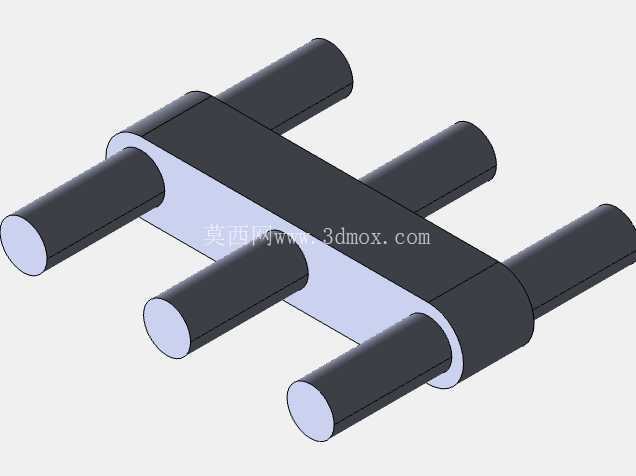

　　这套船体结构的设计初衷，是面向小型水上运动机构的原理验证场景，可用于高校机械原理课程的机构运动演示、小型水面探测载具的动力方案验证，也能作为仿生划行机构的测试载体，适配静水试验池、小型人工水域的短距离测试需求，不需要配套复杂的岸基支撑设备，就能完成划桨行程、传动效率、姿态稳定性的多维度数据采集。从结构布局来看，整体采用狭长型流线型外壳设计，外壳轮廓做了多段顺滑过渡处理，船艏位置做了30度倾角的抬升设计，能有效降低航行过程中的迎水阻力，船身中部设置了下沉式的安装舱室，所有动力传动部件、人偶固定座都集成在这个舱室内部，不会额外增加船体的迎风、迎水面积，舱室边缘做了5mm高度的翻边结构，能避免试验过程中溅起的水花进入舱内影响传动部件的运行顺畅度。船身内部的传动路径做了极简设计，底部的齿轮传动组直接和划桨转轴做同轴连接，没有额外设置中间传动换向结构，能最大程度降低传动过程中的动力损耗，齿轮采用标准模数的直齿结构，啮合间隙控制在0.1mm到0.15mm之间，既保证传动过程无卡滞，也不会因为间隙过大出现划桨行程的虚位。配套的人偶结构并非装饰件，其上肢关节和划桨握柄位置做了铰接固定，能模拟真实划行过程中手臂的摆动姿态，人偶的重心位置设置在船身中轴线偏下10mm的位置，能在划桨动作带来的周期性晃动中，保证船体整体的重心始终落在浮心的稳定区间内，避免出现侧翻风险。划桨部件采用细长杆结构，桨叶部分做了微弧面设计，入水时能更好地贴合水流方向，提升单次划行动作的推力转化效率，桨杆和船体侧部的连接位置设置了自润滑轴套，长时间往复摆动也不会出现磨损卡滞的问题，不需要频繁加注润滑脂就能维持顺畅运行。从安装边界来看，船体整体宽度控制在120mm以内，长度不超过450mm，整体重量控制在800g以下，常规的试验水池吊装、人工搬运都能轻松完成，不需要额外的吊装辅助设备；船身底部做了平面度0.2mm的基准平面，放置在测试台架上时能保证水平度，方便安装位移传感器、速度采集模块来获取航行过程的动态数据。设计过程中特意将所有传动部件都设置在船体的可视范围内，没有做封闭式的外罩遮挡，方便测试过程中直接观察齿轮啮合、划桨摆动、人偶姿态的同步性，一旦出现运动干涉、行程偏差的问题，能快速定位故障点，不需要拆解整个船体结构就能完成参数调整。船身尾部预留了标准化的安装接口，可以拓展搭载小型配重块、航向控制舵面、数据采集模块等配件，不需要额外打孔破坏原有船体结构，就能快速切换不同的测试方案，比如调整划桨摆动频率、更换不同尺寸的桨叶、调整人偶的固定姿态，来验证不同参数下的航行效率差异。在结构强度方面，船体外壳采用薄壁结构设计，壁厚控制在2mm，在保证整体刚性的前提下尽可能降低自重，传动部件的安装座都做了加厚的筋位支撑，划桨过程中产生的周期性载荷能通过筋位均匀分散到整个船身结构上，不会出现局部应力集中导致的部件变形问题，即使连续长时间运行测试，也能维持结构尺寸的稳定性，不会因为部件形变导致传动卡滞或者划桨行程出现偏差。
