钣金C垫圈冲压级进模具结构设计

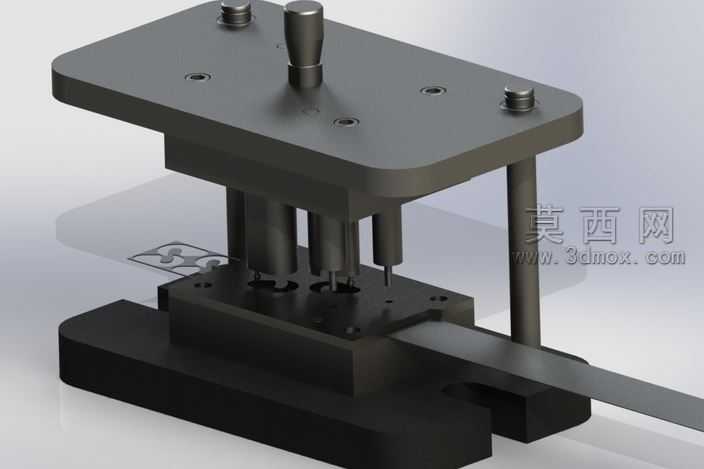

本作品为针对C型垫圈加工设计的钣金冲压级进模具三维模型，整体采用标准冷冲模模架结构，通过三维建模软件完成全参数化零件建模与整机装配，建模过程严格遵循冲压模具设计规范，对上下模座、导柱导套、凸模固定板、卸料板、凹模固定板、定位销、紧固螺钉等所有零部件均按实际加工尺寸进行1:1还原，装配过程中完成了全局干涉检查，确保各运动部件动作路径无冲突，合模开模行程符合加工要求。模型渲染阶段采用金属材质体系，上下模座赋予调质钢材哑光金属质感，凸模、凹模等工作零件赋予高速钢亮面金属材质，导柱导套配合面做抛光质感处理，条料赋予冷轧钢带的哑光金属纹理，通过光影渲染清晰展现模具的分层结构与部件配合关系，直观呈现模具的工作状态。结构设计上采用多工位级进布局，条料沿凹模表面的导料板送入模具，依次完成冲孔、落料等冲压工序，可连续完成C垫圈的批量冲压加工，导柱导套采用滑动配合结构保证上下模合模精度，卸料板采用弹性卸料结构保证冲压后条料与凸模顺利分离，定位结构采用导正销与挡料销配合的方式保证送料步距精度，所有模具零件的安装定位均通过销钉与螺钉配合完成，符合实际模具的装配工艺要求。设计过程围绕C垫圈的钣金加工工艺展开，先对C垫圈的零件结构进行冲压工艺性分析，确定合理的排样方案与工位分布，计算冲裁力、卸料力等工艺参数选定合适的模架规格与弹性元件参数，再依次完成各模具零件的结构设计，确保模具结构紧凑、动作可靠，能够满足C垫圈的批量冲压生产需求，可作为钣金冲压模具设计的教学参考案例，也可用于同类五金零件冲压模具的设计参考。
