刨花板生产烘干线工业设备三维设计

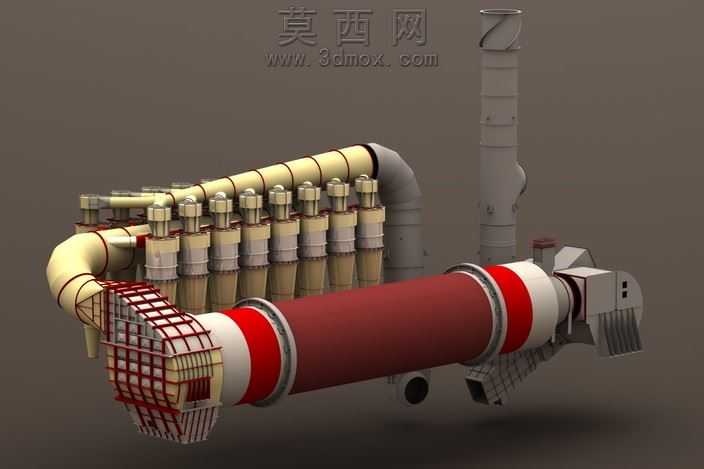

本作品为刨花板生产工艺核心烘干工段的完整产线三维建模设计，依托三维建模软件完成全比例1:1参数化搭建，完整还原刨花板烘干工序的全套设备布局与结构细节。建模过程中首先梳理刨花板烘干的工艺逻辑：湿刨花经进料端进入卧式回转烘干滚筒，滚筒采用红白色分段式外观材质设计，筒身设置多组滚圈支撑结构与传动连接位，还原真实回转烘干设备的运行支撑结构，筒端连接进料罩与出料筛分结构，进料端设置网格防护操作平台，采用红白框架式结构建模，还原现场操作平台的防护栏、走台板细节，材质上区分金属框架的哑光金属质感与平台踏板的防滑纹理质感。沿烘干滚筒轴向排布的多组立式换热/过滤单元采用米黄色柱体搭配金属端盖的材质设计，每组单元顶部设置阀门与连接管道，管道采用米黄色保温层外包金属箍的材质表现，通过大曲率弯管连接至主排气管道，最终接入旁侧高耸的除尘排气烟囱，烟囱分段建模还原节段连接法兰、顶部防雨帽、侧面检测口的细节结构，材质采用哑光灰色金属质感，还原工业钢制烟囱的真实外观。建模过程中严格遵循工业管道排布规范，所有管道转弯处采用标准曲率弯管，连接法兰、阀门手轮、设备支腿等细节均未省略，设备底部的出料溜槽、传动电机、检修口结构均做精细化建模，不同功能部件采用差异化材质区分：回转滚筒的耐热钢筒体采用暗红色哑光涂装，连接段采用白色耐热涂层，管道保温层采用米黄色哑光质感，金属结构件、阀门、烟囱采用灰色金属质感，操作平台护栏采用红色警示涂装搭配白色框架，通过材质参数调整还原不同工业材质的粗糙度、反光度差异，渲染阶段采用均匀工业场景布光，清晰呈现各部件的结构层次与空间位置关系，完整展现刨花板烘干线从进料、烘干、换热到排气除尘的全套设备布局，可用于刨花板生产工艺展示、产线布局规划、设备结构教学等场景，建模过程中对各设备的连接关系、安装空间做了合理校验，确保整体布局符合实际工业产线的安装与运行逻辑，无结构干涉问题。
