可调式螺纹攻丝夹持扳手结构设计

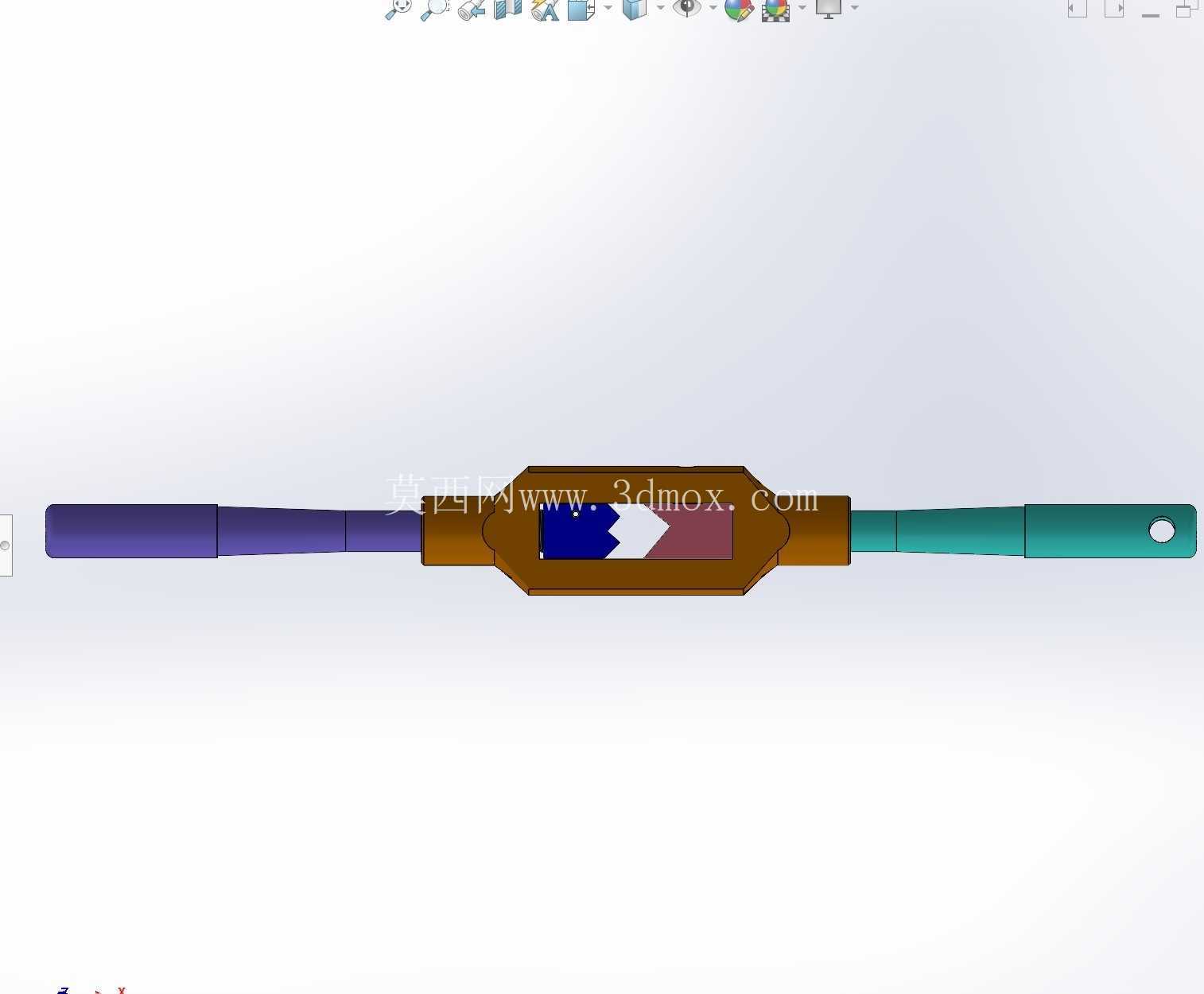

　　在机械装配、设备维修、五金加工的日常作业场景里，手动攻丝是小批量螺纹加工、现场螺纹修复环节最常用的加工方式，这类作业往往没有固定的工装台位，作业空间受限，对夹持工具的适配性、操作便捷性有很高的要求，这款可调式丝锥扳手就是针对这类场景设计的手动攻丝夹持工具。从实际使用的需求出发，这款扳手的核心设计围绕丝锥夹持的通用性、操作的施力合理性展开，区别于固定尺寸的丝锥扳手，它的可调式钳口结构可以适配不同柄径的丝锥，覆盖常规公制、英制小规格丝锥的夹持需求，不需要针对不同规格丝锥更换对应扳手，能有效减少现场作业的工具携带量，尤其适合外出维修、零散加工的作业场景。扳手的整体结构采用对称式布局，中间的夹持主体为框架式结构，内部设置了对称的夹持块，配合锁紧螺钉机构实现丝锥的固定，当需要装夹丝锥时，先拧松锁紧螺钉，张开钳口将丝锥方柄放入夹持块的定位槽内，再逐步拧紧螺钉，让两侧夹持块均匀贴合丝锥方柄的四个面，保证夹持时丝锥与扳手的回转中心重合，避免攻丝过程中出现丝锥偏摆、断锥的问题。两侧的手柄采用分段式设计，靠近夹持主体的手柄段直径略小，外侧握持段做了防滑适配，既可以在小空间内通过短握距进行精细转动，也可以在需要较大扭矩时握持手柄最外端，通过更长的力臂降低施力强度，适配不同材质、不同孔径的攻丝扭矩需求。从安装边界来看，这款扳手的整体回转直径控制在合理范围内，在箱体内部、机架侧面等狭窄空间作业时，不会因为手柄回转半径过大出现干涉，夹持主体的厚度经过优化，在靠近台阶面、沉孔位置攻丝时，夹持主体不会与工件表面发生碰撞，能保证丝锥垂直进入螺纹底孔，避免攻出的螺纹出现歪斜、牙型破损的问题。在功能设计上，这款扳手的夹持块做了防滑齿面处理，与丝锥方柄接触时可以提供足够的摩擦力，攻丝过程中施加较大扭矩时也不会出现丝锥打滑、转动的情况，锁紧螺钉的螺距经过匹配，拧紧过程中夹持块的进给量均匀，不会出现单侧夹持过紧导致丝锥偏移的问题。实际使用时，顺时针转动扳手即可带动丝锥进给切削内螺纹，当需要退出丝锥时，逆时针转动扳手即可带动丝锥反向回转退出，整个操作过程不需要额外的辅助工具，单双手都可以操作，针对M3到M12区间的常规小规格丝锥都能实现稳定夹持，不管是钢材、铝材、铜材等金属材料的攻丝作业，还是塑料、复合材料等非金属材料的螺纹加工，都能匹配对应的施力节奏。从结构设计的细节来看，扳手的各个棱角都做了倒圆处理，长时间握持操作时不会硌手，手柄与夹持主体的连接部位做了加强处理，施加较大扭矩时不会出现手柄弯折、连接松动的问题，整体结构没有易损的小零件，日常使用不需要复杂的维护，沾染切屑、切削液后只需要简单擦拭清理即可继续使用，能适应车间、维修现场等相对复杂的作业环境。区别于T型固定式丝锥扳手，这款可调式结构的扳手不需要根据丝锥方柄尺寸匹配对应的夹持孔，一把工具就能覆盖常用的小规格丝锥使用需求，在多规格螺纹加工的作业场景下，能大幅减少工具切换的时间，提升作业效率，同时对称式的手柄结构在转动时受力均匀，更容易控制丝锥的进给方向，对于新手作业者也更友好，能降低攻丝时丝锥折断的概率，减少工件报废的风险。在三维建模过程中，整个结构的配合间隙经过反复校核，夹持块的滑动行程、锁紧螺钉的锁紧行程都做了参数化匹配，保证最小夹持柄径到最大夹持柄径的区间内，夹持块都能保持平行移动，不会出现倾斜卡滞的情况，手柄的长度经过力学仿真验证，在最大允许扭矩下手柄的变形量控制在合理范围内，不会因为弹性变形导致操作手感发飘，也不会因为刚度过高导致重量过大，增加长时间操作的疲劳感。
