折叠桌桌腿管线固定安装支架结构

　　在折叠类便携桌具的结构迭代中，桌腿收拢与展开的运动干涉、配套管线的走线固定一直是容易被忽略却直接影响使用体验的细节点。这款安装支架的设计初衷，就是解决折叠桌调整腿位时，配套的走线、传动杆件没有固定约束，容易在桌腿开合过程中被夹挤、磨损，甚至卡滞折叠机构的问题。

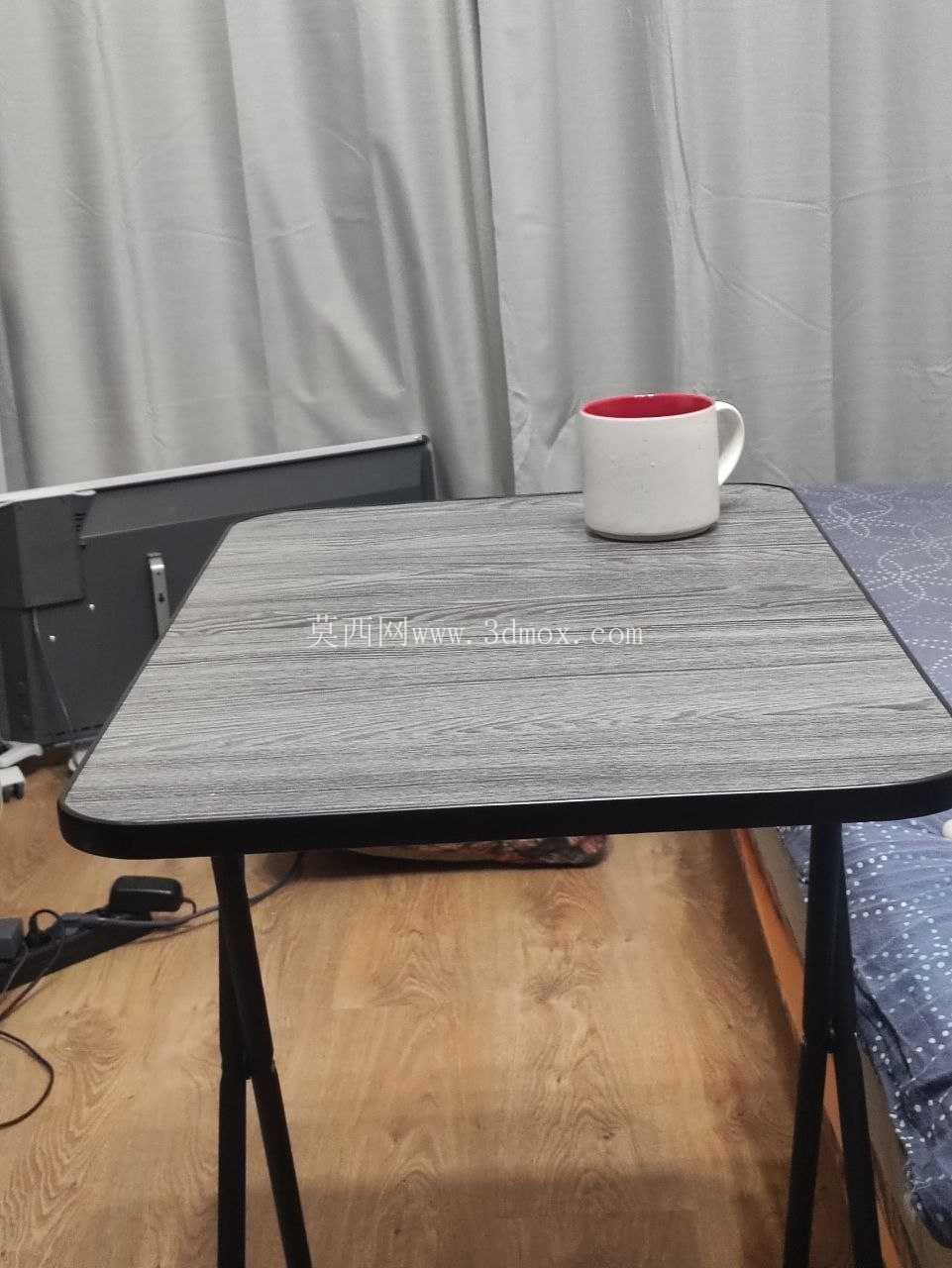

　　从实际应用场景来看，这类支架多用于带高度调节、腿位内收功能的折叠工作桌、露营折叠桌以及小型设备配套操作台，当桌腿需要向桌板中心方向收拢以缩小收纳体积，或是抬升桌板高度调整操作姿态时，桌腿旁侧的线缆、气弹簧支撑杆、传动拉杆等部件需要有可靠的固定点位，避免随桌腿运动发生位移剐蹭。

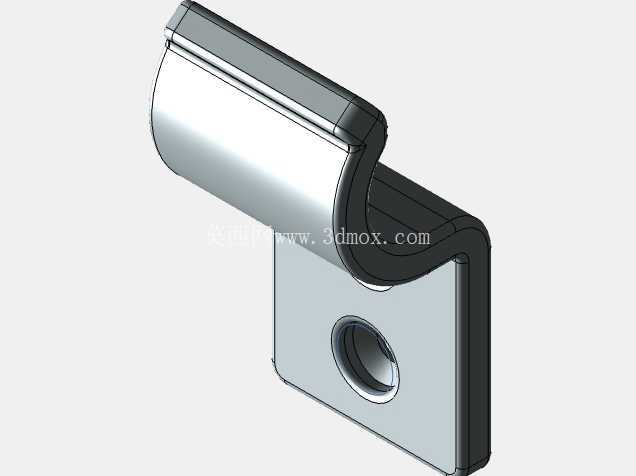

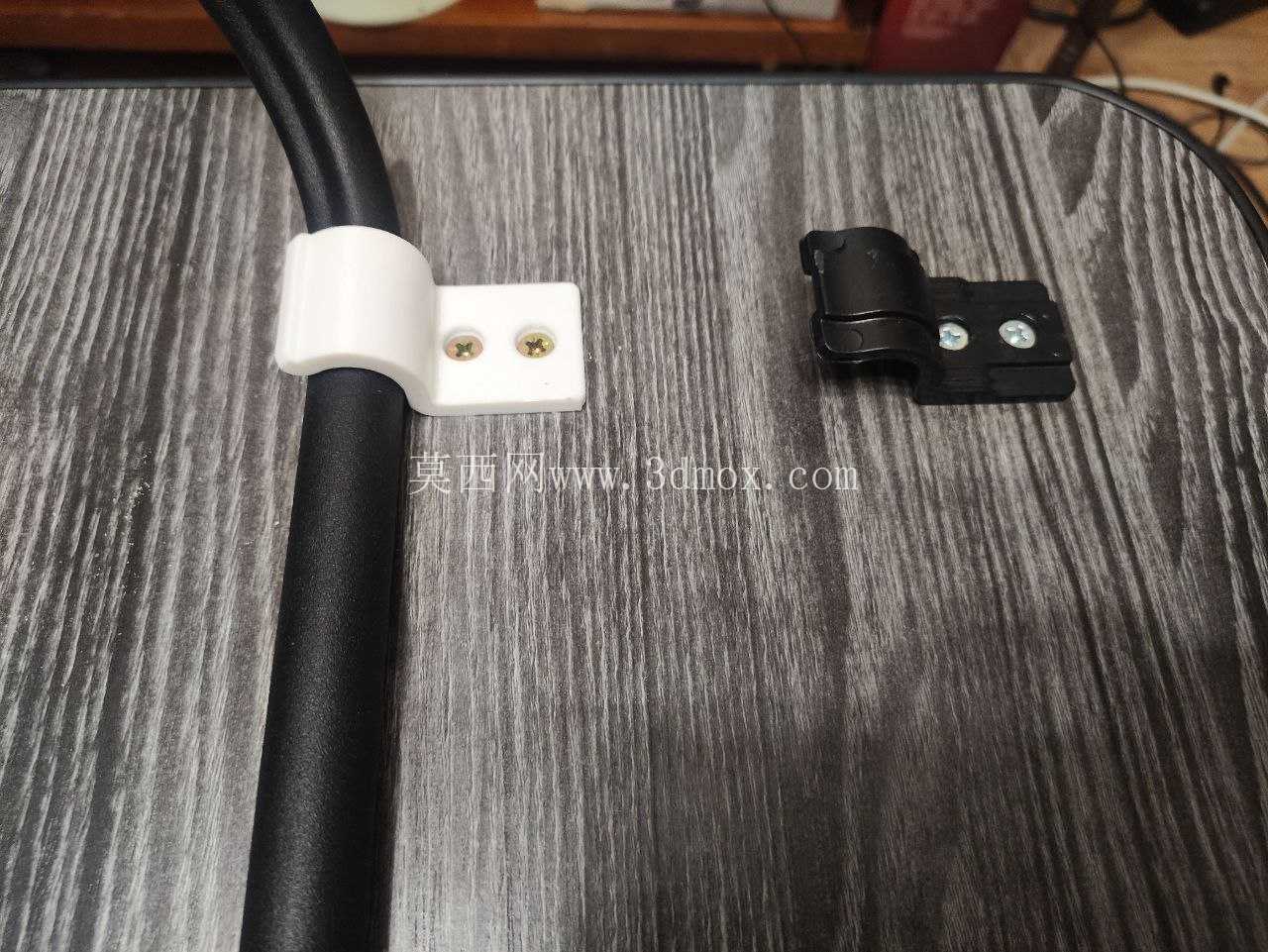

　　结构设计上，支架分为两个功能区段，平直的安装基座段预留了两个标准沉头安装孔，可直接通过自攻螺丝或者机牙螺丝固定在桌腿的金属或塑料型材平面上，沉孔设计能够保证螺丝安装后端面不突出，不会刮蹭经过的管线或是用户衣物。与基座呈弯折角度的卡扣段采用圆弧抱合结构，圆弧内径匹配常规折叠桌配套的6mm-12mm直径管线、杆件，卡扣开口处做了小角度的导入倒角，安装时不需要额外工具，直接将管线按压卡入即可完成固定，卡扣的抱紧力经过反复验证，既不会因为卡接过紧损伤管线外护套，也不会在桌腿反复折叠震动时出现松脱。

　　从安装边界来看，基座段的整体长度控制在30mm以内，宽度15mm，安装孔中心距为20mm，适配市面上绝大多数20mm以上宽度的桌腿型材安装面，不需要对原有桌腿结构做额外打孔改造，替换性较强。卡扣段的弯折高度为12mm，安装后卡扣中心距离安装基面的高度为8mm，能够保证固定的管线与桌腿表面留出足够间隙，避免管线长期与桌腿型材棱边摩擦造成破损。

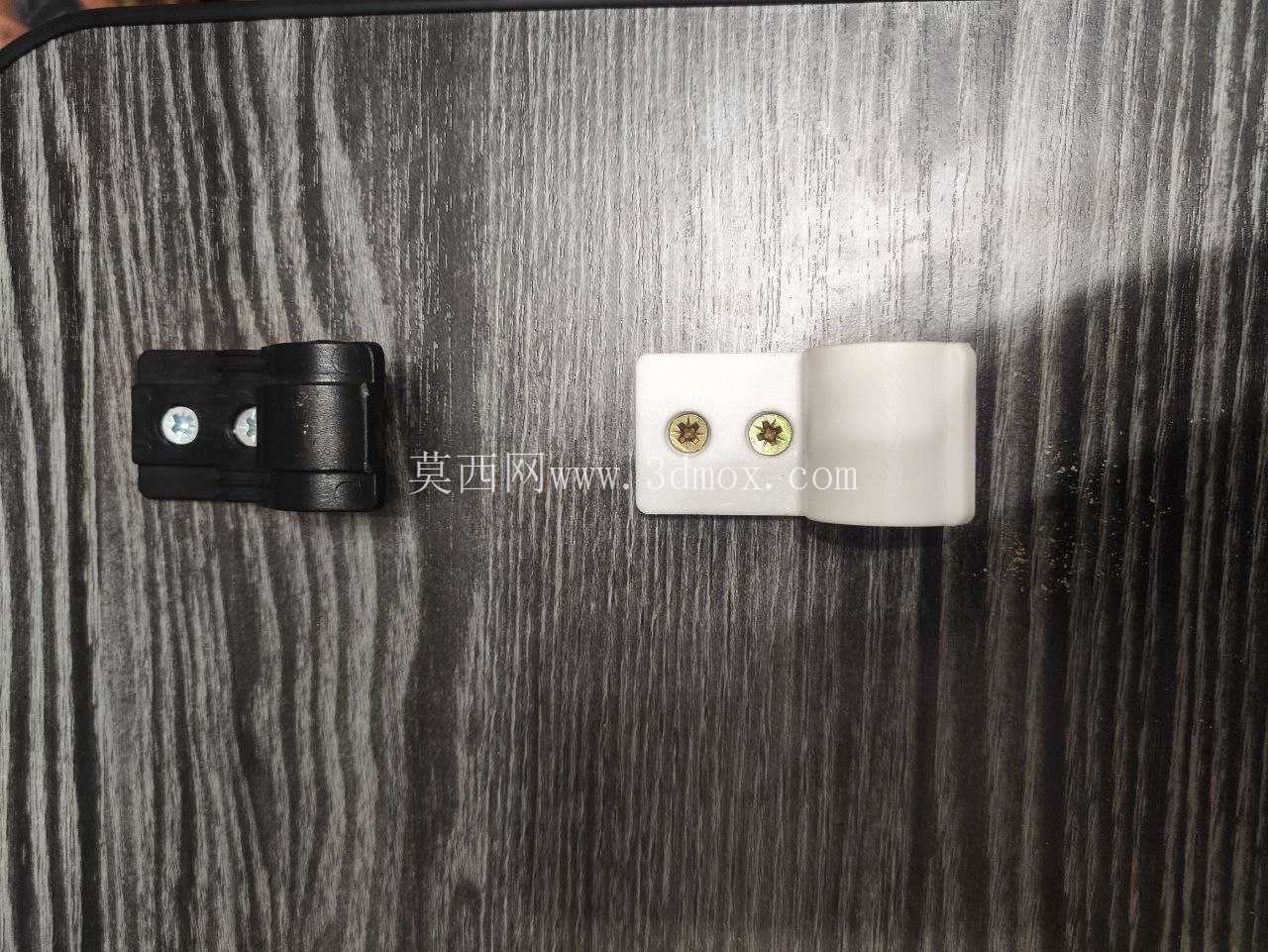

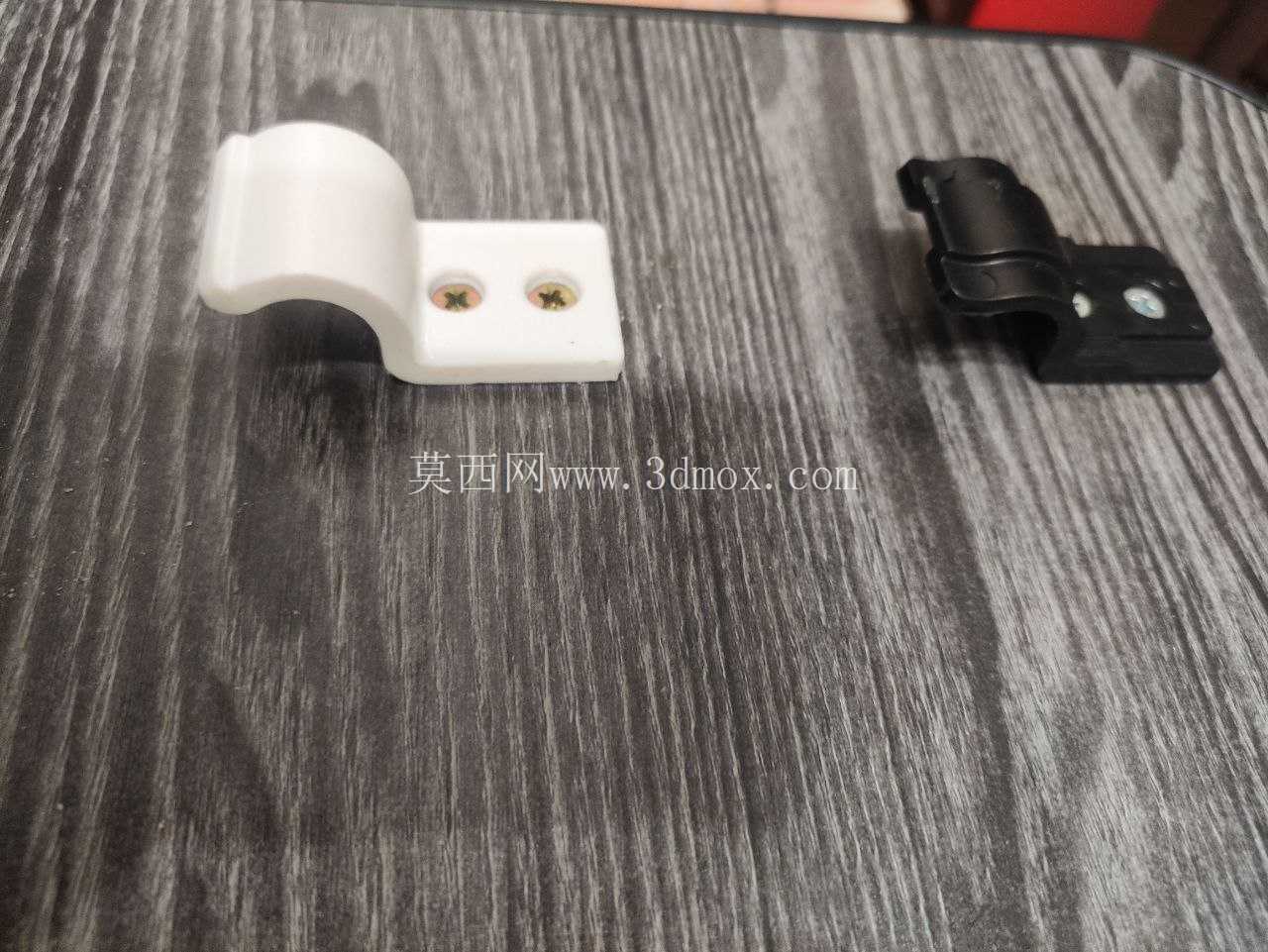

　　设计过程中针对不同使用场景做了材质适配，白色款采用增韧PP材质，多用于民用露营桌、家用折叠桌场景，耐日常磕碰且重量较轻；黑色款采用加纤PA材质，抗老化和结构强度更高，适用于工业操作台、户外作业用折叠桌等使用频次更高、环境更复杂的场景。两款支架的安装尺寸完全一致，可根据使用需求直接互换。

　　在实际装配验证中，这款支架解决了原有折叠桌管线直接用扎带固定的弊端——扎带固定属于一次性紧固，后期维护管线需要剪断更换，且扎带长期受震动容易出现断裂松脱，而这种卡扣式支架属于可重复拆装结构，管线拆装维护不需要拆卸支架本身，只需要将管线从卡扣中取出即可，大幅降低后期维护成本。同时支架的弯折角度经过多轮运动仿真验证，在桌腿从完全展开到完全收拢的全行程中，卡扣固定的管线不会与桌板底部的加强筋、锁止机构发生运动干涉，管线的弯曲半径始终大于材料允许的最小弯曲半径，不会出现管线死折影响气路、电路通畅的问题。

　　针对安装时的公差适配问题，卡扣的圆弧段做了0.5mm的尺寸余量设计，即使配套管线的外径存在±0.3mm的生产公差，也能顺利卡入并保持足够的抱紧力，不会出现卡接过松或者卡不进去的装配问题。基座的安装孔做了1mm的孔径余量，允许安装时存在小范围的位置偏差，降低对安装孔位加工精度的要求，适合批量装配时的流水线作业。
