机用夹持固定虎钳结构设计方案

　　在常规机加工、钳工装配、工件修配的作业场景里，这类手动夹持虎钳是工位上出镜率极高的辅助工装，不管是台式钻床的工件定位、铣床的轻载铣削装夹，还是装配环节里的小型零件固定、攻丝套丝作业的工件限位，都能看到这类结构的应用。它的核心作用是通过机械锁紧结构把待加工工件牢牢固定在钳口范围内，避免作业过程中工件出现位移、窜动甚至飞出的安全隐患，同时保证加工基准的一致性，减少装夹找正的辅助时间。

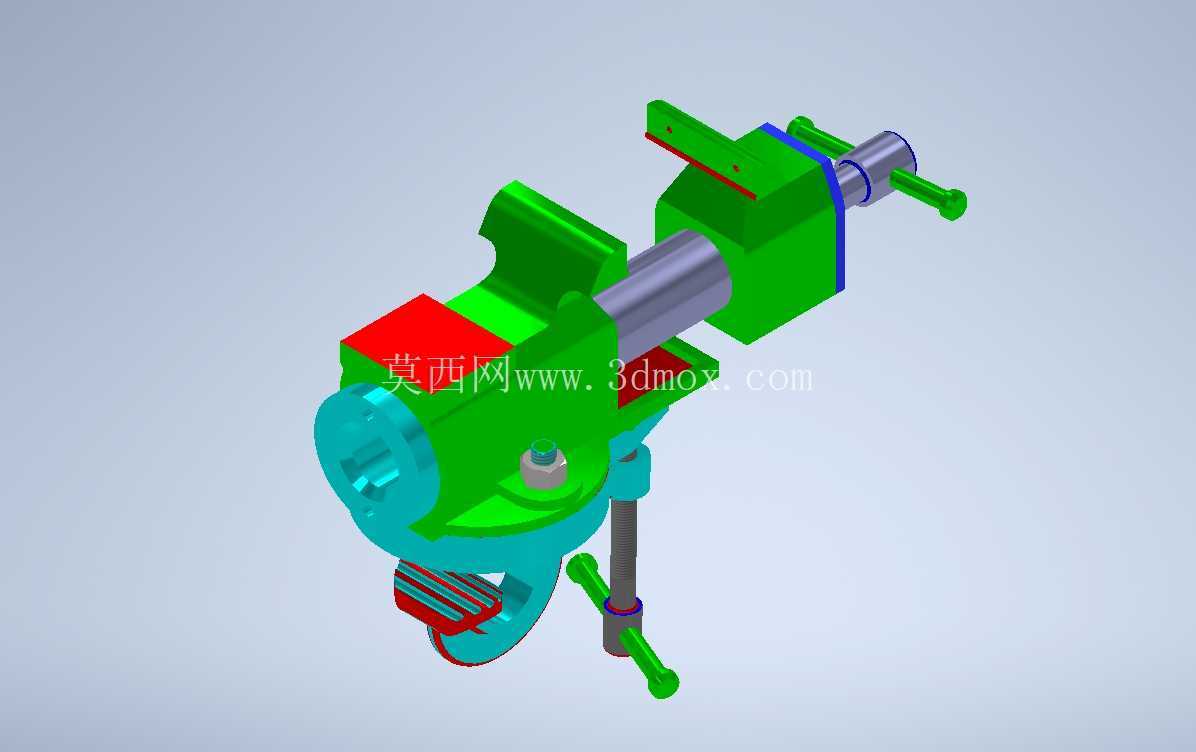

　　从功能特性来看，这款虎钳采用丝杠传动的夹紧逻辑，转动主操作手柄时，丝杠带动活动钳身沿固定导轨做直线往复运动，配合钳口的防滑齿纹结构，既能对规则的方形、圆形工件实现稳定夹持，也能通过调整夹持角度适配部分异形工件的固定需求。下方配套的回转锁紧结构，可以让钳身整体沿底座做360度水平回转，调整到需要的作业角度后通过侧边的锁紧手柄锁死，满足不同角度的加工、装配操作需求，不需要反复挪动工件或者调整工位位置。固定钳身尾部设计的砧台结构，还能满足小型工件的轻度校直、敲击整形需求，不用额外搭配小型铁砧，拓展了单台工具的使用场景。

　　从设计思路层面拆解，这款虎钳的结构做了很明确的受力优化：活动钳身与固定底座的配合面采用加宽的燕尾导轨结构，相比窄导轨设计，夹持工件时的抗偏载能力提升明显，即使夹持工件的位置不在钳口中心，也不容易出现钳身上翘、夹持力不足的问题。丝杠与活动钳身的连接部位采用了防脱结构设计，即使丝杠旋到最大行程位置，也不会出现丝杠从螺母副中脱出的情况，避免日常使用中零件散落的问题。钳口板采用可拆卸式设计，通过沉头螺钉固定在钳身上，长期使用后钳口齿纹磨损或者出现磕碰损伤时，只需要更换钳口板就能恢复夹持性能，不需要整体更换虎钳，降低了长期使用的维护成本。操作手柄的长度经过力学匹配，普通成年男性单手施加作用力时，就能产生足够的夹持力锁紧常规金属工件，不需要额外加力杆延长手柄，避免过载导致丝杠螺纹变形或者钳身断裂。

　　从安装边界与外形尺寸来看，这款虎钳的底座采用标准的三螺栓安装孔位设计，适配常规钳工台、钻床工作台的T型槽安装间距，安装时只需要通过配套的T型螺栓就能把虎钳牢牢固定在工作台面上，不会因为夹紧作业时的反作用力出现移位。整体闭合状态下的外形轮廓控制在小型工位工具的适配范围内，不会占用过多工作台操作空间，最大开口行程覆盖常规小型零件的加工尺寸需求，钳口深度满足普通工件的夹持高度要求，不会因为钳口过浅导致工件装夹不稳。各转动配合部位都预留了润滑注油的间隙，日常维护时只需要定期在丝杠、导轨配合面涂抹润滑脂，就能保证操作手感顺畅，避免出现卡滞、锈蚀的问题。钳身主体采用铸铁材质的结构设计，兼顾了结构刚性与减震性能，轻载铣削、钻削作业时能吸收部分切削振动，提升加工表面的质量，同时铸铁材质的耐磨性较好，长期使用后导轨面的磨损量极小，能长期保持装夹精度。侧边的辅助锁紧手柄采用防滑握柄设计，即使手上沾有切削液或者油污，也能牢靠转动手柄完成角度锁紧操作，不会出现打滑的问题。
