小型机用螺杆式夹紧台钳结构

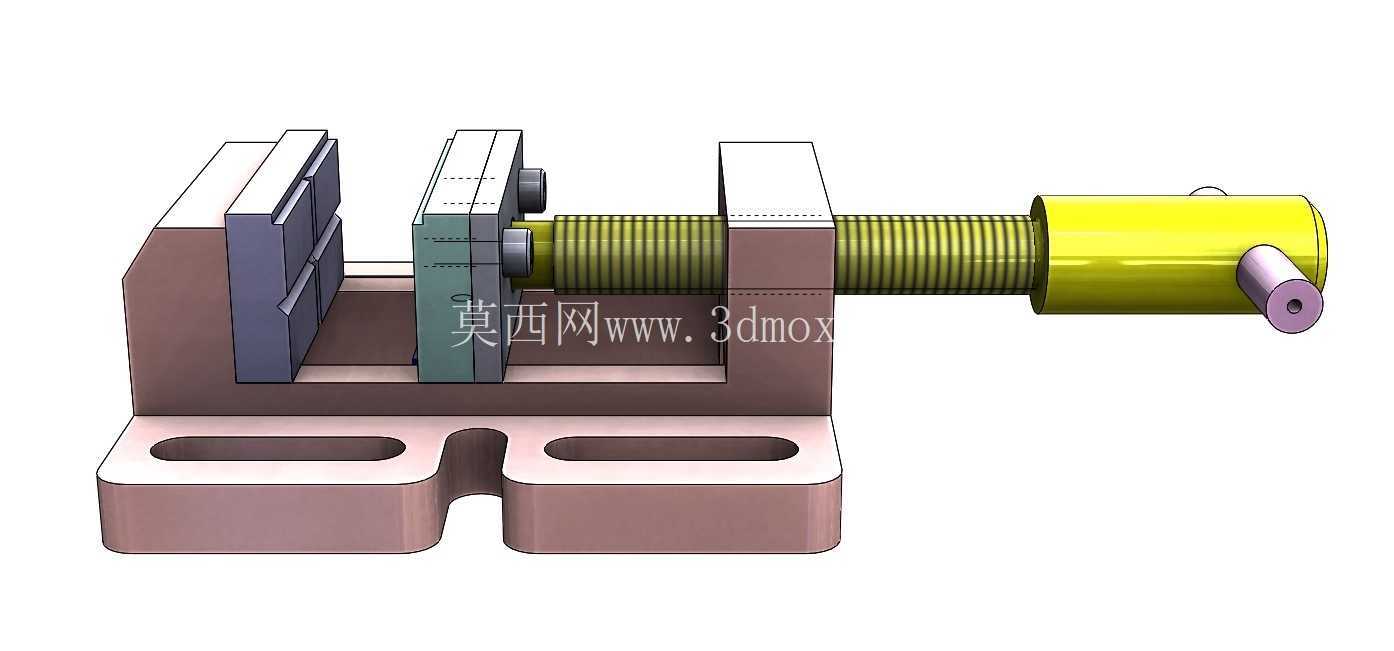

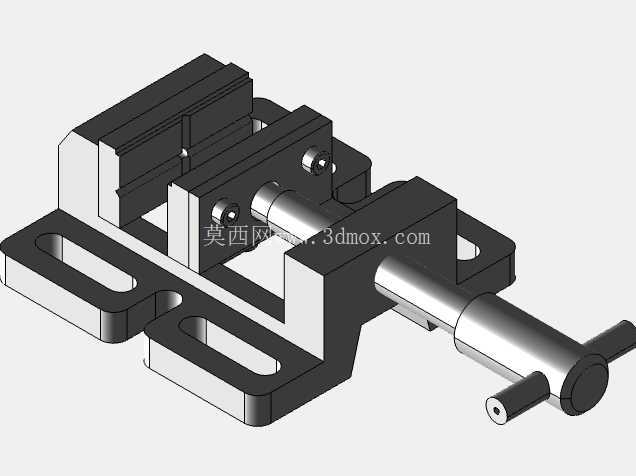

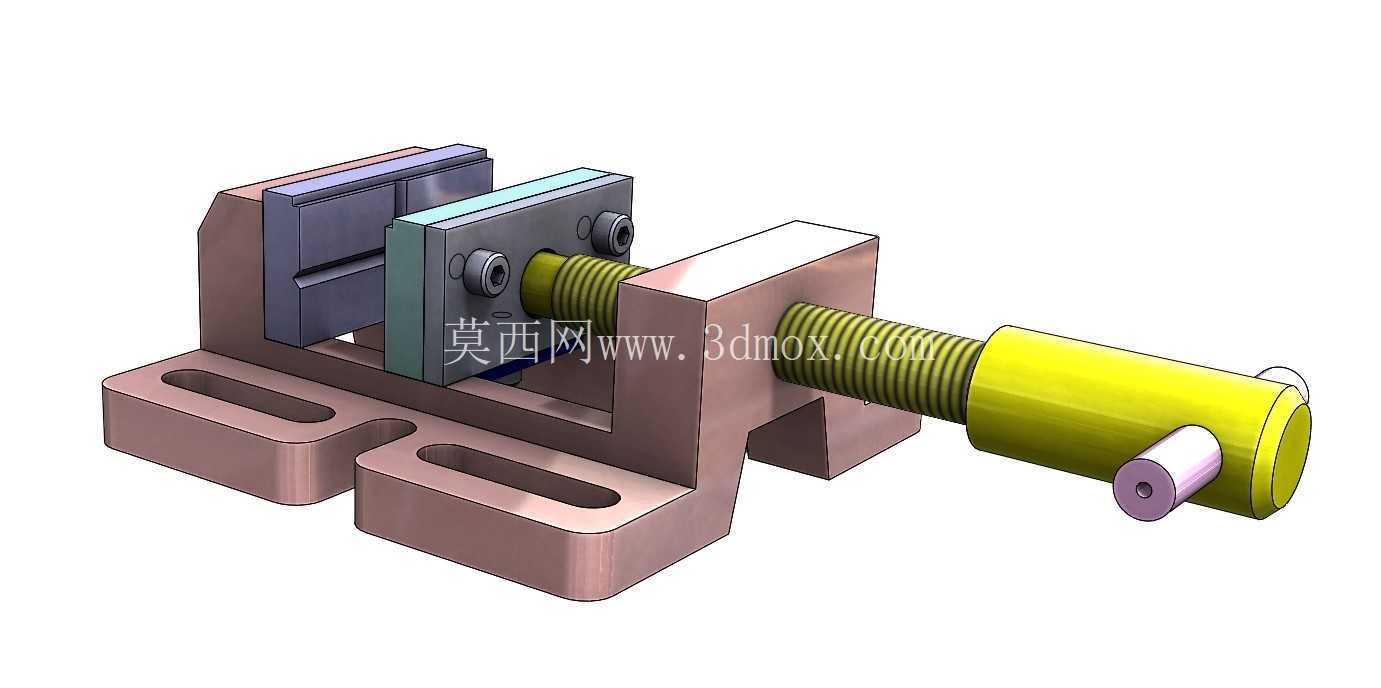

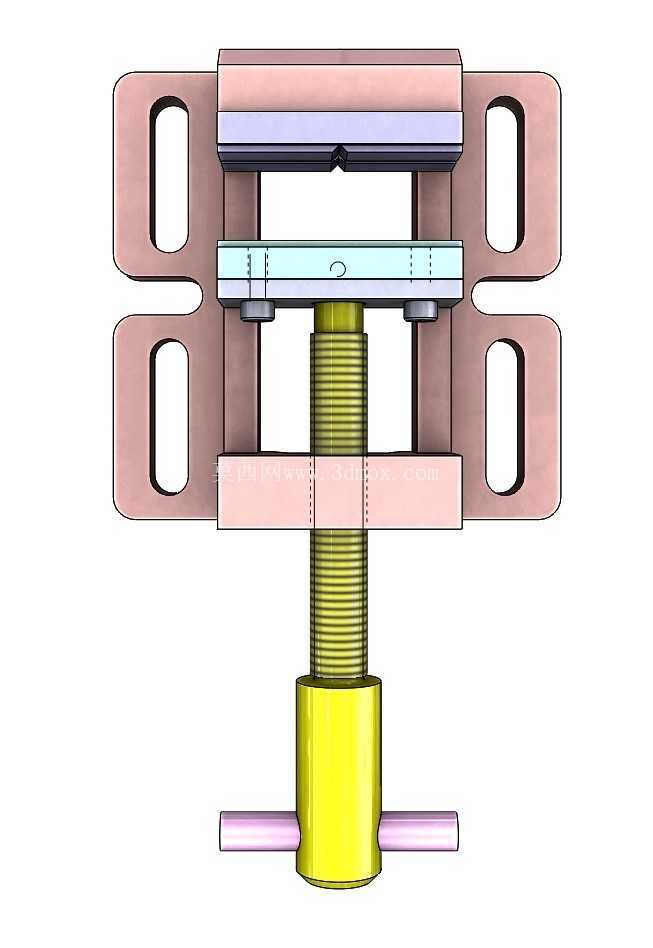

　　这款螺杆驱动的夹紧工装，是小型机加工工位、钳工装配台、教学实训场景里最常用的通用夹持部件，区别于重型台虎钳的大夹持力设计，它的整体结构更紧凑，适配钻床、小型铣床的工作台面安装，也可直接固定在实训操作台面上完成工件划线、小零件修配、轻量切削作业的夹持固定。从结构设计逻辑来看，整体采用分体式装配思路，底座部分设置了两条平行的长圆形安装槽，这一设计是为了适配工作台面不同间距的T型槽安装孔位，安装时无需严格对齐孔距，可顺着长槽调整台钳整体的固定位置，给工位布置留出足够的调整余量，安装槽的沉台设计可以让固定螺栓的头部完全埋入槽内，不会突出底座表面干涉活动钳身的滑动行程。固定钳身与底座为一体化铸造结构，保证夹持时的整体刚性，

　　活动钳身通过底部的导向凸台与底座的导向槽配合，滑动过程中不会出现偏摆，保证夹持面的平行度。传动部分采用梯形螺杆结构，这类螺纹的自锁性能优异，夹紧工件后不会因为加工过程中的振动出现松脱，螺杆末端的手柄采用偏心穿销的固定方式，转动手柄时可以获得更大的力臂，操作人员不需要施加过大的手动力就能获得足够的夹持力，手柄端部的限位销可以防止手柄从螺杆上脱出，同时也方便快速转动螺杆调整钳口开合距离。钳口部分采用可拆卸式的硬化钳口板，两块钳口板表面都加工有交叉的防滑齿纹，加持金属工件时可以增大摩擦力，避免工件在钻削、锉削过程中出现移位，当钳口板磨损后，只需要松开固定螺丝就能快速更换，不需要更换整个钳身部件，降低长期使用的维护成本。

　　从实际使用的边界尺寸来看，这类小型台钳的钳口最大开合距离适配100mm以内的小型零件夹持，整体底座的占地面积不超过200mm×100mm，不会占用过多的工作台面空间，钳身的整体高度控制在80mm左右，安装在工作台面上后，工件的夹持高度刚好适配小型钻床的主轴行程范围，不需要额外加装垫高块就能完成钻孔、铰孔作业。在建模学习层面，这套结构完整覆盖了螺纹传动、间隙配合、装配约束的典型机械设计要点，固定钳身与活动钳身的导向配合需要严格控制公差，既要保证滑动顺畅无卡滞，又要避免间隙过大导致夹持精度下降；螺杆与活动钳身的连接采用周向固定、轴向可转动的配合结构，转动螺杆时可以带动活动钳身平稳前后移动，不会出现螺杆跟转的问题。实际生产场景中，

　　这类台钳除了机加工工位使用，也常被布置在装配流水线的检验工位，用来固定小型零部件完成外观检查、螺丝紧固等作业，相比气动、液压夹紧工装，它不需要外接动力源，完全依靠手动操作，布置灵活，不受工位气源、电源条件的限制，而且夹持力可以通过操作人员的手感灵活控制，加持薄壁类、易变形的小零件时，可以避免加持力过大导致零件变形。设计过程中，底座的两个支撑脚做了加厚处理，承受夹紧力时不会出现底座变形，长安装槽的长度方向与钳身滑动方向垂直，安装固定时可以顺着槽调整台钳在工作台面上的左右位置，适配不同的加工操作范围，钳身的所有棱角都做了倒角处理，避免操作过程中尖锐棱角划伤操作人员，符合工装设计的安全要求。
