OpenMV视觉云台双轴倾斜支撑结构

　　做嵌入式视觉调试的工程师大多遇到过这类问题：视觉模块固定后角度调整受限，要么只能单轴俯仰，要么转动时线缆拉扯严重，尤其是搭载OpenMV这类小型视觉模块做移动机器人、桌面视觉检测工位时，常规的打印支架要么强度不够，转动旷量太大，要么安装兼容性差，没法适配不同厚度的视觉板卡。这套双轴倾斜支撑结构，就是针对小型视觉模块的角度调整需求设计的，核心解决两个实际工程痛点：一是双轴转动的支撑刚性，二是多规格视觉模块的安装兼容性。

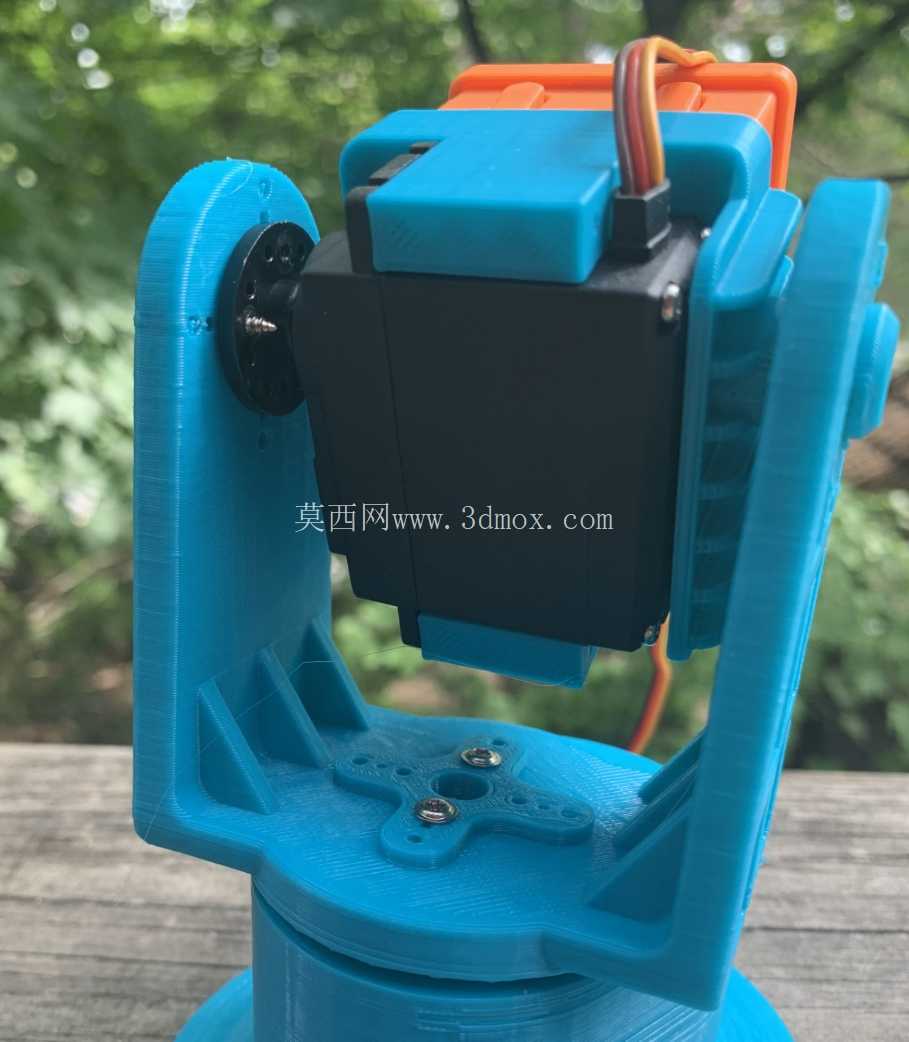

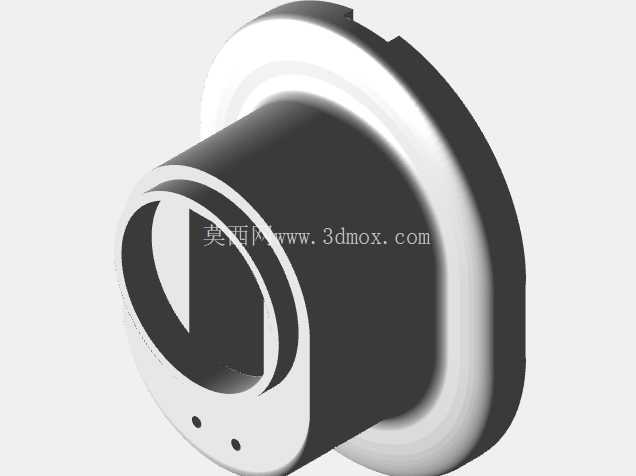

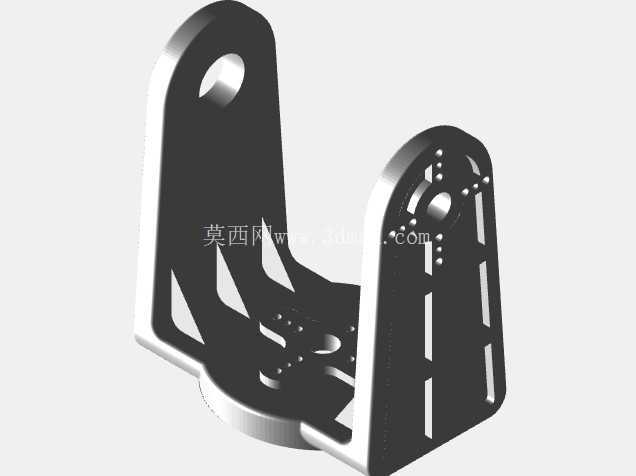

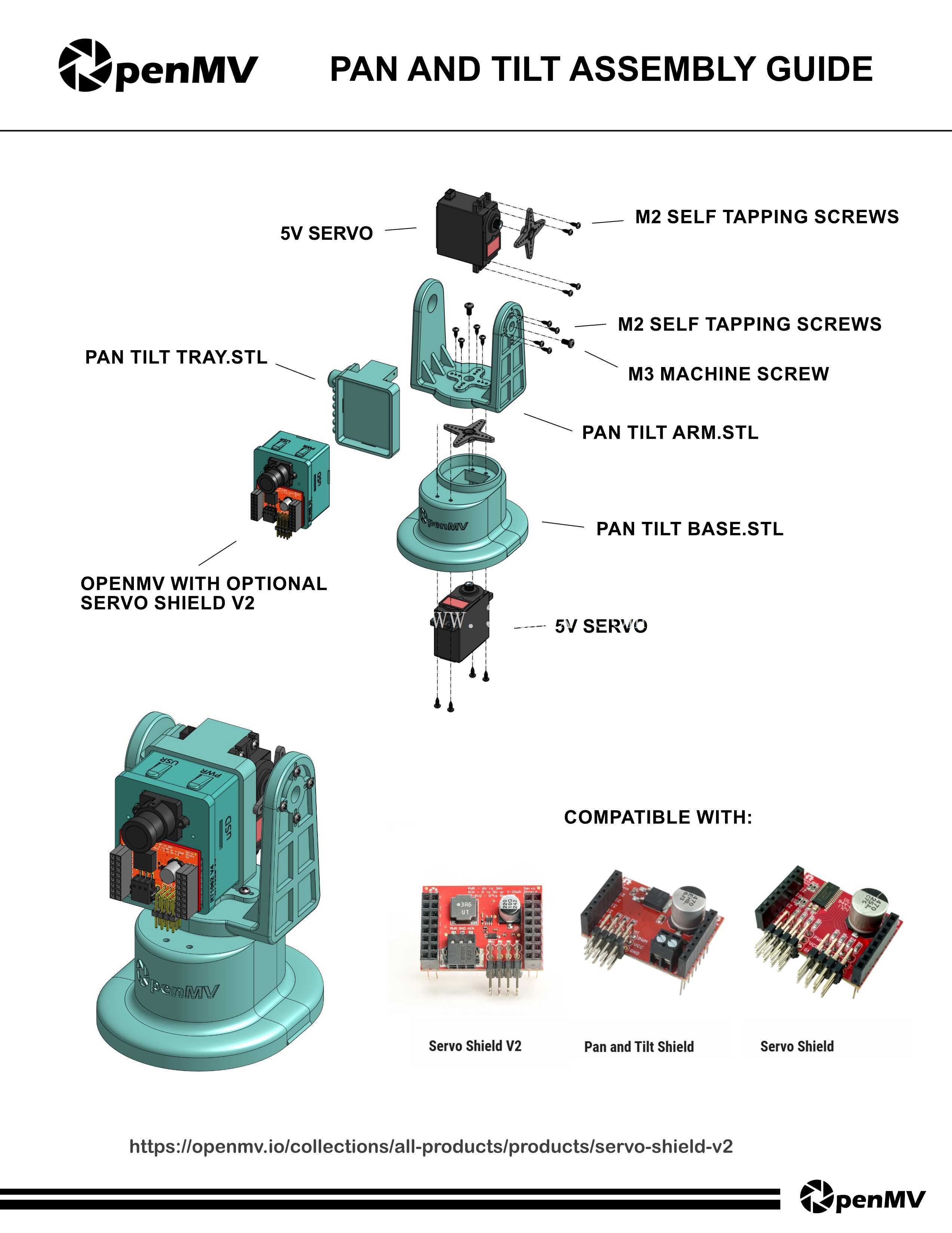

　　从结构布局来看，整套组件分为底座回转支撑、双侧俯仰支架、中部安装仓三个核心部分。底座采用带法兰边的圆柱结构，法兰边预留两个对称安装孔，适配1/4-20规格的标准紧固件，既可以直接通过压入六角螺母的方式固定在三角架顶端，也能通过穿装螺钉固定在设备台面、移动机器人顶部的安装平面上，底座的圆柱段内置舵机安装位，可直接嵌入标准RC伺服电机，输出轴直接连接上部俯仰支架的回转中心，省去额外的联轴器结构，减少传动间隙。双侧俯仰支架采用对称式筋板结构，非安装面做了网格状减重筋设计，在保证3D打印件结构刚性的前提下，尽可能降低转动部分的惯量，避免舵机带载过大出现丢步问题，支架的弧形侧边预留了齿状限位结构，可配合限位螺钉限制俯仰角度范围，防止转动过度拉扯视觉模块的连接线缆。

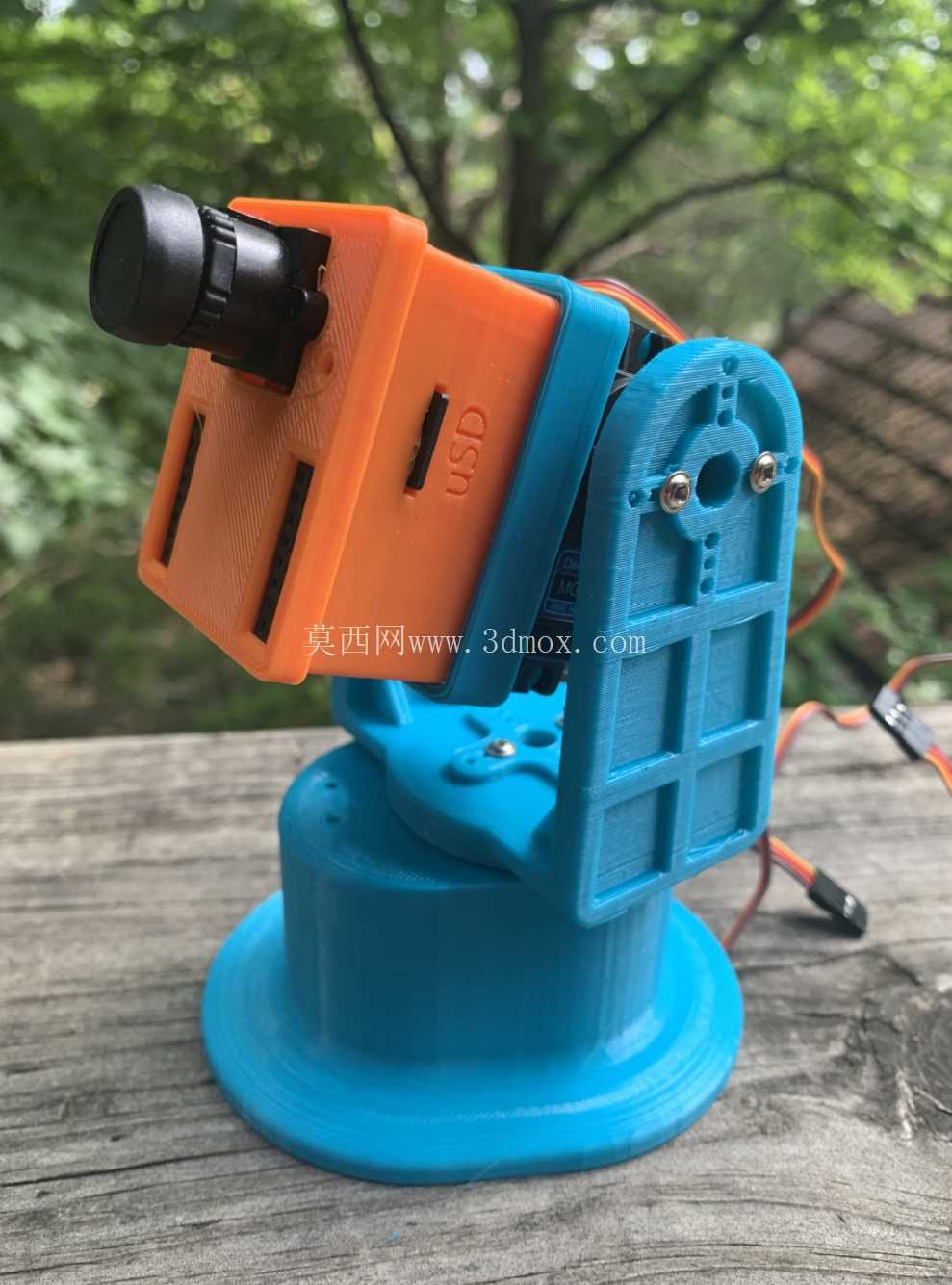

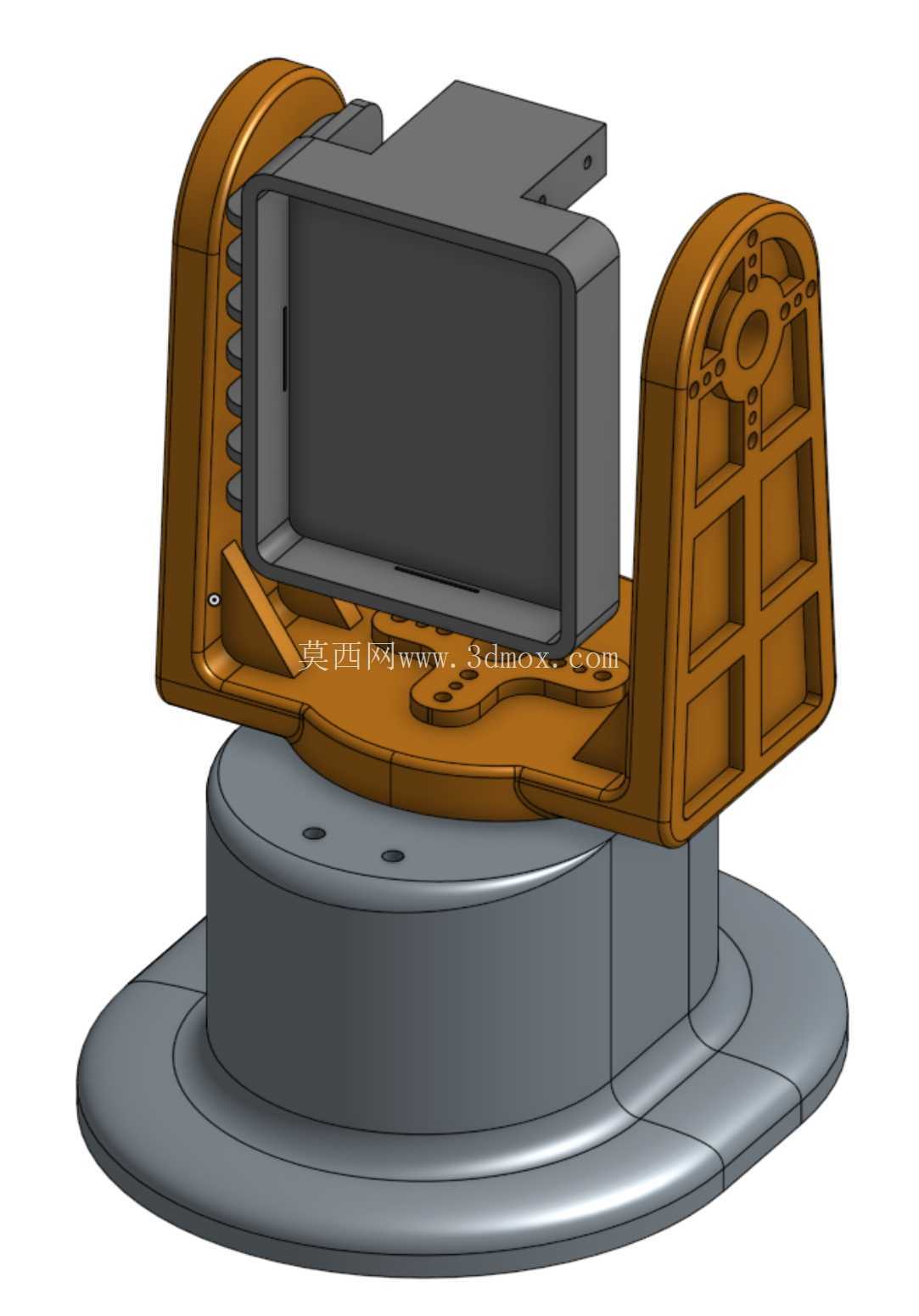

　　中部的安装仓采用框式开放式结构，仓体内侧预留了不同厚度的卡位台阶，既可以直接卡装标准尺寸的OpenMV凸轮箱，也能通过自攻螺钉固定其他尺寸接近的视觉板卡，安装仓的背部预留了走线缺口，视觉模块的排线、电源线可以从缺口处直接引出，顺着俯仰支架的侧边走线槽连接到底部的控制板，避免转动过程中线缆与结构件发生摩擦剐蹭。整套结构的转动副设计没有采用额外的轴承件，直接通过3D打印的轴孔配合实现转动，轴孔间隙控制在0.2mm左右，既保证转动顺畅无卡滞，又不会出现明显的旷量，适合桌面级FDM3D打印直接制作，不需要额外的金属加工件配合。

　　实际应用场景中，这套结构可以直接搭载在小型移动巡检机器人上，作为视觉云台的倾斜调整机构，配合底部的回转舵机实现水平360度、俯仰正负45度的视角调整，满足视觉巡检、目标追踪的角度调整需求；也可以固定在桌面检测工位上，作为工业视觉检测的角度调整支架，调整视觉模块的拍摄角度，适配不同高度的检测工件；甚至可以用在DIY的桌面云台相机项目中，作为摄像头的支撑调整结构。安装边界方面，整套组件的底座法兰直径控制在100mm以内，俯仰支架展开后的最大宽度不超过90mm，安装仓内部的有效安装尺寸适配标准OpenMV模块的外形尺寸，同时预留了2mm的调整间隙，允许粘贴薄海绵垫来减震，避免舵机转动时的振动传递到视觉模块上，影响成像清晰度。

　　设计过程中特意规避了常规3D打印云台的常见问题：比如双侧支架的同轴度问题，通过一体化的底座连接结构保证两个俯仰轴孔的同轴度公差，打印时不需要额外支撑就能保证孔位精度；舵机安装位采用卡槽式固定，不需要额外的舵机盘螺钉，直接将舵机输出轴卡入支架的驱动槽内即可传递扭矩，安装拆卸都很方便；所有的棱角位置都做了R2以上的圆角处理，既避免打印时出现应力集中导致的层间开裂，也能防止安装调试时划伤操作人员。结构的受力路径经过优化，俯仰转动时的载荷直接通过两侧支架传递到底座的舵机输出轴上，不会出现单侧受力导致的支架变形问题，即使长时间保持某一俯仰角度，也不会出现支架蠕变下垂的情况，满足长期固定使用的需求。
