可调式压紧定位执行机构三维结构

项目分类:通用机械零部件 发布时间:2024-11-12 ID:790305
  • 可调式压紧定位执行机构三维结构
  • 可调式压紧定位执行机构三维结构

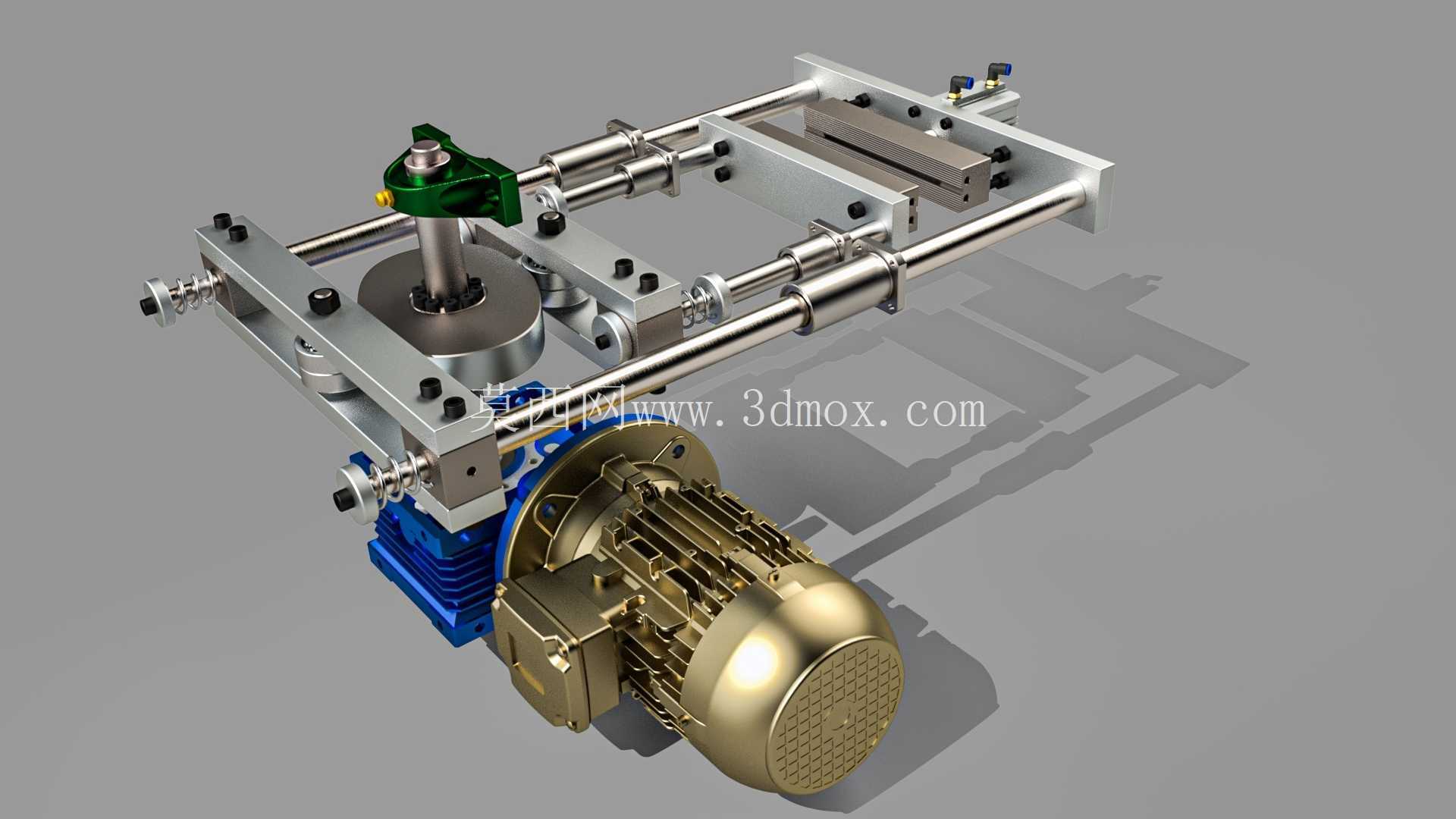

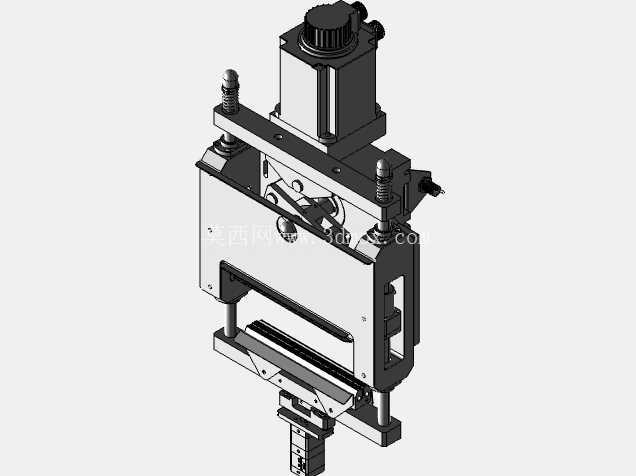

  这套可调式压紧定位执行机构,最初是为电子元器件组装线的治具工位做配套设计的,在小尺寸零部件压装、PCB板定位夹持、薄型工件贴合工序里都能适配,日常产线换型时不用重新制作整套工装,只需要调整上部驱动件的安装位置和下部压头的伸出量,就能覆盖30毫米到120毫米区间内不同厚度工件的压紧需求。从结构布局来看,上部的驱动单元采用立式安装方式,通过四颗内六角螺栓固定在中部的承载立板上,驱动轴向下延伸连接到中部的滑动压架,立板两侧对称布置了两根带缓冲弹簧的导向导柱,导柱与压架之间采用直线轴承配合,下压过程中能保证压头的平行度误差控制在0.02毫米以内,避免压偏工件造成外观损伤或者装配错位。

  设计的时候特意把承载立板做成了带镂空减重槽的结构,不是为了省材料,而是考虑到产线工位上方的安装空间有限,整体重量控制在3.2公斤左右,工人换型时单人就能完成拆装调整,不用借助起重辅助设备。下部的压头组件做了快拆接口,压头和滑动架之间用卡槽加锁紧螺钉固定,针对不同材质的工件,可以更换橡胶压头、尼龙压头或者金属平压头,压合软质工件比如泡棉、塑胶壳的时候不会留下压痕,压合金属接插件的时候也能保证足够的压紧力不会打滑。两侧的缓冲弹簧在驱动件回程的时候能提供稳定的复位力,同时下压到极限位置时能起到过载缓冲的作用,避免驱动件硬顶造成内部齿轮或者丝杆的损伤,实际产线测试的时候,连续一万次下压循环,弹簧的预紧力衰减不到5%,不用频繁调整预压量。

  安装边界上,整个机构的横向安装孔位间距是80毫米,纵向安装基准面到压头最下端的最大伸出距离是150毫米,最小收回距离是60毫米,安装时只需要在配套的工装机板上打四个对应直径的通孔,用M6的螺栓就能完成固定,不需要额外做定位销孔,因为立板和安装面贴合的基准面做了0.8微米的粗糙度处理,靠螺栓锁紧的摩擦力就能保证工作时不会移位。导向导柱的下端做了限位挡圈,能防止压架超程脱出,就算驱动件出现控制信号误动作,也不会造成整个机构解体,避免产线出现安全事故。

  在功能拓展性上,中部的滑动压架侧面预留了传感器安装位,可以加装接近开关来检测压头的下压位置,接入产线的PLC控制系统就能实现压紧到位的信号反馈,不用额外做安装支架。压架的正面还预留了两个M4的螺纹孔,可以加装辅助定位挡片,针对异形工件做侧向定位,不用重新加工整个压架结构。当初做结构校核的时候,特意用有限元做了受力仿真,在最大500牛的压紧力下,承载立板的最大变形量只有0.012毫米,完全能满足电子组装、小五金压装这类轻载压紧工序的精度要求,不会因为长期受力出现结构变形导致精度下降。

  不同于市面上常见的固定行程压紧气缸组件,这套结构把导向、缓冲、快换、可调几个功能整合到了一起,不需要用户自己搭配导柱、轴承、弹簧这些零散配件,拿到三维模型之后只需要根据自己的工位安装尺寸调整安装孔的位置,就能直接导出工程图投产,省去了零散选型组装的调试时间。实际应用里除了电子组装线,在小型零部件的气密性检测工位、标签贴合工位、小型冲压件的取放定位工位也能适配,只要压紧力需求在500牛以内的轻载工装场景,都可以通过调整压头形式和驱动件参数来匹配使用。
