断路器发电机构齿轮齿条传动结构

　　这套结构核心依托齿条与小齿轮的啮合传动实现能量转换，区别于传统发电装置需要持续稳定输入动力的特性，它可以捕捉断路器动作过程中极短行程的机械位移，将原本会以冲击、振动形式耗散的机械能转化为电能输出，不需要额外配置外接动力源，也不用占用独立的安装空间，完全依托断路器本体的动作逻辑完成能量采集。从实际应用场景来看，这类结构多适配于中高压输配电场景下的断路器设备，尤其是户外部署、取电困难的柱上断路器、环网柜内置断路器，以往这类位置的断路器状态监测模块往往需要依赖长距离布线取电，或者定期更换电池维护，不仅运维成本高，在极端低温、强电磁干扰环境下电池供电的可靠性也会大幅下降，这套发电结构可以在断路器每次分合闸动作的瞬间完成能量采集，为本地的状态传感、信号传输模块供电，实现无源化的状态监测，不需要额外敷设供电线路，也规避了电池更换的运维工作量。

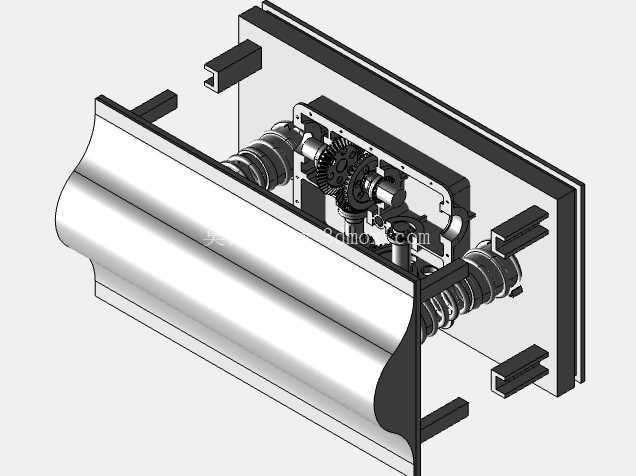

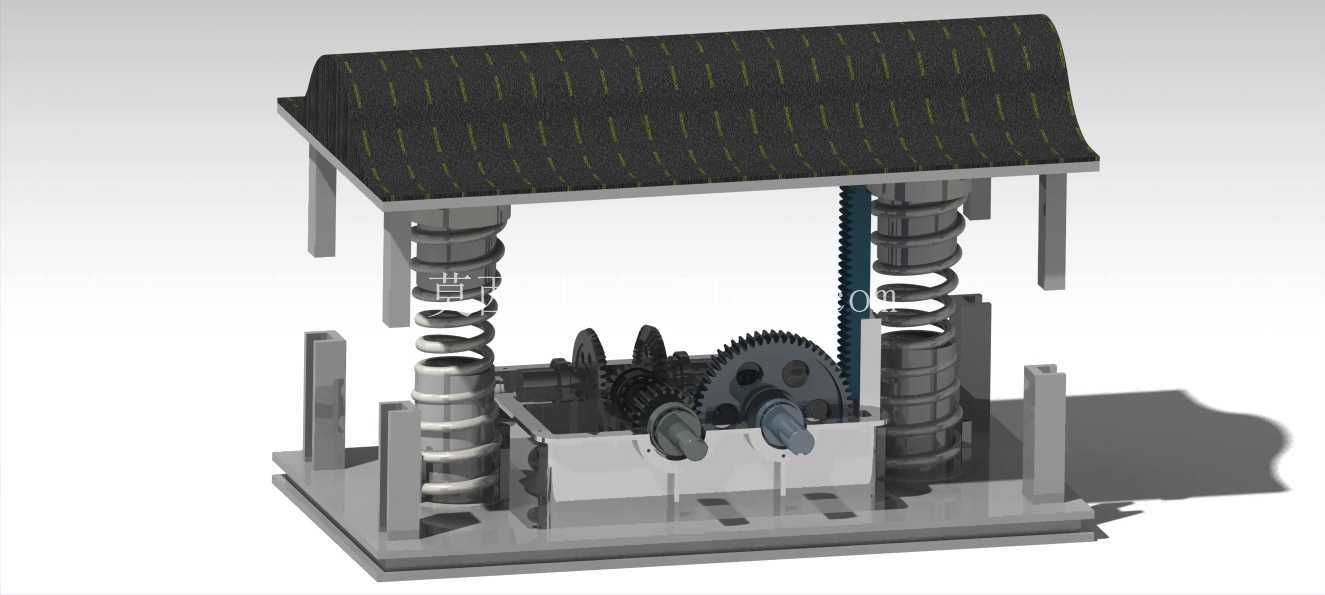

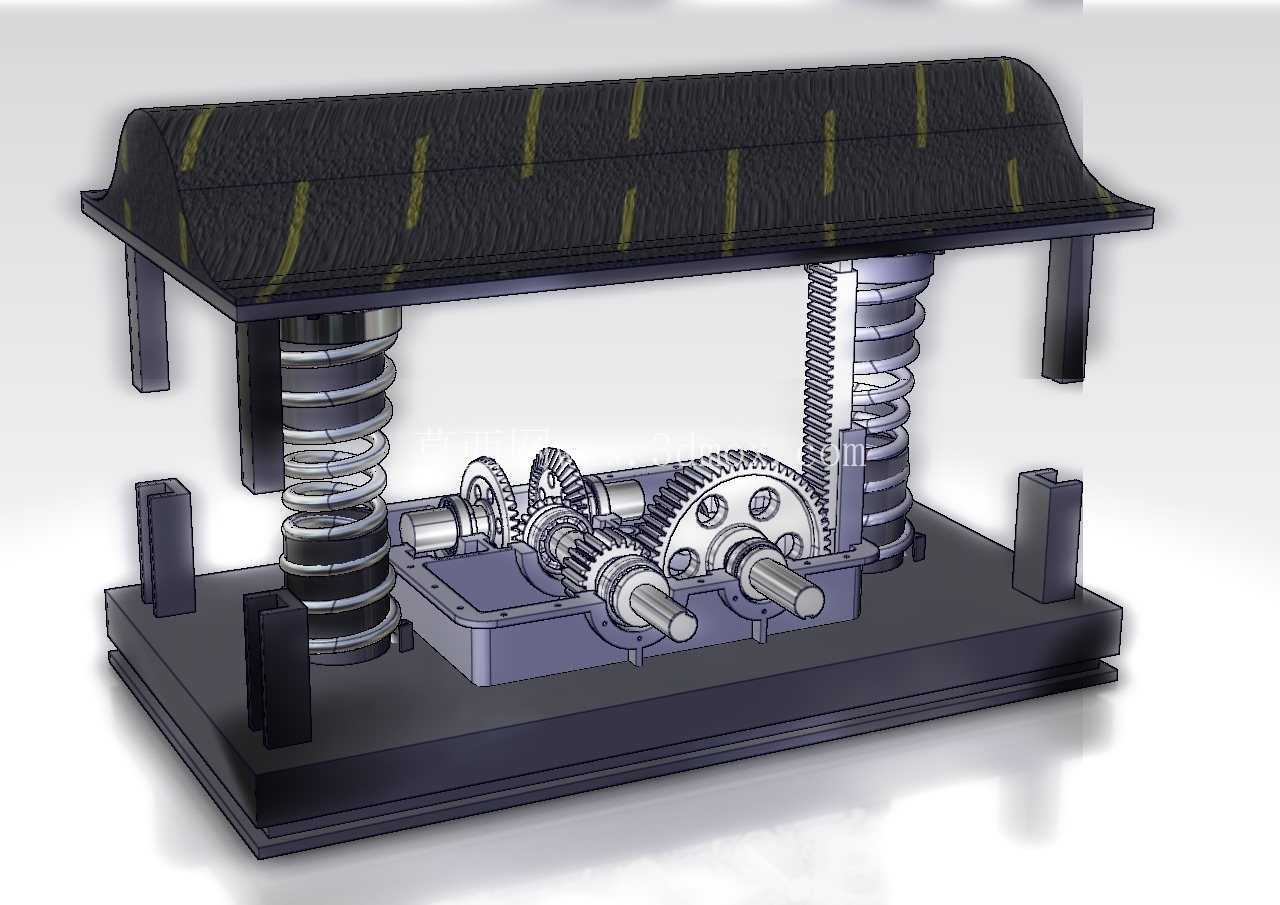

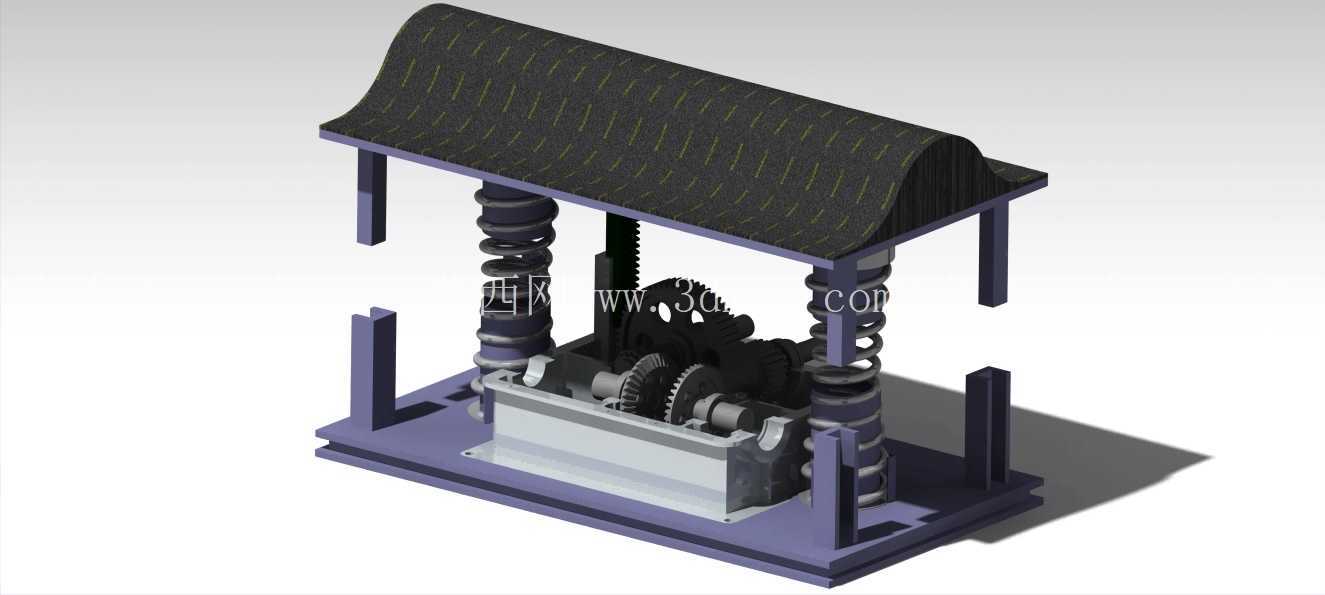

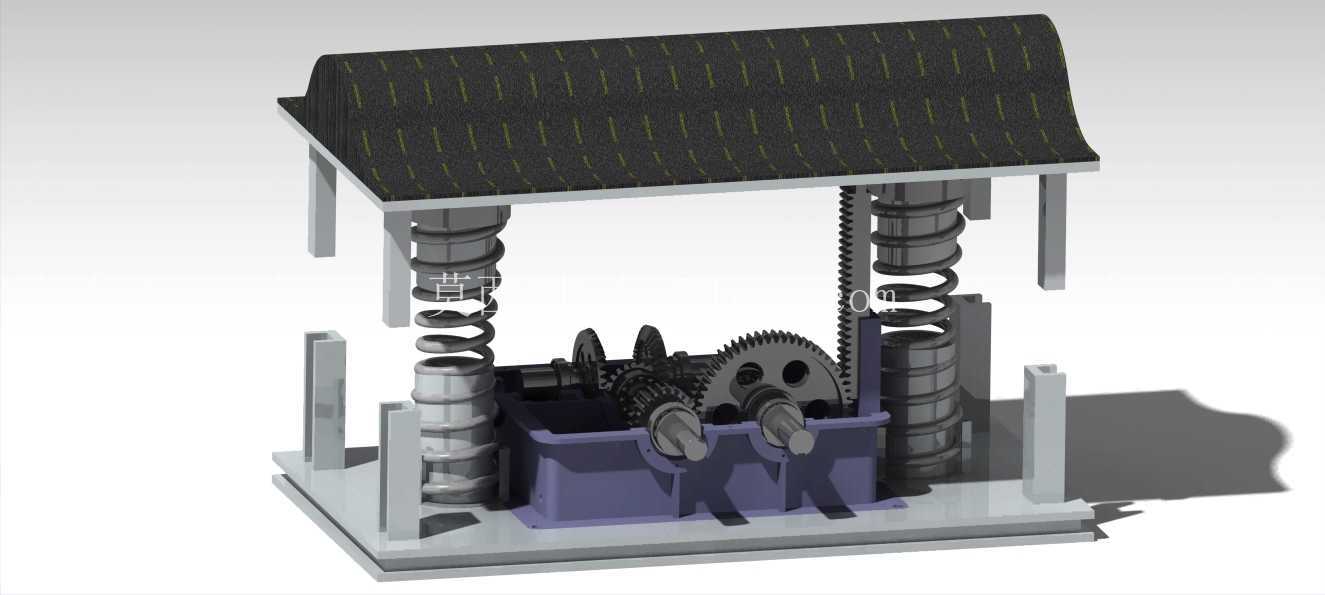

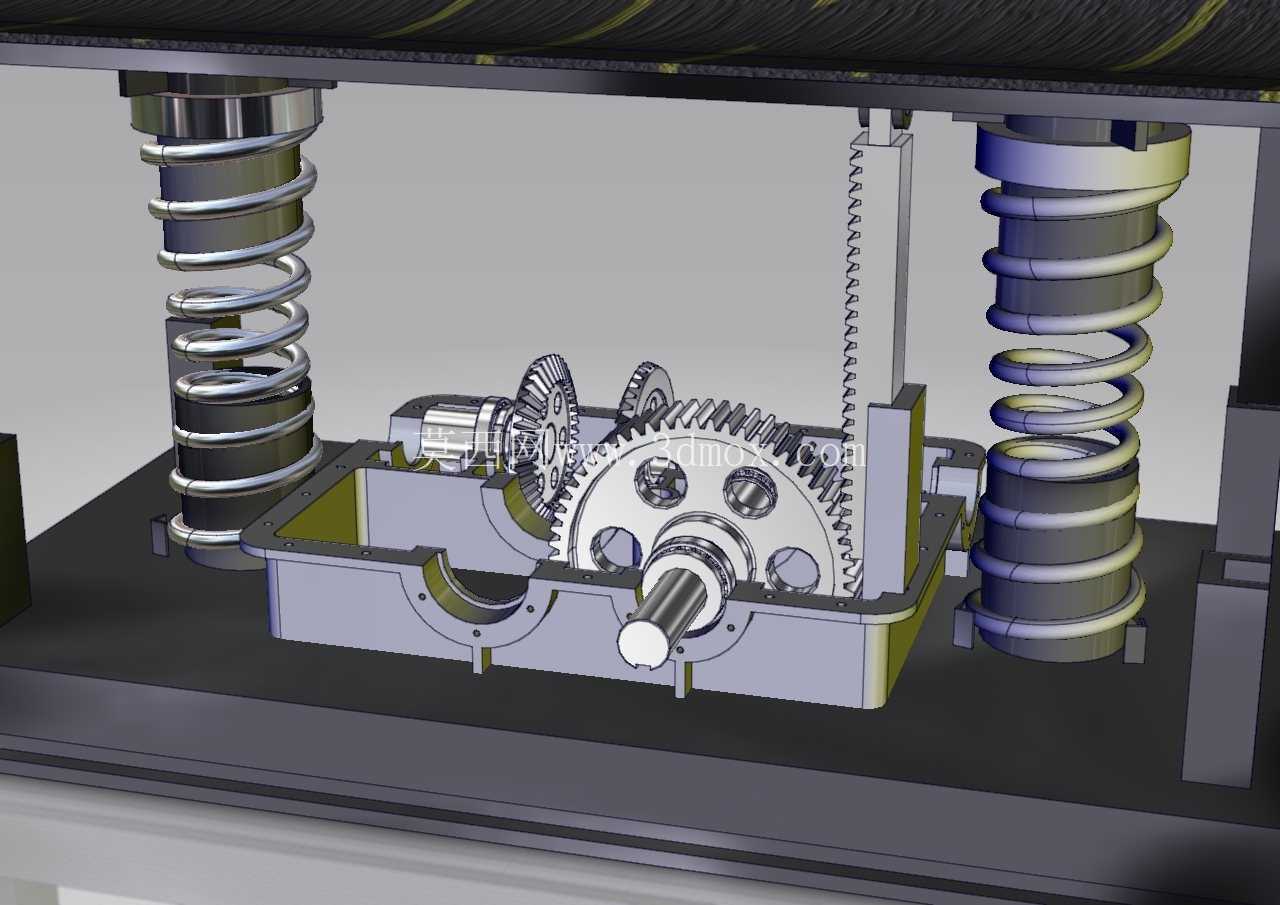

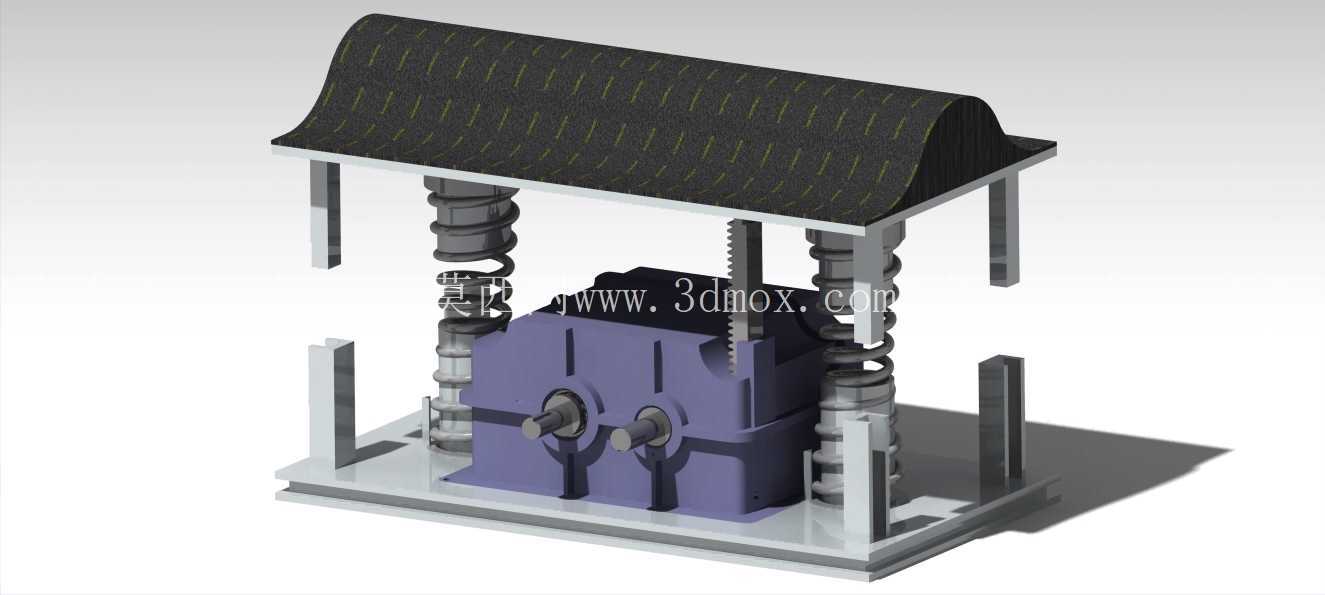

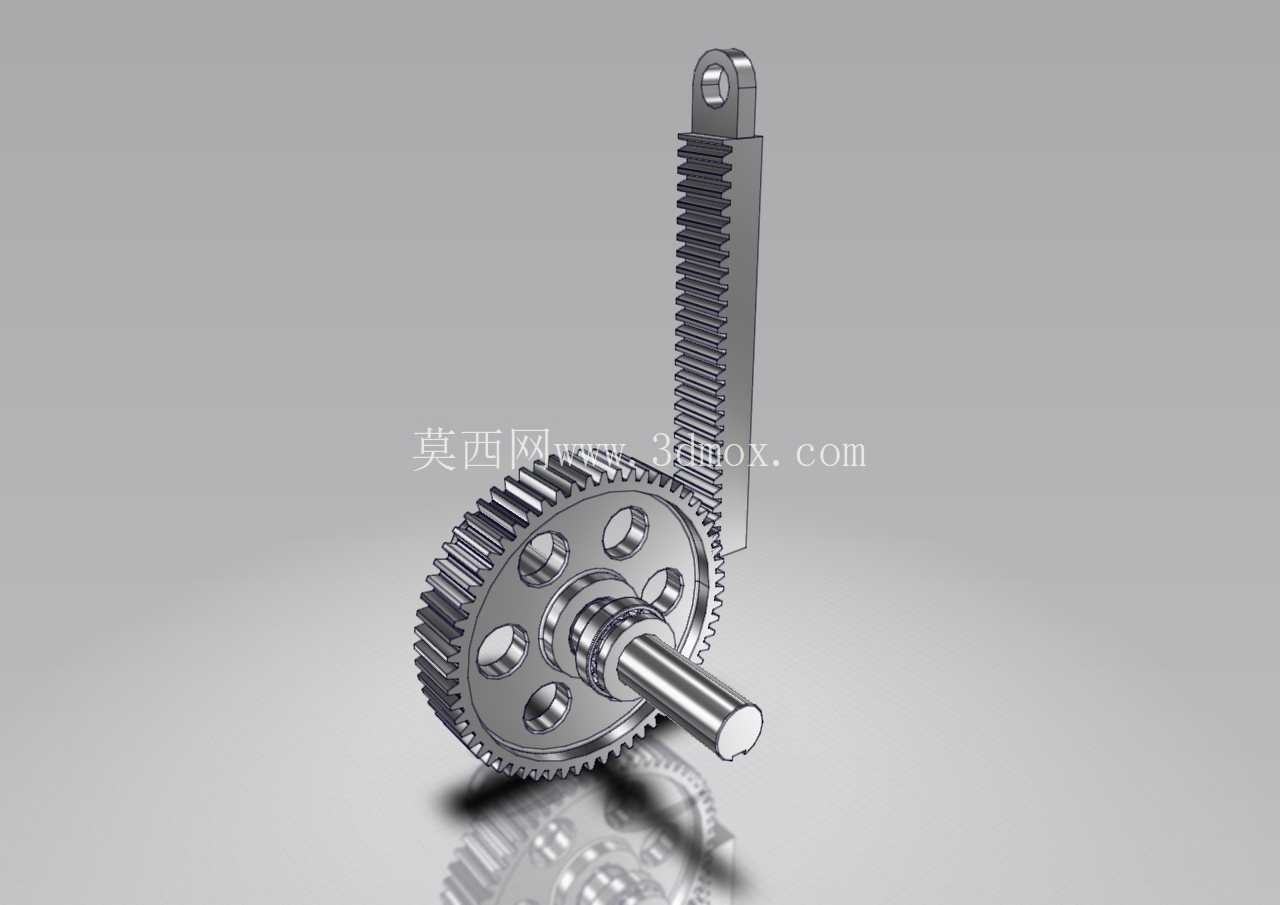

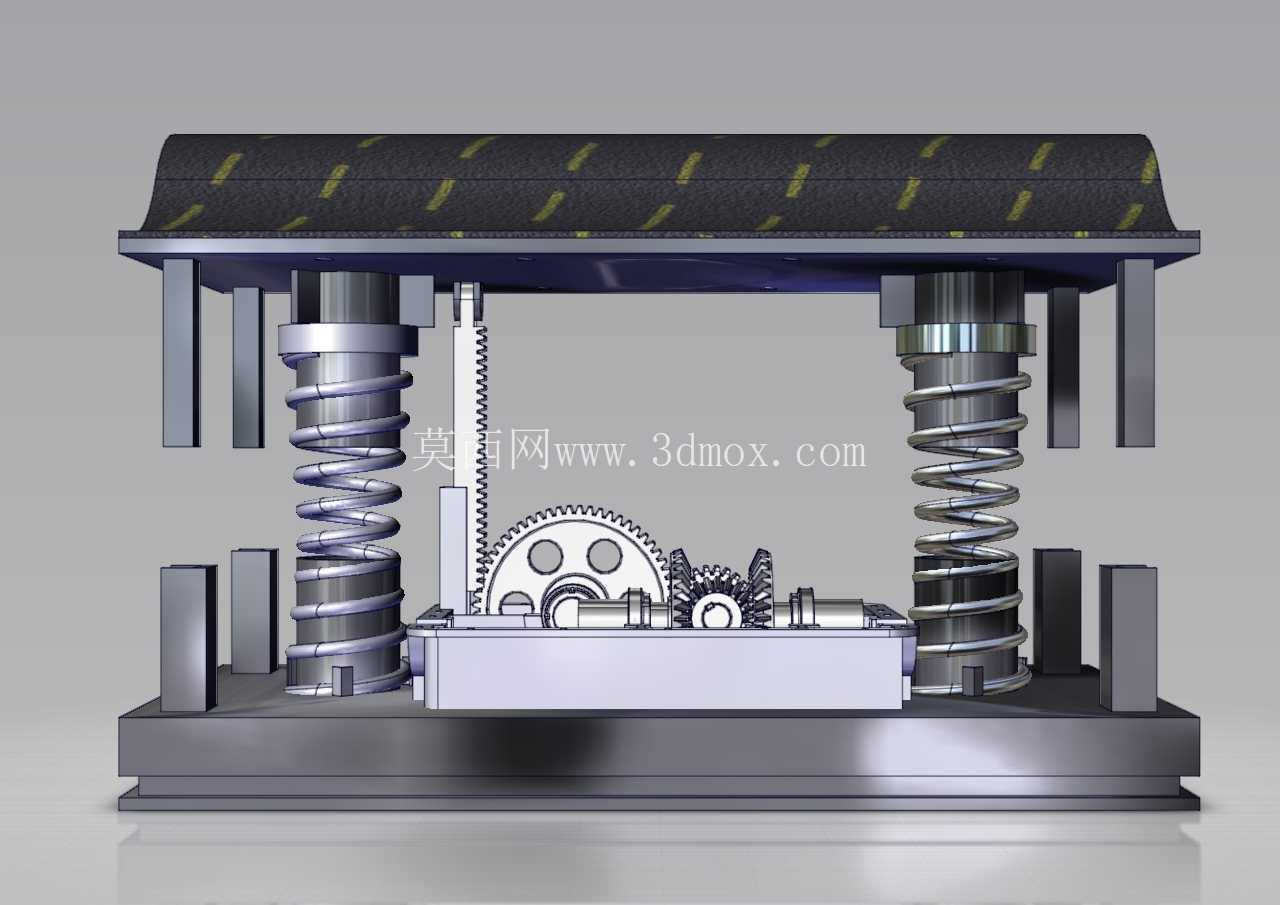

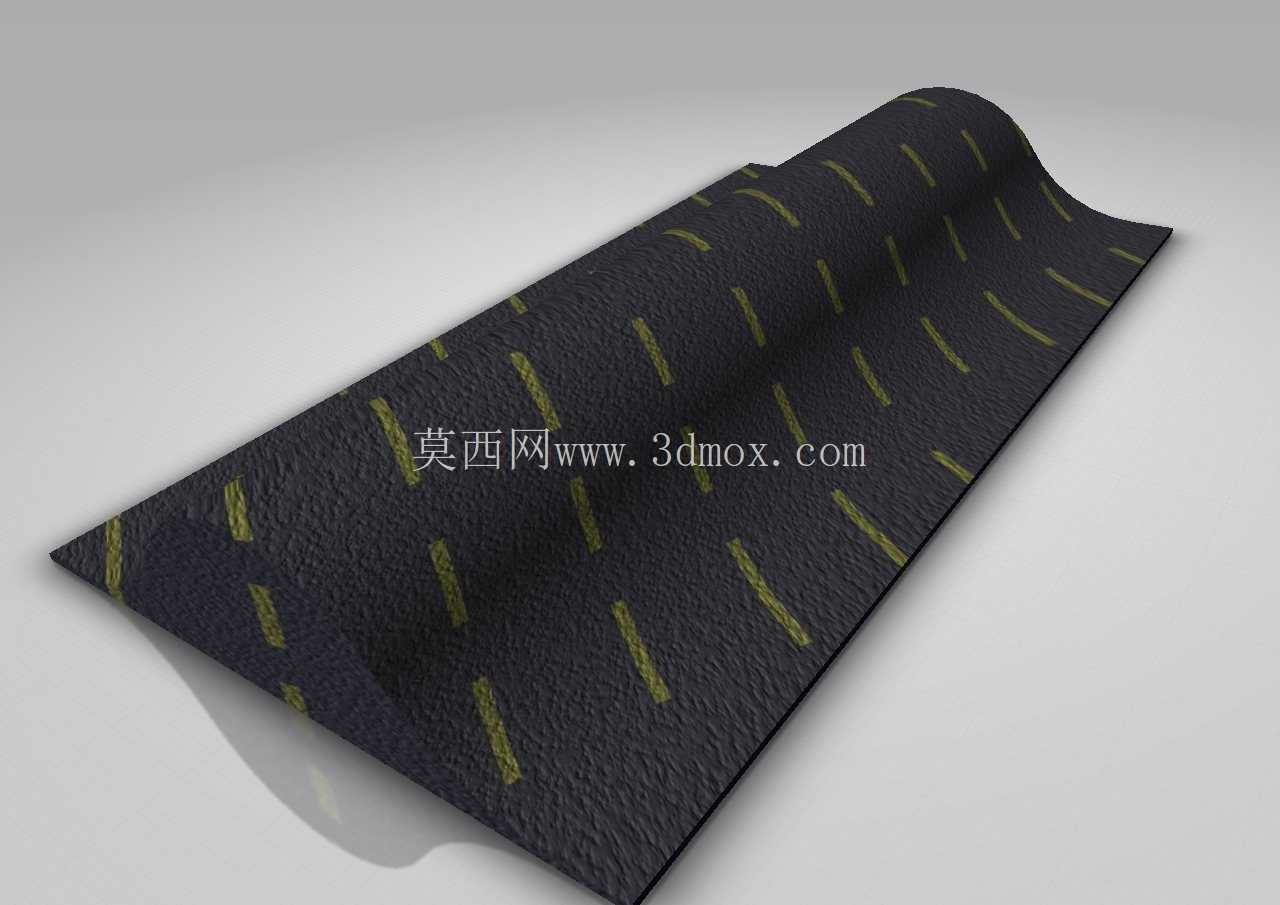

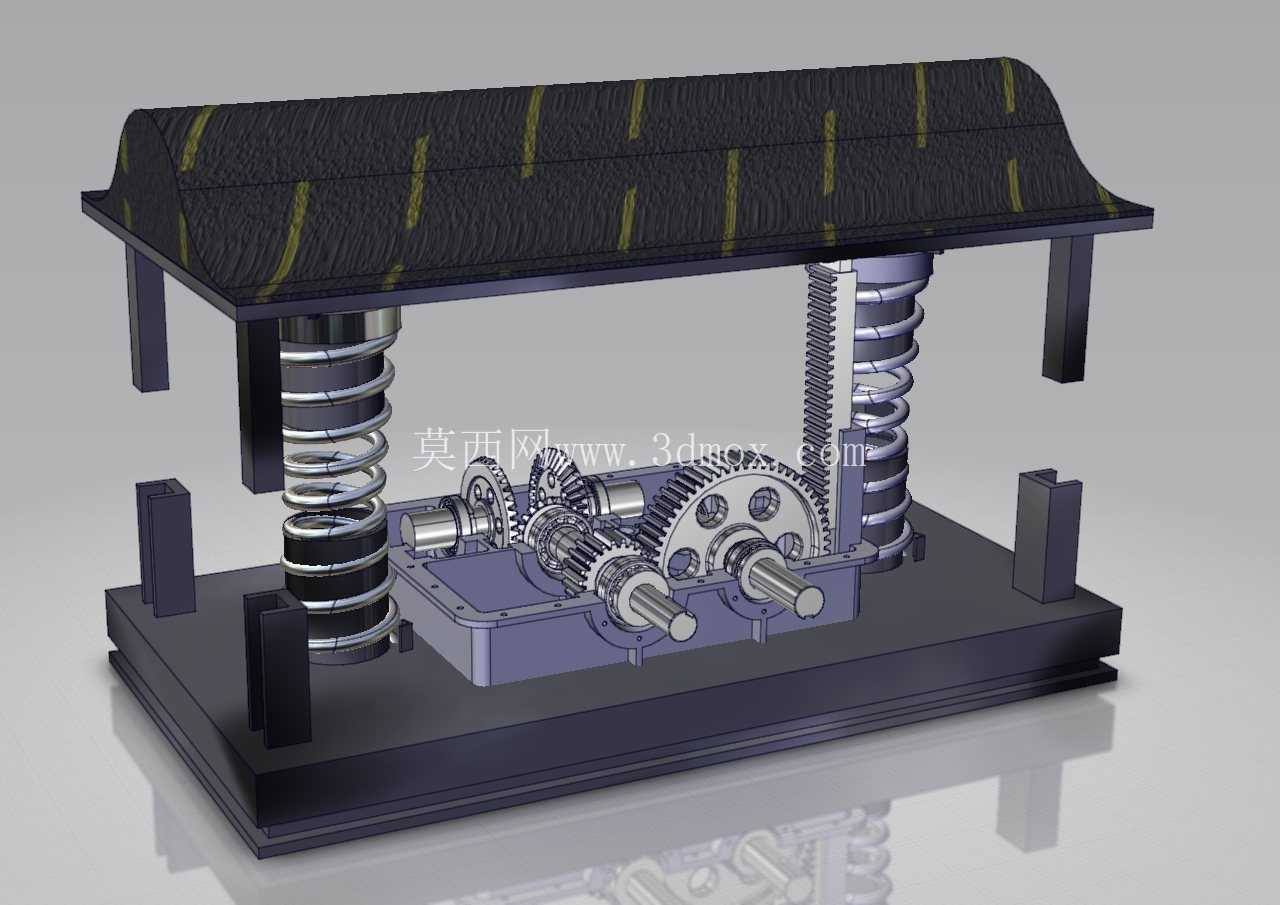

　　从功能特性上看，整套结构采用对称式弹簧储能布局，顶部的弧形顶板是动作输入端，直接对接断路器操作机构的动作输出端，当断路器执行分闸或者合闸操作时，操作机构会带动顶板产生竖直方向的位移，这个位移行程通常只有几十毫米，动作持续时间不足百毫秒，如果直接用这个位移驱动齿轮转动，瞬时转速波动极大，根本无法满足发电模块的输入要求，因此设计时在顶板下方两侧对称布置了两组储能弹簧，顶板下压的过程中首先压缩弹簧储存能量，当位移到达设定阈值后，弹簧储存的能量会均匀释放，带动与齿条固连的导向柱做平稳的竖直运动，齿条再驱动啮合的齿轮组完成转速提升，最终带动发电转子转动输出电能。两侧对称布置的导向柱可以完全抵消齿条运动过程中的侧向力，避免单侧受力导致的卡滞、磨损问题，齿轮组采用三级减速增扭？不对，是增速设计，因为齿条的直线运动速度有限，通过小齿数齿轮啮合大齿数齿轮的逐级增速，可以把输入的低转速提升到发电模块需要的工作转速区间，哪怕输入行程很短，也能让发电转子维持足够的转动时长，输出稳定的电能供给后端电路。

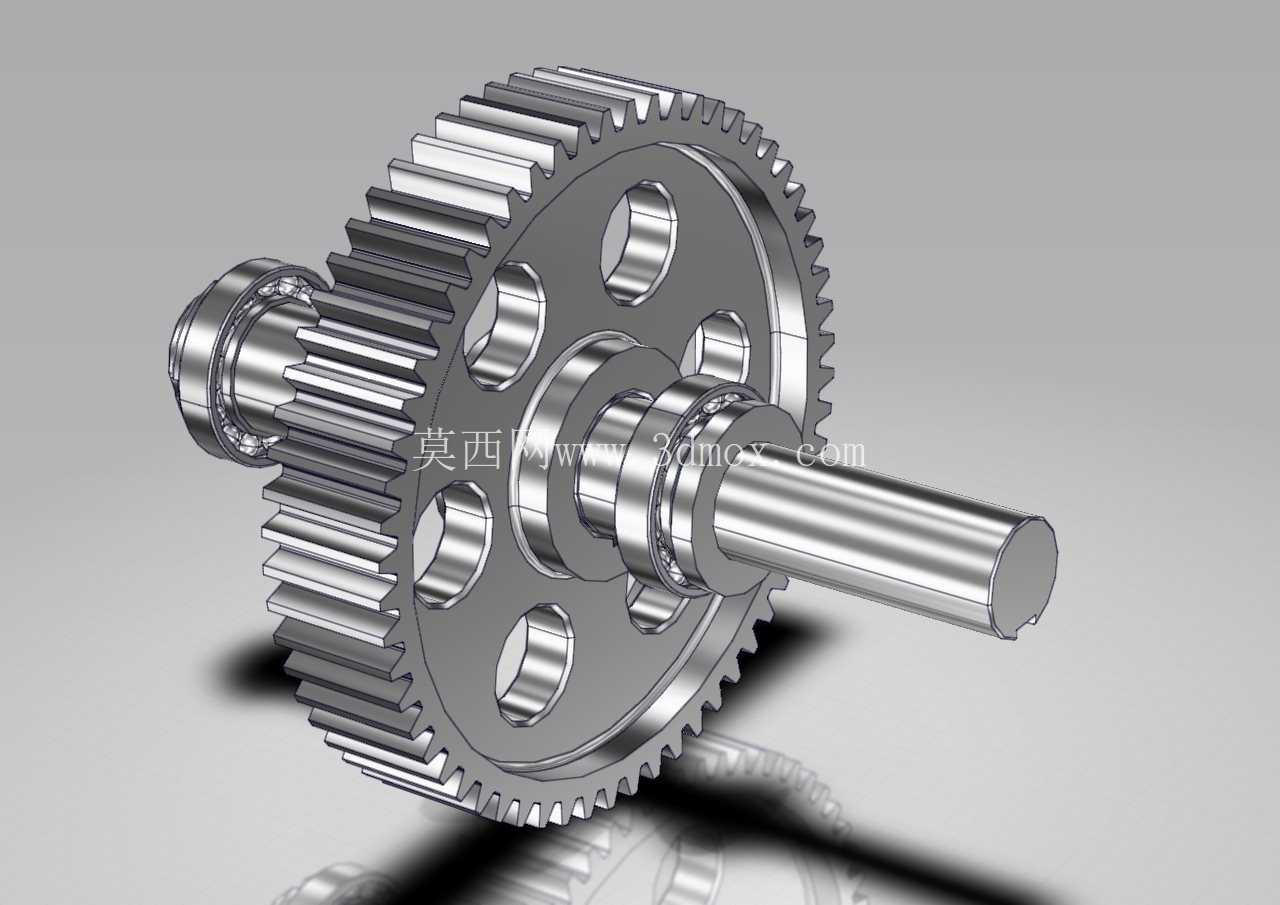

　　设计思路上，整套结构完全遵循断路器本体的安装边界做适配，没有额外突出的结构件，底部的安装基板预留了和断路器安装框架匹配的固定孔位，所有传动部件都布置在基板与顶板之间的封闭空间内，外部的灰尘、潮气不会直接侵入齿轮啮合面，适配户外配电设备的恶劣工作环境。结构的所有运动部件都做了等强度设计，弹簧的刚度参数经过匹配，既不会因为刚度过大增加断路器操作机构的动作阻力，导致断路器分合闸不到位，也不会因为刚度过小无法储存足够的能量驱动发电模块，齿轮的模数选择兼顾了结构强度与传动平稳性，齿面做了硬化处理，可以承受断路器数万次分合闸动作的冲击载荷，不会出现断齿、过度磨损的问题。导向柱与基板之间采用自润滑衬套配合，不需要定期加注润滑脂，减少后期维护需求，整个结构的外形尺寸完全控制在断路器机构室的剩余安装空间内，不需要对原有断路器的结构做任何改动，就可以直接加装在现有断路器的操作机构旁，适配存量设备的改造需求。

　　从安装边界来看，底部基板的固定孔位间距匹配主流断路器机构框架的安装螺孔间距，顶板的对接位置正好对准操作机构的动作输出摆臂，安装时只需要将基板固定在机构室的预留安装位，调整顶板与摆臂的对接间隙，保证摆臂动作时可以顺利带动顶板下压，不会出现空程或者干涉即可。整套结构的竖直高度不超过机构室的内部净空，水平方向的宽度不会触碰机构室内的其他分合闸部件，所有运动部件的运动行程都做了限位设计，顶板下压到极限位置时，弹簧不会被压并，齿轮齿条也不会出现脱啮的情况，复位时弹簧可以带动顶板回到初始位置，等待下一次动作触发。传动部分的齿轮组全部做了密封防护，避免机构室内的润滑脂、金属碎屑进入啮合面导致卡滞，发电模块的输出端直接预留了接线端子，可以直接对接本地的监测模块电路，不需要额外增加整流稳压的外置电路，结构本身输出的电能经过内置的整流模块处理后，可以直接为低功耗传感、通信模块供电，哪怕是多年未动作的断路器，只要执行一次分合闸操作，就能采集到足够的电能完成一次状态信号的上传，完全满足配电设备状态在线监测的实际使用需求。
