无转向架平车车体承载结构三维设计

　　这款无转向架平车车体结构，主要适配厂区内部短距重载转运、铁路货场固定线货物接驳、重型装备生产车间工位间物料周转场景，区别于干线铁路带转向架的通用平车，该结构直接适配固定轨距的厂内线路，省去转向架适配环节，降低整体承载面高度，更适合超高、超宽重型工件的转运作业。从实际使用场景来看，这类平车常用来转运钢结构件、铸锻毛坯、成型设备部件，不需要复杂的减震结构，依靠轨面的平顺性即可满足运输稳定性要求，日常作业中常与厂内轨道牵引车配合，单次承载能力可适配数十吨级的均质载荷，在重型机械制造厂区、冶金企业成品转运区、港口堆场固定作业线的应用占比不低。

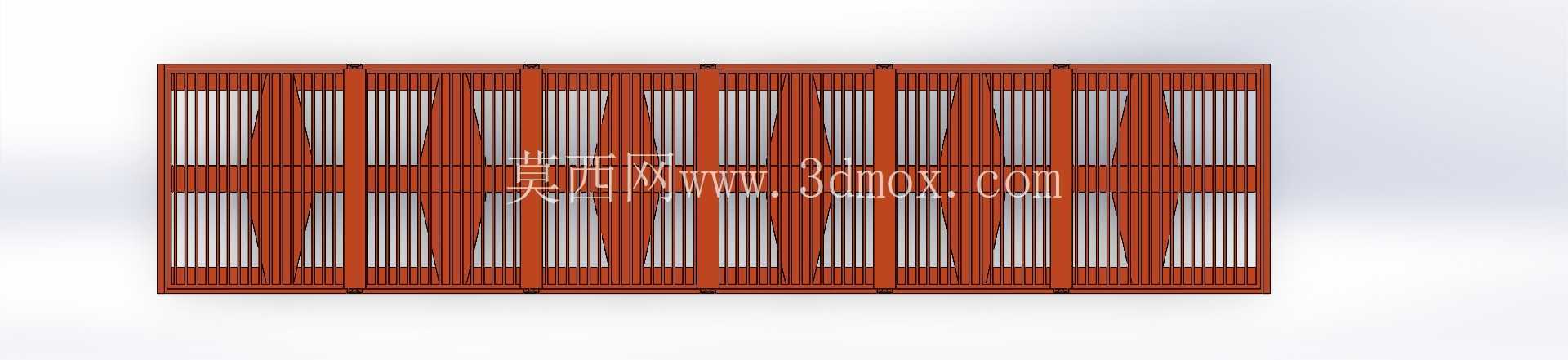

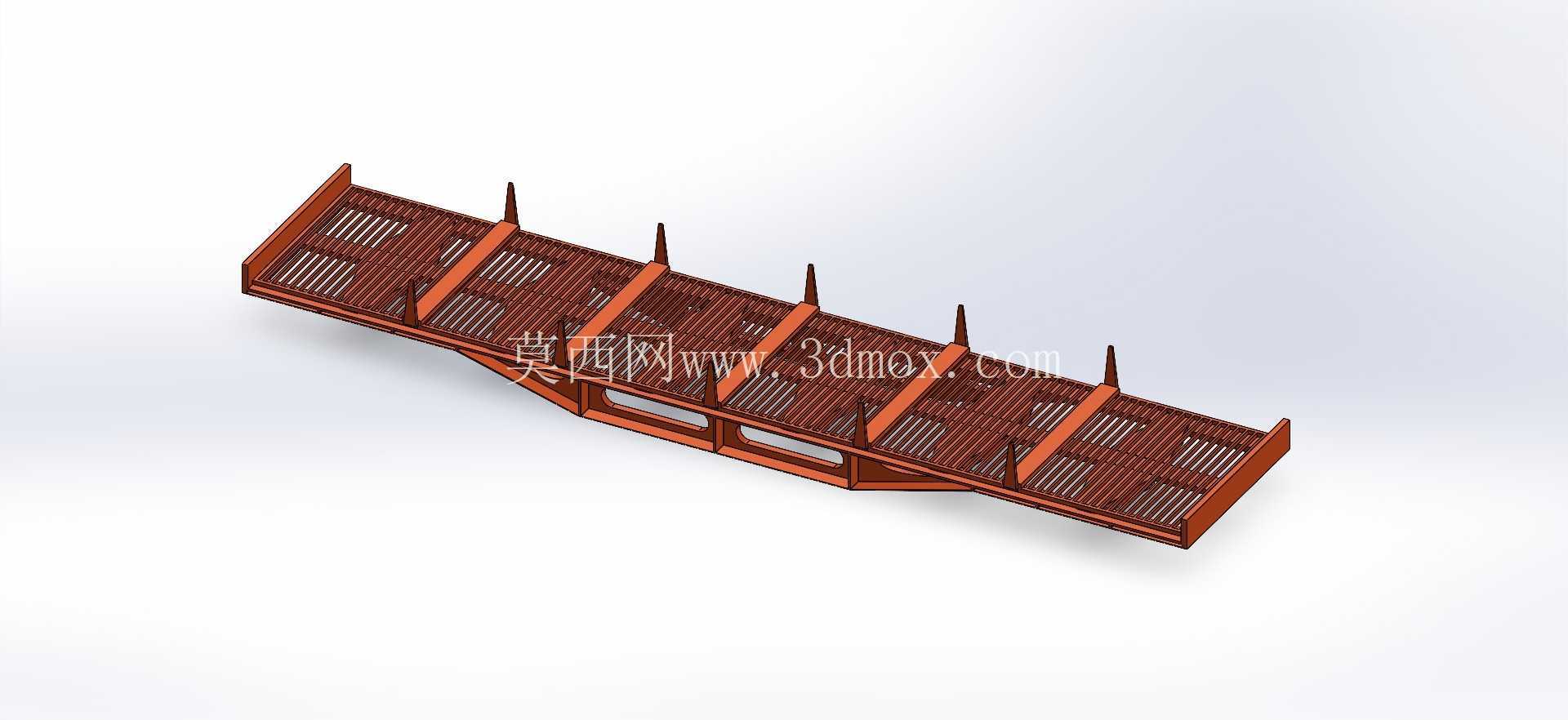

　　从功能特性来看，该车体采用框架式承载结构，主纵梁为变截面设计，中部承载区域梁体高度更大，向两端牵引连接位置逐步收窄，既保证中部重载区域的抗弯截面模量，又控制两端连接位的结构尺寸，方便与牵引挂钩、缓冲组件对接。底板采用格栅式镂空设计，并非整板铺设，这种设计一方面可以大幅降低车体自重，减少无效载荷消耗，另一方面在转运带切削液的工件、露天作业遇雨雪天气时，积液可以直接从格栅缝隙排出，避免底板积液造成货物滑移、结构锈蚀，同时格栅的凸起棱边还能增加与货物接触面的摩擦力，减少运输过程中货物的横向窜动。车体两侧设置的等间距立式挡桩，并非装饰结构，每根挡桩都与下方主横梁做了贯穿式焊接连接，可承受货物侧向的挤压力，在运输长型管材、型材、钢结构件时，挡桩可以起到侧向限位作用，不需要额外焊接临时挡块，降低转运前的准备工作量，挡桩顶部做了斜切收头处理，避免吊装货物时被尖锐棱角刮蹭吊具或货物包装。

　　设计思路上，整个车体完全围绕重载、低维护、强适配性的核心需求展开，没有冗余的装饰结构，所有受力构件的焊缝位置都做了应力释放的结构让位，避免应力集中造成长期使用后的焊缝开裂。主框架的连接节点全部采用厚板加强，横梁与纵梁的交接位置增设了三角形加强筋，对应重载工况下的扭矩传递需求，格栅底板的每根肋条都与下方横梁做满焊连接，避免长期碾压后肋条开焊翘起。两端的牵引连接位预留了标准的销孔安装边界，可适配不同规格的牵引销、缓冲器，不需要对车体主结构做二次切割修改，就能适配不同厂区的牵引设备接口。

　　从安装边界与尺寸适配来看，该车体的轨距适配常规厂内标准轨距，承载面宽度覆盖常规平板货物的装载需求，两侧挡桩的高度控制在合理范围，既满足侧向限位要求，又不会遮挡吊装作业的吊具走位，车体整体高度较低，可满足常规厂房门、厂区限高杆的通行要求，不需要对厂区现有通行设施做改造。整个车体的所有外露构件都做了圆弧过渡处理，没有尖锐外凸的棱角，避免现场作业人员剐蹭受伤，底部与轨面的安全间隙满足厂内轨道的道岔、接缝位置的通行要求，不会出现卡轨、蹭轨的问题。日常使用中，这种结构的车体维护成本极低，格栅缝隙不容易积存杂物，定期吹扫即可完成清洁，主结构的抗变形能力强，即使承受偏载载荷，也能通过框架的整体应力分散避免局部永久变形，适合高频次、重载的连续转运作业场景。
