单数字七段数码显示管结构设计

　　做了快十年消费类电子结构设计，经手的数码显示类器件建模不下百款，这次的单七段显示单元建模，是给小型数显稳压模块做配套器件库时完成的。很多刚入行的工程师做数码管建模总容易忽略引脚排布和显示面的视在角度问题，实际打样回来才发现要么插装时和PCB焊盘对不上，要么装配后显示段被面板边框遮挡，反而拖慢整个项目的打样节奏。

　　先从实际应用场景说，这类单段七段显示单元，不像三位、四位连体数码管多用于成品数显表头，它更多用在定制化的小型稳压模块、工控状态指示面板、实验教学装置上，比如可调交流稳压器的电压微调档位指示、小型电源模块的故障码单字符显示，还有学生做电子竞赛时的自定义数显装置，因为单段单元可以灵活拼接，不需要受连体数码管固定位数的限制，排布自由度更高。

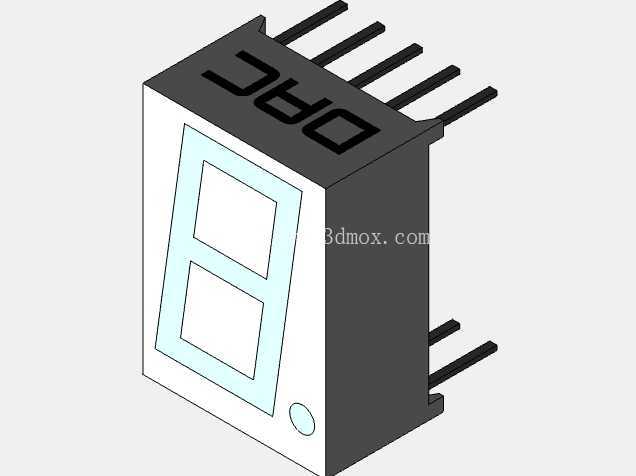

　　建模的时候最先敲定的是安装边界，直插式封装的引脚间距严格按照行业通用的2.54mm标准网格来做，五个引脚分布在器件顶部，两个引脚在底部，所有引脚的伸出长度统一留3.2mm，这个长度刚好能穿过1.6mm厚的常规FR4 PCB，过波峰焊时不会因为引脚过长连锡，也不会因为太短导致焊盘吃锡量不足影响可靠性。器件本体的外形尺寸控制在长12.7mm、宽7.6mm、高9.2mm，这个尺寸是参考市面通用0.5英寸单七段管的实际安装尺寸来的，显示面的发光段做了0.3mm的下沉处理，表面覆盖的透明环氧层做了15度的倒角，避免装配时边缘刮花面板的视窗镜片。

　　设计思路上没有做多余的装饰结构，顶部丝印的DAC标识是对应器件的段码公共端标识，建模时把丝印做成0.1mm深度的凹刻结构，后续导出工程图时可以直接转成丝印层文件，不需要二次绘制。显示面的发光段边缘做了0.1mm的圆角，模拟实际环氧封装的溢胶效果，不会像纯直角结构那样和实物偏差太大，做装配干涉检查的时候，能更准确判断视窗开口需要预留的尺寸。左下角的圆形定位凸点直径1mm、突出0.2mm，这个结构很多建模者会漏掉，实际生产时这个凸点是用来和PCB上的定位孔配合，防止过焊的时候器件本体偏移，导致引脚歪扭。

　　实际选型的时候要注意，这类单七段单元的显示面和PCB板面是垂直安装的，和常见的贴片数码管平躺安装方式不同，所以建模时特意把引脚的折弯角度做了准确还原，顶部五个引脚是水平向外伸出，底部两个引脚是向下伸出，安装后器件本体和PCB保持垂直，显示面正对操作者视角，不会出现倾斜导致的显示亮度不均问题。另外在做结构校验的时候，特意把相邻段码之间的隔光筋厚度做到0.8mm，这个厚度刚好能避免相邻段发光时串光，不会出现显示数字8的时候边缘发虚的问题，隔光筋的高度和发光段齐平，不会突出显示面影响透明保护盖的装配。

　　很多工程师做这类电子元件建模，总觉得只要外形大概对就行，其实做器件库的核心是要能直接对接生产，比如引脚的直径做0.5mm，刚好匹配PCB上0.8mm的焊盘孔径，插装时不需要扩孔，过炉后焊锡能均匀包裹引脚，焊接强度符合IPC标准。器件本体的外壳采用黑色阻燃PBT材质，建模时给外壳壁厚留了0.8mm的均匀厚度，这个厚度既能满足注塑成型的工艺要求，不会出现缩水变形，也能起到足够的隔光作用，避免背面的PCB光源漏到显示区域外。

　　之前有个项目用了建模不规范的数码管模型，导出STEP文件给结构厂开面板视窗的时候，因为模型的显示面位置偏了0.8mm，导致开出来的视窗刚好挡住最外侧的段码，最后只能重新改模，耽误了快两周的工期，所以这次建模的时候，特意把显示面的基准面和器件安装基准面的位置公差控制在0.05mm以内，和实物的测量尺寸完全一致，不管是做装配仿真还是出工程图，都不会出现尺寸偏差。另外引脚的根部做了0.2mm的圆角过渡，模拟实际器件引脚的注塑包封结构，不会出现直角应力集中的问题，做引脚受力仿真的时候，能准确还原引脚的抗弯折强度，避免选型时误判器件的机械可靠性。
