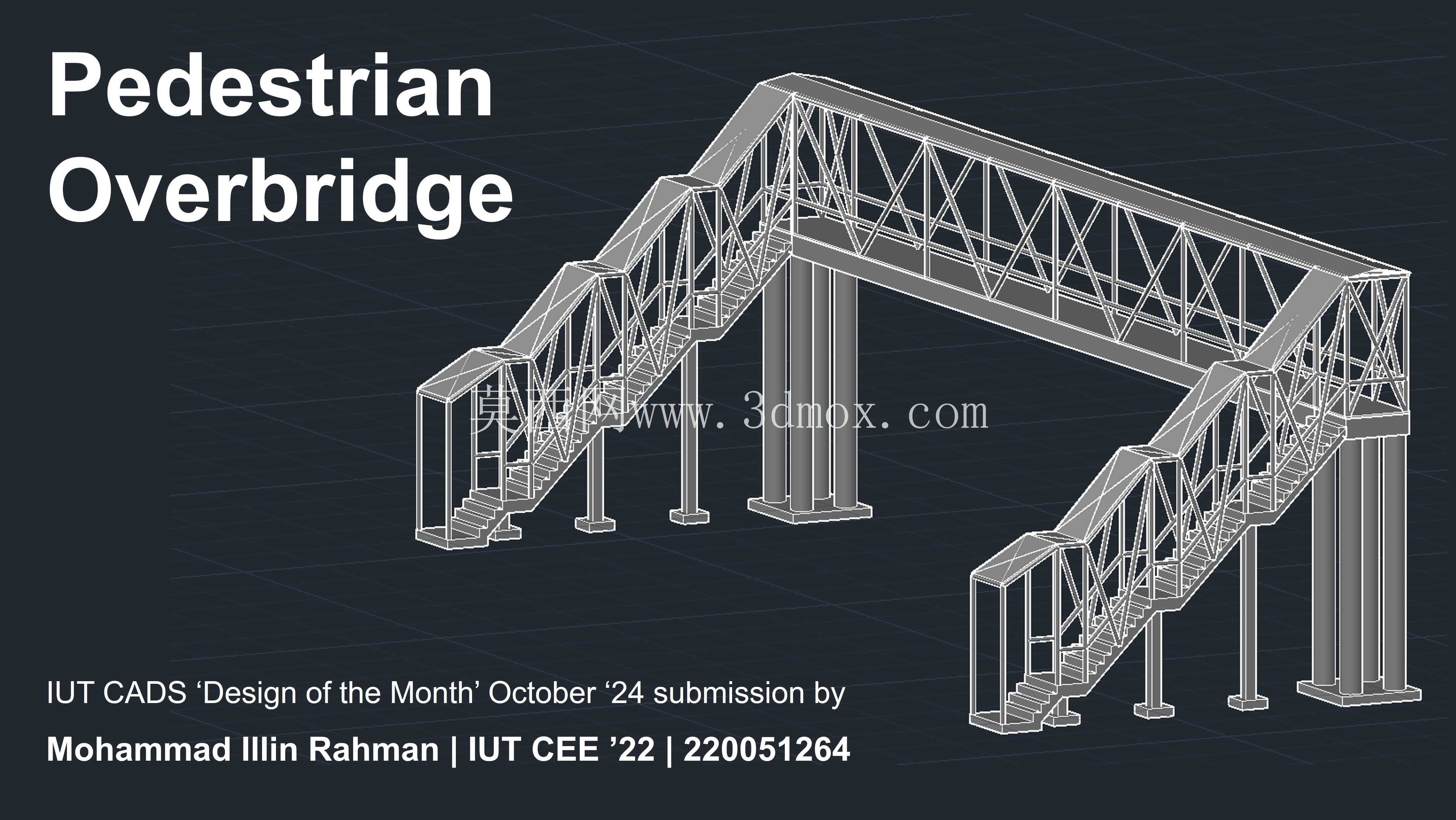

校园跨高速双侧梯道桁架人行天桥结构

　　该结构针对校园临高速路段的过街安全痛点设计，核心解决多车道快速路两侧人员通行的安全隔离需求，避免平面过街引发的通行冲突与安全隐患，适用场景覆盖校园出入口、产业园区临主干道段、城郊快速路居民点过街段等需要完全隔离人车、车车通行路径的区域，可在不中断地面道路通行的前提下完成架设，适配10车道宽度的高等级道路跨径需求。结构主体采用简支桁架受力体系，主桥身采用平行弦桁架构型，上下弦杆承担跨中弯矩，腹杆以三角交叉形式排布传递剪力，整体用钢量相较实腹梁结构降低四成左右，同时桁架杆件均为等截面型材，加工阶段可实现标准化下料，现场拼接无需复杂异形构件加工，适配快速施工的项目要求。两侧梯道采用与主桥同规格的桁架构型，梯道坡度按照人行舒适坡度设置，

　　踏步宽度与高度匹配日常步行抬脚幅度，梯道两侧设置连续防护栏，栏板高度满足人行设施安全防护要求，避免通行人员意外跌落。支撑体系采用多组格构式钢立柱，主桥跨中位置设置两组主承重柱，梯道段每间隔一定距离设置辅助支撑柱，柱脚采用预埋螺栓与混凝土基础连接，基础尺寸根据场地地质承载力核算，确保上部结构传递的荷载可均匀分散至地基，避免不均匀沉降引发的结构形变。设计阶段优先考虑通行净空要求，主桥底面距地面通行面的高度满足高速路大型货车通行限高要求，不会对地面车辆通行造成干涉；主桥两侧防护结构采用密肋桁架形式，既作为受力构件承担横向水平荷载，也兼具防护功能，无需额外加装外挂防护网，减少后期维护构件数量。梯道与主桥的连接位置采用刚性节点设计，

　　节点处通过加劲板强化连接强度，避免人流密集通行时节点处产生应力集中引发的结构疲劳，同时梯道入口位置设置平缓过渡段，适配不同行动能力人群的通行需求。整体结构的杆件连接均采用栓焊结合形式，工厂预制阶段完成杆件焊接与预拼装，现场仅需完成高强螺栓紧固作业，大幅缩短现场施工周期，减少对地面道路通行的影响时间。结构的横向宽度满足双向人行通行的宽度要求，高峰时段可承载大流量人员同时通行，不会出现通行拥堵；桁架杆件的截面选型经过受力核算，在满足恒载、活载、横向风载组合受力要求的前提下，尽可能减小杆件截面尺寸，降低结构自重，同时减少对道路两侧视线的遮挡。安装阶段需先完成两侧基础的浇筑与养护，待基础强度达到设计要求后，先吊装主桥桁架段就位，

　　与主承重柱完成固定连接，再依次吊装两侧梯道段，完成梯道与主桥、梯道与辅助支撑柱的连接，最后完成踏步板、防滑条、警示标识等附属构件的安装，整体安装流程可在地面交通导改的短窗口期内完成，无需长期封闭地面道路。结构的防腐处理采用多层涂装体系，底层做喷砂除锈处理，中间层涂防锈底漆，面层涂耐候面漆，可适应户外露天环境的日晒雨淋，降低后期防腐维护频次；所有外露连接螺栓均采用热镀锌防腐处理，避免长期锈蚀导致连接强度下降。
