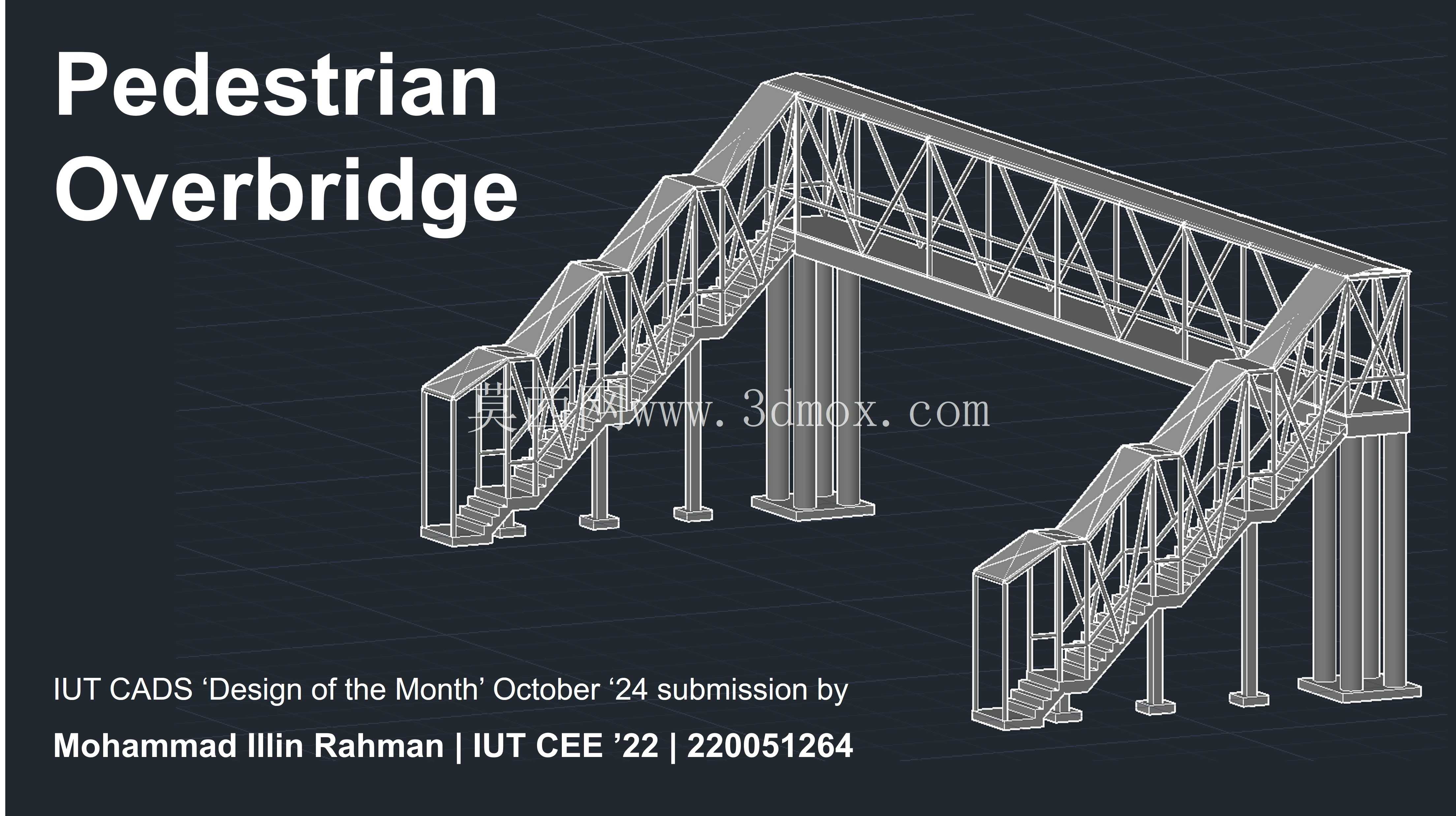

校园跨高速双侧梯道桁架式人行天桥

　　该跨路通行设施主要服务于被高等级多车道公路分隔的两侧区域，解决无平面过街条件下的行人通行需求，尤其适配校园、产业园区这类人员密集、过街需求集中且通行时段规律性强的场景，可彻底规避平面过街时车流与行人的动线冲突，降低通行安全隐患。

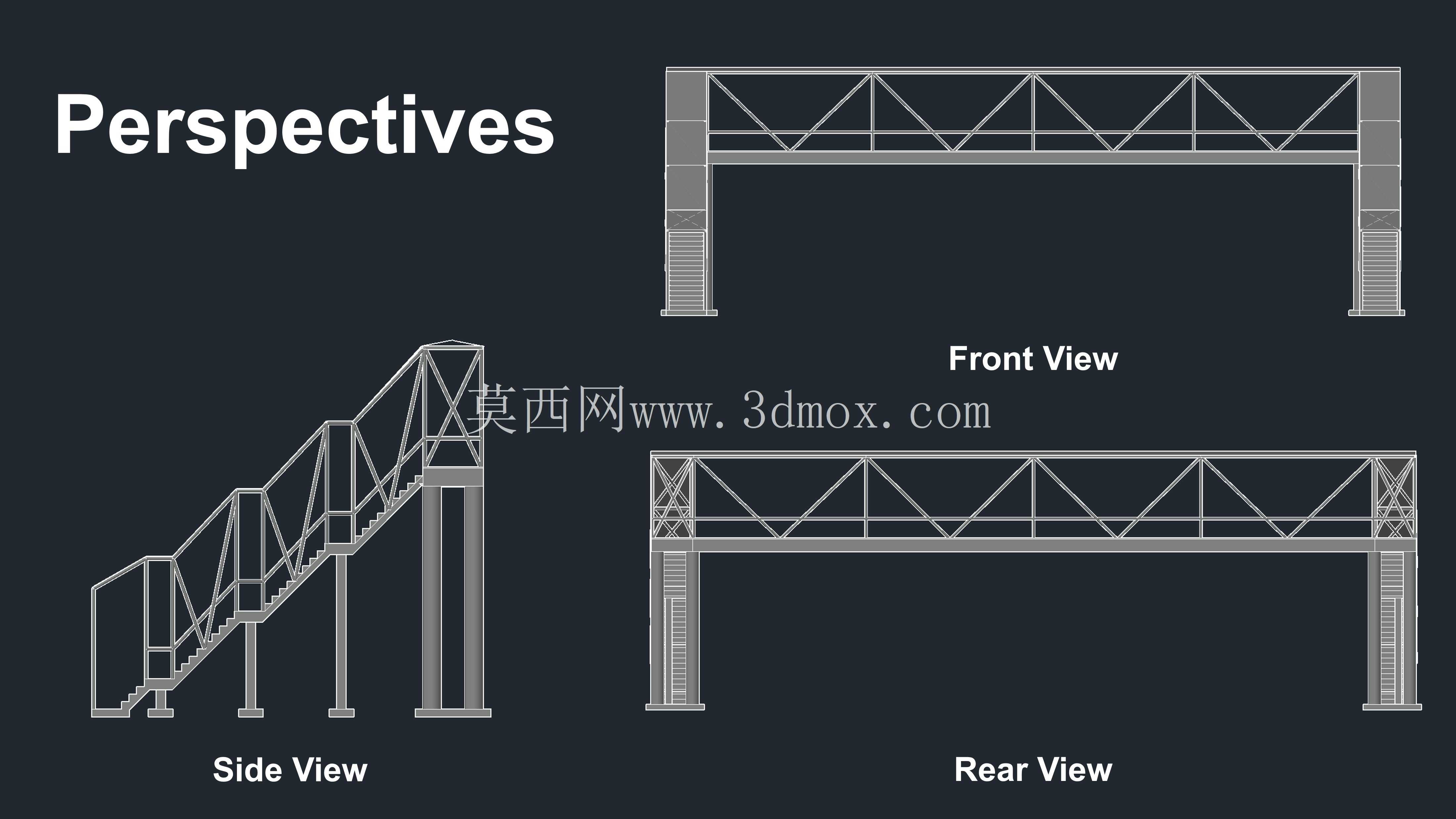

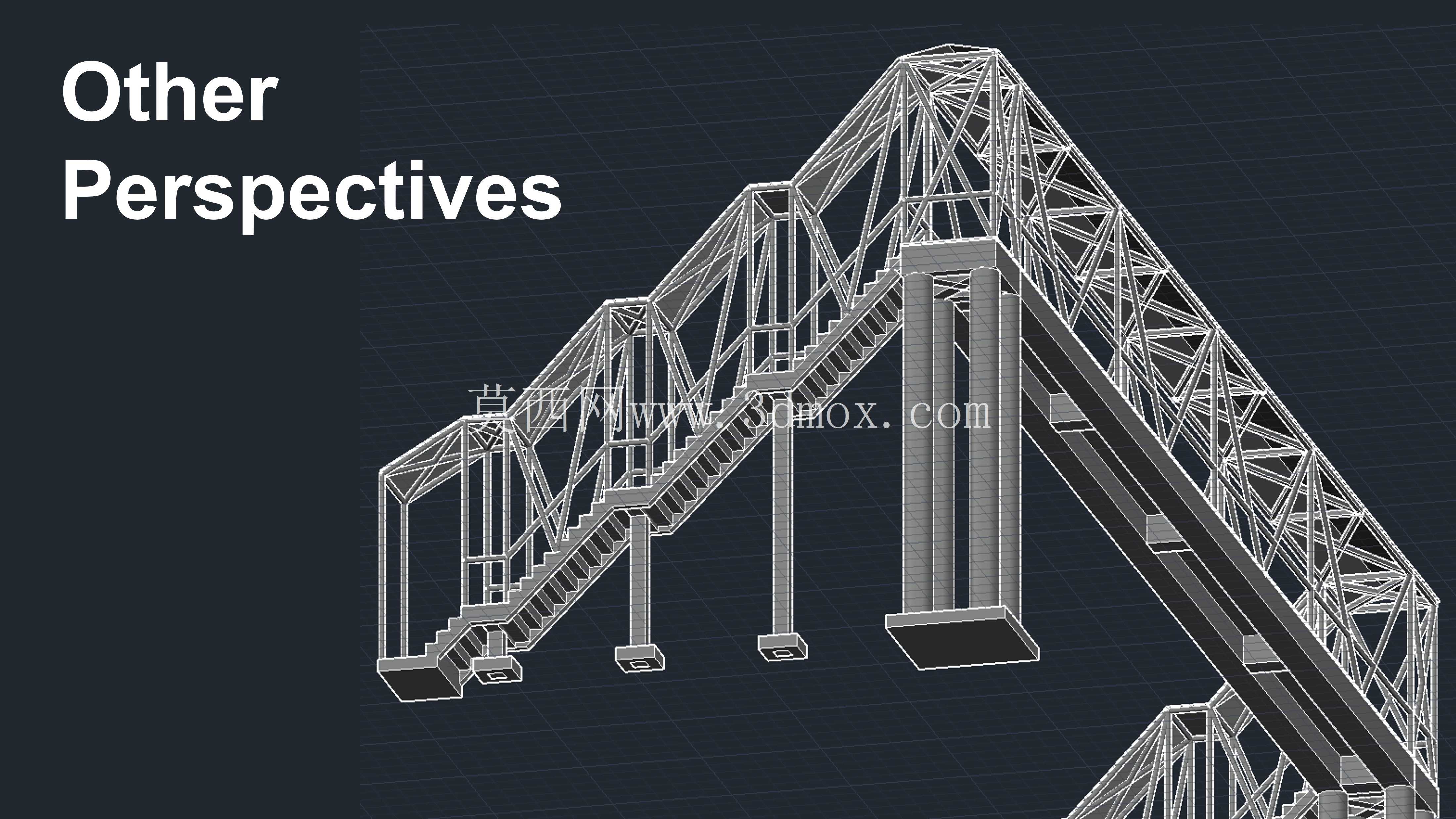

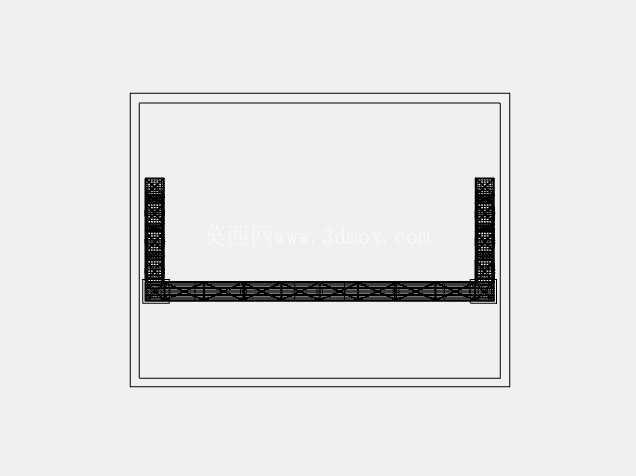

　　整体采用双侧对称梯道加中部跨路主桥的布局形式，主桥为平行弦桁架结构，上下弦杆采用等截面型钢拼接，腹杆采用三角形腹杆体系布置，可在控制结构自重的前提下最大化主跨承载刚度，适配10车道宽度的跨径需求，主桥净空高度满足下方公路通行限界要求，不会对过往车辆的正常通行造成干涉。两侧梯道同样采用桁架式侧墙结构，梯步采用等步高、等步宽的标准化设计，梯道坡度控制在行人舒适通行的合理区间，梯道两侧设置连续防护栏，与主桥侧部防护结构平顺衔接，全程形成封闭的通行防护边界，避免通行人员意外跌落。

　　支撑体系采用多组格构式钢立柱，主桥两端下方设置大截面主支撑柱，承接主桥传递的全部竖向荷载与水平风荷载，梯道下方间隔设置辅助支撑柱，分散梯段的竖向荷载，所有立柱底部均设置扩大安装基础板，可通过地脚螺栓与现场混凝土承台刚性连接，安装时需严格控制各组立柱的顶面标高偏差，保证主桥与梯道拼接处无高差错位。

　　设计过程中优先采用模块化拆分思路，主桥桁架、两侧梯道、支撑立柱均可拆分为独立的运输单元，单单元尺寸满足常规货运车辆的装载边界要求，现场仅需通过高强螺栓完成拼接作业，无需大量现场焊接工序，可大幅缩短现场安装周期，降低跨路施工对下方公路通行的影响时长。结构受力层面，桁架杆件均按轴心受力构件计算选型，在满足竖向人群荷载、水平风荷载、温度变形应力的安全冗余前提下，尽可能优化杆件截面尺寸，控制整体用钢量，降低建造成本。

　　防护结构采用与桁架主体一体化的设计，侧部防护栏杆的竖向杆件间距符合安全规范要求，可防止儿童钻出，扶手高度适配成年行人的扶靠高度，梯道起始端设置平缓过渡平台，方便行人调整步速进入梯段。整体结构外露表面可按现场环境需求做防腐涂装处理，在临近公路的高粉尘、高尾气环境下可保证长期使用的结构耐久性，减少后期维护频次。

　　安装边界方面，主桥跨径需根据实际道路宽度做适配调整，两侧梯道的长度可根据现场接坡场地的大小灵活调整，若场地受限可将直梯道调整为折返梯道形式，适配不同的场地安装条件，所有拼接节点均采用标准化连接接口，调整尺寸时无需改动核心连接结构，可快速完成适配性修改。
