液压夹钳式货叉属具结构设计

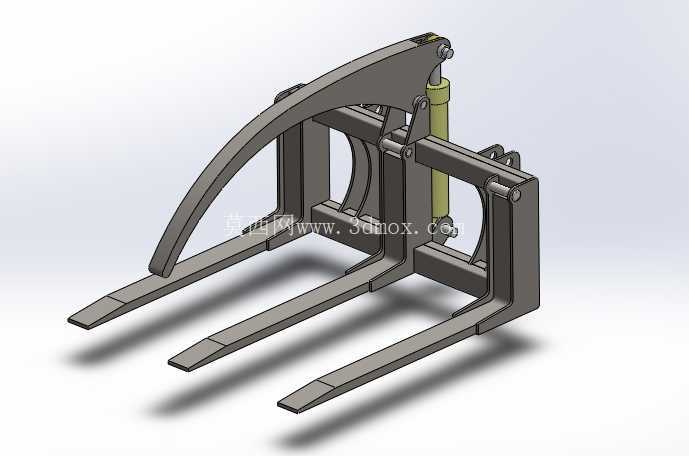

　　该夹钳式货叉属具主要适配于中小吨位平衡重式叉车，多用于散状捆包物料、不规则块状物料的装卸与转运作业，常见于木材加工场、秸秆收储站、废旧物资回收场站、建材堆场等场景，可替代传统普通货叉完成需要夹持固定的搬运作业，避免转运过程中物料滑落、偏移，降低作业过程中的物料损耗与安全隐患。整套属具采用挂装式结构设计，上部设置标准挂接槽，可直接与叉车原有货叉架的挂接轴配合，无需对叉车门架结构进行额外改造，挂接后通过原有货叉架的侧移、升降机构完成位置调整，安装时仅需确认挂接槽与挂接轴的配合间隙，常规适配挂接轴直径范围覆盖行业通用的3-5吨级叉车挂接尺寸，安装后整体前悬距离控制在合理范围内，避免对叉车额定载荷造成过大折减。夹钳部分采用弧形压臂结构，

　　压臂内侧做圆弧过渡处理，夹持接触区域可根据物料特性加装防滑衬垫，避免夹持过程中对物料表面造成压损，压臂的开合动作由单根双作用液压油缸驱动，油缸铰接点位置经过力矩匹配设计，在油缸额定推力下可提供足够的夹持力，同时保证压臂开合角度覆盖常规物料的尺寸范围，开合最大开度可满足直径1.2米以内捆包类物料的夹持需求。下部货叉采用三齿式结构，叉齿截面为标准矩形截面，叉齿前端做倒角处理便于插入物料底部间隙，叉齿间距可根据实际作业需求进行调整，调整时松开叉齿与安装架的连接螺栓即可沿横梁滑槽滑动定位，适配不同尺寸、不同支撑间距的物料托举需求。整套属具的主体框架采用矩形钢管焊接成型，焊接位置做坡口处理保证焊接强度，

　　焊后进行去应力处理避免长期受力出现焊接变形，所有铰接位置均采用自润滑衬套配合销轴连接，销轴端部设置轴向定位挡板与润滑注油口，日常维护时可直接通过注油口加注润滑脂，降低铰接位置的磨损速率，延长属具使用寿命。液压管路采用高压胶管沿框架内侧布置，管路走向避开夹钳开合运动的干涉区域，管路端部设置标准快换接头，可直接与叉车原有属具液压油路对接，无需额外改装液压管路，对接完成后通过叉车操纵杆即可控制夹钳的开合动作，操作逻辑与叉车原有属具操作保持一致，降低操作人员的学习成本。设计过程中对整体受力情况做了针对性校核，当夹钳处于最大夹持力状态、货叉承载额定载荷时，框架横梁的最大挠度控制在允许范围内，铰接销轴的剪切应力、

　　压臂的弯曲应力均满足工程机械结构件的强度要求，可适应户外堆场、车间内部等多种作业环境的使用需求，在转运不规则物料时，压臂可随物料外形产生小范围的自适应偏转，保证夹持力均匀分布在物料接触面上，避免局部应力过大造成物料破损或者夹持失效。
