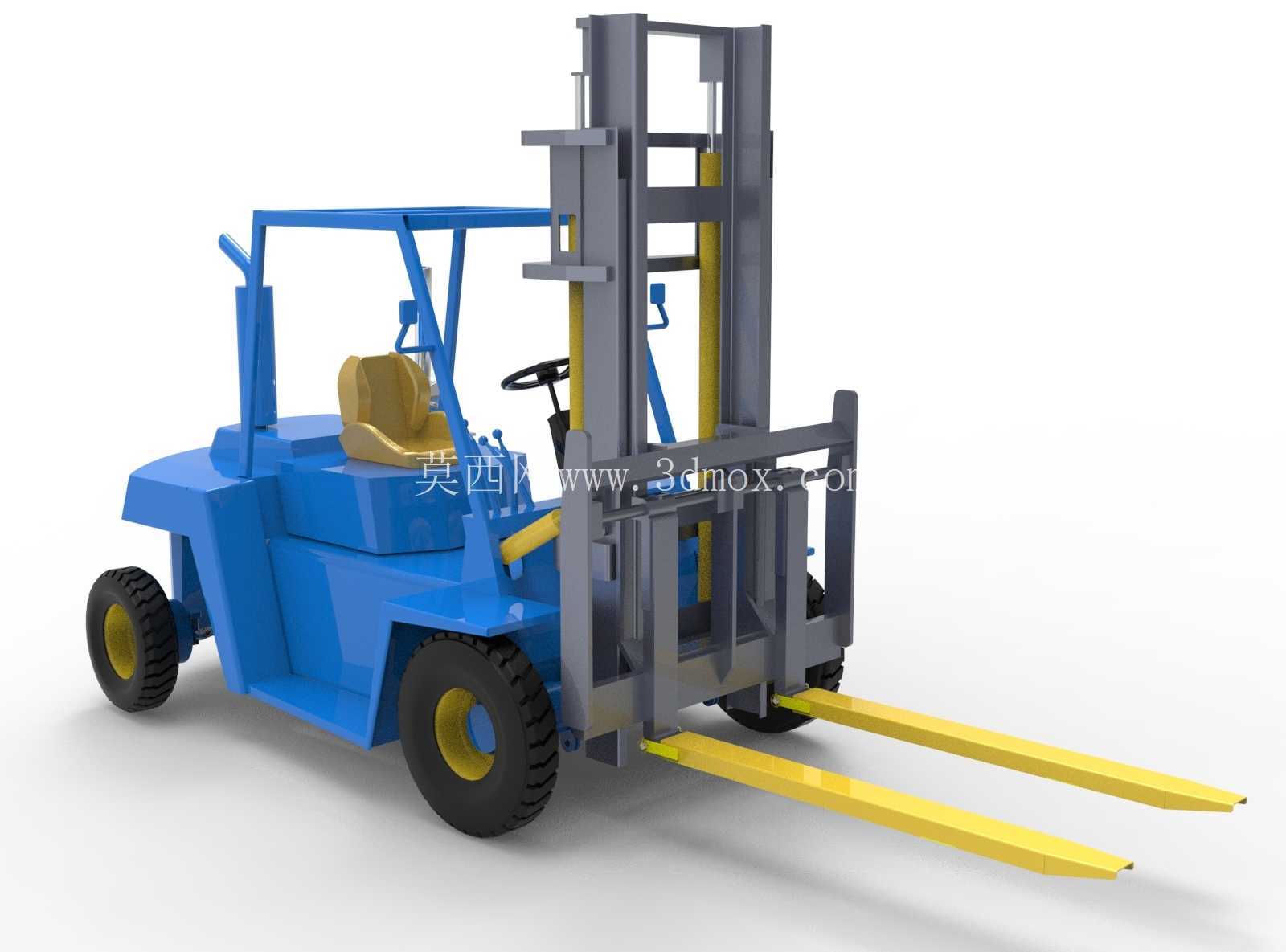

平衡重式内燃叉车工业作业三维设计

　　这款平衡重式内燃叉车的三维结构设计，核心围绕厂内重载物料搬运的实际作业需求展开，在建模阶段就充分考虑了不同工况下的使用边界，没有为了视觉效果牺牲结构合理性。从实际应用场景来看，这类叉车主要服务于生产车间原材料转运、仓储库区货物堆垛、物流装卸月台的货车上下货作业，尤其适配1-5吨级的常规货物搬运需求，在机械加工、快消品仓储、建材堆场等场景都有极高的普及率。

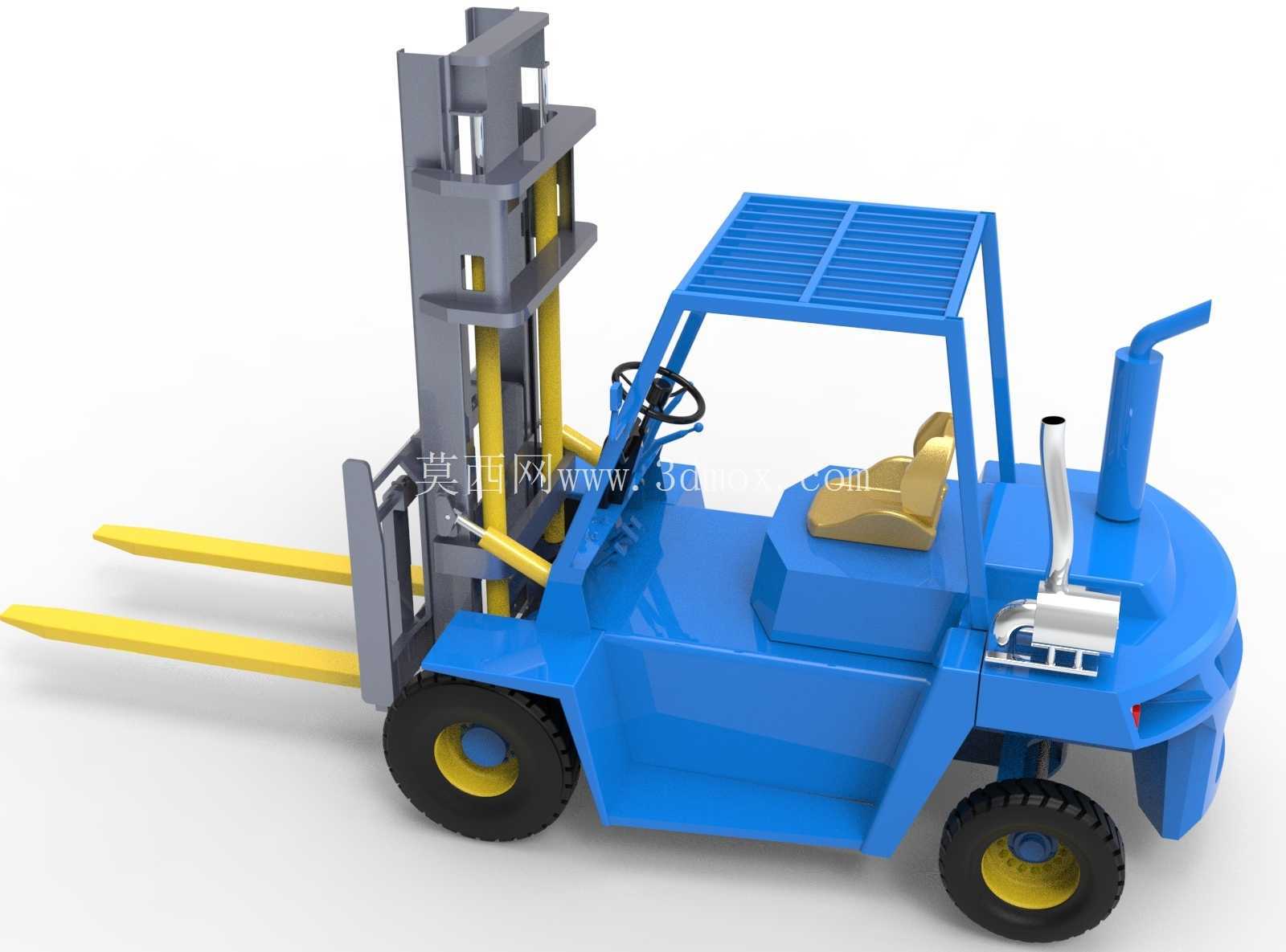

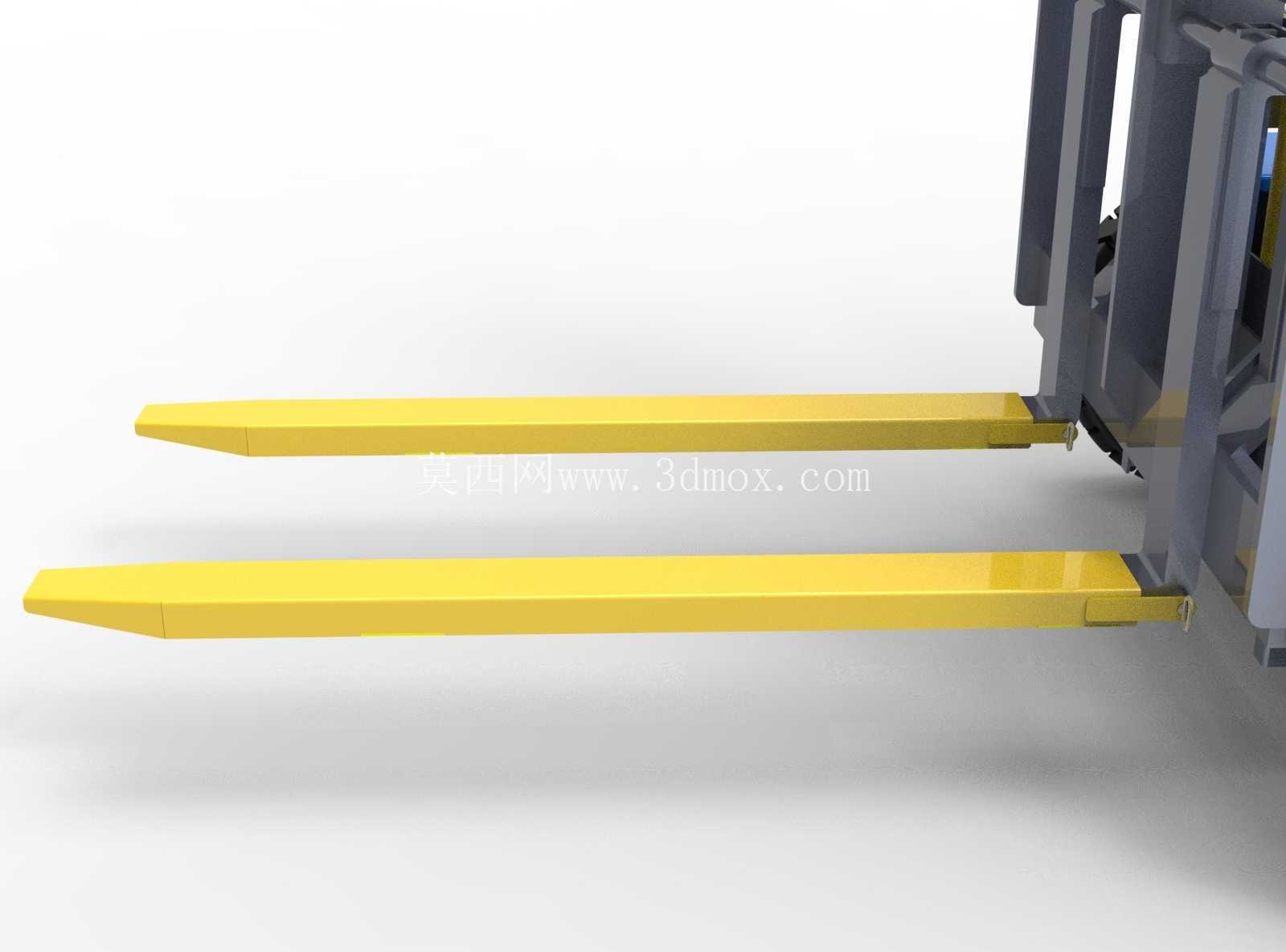

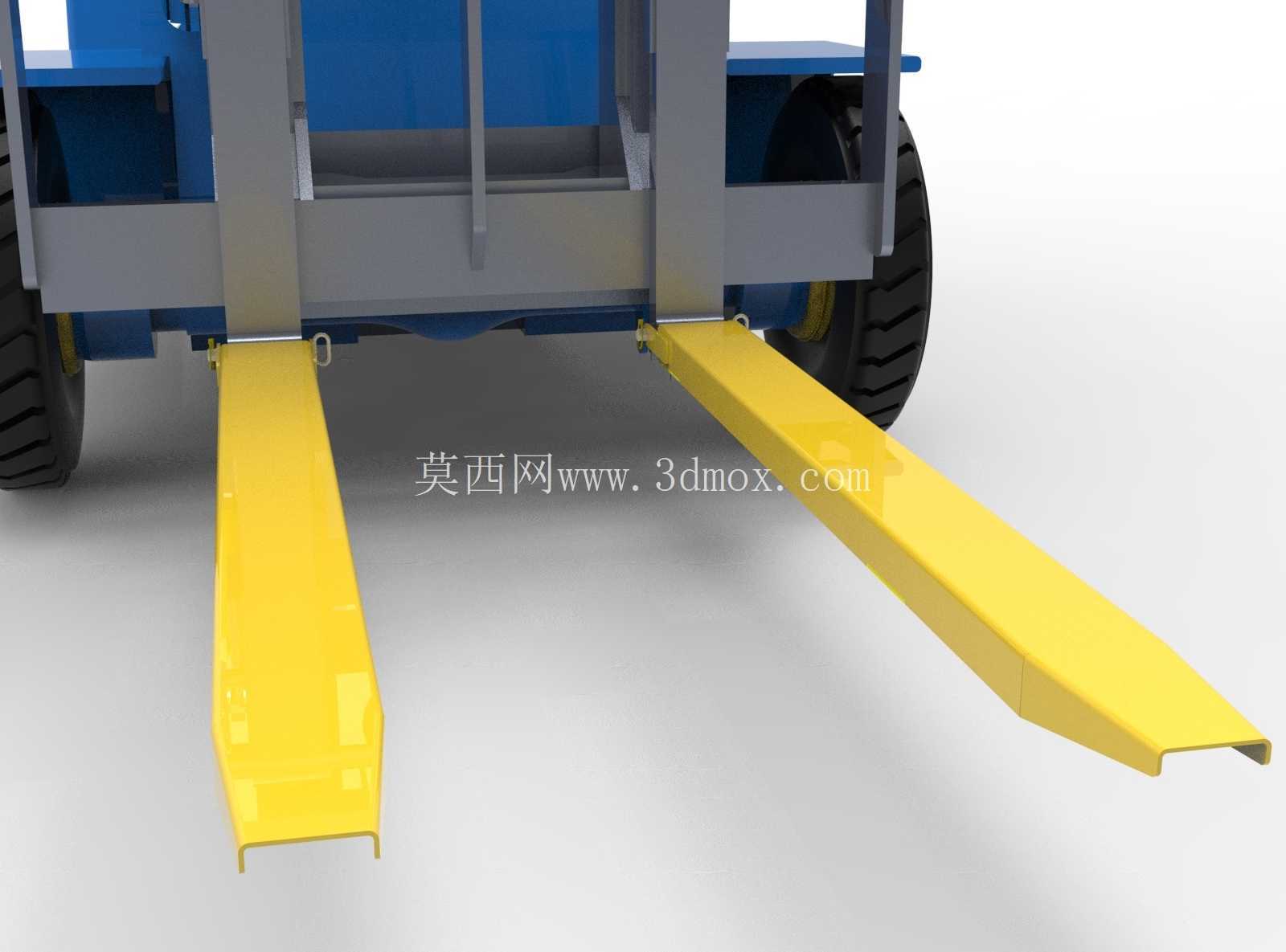

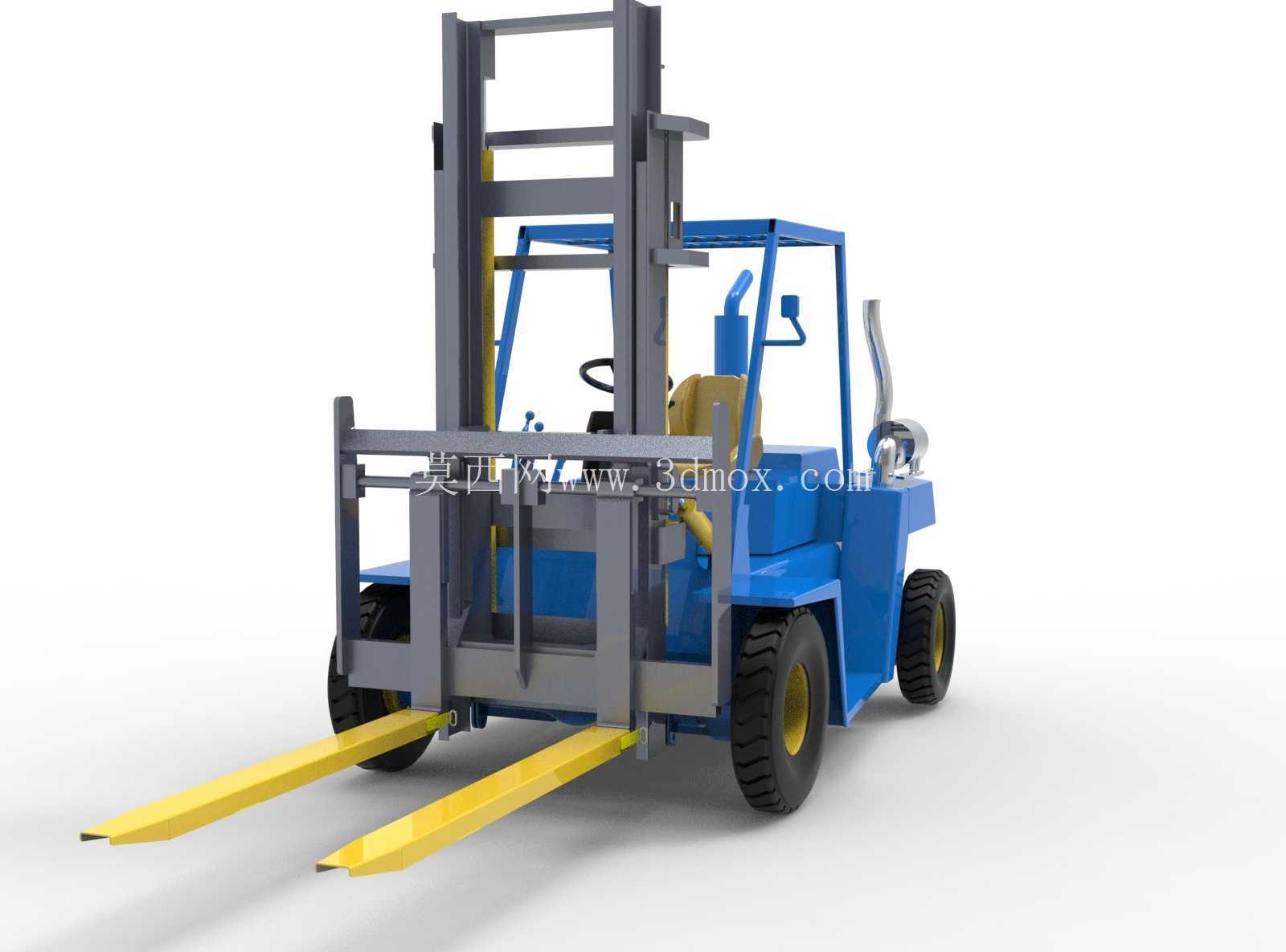

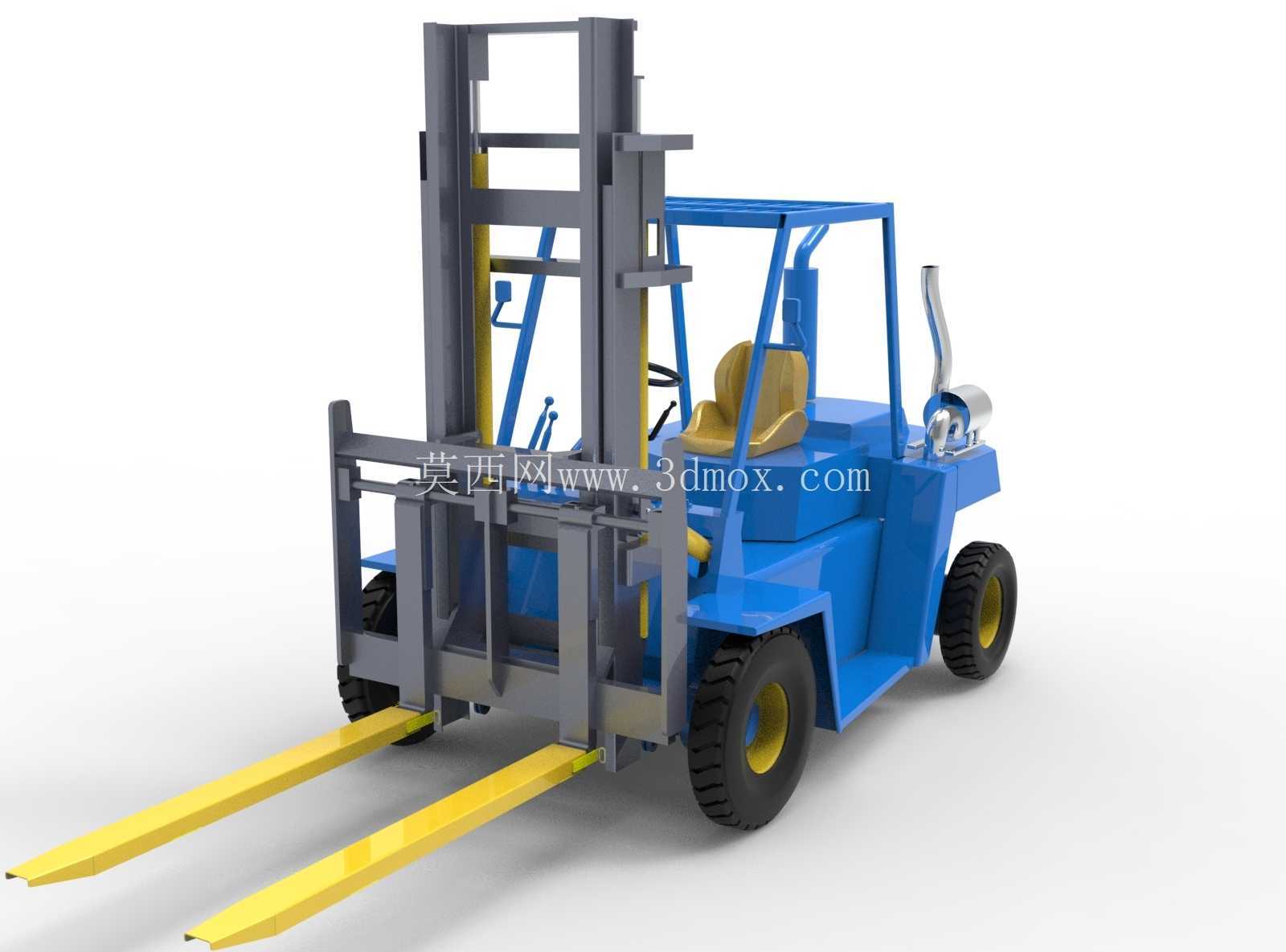

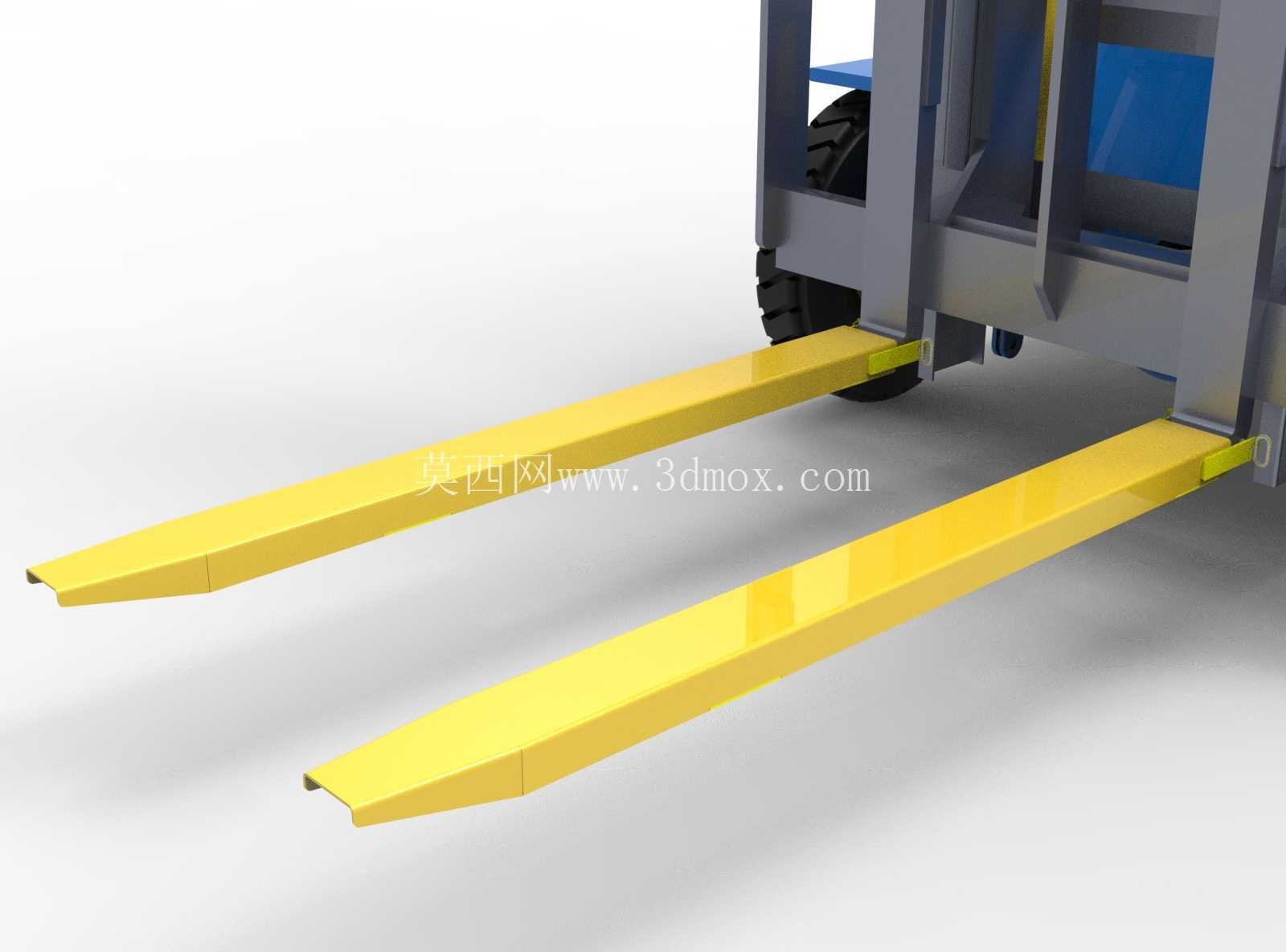

　　从功能特性上看，模型完整还原了实车的核心作业结构：前部的两级起升门架采用槽钢焊接框架结构，内置的起升油缸与倾斜油缸做了独立的结构拆分，货叉间距预留了常规托盘的适配调节空间，作业时最大起升高度可覆盖常规3层标准货架的堆垛需求，门架前倾角度满足货叉取放托盘时的对位需求，后倾角度则保证带载行驶时货物不会从货叉滑落。车体后部的平衡重块做了与额定载荷匹配的重量分布设计，建模时就预留了动力舱的安装空间，可适配柴油或液化石油气动力单元，排气系统的高位布置避免了作业时扬尘影响驾驶员视线，也能防止排气高温引燃地面散落的易燃杂物。

　　设计思路上完全遵循实车的人机工程与结构逻辑：驾驶区的顶棚采用格栅式框架结构，既满足防坠物的安全防护要求，又不会遮挡驾驶员向上观察货叉起升状态的视线；座椅与方向盘的相对位置、操作手柄的布置距离，都参考了常规成年操作人员的肢体活动范围，减少长时间作业的疲劳感；转向轮采用后轮转向结构，转弯半径的参数设置匹配厂内狭窄通道的通行需求，在宽度3.5米以上的通道内即可完成满载转向作业。车轮部分采用实心橡胶轮胎的结构建模，适配厂内硬化路面的行驶需求，轮辋与轮毂的连接结构、转向桥的铰接位置都做了符合机械原理的结构还原，没有出现结构干涉的设计问题。

　　外形尺寸与安装边界方面，整车长度不含货叉的部分控制在2.8米以内，含标准1米货叉的总长度约3.8米，整车宽度1.2米，门架回落状态下的整车高度约2.1米，能够顺利通过常规2.4米净高的厂内通道门；作业时门架最大起升高度下的顶部距地高度约4米，适配常规横梁高度4.5米以上的厂房作业需求。车体两侧的维护舱门预留了开启空间，日常保养时可以直接打开发动机舱盖完成机油更换、滤芯检修等操作，不需要额外拆解其他结构；液压管路的布置沿着门架立柱与车体内侧走线，既避免了作业时管路被货物剐蹭，也预留了管路弯曲的活动余量，不会在门架起升、倾斜时出现管路拉扯变形的问题。

　　从结构细节来看，车体前部的货叉架采用滑块式结构与门架立柱配合，起升过程中的滑动阻力小，维护时仅需更换磨损的滑块即可，不需要整体更换门架结构；驾驶区的踏板做了防滑纹理设计，制动踏板与油门踏板的间距符合操作习惯，避免误操作；尾部的转向灯、示宽灯都做了结构预留，后期可直接加装电气元件实现实车功能还原。整个模型的结构拆分逻辑完全贴合实际生产装配流程，每个部件的连接关系都符合机械装配要求，既可以作为结构设计参考，也能用于作业场景的动画仿真演示。
