商用健身房倾斜式腿部力量训练器械结构

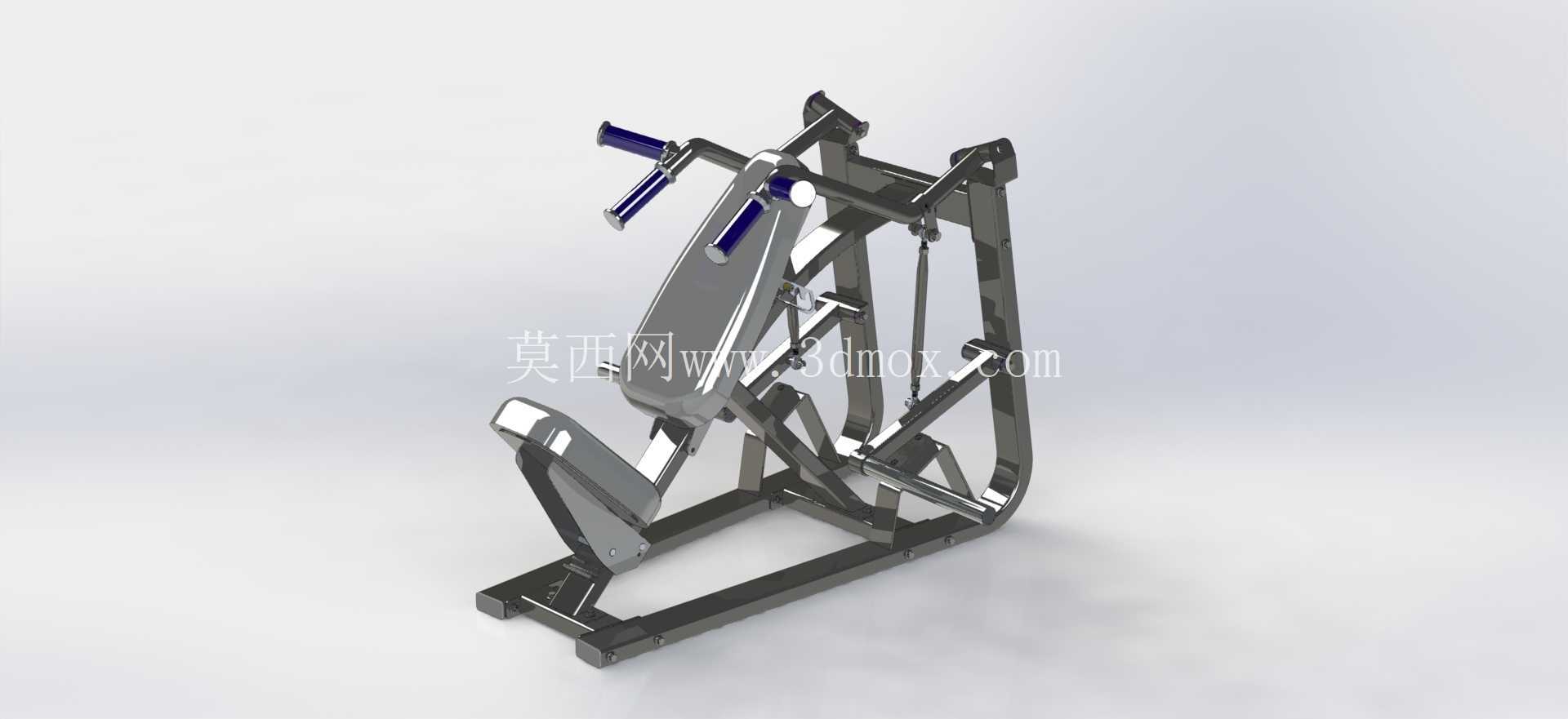

　　这款倾斜式力量训练器械的结构设计，核心围绕下肢蹬伸发力的生物力学轨迹做适配，整体采用矩形钢管拼焊的框架主体，底部框架做了加宽外扩的支撑脚设计，安装时仅需保证地面水平度误差不超过2mm/1000mm即可，无需额外打膨胀螺栓固定，框架整体外轮廓尺寸控制在长1850mm、宽1100mm、高1600mm的范围内，能够适配绝大多数商用健身房的器械排布间距，单台设备的安装预留边界只需在设备外轮廓基础上四周各留出300mm的操作与维护空间，不会占用过多场地面积。

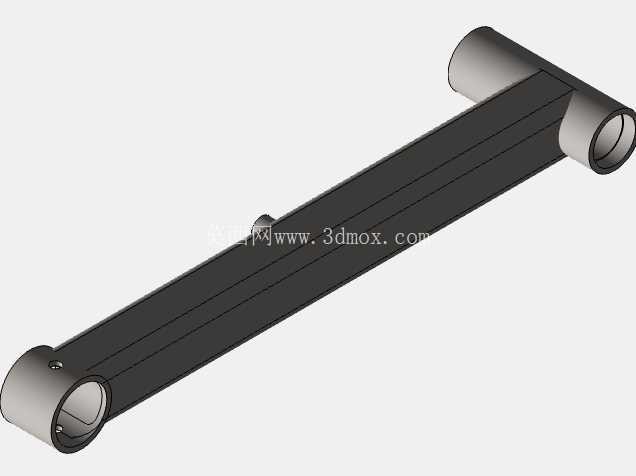

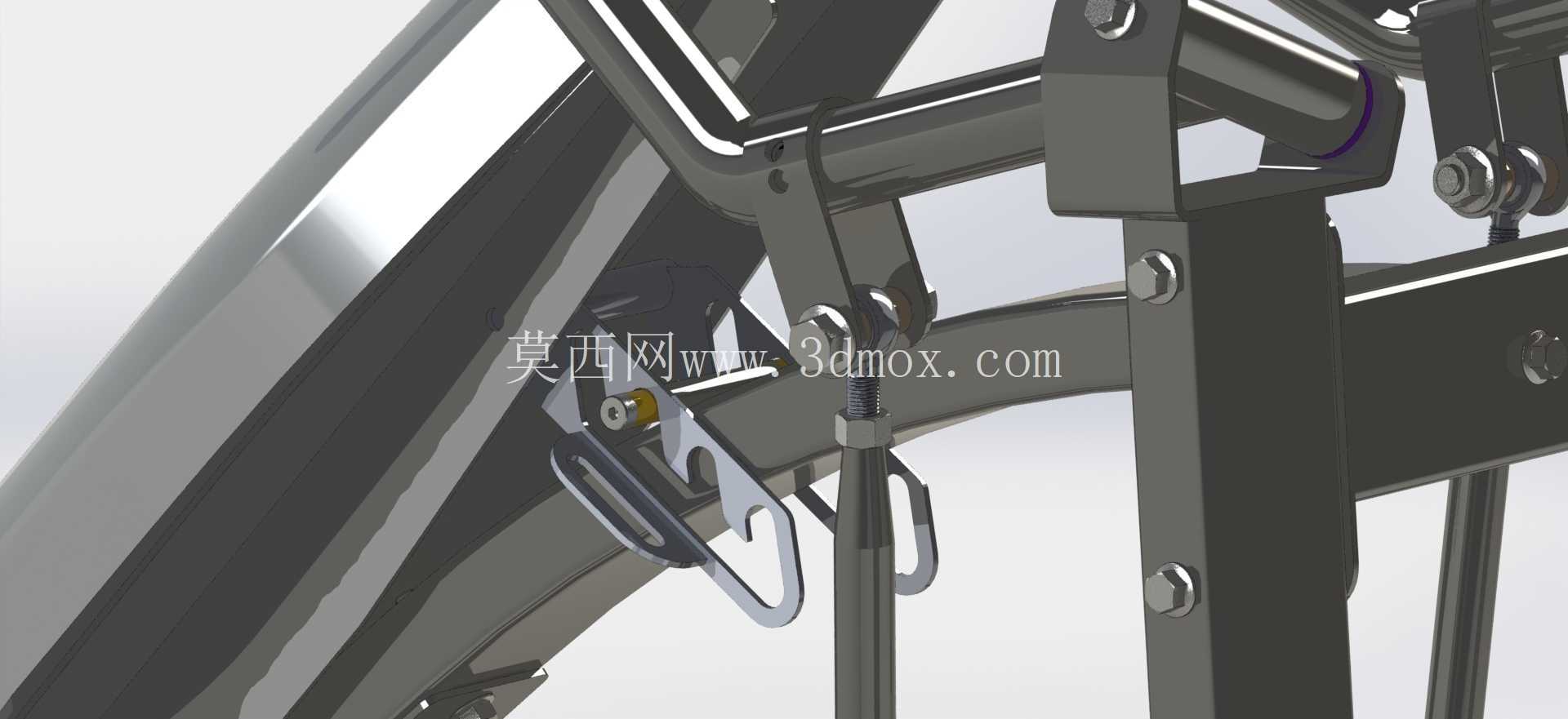

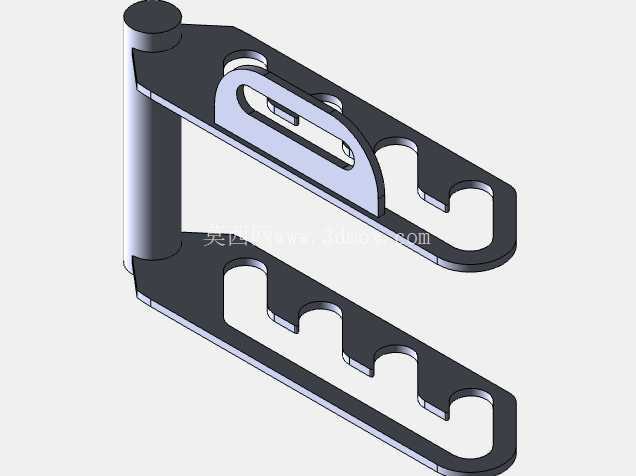

　　从实际使用场景来看，这类器械主要配置在商用健身场馆的力量训练区、企事业单位内部职工健身房、专业运动训练队的体能训练室，针对股四头肌、臀大肌、腘绳肌的向心与离心收缩训练做结构优化，相比传统水平蹬腿器械，倾斜式的姿态设计能够让训练者保持躯干靠在靠背垫上的稳定姿态，减少腰部代偿受力，避免训练过程中因为姿态变形造成的运动损伤。器械的发力轨迹经过反复校准，蹬伸摆臂的转动轴位置经过人体工学测算，匹配155cm到190cm身高区间训练者的下肢活动范围，座椅位置设置了多档位的调节插销结构，训练者可以根据自身腿长快速调整起始姿态，保证膝关节在初始位置的屈曲角度处于安全合理区间。

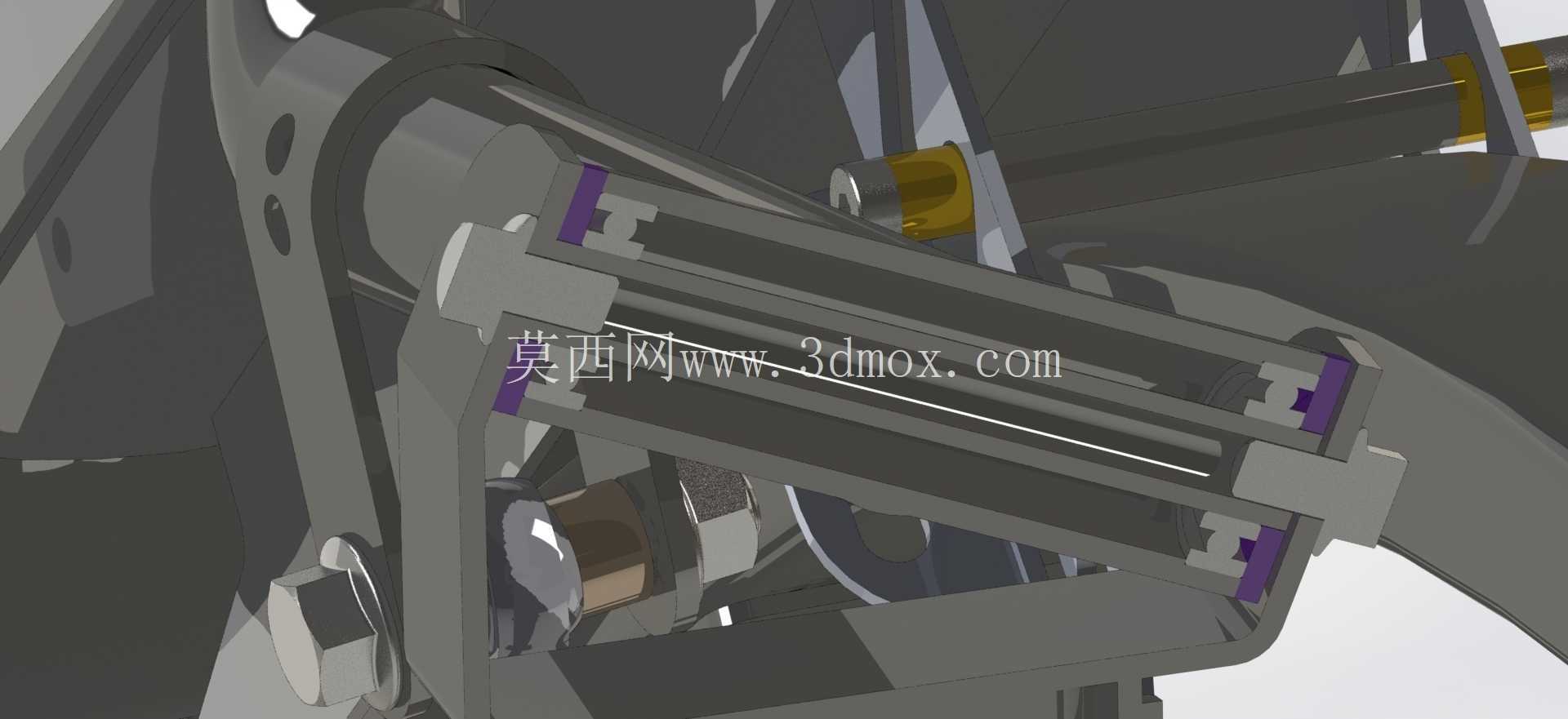

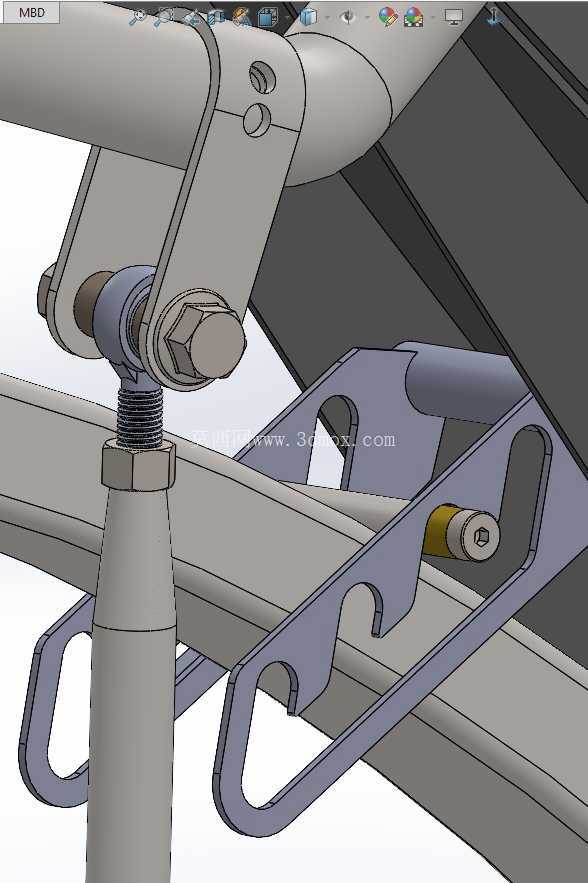

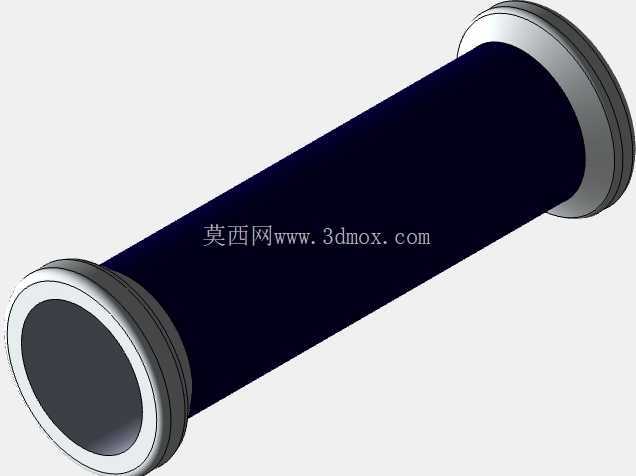

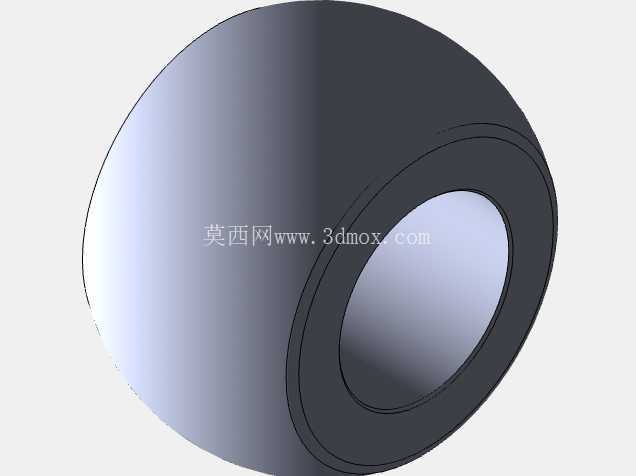

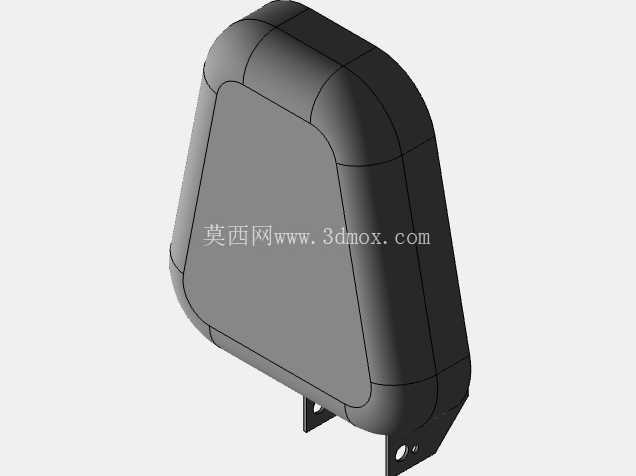

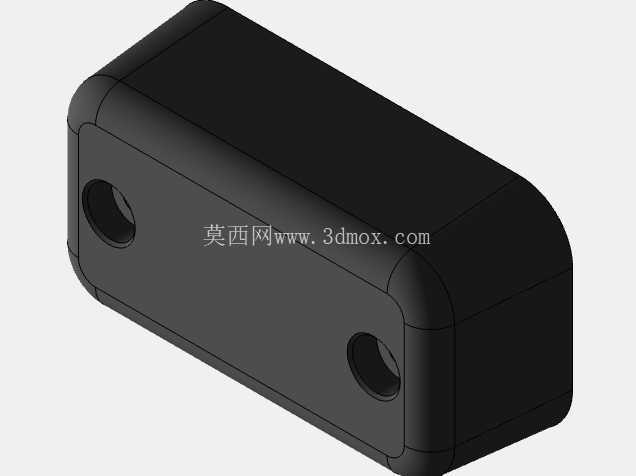

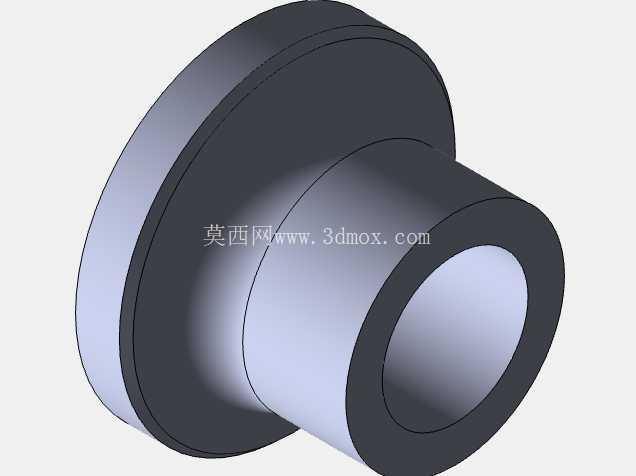

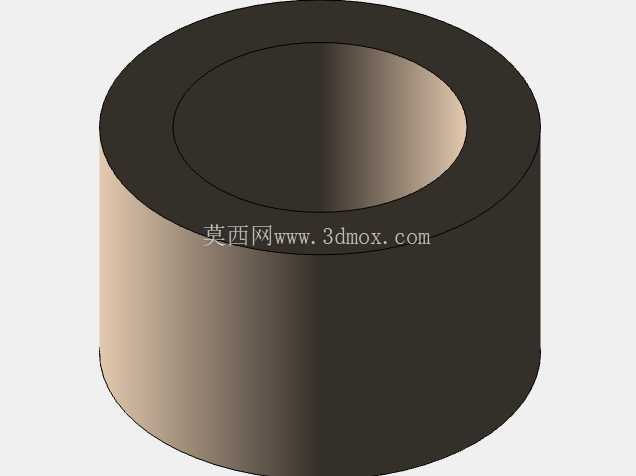

　　结构设计上，器械的受力框架全部采用壁厚3mm的Q235矩形钢管焊接成型，焊后整体做抛丸除锈处理再做表面静电喷塑，所有转动铰接位置都配置了自润滑铜套与密封轴承，长期高频使用也不会出现卡顿、异响的问题，把手位置外包防滑橡胶套，握持位置的直径设置为32mm，匹配成年人手掌的握持尺度，表面做了防滑纹理处理，训练出汗后也不会出现打滑脱手的情况。靠背与坐垫位置采用高密度发泡海绵外包耐磨PU革，海绵硬度设置为邵氏45度，既能够提供足够的支撑力，长期使用也不会出现塌陷变形，PU革面料做了防汗防腐蚀处理，日常清洁只需用中性消毒剂擦拭即可，不会因为汗液侵蚀出现表皮开裂脱落的问题。

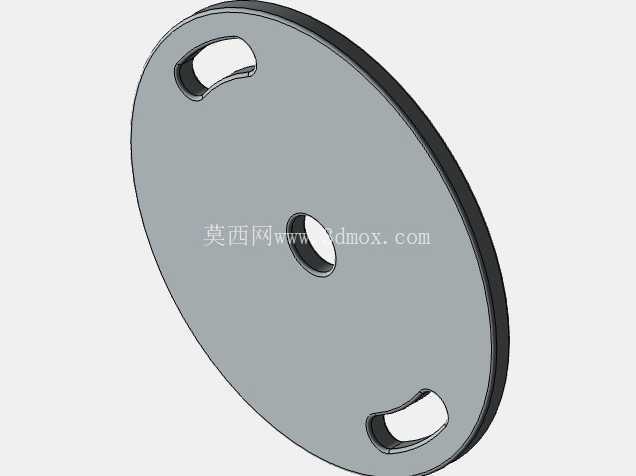

　　配重加载结构预留了标准杠铃片的安装挂杆，挂杆直径适配通用50mm孔径的奥林匹克杠铃片，训练者可以根据自身训练水平灵活增减配重，挂杆末端设置了防脱落的限位卡扣，避免训练过程中杠铃片滑落造成安全隐患。器械的两侧设置了防护挡板结构，能够避免训练过程中衣物、肢体卷入铰接转动缝隙，所有钢结构的棱角位置都做了R5以上的圆角打磨处理，没有尖锐突出的结构，从设计层面规避磕碰受伤的风险。

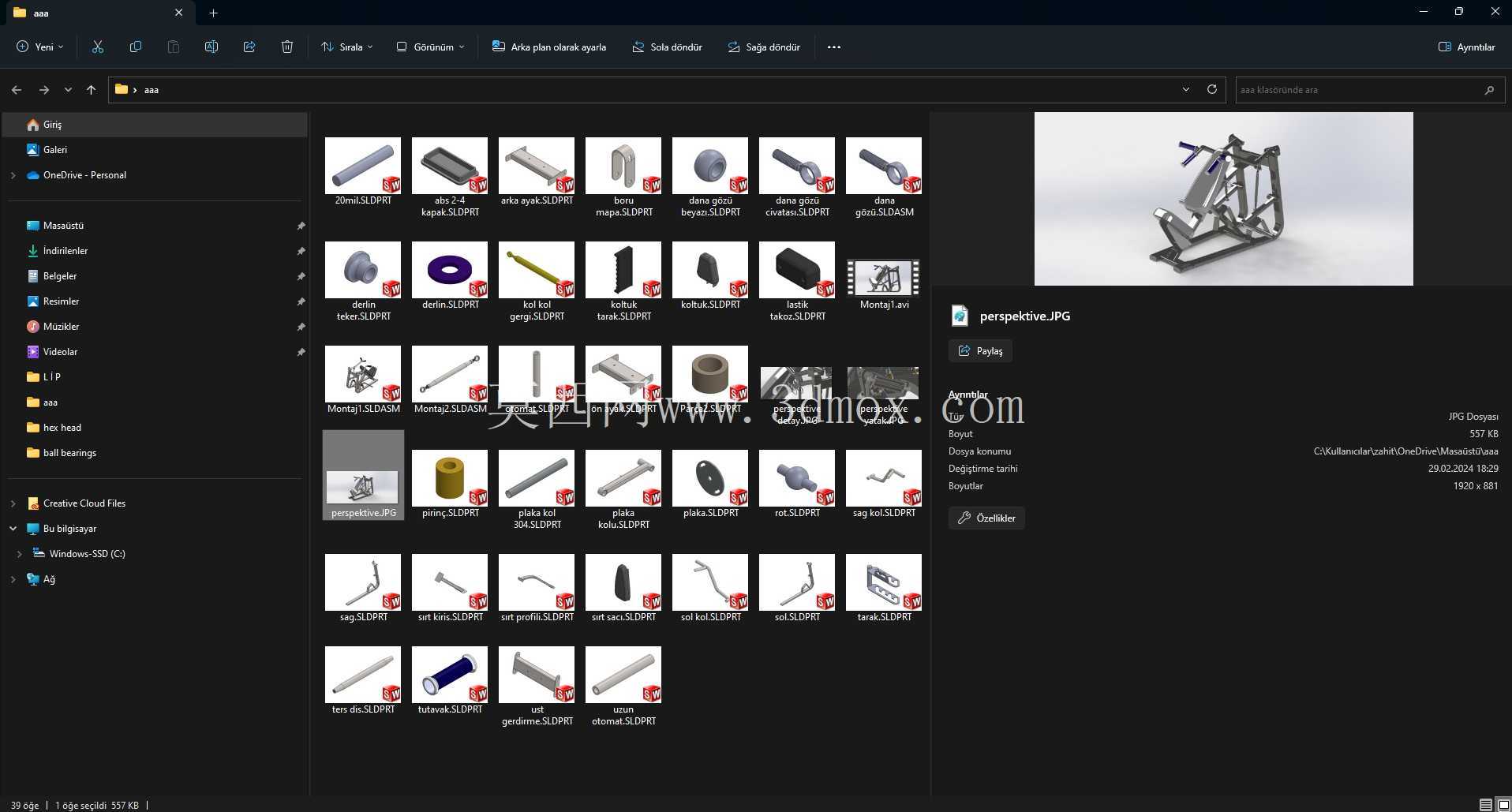

　　在三维建模过程中，所有的铰接配合位置都做了公差配合的仿真校验，转动副的间隙控制在0.1mm到0.2mm之间，既保证转动顺畅，又不会出现旷量晃动的问题，整体装配完成后，器械的重心始终落在底部支撑框架的中心区域，即使训练者做最大重量的蹬伸动作，器械也不会出现翘边、侧翻的风险。管线与限位拉索的排布全部隐藏在框架钢管内部，既保证外观整洁，也避免拉索外露被剐蹭损坏，拉索采用包塑钢丝绳，破断拉力达到额定最大载荷的8倍以上，满足力量训练器械的安全标准要求。

　　从安装维护的角度来看，这款器械采用分体式包装设计，主体框架分为三个大的焊接组件，现场安装只需通过螺栓拼接即可，不需要现场做焊接作业，普通安装人员借助常规扳手工具在半小时内即可完成整机组装，日常维护只需每三个月在所有铰接位置加注少量润滑脂，检查固定螺栓的预紧力即可，没有复杂的维护流程，能够降低场馆的后期运维成本。器械的底部支撑脚配置了可调节的橡胶脚垫，当地面存在轻微不平整的情况时，可以通过旋转脚垫调整高度，保证器械整体处于水平状态，避免训练过程中出现晃动、异响的问题，橡胶脚垫同时能够起到防滑、减震的作用，不会对健身房的地胶地面造成压痕损伤。
