食品加工用手动液压肉类压榨设备结构设计

　　这款手动液压驱动的肉类压榨设备，主要面向小型肉制品加工门店、熟食加工作坊、中小型食品加工企业的原料预处理工序使用，可完成酱卤制品压制定型、腌腊制品压排脱水、重组肉压合整形、熟肉压块分切前置处理等作业，相比传统纯手动螺旋压机，液压驱动的结构能在同等操作力下输出更大压合力，同时保留手动设备无需外接动力源、占地小、操作灵活的优势，适合小批量多批次的柔性加工场景。

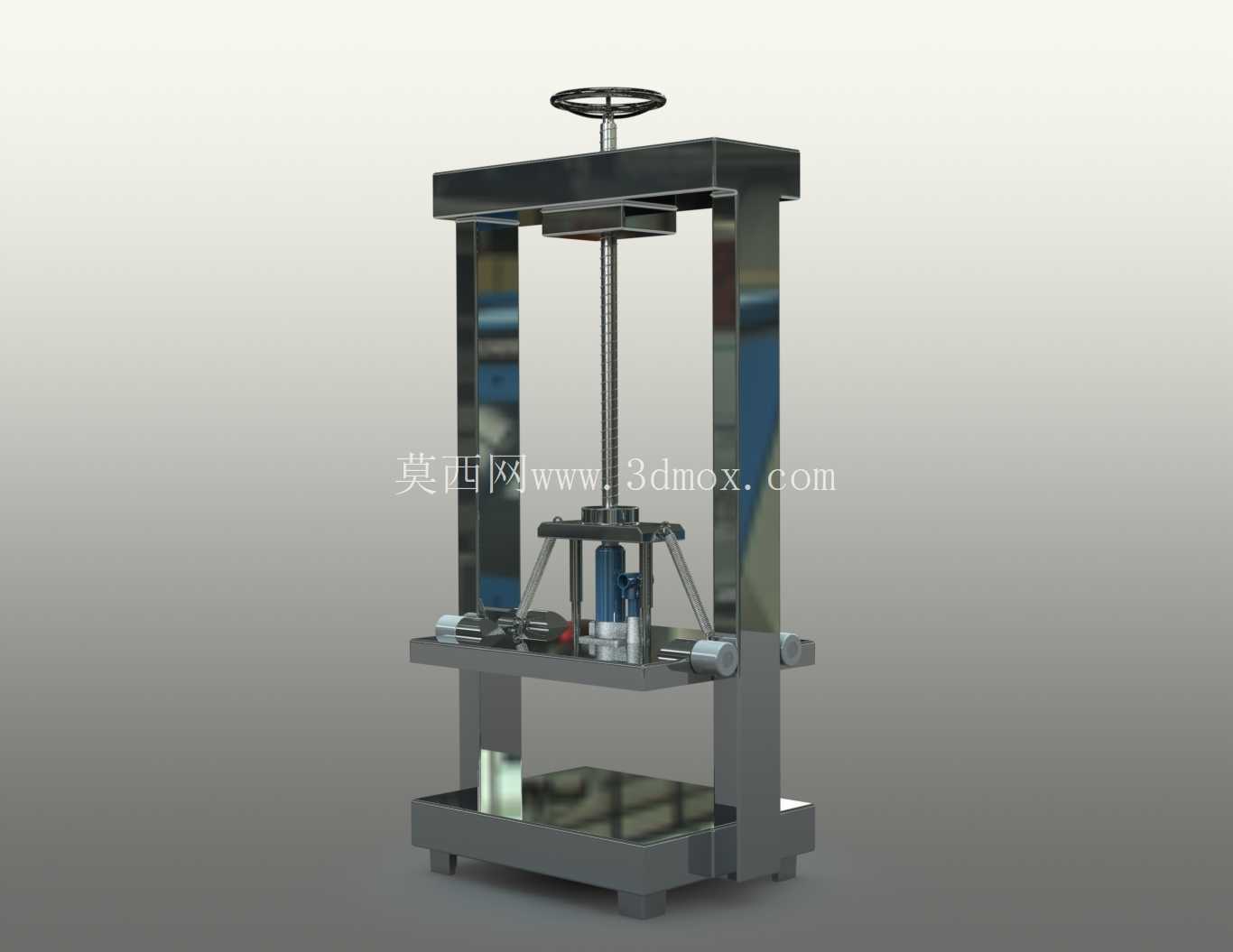

　　从结构布局来看，设备采用立式双柱龙门框架结构，两根竖直导向柱采用实心圆钢加工，表面做硬铬镀层处理，既保证框架整体的抗侧弯刚度，也为上下移动的压合平台提供精准导向，避免压合过程中出现偏载导致的压板倾斜、受力不均问题。底部工作台采用加厚不锈钢钢板焊接而成，台面做铣平加工，平面度控制在0.2mm/㎡以内，保证受压物料接触面平整，同时不锈钢材质符合食品接触设备的卫生要求，日常清洁冲洗不会出现锈蚀问题。

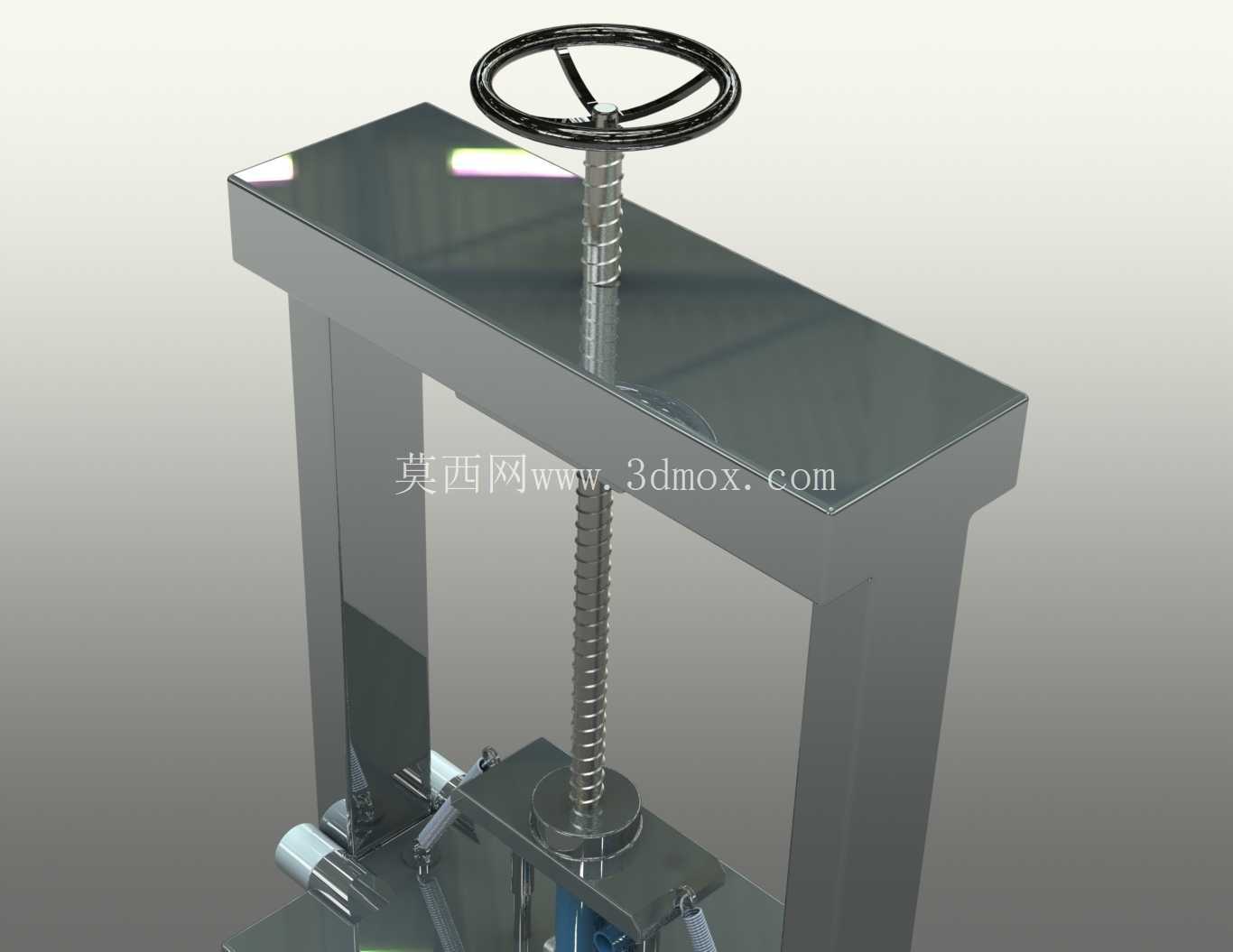

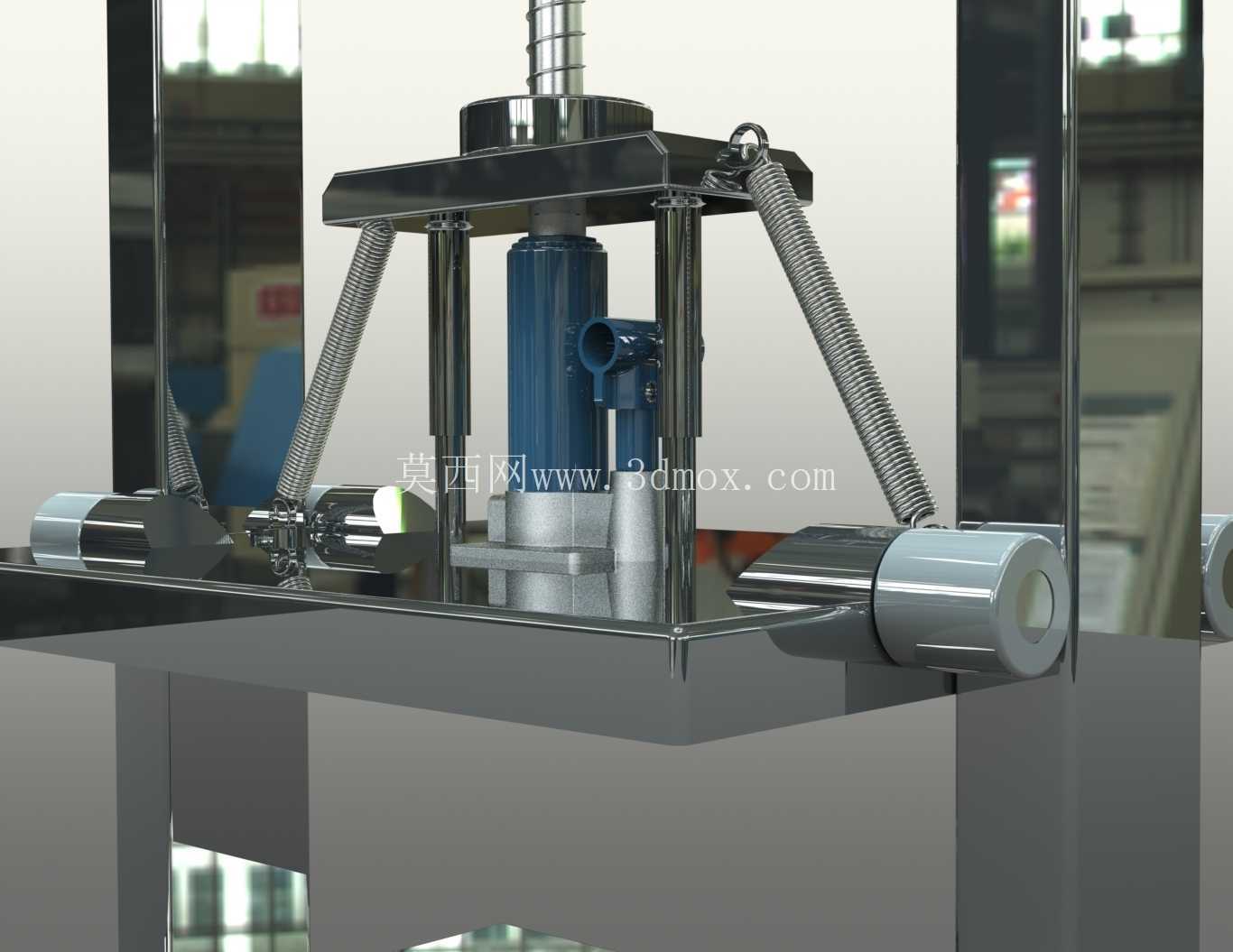

　　设备顶部设置手轮调节机构，手轮通过梯形丝杠与上部横梁连接，可根据待压榨物料的堆叠高度，预先调整液压单元的初始行程位置，减少空行程操作距离，提升作业效率。液压驱动单元集成在活动压台上方，采用手动液压泵作为动力源，泵体与压台做一体化安装，压台下方连接食品级不锈钢压板，压板与压台之间设置快拆连接结构，可根据加工需求更换不同尺寸、不同表面纹理的压板，比如带沥水孔的压板用于腌肉脱水，平面压板用于熟肉定型，带成型槽的压板用于重组肉压块。

　　设计过程中，框架的受力校核是核心环节，双柱的直径、横梁的截面厚度都按照最大1.5吨压合力的1.5倍安全系数做选型计算，避免长期满负载使用出现框架变形。导向柱与活动压台之间采用自润滑铜套做滑动配合，无需频繁加注润滑油，也不会出现油污掉落污染食品的问题。设备底部设置四个可调支撑脚，可根据地面平整度调整设备水平度，保证压合过程中设备不会出现晃动偏移，支撑脚同样采用不锈钢材质包裹，避免清洁过程中积水锈蚀底座。

　　安装边界方面，设备整体占地尺寸约为650mm*550mm，不含手轮的整体高度约为1200mm，手轮最高点距离地面约1350mm，符合成年人站立操作的人机工程学高度，操作时无需弯腰或抬手过高，长时间作业疲劳度低。设备无需外接电源、气源，放置在平整的硬化地面即可投入使用，对安装场地没有特殊要求，既可以固定在工作台面上使用，也可以直接放置在地面作业，移动时可通过底部预留的叉车孔位短距离转运，适合加工场地经常调整的小型作坊使用。

　　功能细节上，设备设置了机械限位结构，当压台下行到最低限位位置时会自动锁止液压回路，避免超行程压合损坏设备或物料；液压回路设置了卸压旋钮，压榨完成后缓慢旋开旋钮即可控制压板平稳回升，不会出现突然弹起的安全隐患。所有与物料接触的部件都采用304食品级不锈钢制作，焊缝处做抛光打磨处理，无卫生死角，符合食品加工设备的卫生规范，日常使用后可直接用高压水枪冲洗清洁。

　　在实际应用场景中，这类设备除了肉类加工，也可用于豆制品压榨脱水、酱菜压卤、果蔬加工的固液分离等工序，通过更换不同的压板和调整压合速度，可适配不同物料的压榨工艺要求。相比大型全自动压榨生产线，这款手动液压设备的投入成本低，操作门槛低，维护简单，没有复杂的电控液压元件，日常故障排查和配件更换都非常方便，适合小规模生产场景使用。结构设计上充分考虑了食品加工场景的清洁需求、操作安全需求、功能扩展需求，各个部件的连接都做了圆角过渡处理，没有尖锐凸起，避免操作过程中划伤操作人员，外露的传动部件都设置了防护罩，符合食品加工设备的安全规范。
