工业高架通道带防护笼直爬梯结构

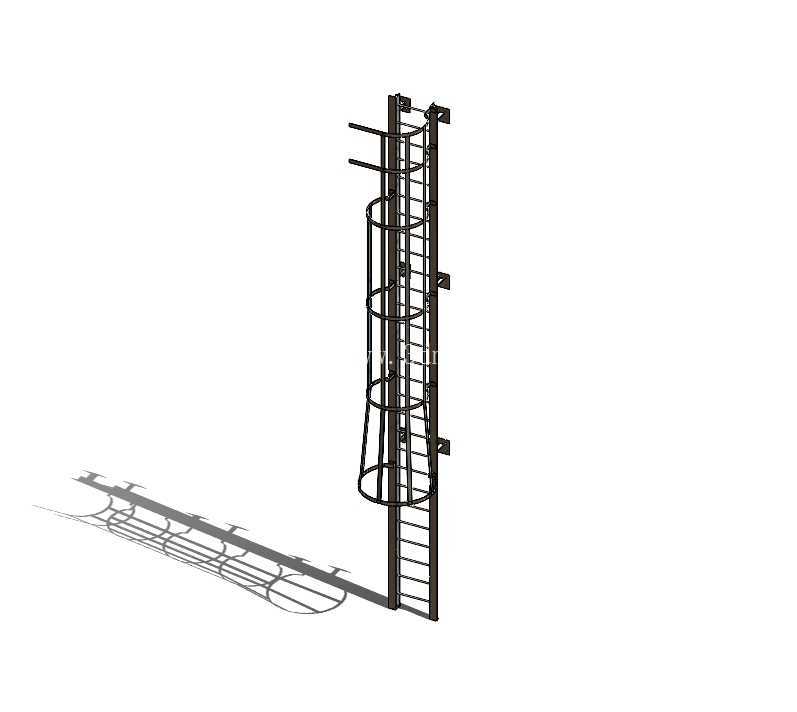

　　在工业厂区的储罐侧壁、厂房高架平台、设备检修区域、管廊架体旁，这类带护笼的直爬梯是解决垂直登高需求的核心构件，区别于普通民用直梯，它的设计核心始终围绕高空作业的坠落防护逻辑展开，所有结构参数都贴合工业现场的实际使用边界。从结构组成来看，整套爬梯由梯梁、踏棍、护笼笼圈、纵向护条、壁挂安装支架几个核心部分构成，梯梁采用等边角钢作为主承载构件，踏棍采用圆钢等距排布，踏棍间距严格控制在300mm区间，保证作业人员攀爬时步幅自然，不会出现踩空或跨步过大的疲劳感，踏棍表面做防滑处理，即便沾附油污、水渍也能提供足够摩擦力。护笼部分从距离基准面2.2m高度位置开始设置，一直延伸到梯段顶端的平台入口处，笼圈采用扁钢弯制为正圆形结构，笼圈内径控制在700mm左右，既不会因为内径过小卡滞作业人员的攀爬动作，也不会因为内径过大失去防护约束作用，相邻笼圈之间的间距不超过500mm，纵向护条沿笼圈周向均匀分布，数量不小于5根，保证人员一旦失足滑落时，护笼结构能够有效兜住身体，避免直接坠落到地面。壁挂安装支架沿梯梁高度方向每间隔1m设置一组，支架采用角钢焊接成型，一端与梯梁可靠焊接，另一端预留螺栓安装孔，可通过膨胀螺栓或焊接方式固定在混凝土墙面、钢结构立柱、设备外壁上，支架的悬挑长度根据现场安装基面的突出物情况调整，保证爬梯与安装基面之间预留150mm以上的净距，给攀爬时的脚尖留出足够活动空间，不会出现磕碰基面的情况。设计过程中首先要明确梯段的总高度，当单段梯段高度超过10m时，必须在中间设置休息平台，避免作业人员长距离攀爬产生体力不支的风险，梯段顶端要与接入平台的踏面齐平，两侧设置延伸扶手，方便人员从爬梯移步到平台时抓扶借力。护笼的开口位置仅保留攀爬通道对应的区域，靠近安装基面的一侧做封闭处理，防止人员从护笼与基面的间隙处滑落。整套结构的受力计算要充分考虑动载荷影响，按照同时承载两名作业人员的总重量做强度校核，梯梁的扰度控制在梯段总长度的1/400以内，保证攀爬时不会出现明显的晃动感，所有金属构件都做防腐处理，户外使用场景下采用热浸镀锌工艺，室内场景可采用防锈漆加面漆的涂装方式，应对不同环境下的腐蚀问题。在实际应用中，这类爬梯常配套设置在大型储料仓外壁、反应设备旁、厂房屋面检修口、高架输送线机架侧，相比斜梯，它占用的水平空间更小，在场地受限的垂直登高场景下具备不可替代的优势，设计时还要注意在爬梯底部设置可锁闭的安全门，防止无关人员随意攀爬引发安全事故，护笼的所有连接位置都做满焊处理，焊后打磨掉尖锐毛刺，避免刮破作业人员的工作服或划伤皮肤。踏棍与梯梁的连接采用穿孔焊接工艺，保证踏棍不会出现转动或脱落的情况，每处焊接节点都做焊后探伤检查，杜绝虚焊、漏焊的隐患。安装时要保证整段爬梯的垂直度偏差不超过梯段高度的1/1000，避免梯段倾斜导致攀爬时重心偏移，壁挂支架的固定点要做拉拔测试，保证每个固定点都能承受不小于1kN的水平拉力，长期使用过程中也不会出现松动脱落的问题。
