乔思伯N3 NAS机箱双风扇后置通风面板

　　在小型网络存储设备的结构设计中，后置通风面板的风道表现直接决定了整机长期运行的热稳定性，尤其是多盘位NAS机箱，硬盘持续工作产生的热量若不能及时排出，会大幅提升磁盘坏道风险、缩短存储介质使用寿命。这款适配乔思伯N3 Black NAS机箱的后置双风扇面板，正是针对原厂面板气流阻力过大的痛点做的定向结构优化，核心目标是在保留手部防护能力的前提下，最大化降低通风路径的风阻，提升散热效率。

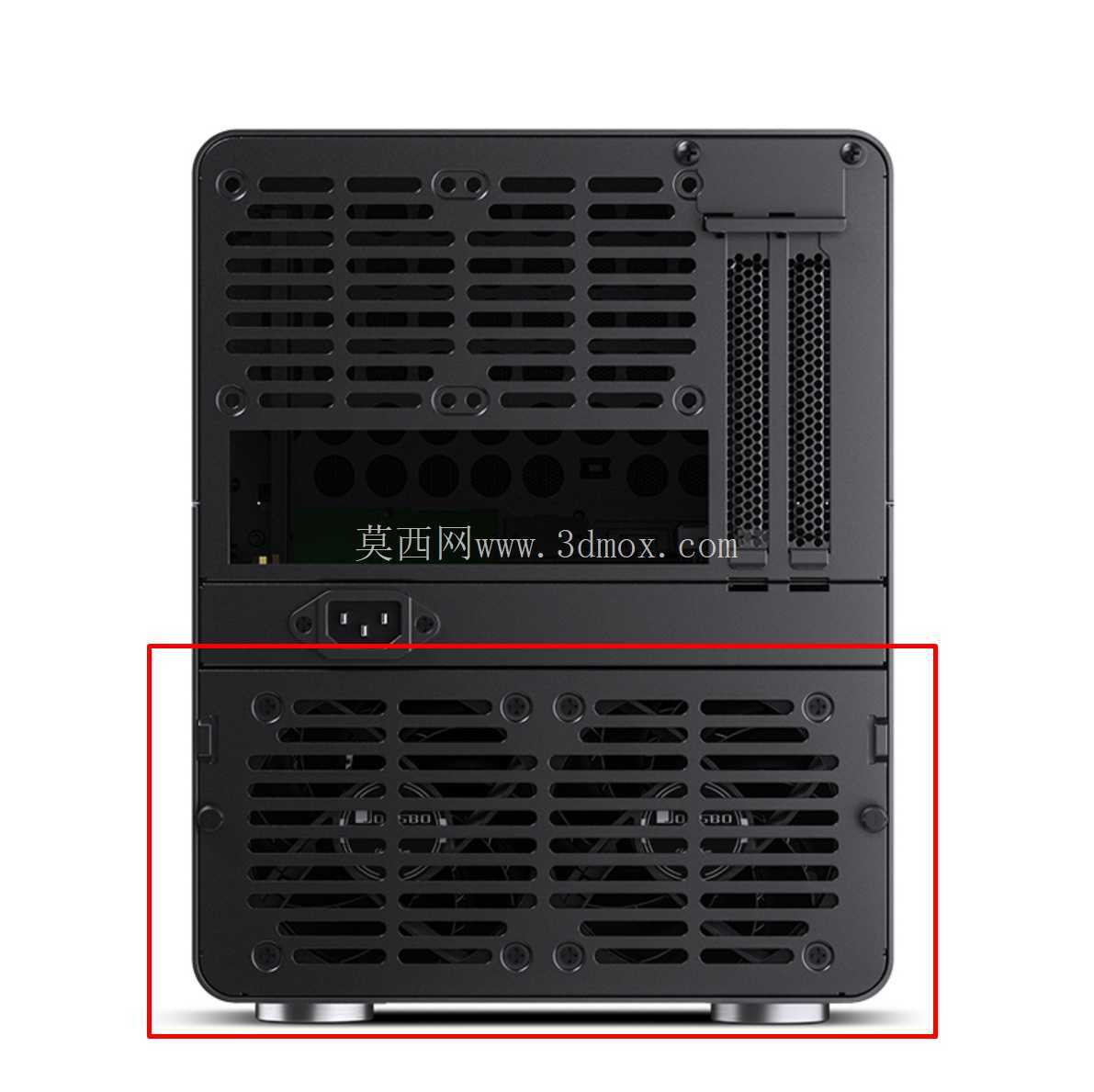

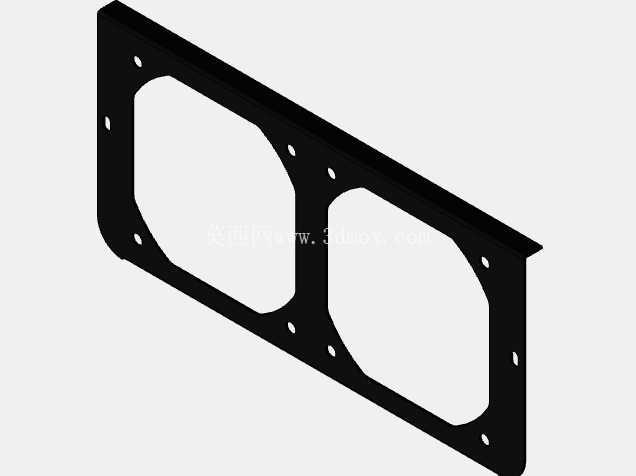

　　从实际应用场景来看，这类改装面板主要面向对NAS运行噪音、散热效率有较高要求的用户，尤其是采用高转速工业级硬盘、或者将设备放置在密闭弱电柜中的使用场景，原厂格栅的密集小孔会大幅阻挡气流，导致风扇需要维持更高转速才能满足散热需求，带来不必要的运行噪音。这款面板采用1mm厚度的金属板材冲压成型，整体安装边界完全匹配原厂面板的固定孔位，不需要对机箱本体做任何切割、打孔改造，直接替换原有后面板即可完成安装，适配门槛极低，普通用户不需要专业工具就能完成更换操作。

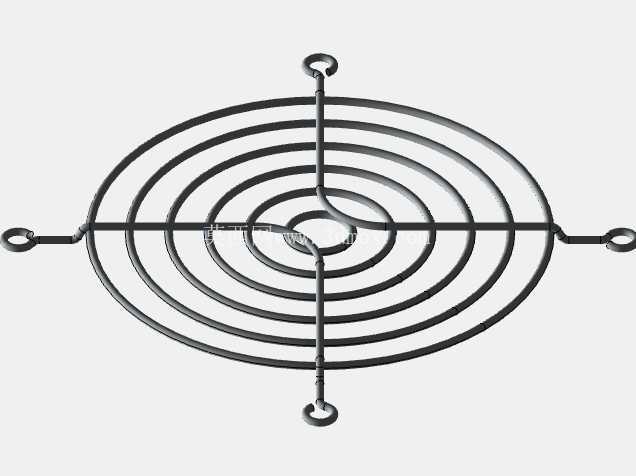

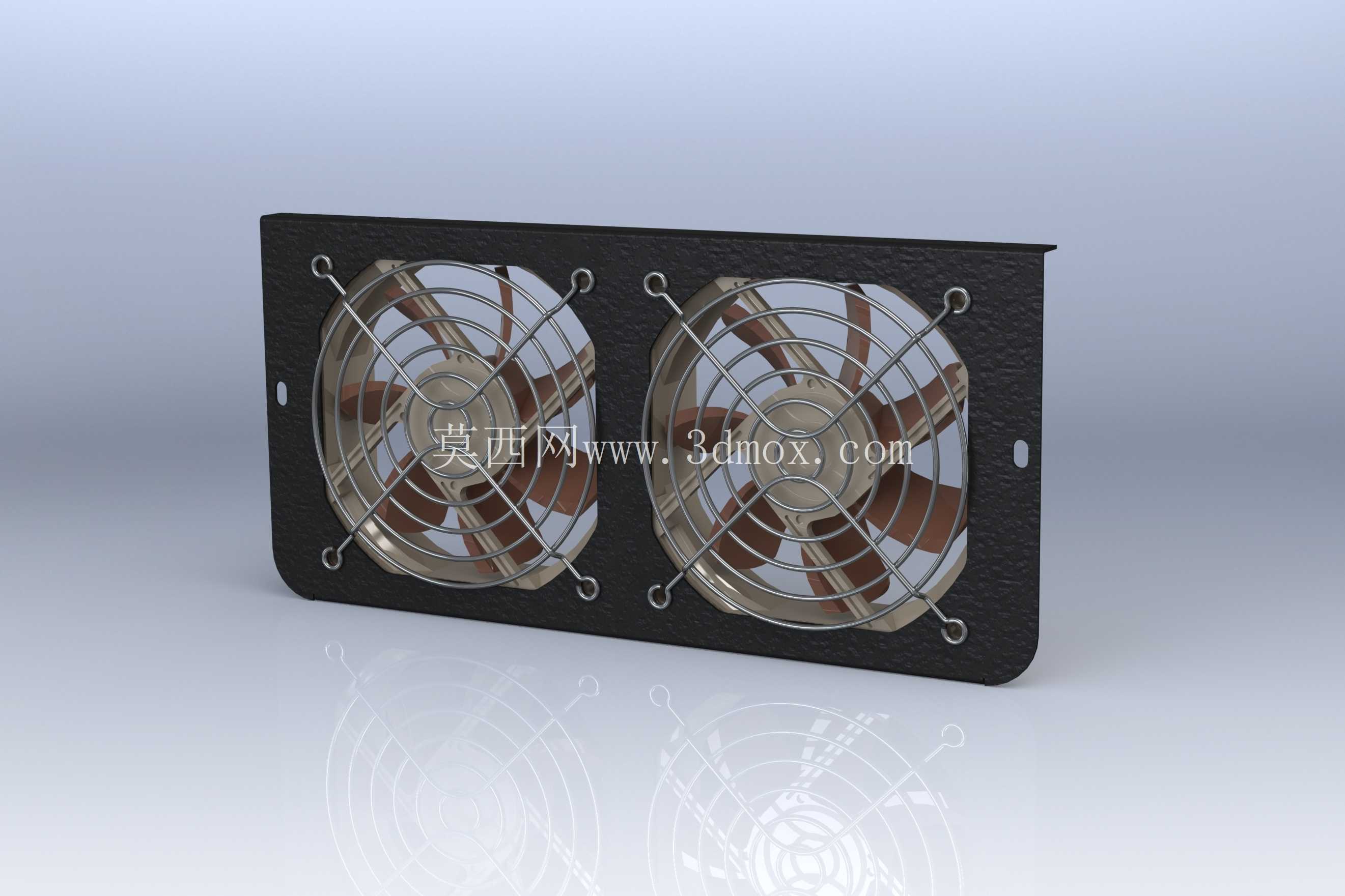

　　结构设计上，面板预留了两个标准92mm轴流风扇的安装位，孔位完全符合92mm风扇的通用安装标准，兼容市面上绝大多数同规格的散热风扇，包括常见的Noctua NF-B9等静音型号，用户可以根据自身的噪音、风量需求灵活选择适配风扇。风扇防护部分没有采用原厂的密集小孔格栅结构，而是改用标准铬材质的金属网格栅，网格的通透率远高于原厂小孔结构，气流穿过格栅时的涡流损失被大幅降低，相同风扇转速下的有效通风量可以提升30%以上，同时网格的间隙尺寸控制在安全范围内，完全可以避免手指误触转动的风扇扇叶，满足电气设备的安全防护要求。

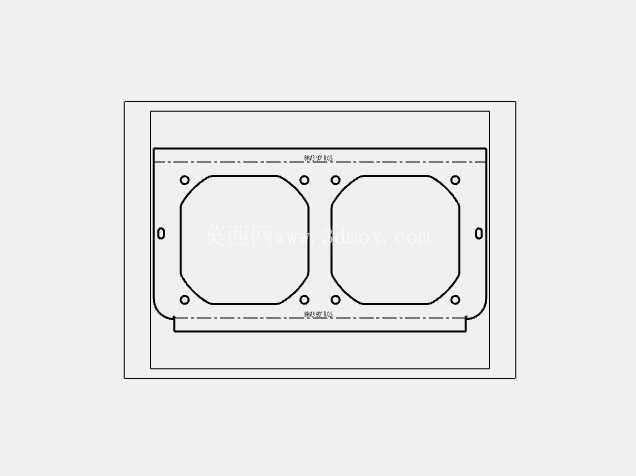

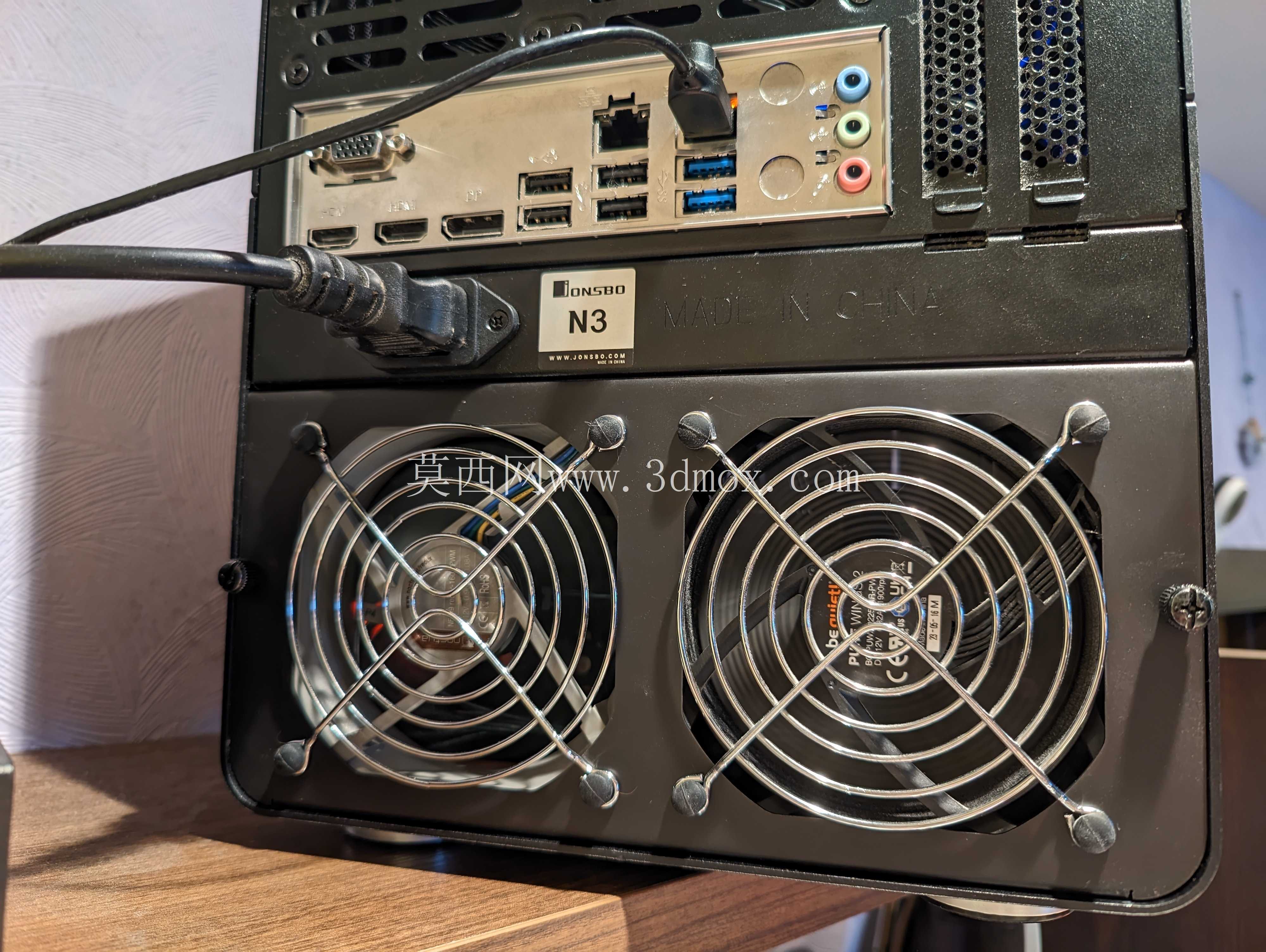

　　从安装边界尺寸来看，面板整体轮廓与原厂后面板完全一致，边缘的固定螺丝孔位、定位缺口都做了精准对位，安装后与机箱壳体的贴合缝隙控制在0.5mm以内，不会出现漏风、松动的问题。面板表面做了黑色磨砂质感的表面处理，与机箱原有的黑色外观风格保持统一，不会破坏整机的视觉协调性。在实际使用中，更换这款面板后，相同硬盘负载下的风扇转速可以降低200-300转，运行噪音有明显下降，同时硬盘仓的平均温度可以降低3-5℃，对于7*24小时不间断运行的NAS设备来说，这个温度降幅可以有效提升硬盘的长期运行可靠性，降低高温带来的硬件故障概率。

　　设计过程中重点平衡了三个核心维度的需求：首先是安装兼容性，所有固定尺寸严格匹配原厂机箱的安装基准，确保零改造适配；其次是通风效率，通过格栅结构的优化最大化降低风阻，提升散热系统的投入产出比；最后是安全防护，在提升通透率的同时保证防护格栅的强度与间隙安全性，避免带来额外的使用风险。板材厚度选择1mm也是经过实际验证的结果，这个厚度既可以保证面板安装后的结构强度，不会因为风扇长期运行产生共振异响，也不会过度占用机箱内部的安装空间，不会干涉到机箱内部的硬盘架、走线等原有结构。对于结构设计从业者来说，这类改装件的设计核心不在于复杂的曲面或者特殊结构，而在于对原有产品痛点的精准捕捉，在严格匹配原有安装边界的前提下，用最简单可靠的结构解决实际使用中的核心问题，兼顾功能性、兼容性与使用安全性，是小型硬件改装结构设计的典型思路。
