CNC与3D打印设备用2020铝型材角支架

　　在桌面级数控加工与增材制造设备的机架搭建环节，角接连接件的选型直接决定了框架整体的抗扭刚度与长期运行稳定性，这款适配2020系列欧标铝型材的角支架，正是针对小型CNC路由器、桌面FDM3D打印机这类轻载自动化设备的框架连接需求开发的结构件。从实际设备装配场景来看，这类角支架主要用于铝型材框架的90度垂直面加固，替代传统的内置角码与外置直角片，解决小型设备框架在高速运动、往复进给过程中出现的节点松动、框架形变问题——比如CNC路由器主轴高速切削时产生的高频振动，会沿着型材传导至连接节点，普通薄角片长期受交变载荷容易出现应力变形，导致龙门架平行度偏移，直接影响加工精度；而3D打印机打印头快速往复移动时的惯性冲击，也会让框架连接节点产生微位移，长期积累会造成打印层纹错位、成型尺寸偏差。

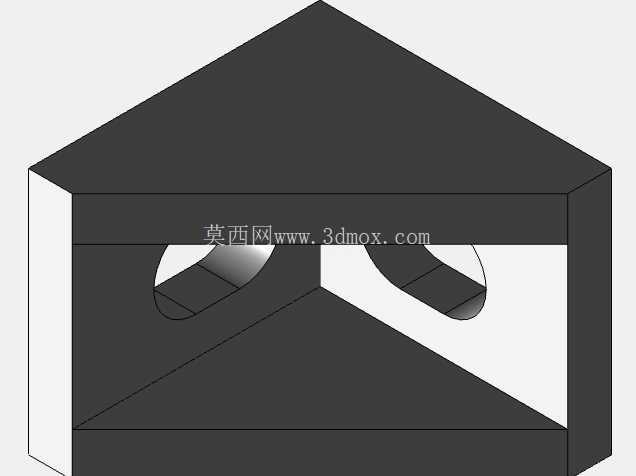

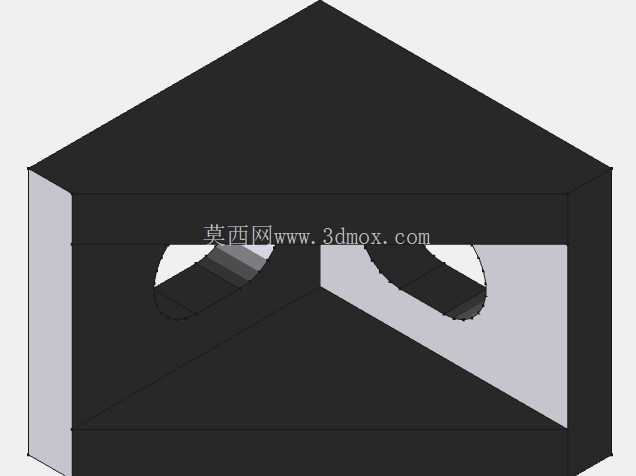

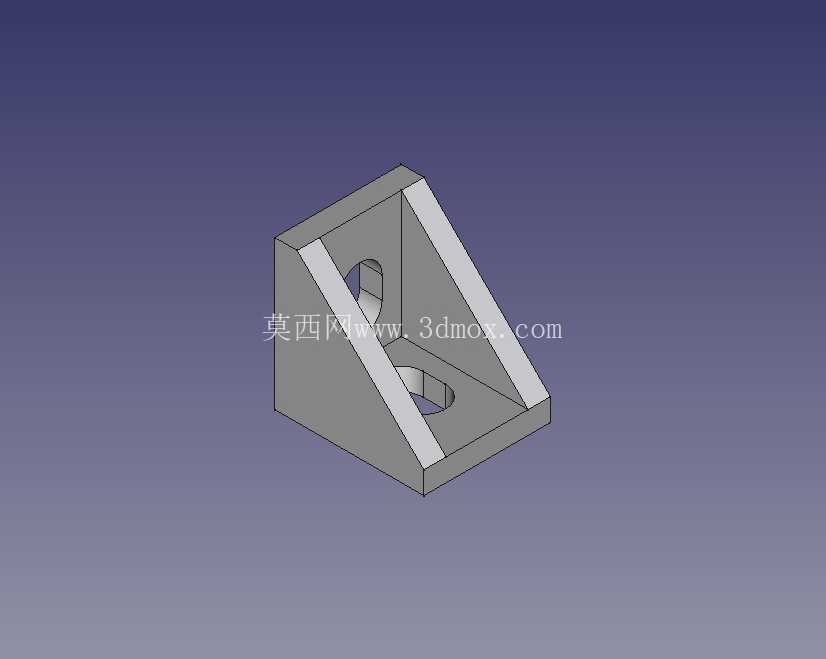

　　这款角支架采用直角三角形的加强筋结构设计，两个互相垂直的安装面分别贴合2020铝型材的相邻侧壁，中间的三角形加强筋从直角顶点延伸至两个安装面的外端，形成稳定的三角受力结构，相比无筋的直角片，抗侧向弯折的能力提升40%以上，能够有效抵消型材框架受到的垂直于角接面的弯矩。安装面的厚度经过匹配2020型材的槽宽设计，不会突出型材表面影响其他配件的装配，两个安装面上分别预留了适配铝型材T型螺母的安装过孔，孔位的中心距严格对齐2020型材的槽道中心，装配时不需要额外打孔，直接将T型螺母预塞进型材槽道，对齐孔位后拧紧紧固件即可完成固定，装配效率比采用焊接或者打孔连接的方式提升数倍，也方便后期设备的调整与拆装。

　　从安装边界来看，这款角支架的整体外轮廓尺寸完全适配2020铝型材的截面规格，两个安装边的长度刚好覆盖型材单段连接的受力区域，不会与型材上安装的导轨、拖链、走线槽等配件产生空间干涉，不管是用于设备底部框架的角部加固，还是龙门立柱与横梁的连接节点补强，都能在不占用额外安装空间的前提下提升节点强度。设计过程中特意对加强筋的位置做了避空处理，安装孔位周边预留了足够的扳手操作空间，使用内六角扳手拧紧紧固件时不会被加强筋结构阻挡，现场装配的操作友好度更高。

　　从受力特性来看，这款角支架的载荷传递路径非常清晰：型材受到的侧向力通过安装面传递到整个支架本体，三角形加强筋将集中力分散到两个垂直的安装边上，避免应力集中在紧固件位置，长期使用下不会出现支架本体开裂或者紧固件滑丝的问题。针对桌面级设备的轻量化需求，支架在保证结构强度的前提下做了合理的减重设计，去掉了非受力区域的多余材料，整体重量控制在合理范围，不会给小型设备的框架增加额外的负载。在实际设备调试过程中，这类角支架还可以用于框架局部的临时加固，比如在CNC路由器的主轴安装座附近的型材节点加装该支架，能够有效降低主轴切削时的振动传导，提升加工表面的光洁度；在3D打印机的Z轴立柱底部加装该支架，能够减少Z轴上下运动时的立柱晃动，提升Z轴的运动精度，减少打印层纹。

　　不同于工业级重型铝型材角件，这款支架的尺寸完全匹配2020系列小型铝型材的使用场景，安装后不会出现尺寸过大突兀、与周边配件干涉的问题，表面的边缘都做了倒角处理，装配过程中不会划伤操作人员或者刮破设备的走线外皮，细节处理完全符合小型自动化设备的装配要求。对于做桌面级数控设备改装、DIY3D打印机的结构设计人员来说，这款角支架的结构参数可以直接复用进设备的整体装配模型中，不需要重新做角接件的结构设计，能够大幅缩短设备开发的建模周期，同时因为其结构经过实际装机验证，不需要额外做连接强度的仿真校核，就能保证框架节点的连接可靠性。
