Nema17步进电机直角固定安装支座

　　在桌面级数控设备、小型自动化工作站以及教学实验平台的搭建过程中，步进电机的安装定位精度直接决定了传动链的运行平稳性。这款Nema17规格步进电机的L型固定支座，正是针对42系列步进电机的侧装、立装场景开发的结构件，广泛适配小型雕刻机、3D打印设备、送料机构、点胶工位以及轻工自动化流水线的动力端布局。

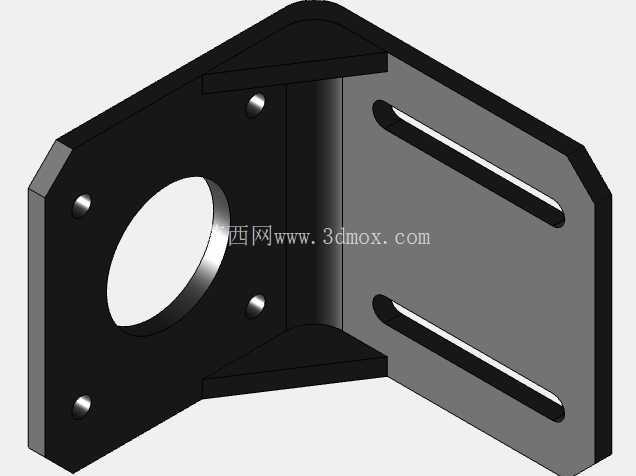

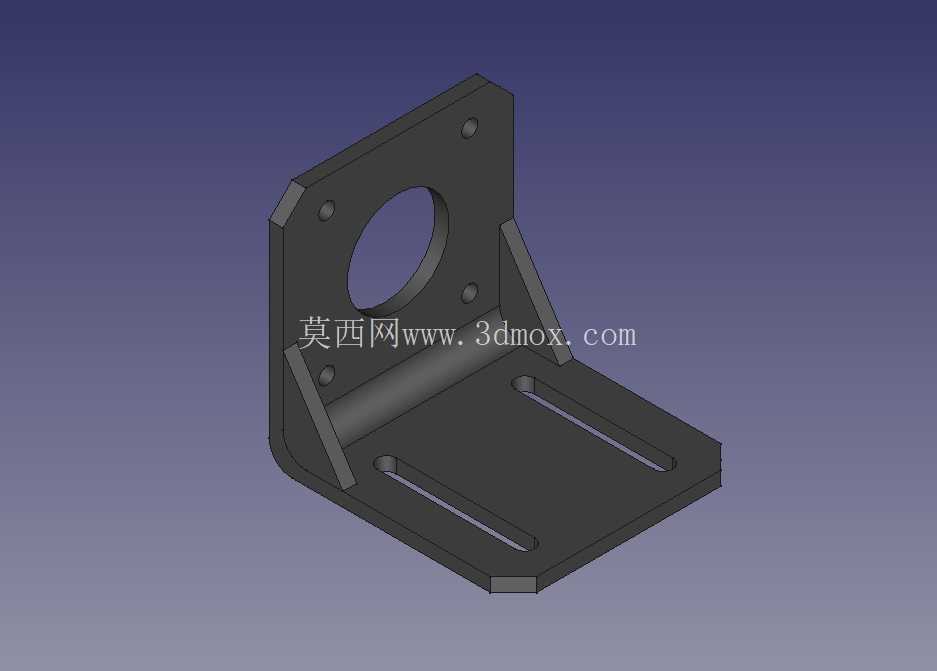

　　从实际装配逻辑来看，该支座采用一体式折弯L型构型，竖直安装面与水平承载面呈90度正交，两个立面之间增设了三角形加强筋结构，这一设计并非冗余：步进电机在启停、换向瞬间会输出较大的反作用力矩，若仅靠薄板折弯的直角边承载，长期交变载荷下折弯处极易出现塑性变形，导致电机输出轴与传动丝杠、同步带轮的同轴度偏移。加强筋沿直角拐角两侧对称布置，将竖直面受到的电机倾覆力矩直接传导至水平底板，大幅提升了支座的整体抗扭刚度，在高速往复运动工况下也能保持电机轴线的空间位置稳定。

　　竖直安装面的中心开设大尺寸圆形通孔，孔径与Nema17步进电机的前端法兰止口相匹配，电机本体从支座后侧穿入后，前端输出轴可直接穿过通孔伸出，避免轴端与支架发生运动干涉。通孔周边均匀分布四个螺纹安装孔，孔位间距严格遵循Nema17电机的标准法兰安装孔距，装配时只需将电机端面的四个固定孔与支架孔位对齐，拧入内六角螺钉即可完成电机的径向与周向定位，无需额外加工适配垫块。竖直面的其余区域还预留了多个辅助安装孔，可用于固定限位开关支架、传感器安装板或者走线压片，拓展了支座的集成安装能力。

　　水平底板作为整个电机组件与设备机架的连接界面，开设了两条平行的长条形腰型槽，槽体沿电机输出轴的轴线方向延伸。这种长孔设计给现场装配留出了充足的调整余量：在同步带传动场景中，松开底板固定螺钉后，可沿腰型槽方向整体推移电机，改变电机轴与从动轴的中心距，从而张紧同步带，调整到合适预紧力后再锁紧螺钉；在丝杠直连场景中，也可通过腰型槽微调电机轴线与丝杠的同轴度，补偿机架焊接、加工带来的位置误差，避免电机轴因强行对中承受额外径向载荷，延长轴承使用寿命。底板的边角做了切角处理，既去除了锐边毛刺，也避免了安装时与机架上的其他相邻零件发生边角干涉。

　　从安装边界维度考量，该支架的竖直面高度需完全覆盖Nema17电机的法兰安装区域，保证四个固定螺钉的啮合长度足够，通常螺纹旋合深度不小于螺钉公称直径的1.5倍，防止电机运行中螺钉松脱。水平底板的长宽尺寸需覆盖腰型槽的完整行程，同时在腰型槽两端留出足够的螺钉压紧边距，避免锁紧时底板局部压溃。整体壁厚经过刚度校核，在满足支撑强度的前提下尽可能控制重量，既适合固定式工业设备的长期挂载，也能适配移动工位、轻量化实验装置的负载要求。

　　在结构细节处理上，支架所有棱边均做了倒角去毛刺，安装面的平面度控制在合理公差范围内，保证电机法兰与竖直面能够完全贴合，不会出现间隙导致电机运行时产生振动异响。材质选用常规结构钢材，表面做发黑防锈处理，兼顾成本与耐蚀性，也可根据使用场景更换为铝合金材质实现轻量化，适配对重量敏感的运动轴部件。整个支架把电机的定位、固定、张紧调整功能集成在单一零件上，减少了装配时的零件数量，降低了工装设计的复杂度，是小型传动机构中非常典型的实用型安装构件。
