平板式太阳能集热换热板结构设计

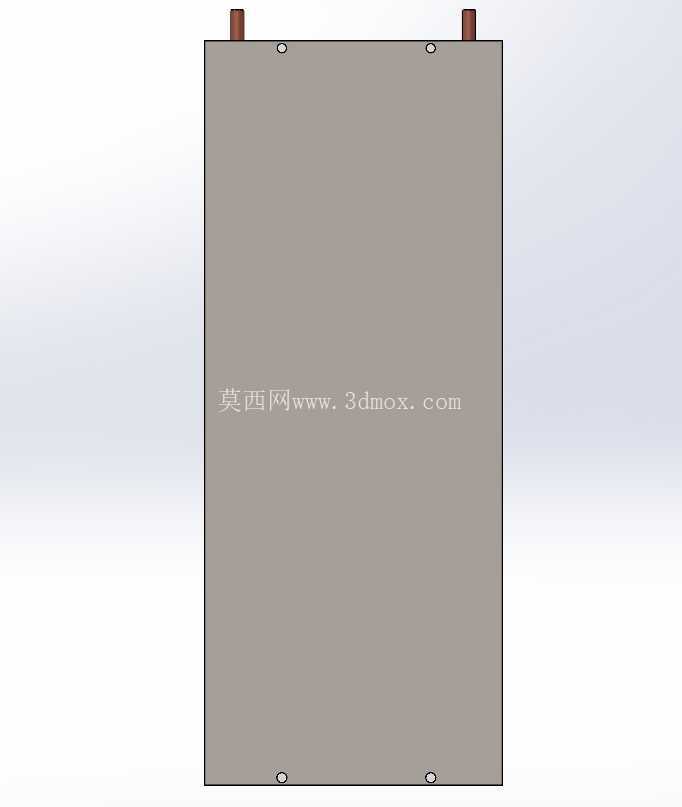

　　在民用分布式太阳能供热系统、小型农业辅助供热场景中，平板式集热换热板是核心的光热转换载体，区别于真空管式集热结构，平板式换热板的结构强度更高，抗外力冲击性能更好，更适合安装在风压较大的高海拔区域、或者有零星坠物风险的城郊民居屋面，也可适配小型养殖棚舍的冬季温水补给、农产品烘干工序的预加热单元等场景。这款换热板整体采用方形铝制主体结构，外轮廓尺寸控制为400毫米宽度、1000毫米高度，规整的矩形边界可以实现多块板的无缝拼接排布，在有限的安装屋面面积内最大化集热覆盖面积，拼接时相邻板的侧边可通过通用压块直接固定，不需要额外定制转接连接件，降低现场安装的加工工作量。

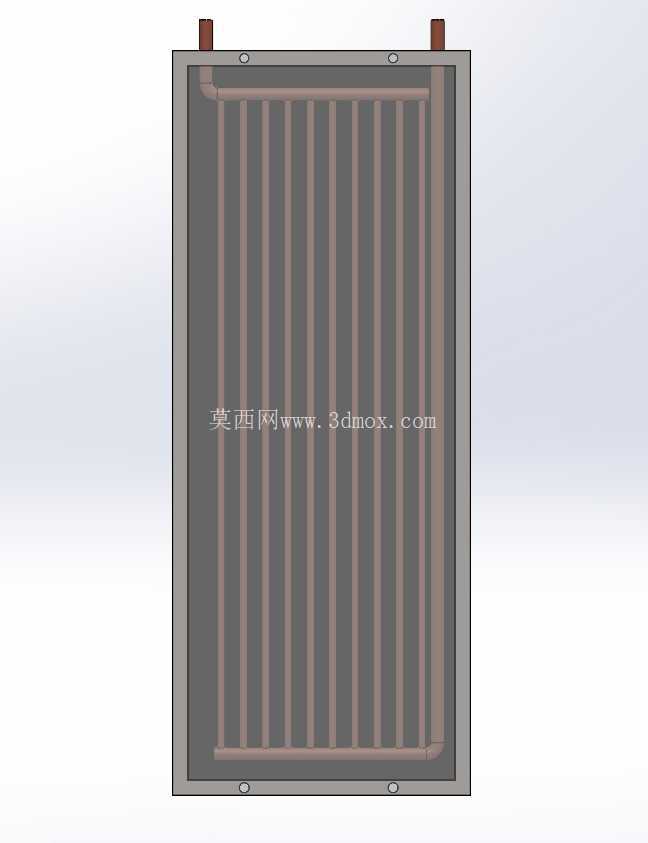

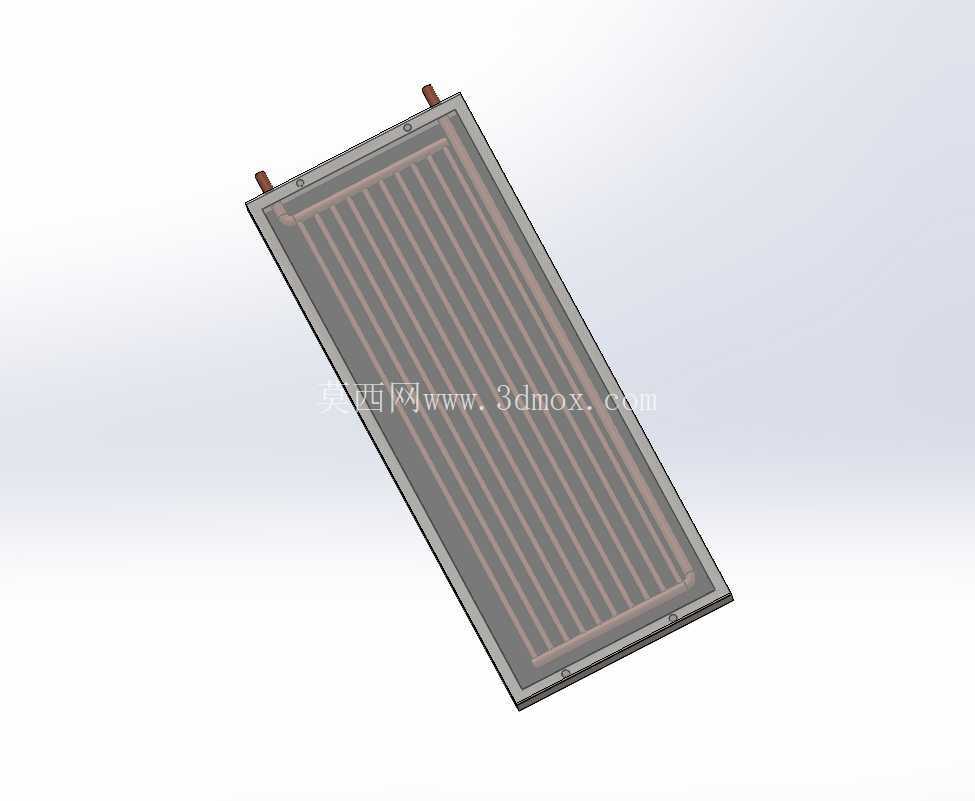

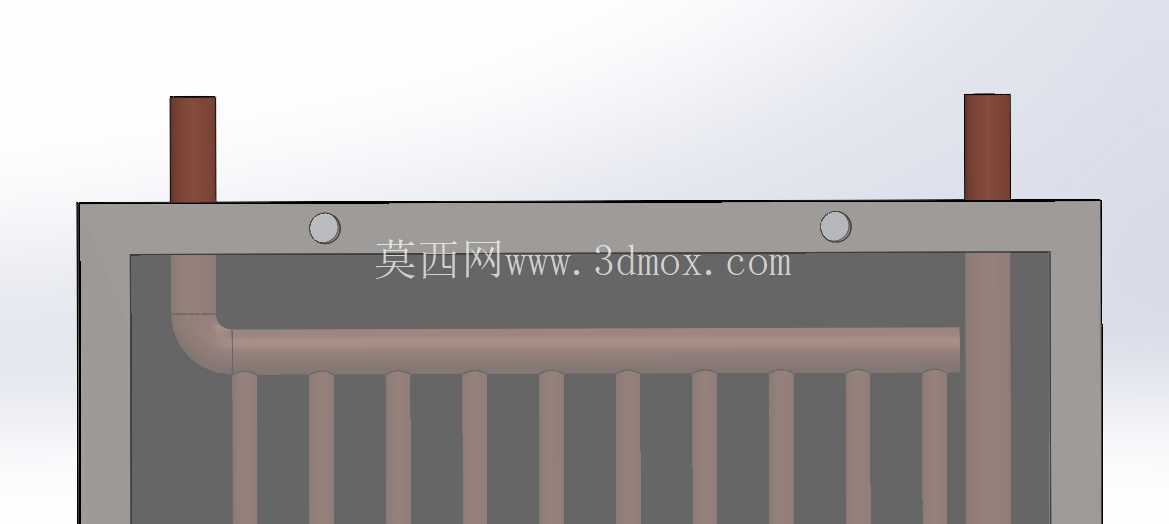

　　结构设计上，板体内排布多根平行的加热流道，单根加热管内径设置为8毫米，这个管径参数是经过换热效率与流阻平衡后的选型结果：更小的管径会提升管内换热介质的流速，但会增加循环泵的工作负载，过大的管径则会导致介质在管内停留时间过长，局部换热温差拉低整体集热效率，8毫米内径可以在常规家用太阳能系统的循环压力下，保证介质在流道内形成稳定的紊流状态，充分吸收板体收集的太阳辐射热量。板体顶部的介质入口与出口颈部采用铜质线圈结构，接口内径为16毫米，铜材质的接口可以更好地适配现场安装时的铜管焊接、或者软管卡接需求，铜材本身的抗腐蚀性能也能避免长期户外使用过程中接口位置出现锈蚀渗漏，16毫米的接口通径可以匹配多块板并联后的总流量需求，不会在接口位置形成节流效应。

　　安装固定结构的设计上，板体面板上预留了两组M12规格的安装孔，两组孔的中心间距为200毫米，这个安装孔距适配市面上通用的太阳能集热板安装支架，安装时不需要在现场对板体进行二次钻孔，避免钻孔过程中破坏板体内部的流道密封结构，M12的螺栓规格可以提供足够的锁紧力，抵御12级以下风压产生的拉扯载荷，保证板体在屋面长期固定的可靠性。板体的边框采用折边一体化结构，没有额外的拼接焊缝，既可以提升整体结构的抗扭刚度，避免运输、安装过程中板体出现变形导致内部流道错位，也能减少边框位置的渗水隐患，雨水可以顺着边框的导流斜面直接排出，不会在板面积灰积水影响集热效果。

　　从实际使用的角度看，这款换热板的流道采用并联排布结构，介质从入口进入后会均匀分配到每一根加热管内，不会出现局部流道流量过小导致的局部过热问题，也避免了单根流道堵塞后整个板体失效的风险，即使某一根流道因为介质杂质出现堵塞，其余流道依然可以正常完成换热循环，后期维护时只需要对堵塞流道进行冲洗即可，不需要整体更换板体。板体的集热面板与内部流道采用紧密贴合工艺，减少接触热阻，让面板吸收的太阳辐射热量可以快速传递到流道内的换热介质中，相比传统的管板分离式结构，热转换效率有明显提升。在系统适配层面，这款板既可以单块使用满足单户小型热水需求，也可以多块串并联组合，适配更大面积的供热需求，比如小型民宿的集中热水供应、农业大棚的冬季采暖补热等场景，统一的外形尺寸与安装接口可以让系统扩容时不需要重新设计支架与管路，直接加装同规格板体即可完成系统升级。
