带齿轮啮合结构的皮带传动轮组件

　　这套带齿轮啮合结构的皮带传动轮组件，核心应用场景覆盖小功率动力传递的各类工业设备，常见于小型输送线的动力输入端、轻工机械的进给机构、稳压设备的动力调节单元，也可作为教学演示教具拆解传动原理，帮助从业者理解摩擦传动与啮合传动结合的动力传递逻辑。实际使用中，组件承担着将原动机输出的扭矩，通过皮带摩擦与齿轮啮合的两级传递，平稳输送到执行端的作用，相比单一皮带传动，顶部集成的直齿圆柱齿轮结构可在皮带打滑的临界工况下，通过齿牙啮合保证传动比的精准性，避免负载突变时出现的传动失效问题。

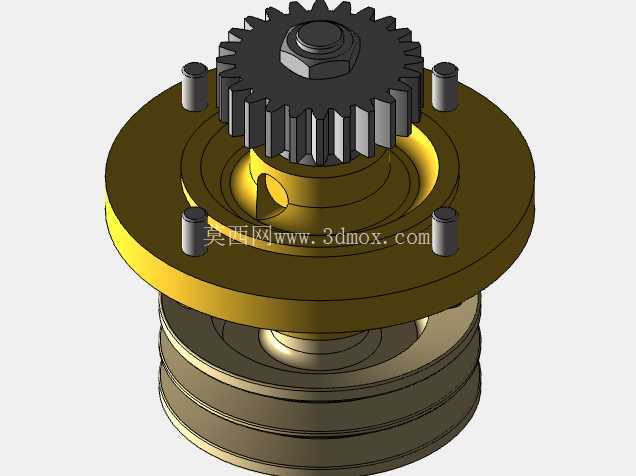

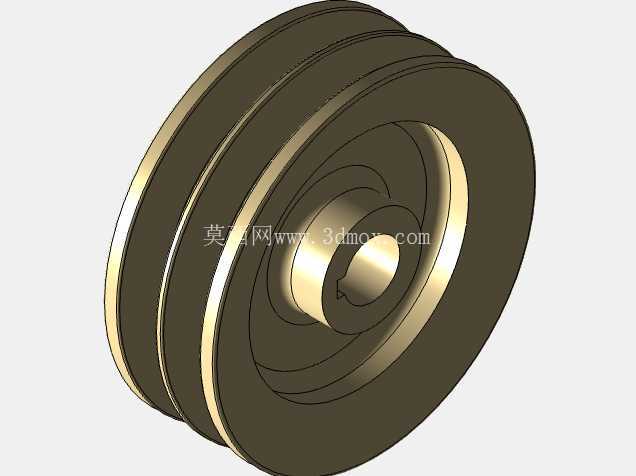

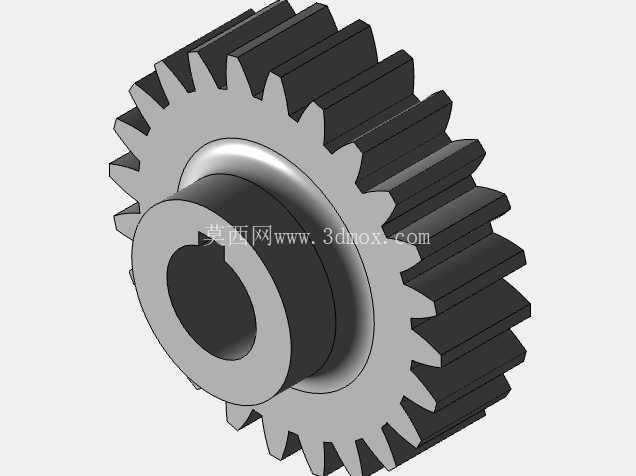

　　从功能特性来看，下部的多槽带轮结构适配标准V型带或平皮带，多槽设计可增大皮带与轮面的接触面积，提升摩擦传力的上限，轮槽的表面粗糙度经过设计考量，既不会因过于光滑导致摩擦力不足打滑，也不会因粗糙度过高加速皮带的磨损老化。顶部的直齿齿轮采用渐开线齿形设计，齿向公差控制在合理范围内，保证啮合时的齿面接触面积均匀，减少偏载带来的齿面点蚀问题，齿轮与带轮主体采用同轴装配结构，通过顶部的六角锁紧螺母实现轴向固定，四个周向均匀分布的定位柱可嵌入安装基座的对应定位孔，限制组件工作时的径向窜动，保证传动的同轴度。

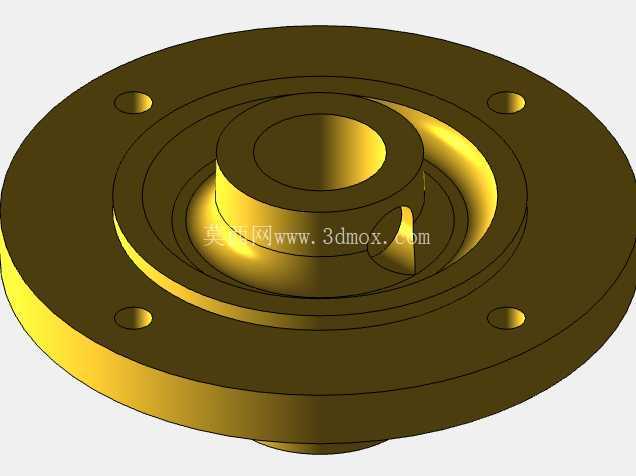

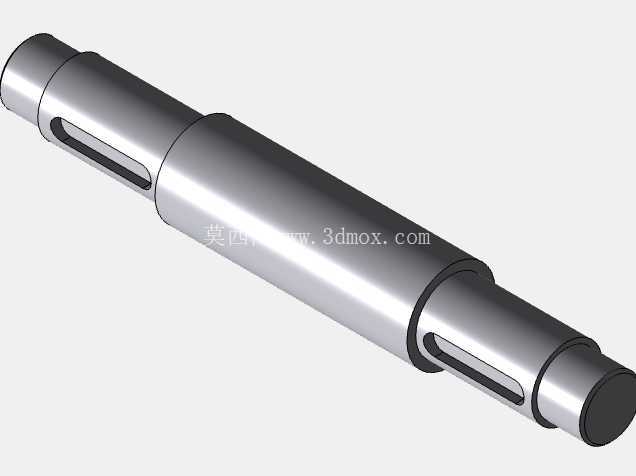

　　设计思路上，这套组件没有采用齿轮与带轮分体加工再装配的常规方案，而是将带轮主体与中部的支撑轴颈设计为一体结构，减少了分体装配带来的累积误差，也降低了装配工序的复杂度。中部的环形凸台结构一方面作为带轮的轴向定位面，限制皮带在轮槽内的轴向窜动，另一方面可作为轴承安装的定位基准，装配时可将深沟球轴承的内圈贴合在凸台端面，实现轴承的快速定位，保证转动副的回转精度。组件下部的多层阶梯轴颈结构，可适配不同内径的轴承与密封件，满足不同安装空间下的装配需求，无需额外加工轴套类转接零件。

　　外形尺寸与安装边界方面，带轮主体的轮缘外径根据传递功率的需求设计，周向四个安装定位柱的中心圆直径与标准安装基座的孔位匹配，安装时只需将定位柱对准基座孔位插入，再通过顶部螺母锁紧即可完成固定，不需要额外设计复杂的压紧结构。组件的轴向总高度经过优化，在保证齿轮啮合深度与带轮轮槽有效宽度的前提下，尽可能压缩轴向尺寸，减少整体占用的安装空间，适配结构紧凑的小型设备内部安装需求。轮体的减重空腔设计在不影响结构强度的前提下，降低了组件的整体重量，减少转动时的转动惯量，启停阶段的动载荷更小，传动过程更平稳。齿顶圆与安装基座的预留间隙经过核算，保证齿轮转动时不会与基座发生刮擦，带轮下部与设备护罩的间隙也预留了足够的安全距离，避免皮带运转时剐蹭护罩产生异响或磨损。
