手持式烟花发射支撑装置结构设计

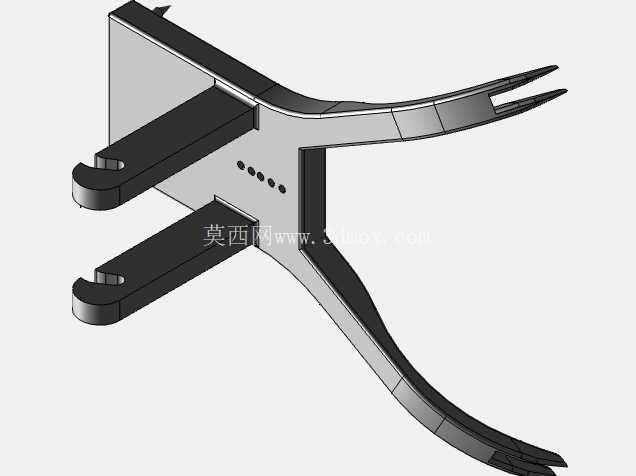

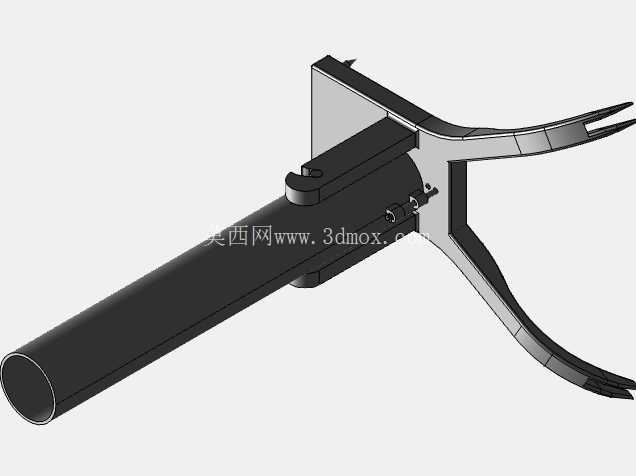

　　这款手持发射支撑结构，核心适配50毫米直径的民用烟花发射管，整体采用一体化握持式构型，在户外节庆燃放、小型烟火表演场景中，能够为燃放者提供稳定的发射支撑，同时通过握持结构保持安全操作距离，规避燃放过程中烟花窜动、后坐力偏移带来的安全隐患。从结构设计逻辑来看，整体分为发射管固定段、握持支撑段、触发联动段三个核心部分，发射管固定段采用同轴抱箍式设计，内壁与50毫米外径的发射管采用间隙配合，预留0.2毫米的装配公差，既可以快速装填更换发射管，也能在发射瞬间通过抱紧结构抵消发射后坐力，避免发射管滑脱。握持支撑段采用分叉式双支撑臂构型，贴合人体手部握持的自然弧度，支撑臂的弯折角度经过反复校核，当使用者手握持装置时，发射管轴线与手臂延伸方向呈15度仰角，符合常规烟花燃放的最佳发射角度，不需要额外调整姿态就能保证烟花发射轨迹朝向斜上方空域，减少误射风险。触发联动段集成在固定段与支撑臂的衔接位置，采用拨杆式触发结构，不需要额外的复杂传动件，使用者握持时食指自然放置在拨杆位置，按压即可完成发射触发，操作行程控制在8毫米，触发力度设置为15牛，既避免误触，也不需要过大的按压力度就能完成操作。从安装边界来看，整个装置的横向最大宽度为120毫米，发射管段长度为280毫米，支撑臂展开后纵向总高度为160毫米，整体结构没有外凸的尖锐棱角，所有棱边都做了R2的圆角处理，避免握持时划伤手部。结构壁厚设置方面，发射管固定段壁厚为3毫米，支撑臂壁厚为2.5毫米，在保证结构强度能够承受单次发射后坐冲击的前提下，尽可能降低整体重量，整备重量控制在300克以内，长时间握持也不会产生明显的负重感。在实际应用场景中，这款装置既可以适配普通民用手持烟花的燃放需求，也可以作为小型烟火表演的多联装发射单元的单组支撑结构，通过底部的安装接口可以快速固定在桁架或者地面支架上，实现多组齐射的燃放效果。设计过程中重点考虑了重复使用的可靠性，所有活动铰接位置都采用销轴连接，销轴与孔位之间采用小间隙配合，表面做耐磨处理，经过上百次触发操作后也不会出现松旷、卡滞的问题。发射管固定段的前端设置有限位凸台，能够阻挡发射管在发射瞬间向前窜出，后端设置有定位挡边，装填发射管时只需要将发射管推到挡边位置即可完成定位，不需要额外测量装填深度，大幅提升装填效率。支撑臂的表面做了防滑纹理处理，即使在冬季佩戴手套操作，也能保证握持的稳定性，不会因为手滑导致装置偏移。从结构受力角度分析，发射瞬间产生的后坐力会沿着发射管轴线传递到固定段，再通过衔接位置的加强筋结构分散到两个支撑臂上，最终由握持的手部承接，加强筋的厚度设置为4毫米，衔接位置做了圆弧过渡，避免应力集中导致的结构断裂，经过仿真校核，在承受50牛瞬时后坐力的情况下，结构最大形变量不超过0.1毫米，完全满足使用强度要求。整个装置没有复杂的异形曲面，所有结构都可以通过常规的机加工或者注塑工艺完成生产，加工难度低，量产成本可控，适合作为民用烟花燃放的配套辅助器具推广使用，也可以作为烟火类教具的结构演示模型，帮助学习者理解手持发射装置的受力设计、人机工程适配的核心逻辑。
