AC-006两孔两针220V网络连接器安装结构

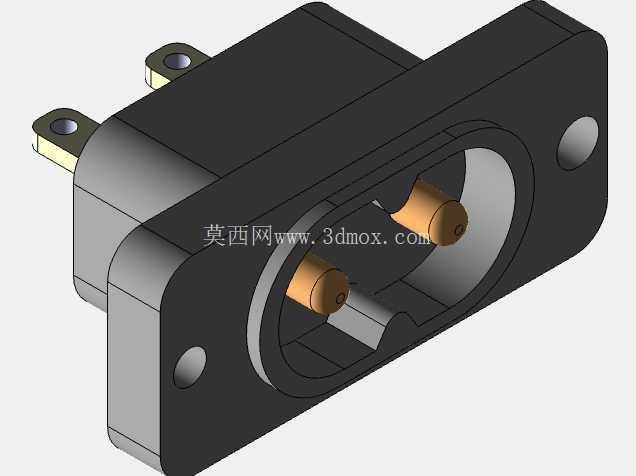

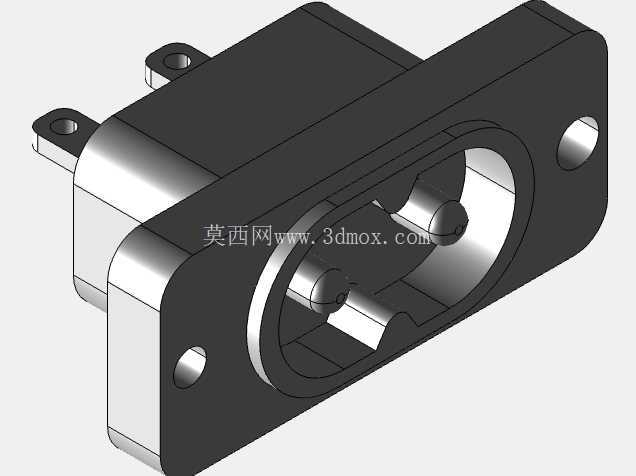

　　在民用弱电配套供电、小型网络终端设备的供电接驳场景里，这类两针两孔的AC连接器是十分常见的接口部件，很多人容易把它和普通市电插座混淆，实际上它的适配场景更偏向于带网络传输功能的低压供电接驳，专门对应标准2针网线配套的机身上装固定需求，不需要额外做防误插的异形结构，靠两个插针的中心距和插孔的内凹轮廓就能完成对位，避免插反或者错插其他规格的插头。从结构设计的角度看，这款连接器采用法兰式安装结构，主体外壳为阻燃注塑材质，整体呈带安装耳的矩形块结构，正面是内凹的圆形插接腔，两个铜质接触插针平行布置在腔体内，插针根部做了台阶限位，避免插接过程中插针受侧向力发生偏移，插接腔的内轮廓和配套插头的外圆做了小间隙配合，

　　插接到位后能形成一定的防尘贴合效果，减少日常使用中浮尘进入接触区域造成的接触不良问题。安装边界上，法兰两侧的安装耳各预留了一个圆形沉头安装孔，适配M2规格的螺钉紧固件，安装时可以直接把连接器卡入设备面板的预制开孔内，从面板外侧或者内侧穿入螺钉完成锁紧，沉头孔的深度刚好能把螺钉头完全埋入安装耳表面，不会突出在外影响后续的插头插拔操作，也不会和周边的其他结构件产生干涉。两个焊接式触点从连接器主体的后侧伸出，引脚的间距做了标准化设计，刚好对应常规PCB板的焊盘孔距，生产装配时可以直接插入PCB完成波峰焊，不需要额外做飞线连接，能有效提升装配效率，引脚根部做了防溢料的凸台，避免焊接时焊锡顺着引脚流入连接器内部造成触点短路。

　　设计过程中需要重点考量几个核心参数：首先是插针的同轴度，两个插针的平行度公差需要控制在0.1mm以内，否则插头插入时会出现卡滞或者插不到位的情况，长期插拔还会造成插针弯折；其次是塑料外壳的耐温性能，因为焊接触点时会有瞬时高温传导到外壳根部，材质需要满足260℃波峰焊温度下5秒不变形的要求，日常使用时也要能通过750℃灼热丝测试，满足供电类部件的阻燃要求；另外插接腔的深度需要和配套插头的插入深度匹配，过浅会导致接触面积不足，大电流下出现发热问题，过深则会造成插头插到位后仍有旷量，使用过程中容易出现松脱断电的情况。实际选型应用时，这类连接器多用于小型网络交换机、桌面式网络适配器、带网口的弱电供电模块上，相比传统的品字尾插座，

　　它的体积更小，占用面板的安装空间更少，两针的结构也不需要接地引脚，刚好对应二类电器的供电需求，不需要额外做接地连接，能简化设备内部的布线结构。安装时需要注意，连接器的法兰面和设备面板之间可以根据防护需求加装薄橡胶密封圈，提升接口位置的防尘防泼溅能力，焊接引脚时要控制焊接时间，避免长时间高温造成塑料外壳软化变形，装配完成后需要做插拔力测试，保证插拔力在10N-30N的区间内，既不会因为太松容易脱落，也不会因为太紧造成用户插拔困难。另外插针的表面做了镀镍处理，底层是铜基材，既能保证良好的导电性能，也能避免长期使用后插针表面氧化造成接触电阻增大，接触区域的有效接触长度不小于6mm，能保证220V电压下5A以内的电流稳定传输，满足小型网络设备的供电功率需求。很多结构设计新手在做这类连接器的安装孔位设计时，容易忽略连接器后侧的引脚避让空间，实际上连接器主体后侧除了伸出的两个焊片，还有注塑时留下的浇口残留凸台，做面板后侧的结构避让时，需要在安装孔后方预留至少15mm的深度空间，避免其他结构件顶住连接器造成安装不到位，同时两个焊片的下方要预留焊盘的走线空间，不能和其他金属结构件距离过近，避免出现安规距离不足的问题。
