ArduinoMega2560开源控制开发板结构设计

项目分类:通用机械零部件 发布时间:2024-11-12 ID:790576
  • ArduinoMega2560开源控制开发板结构设计
  • ArduinoMega2560开源控制开发板结构设计
  • ArduinoMega2560开源控制开发板结构设计
  • ArduinoMega2560开源控制开发板结构设计
  • ArduinoMega2560开源控制开发板结构设计

  在嵌入式开发与电子原型验证领域,Arduino Mega2560是应用范围极广的主控硬件,从高校电子创新实训、小型智能设备开发到工业现场简易数据采集节点搭建,都能见到这款控制板的身影。不同于紧凑型的Arduino Uno控制板,Mega2560在IO资源上做了大幅扩展,能够同时对接更多传感器、执行器,满足多外设联动的开发需求,很多需要同时接入多路舵机、传感器阵列的创客项目、小型自动化验证装置,都会优先选用这款主控板作为核心控制单元。

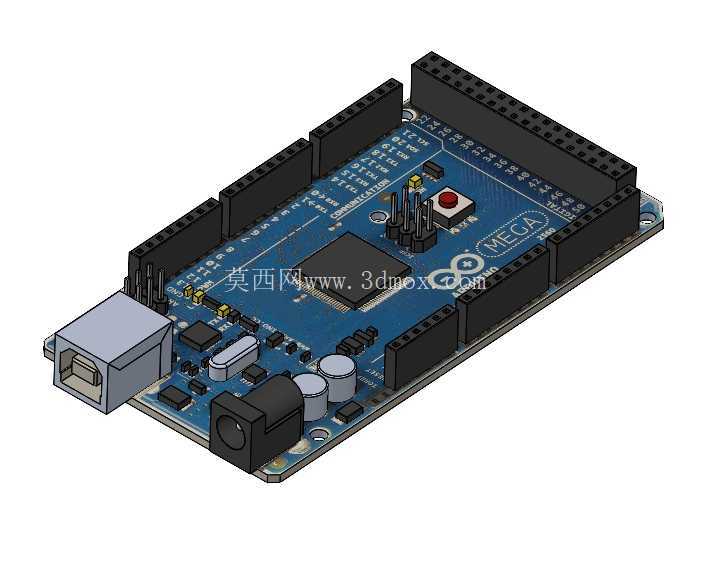

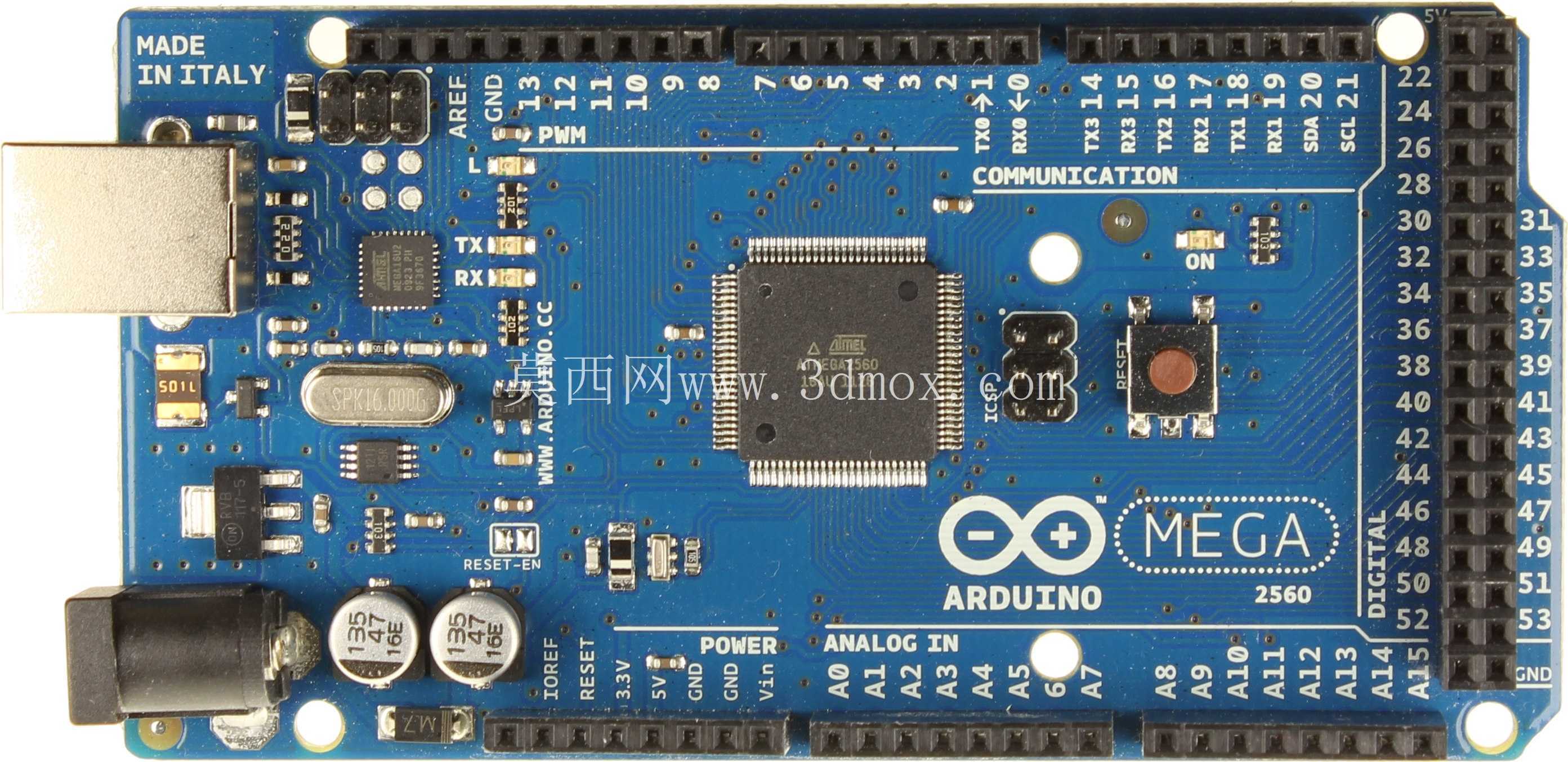

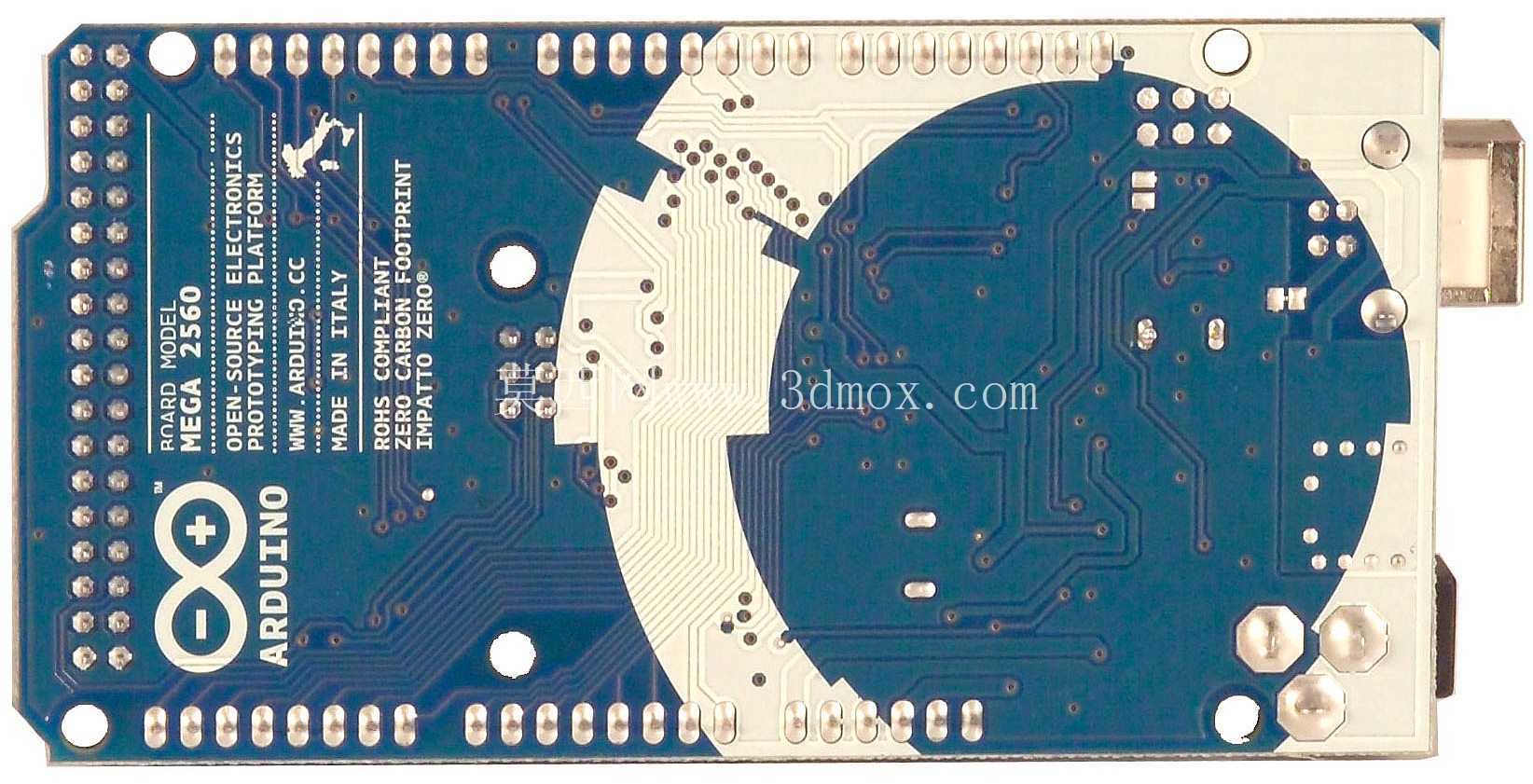

  从结构设计层面来看,这款开发板采用标准的双层PCB布局,板身整体为规整矩形,边角做了小圆角处理,避免安装时剐蹭线材或者操作人员手部。板身四角预留了标准安装孔位,孔位间距符合通用开源硬件的安装规范,可以直接固定在标准亚克力支架、3D打印外壳或者铝型材设备框架上,不需要额外做转接板设计,大幅降低了集成时的结构适配工作量。板载接口的排布经过多代迭代优化,电源输入接口、USB通信接口布置在板身短边侧,数字IO引脚、模拟IO引脚分别沿两条长边整齐排布,每个引脚旁都印有清晰的丝印标识,接线时可以快速对应引脚定义,减少接线错误概率。

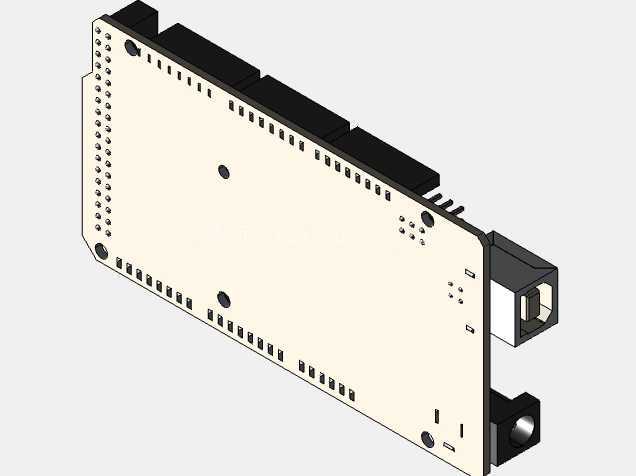

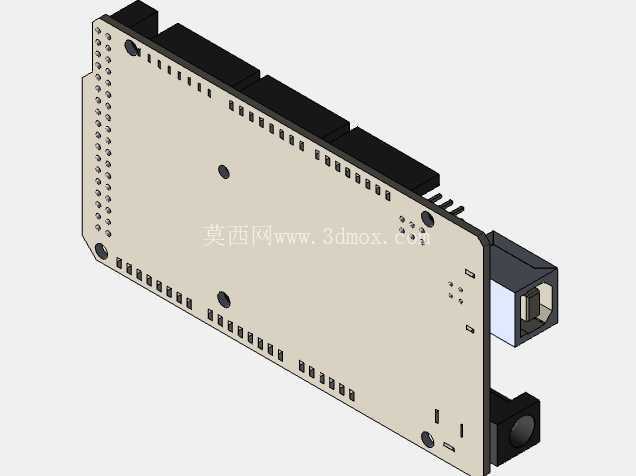

  设计这款控制板的三维模型时,需要重点关注几个核心的结构边界:首先是板身整体厚度,包含板载USB接口、排针引脚的凸起高度,在做外壳设计或者设备内部安装布局时,要预留足够的竖向空间,避免安装后出现部件干涉;其次是各个接口的位置公差,尤其是USB接口、电源插座的开孔位置,需要和板上实际位置严格对齐,否则会出现外接插头无法插入的问题;另外板上的复位按键、指示灯的位置也要准确还原,方便在集成到设备内部后,预留按键操作空间和指示灯观察窗口。

  从实际功能特性来看,这款控制板的板载稳压电路可以适配较宽的外部输入电压范围,既可以通过USB接口直接供电完成基础程序烧录与调试,也可以外接直流电源为外接的大电流外设供电,板上的电源指示灯、用户可编程指示灯布置在靠近边缘的位置,程序运行状态、供电状态可以直观查看。排针采用标准2.54mm间距设计,既可以直接插在面包板上做原型验证,也可以通过杜邦线外接各类功能模块,还可以焊接在定制的载板上做集成化应用,适配不同阶段的开发需求。

  在做设备集成的结构设计时,还要考虑板身的散热空间,虽然这款主控板本身功耗不高,但如果长时间驱动多路外设,板载稳压芯片会产生一定热量,安装时不要在稳压芯片位置紧贴密闭的塑料外壳,预留少量空气流通空间即可保证长时间稳定运行。另外板上的晶振、主控芯片等核心器件的高度也要纳入尺寸校核范围,避免在堆叠安装其他功能板时出现压接损坏器件的问题。很多机器人项目、小型智能装置的结构设计中,都会把这款控制板作为核心部件进行布局,准确的三维模型可以帮助结构工程师在设计阶段就完成安装位置校核、走线空间预留,减少后期打样后的装配调整工作量,也能让整体设备的内部布局更加紧凑合理。
