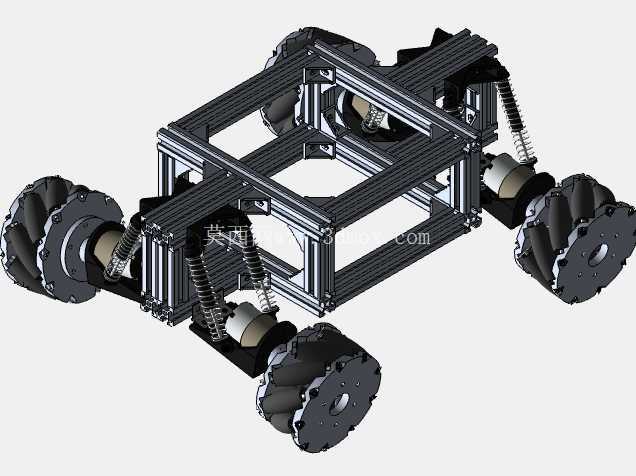

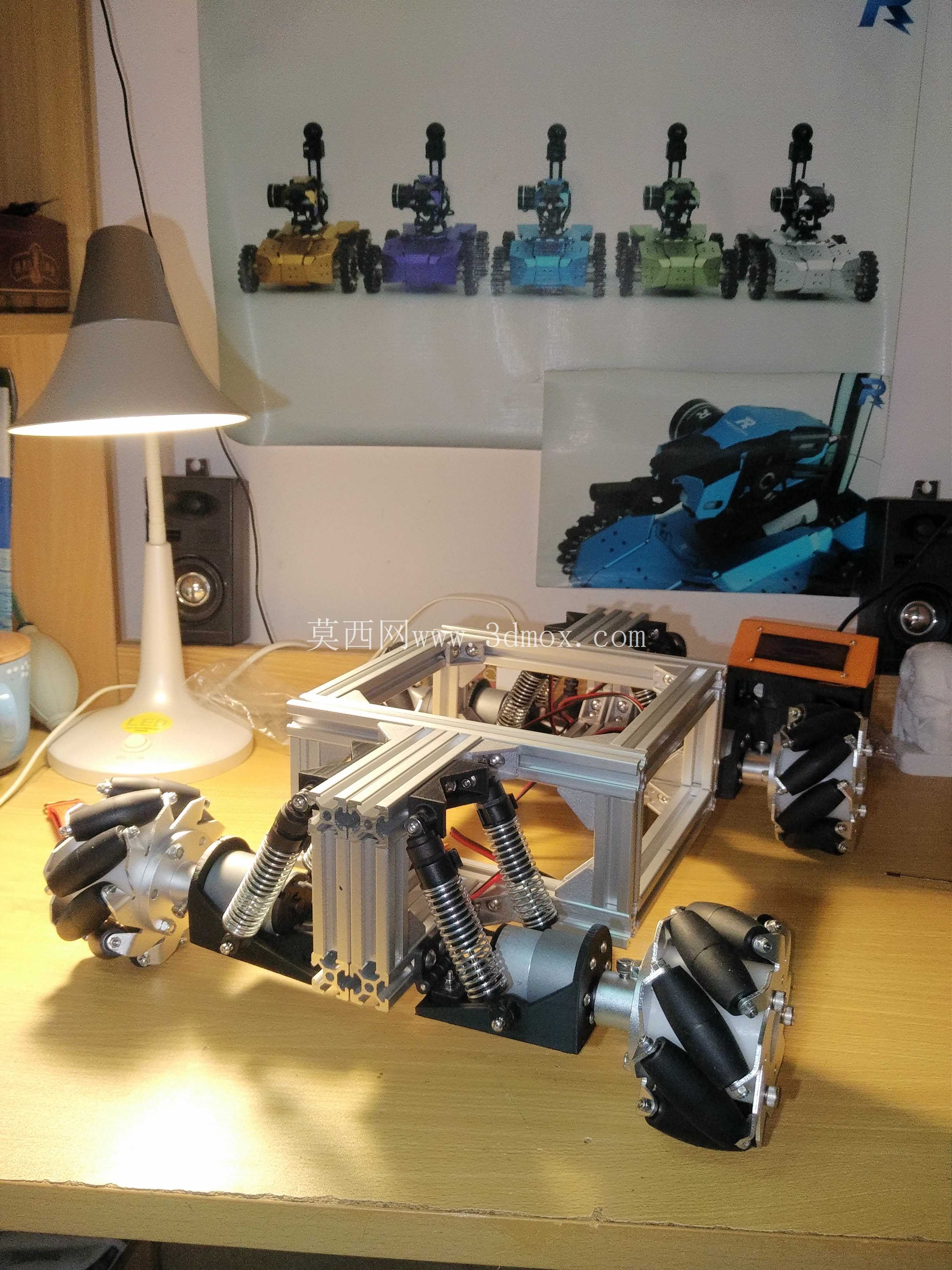

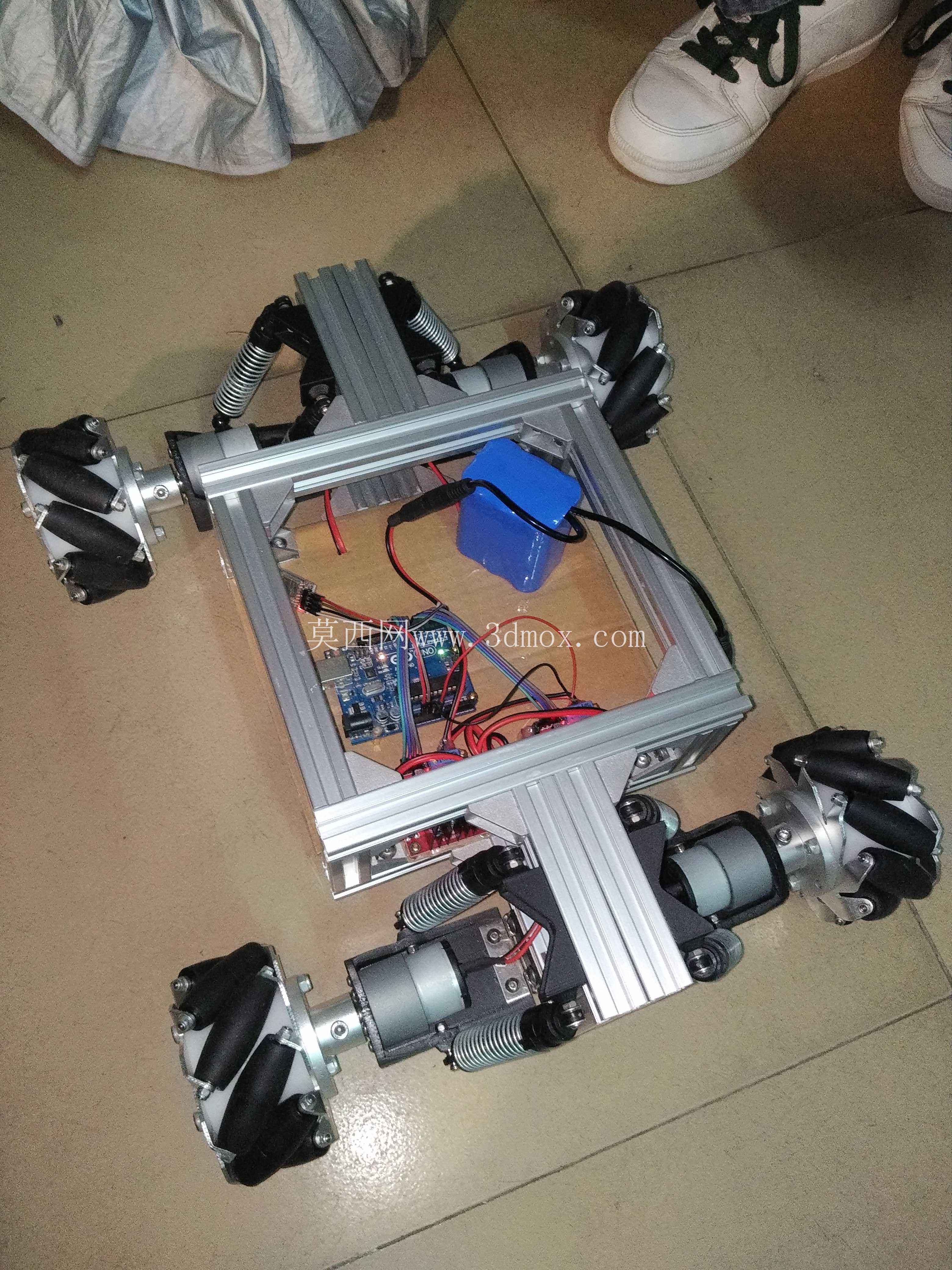

铝型材框架麦克纳姆轮移动机器人底盘

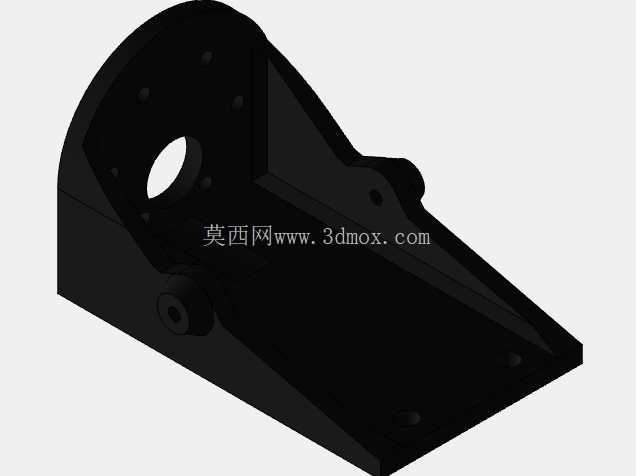

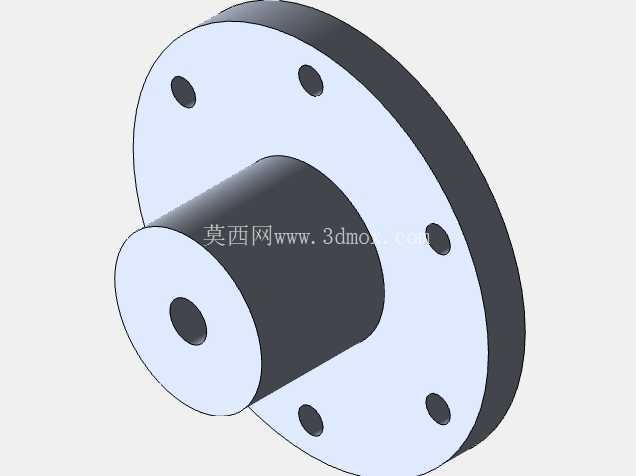

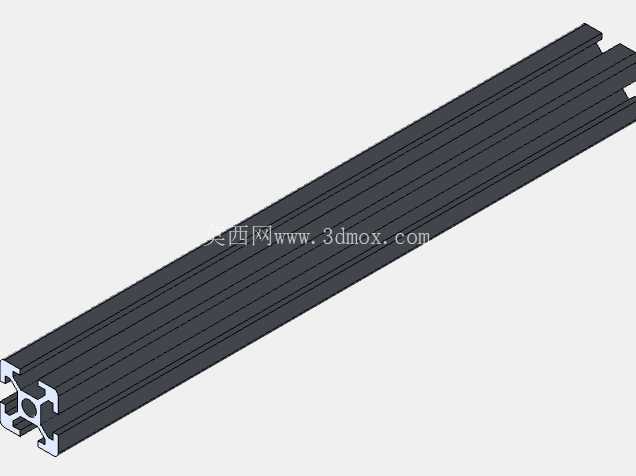

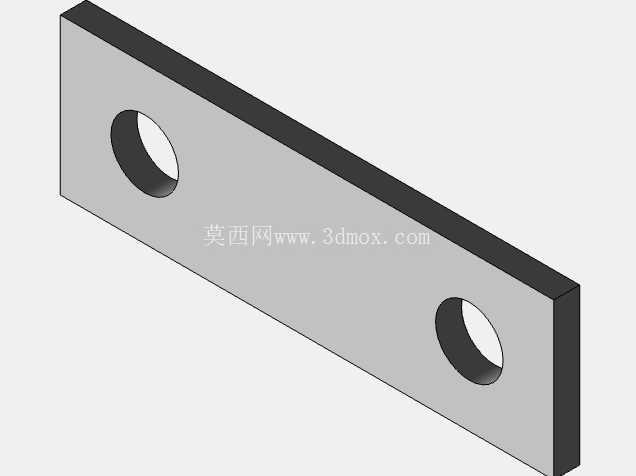

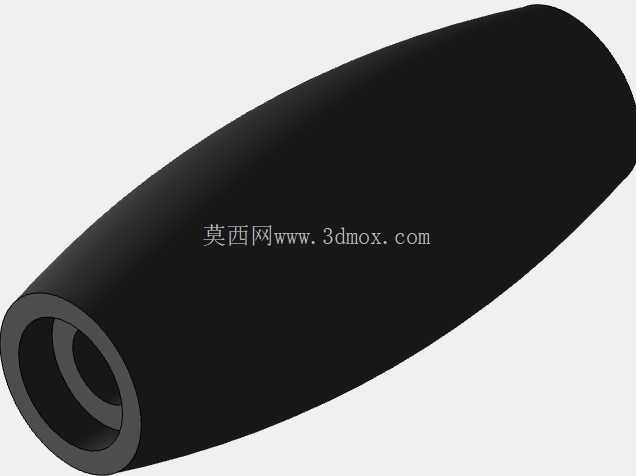

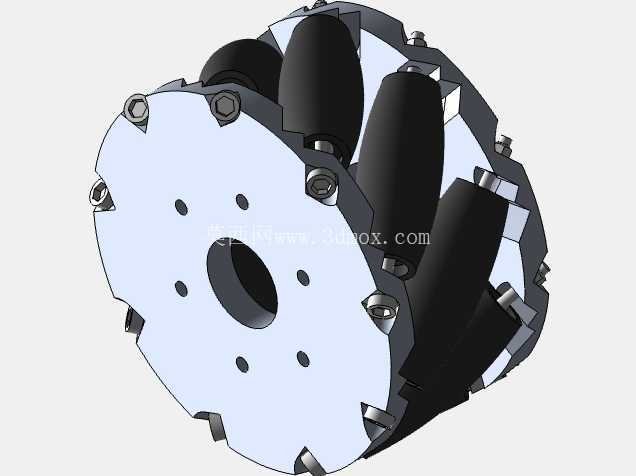

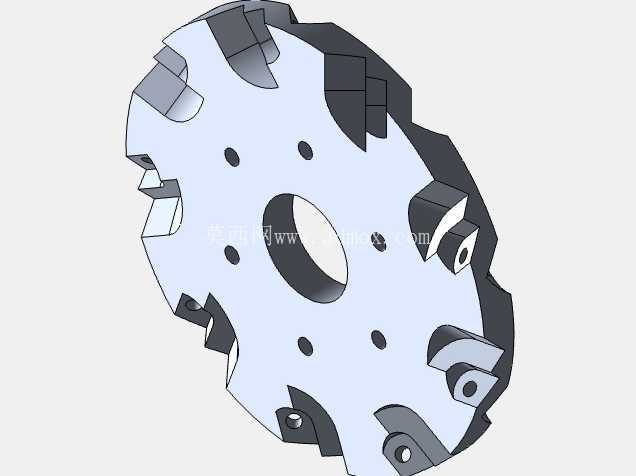

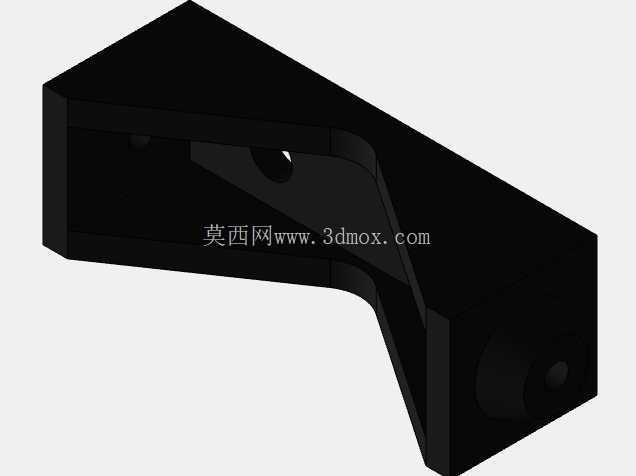

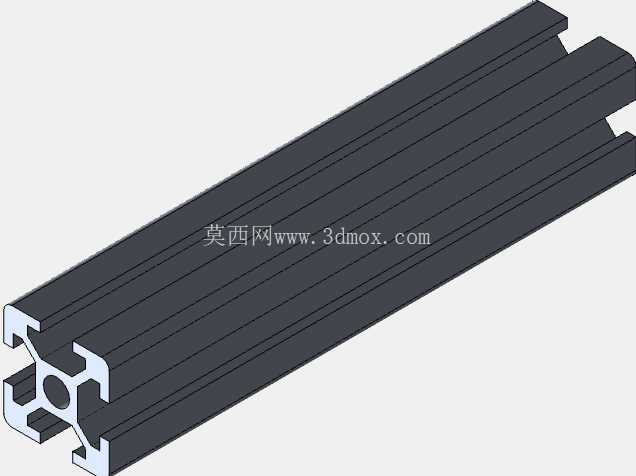

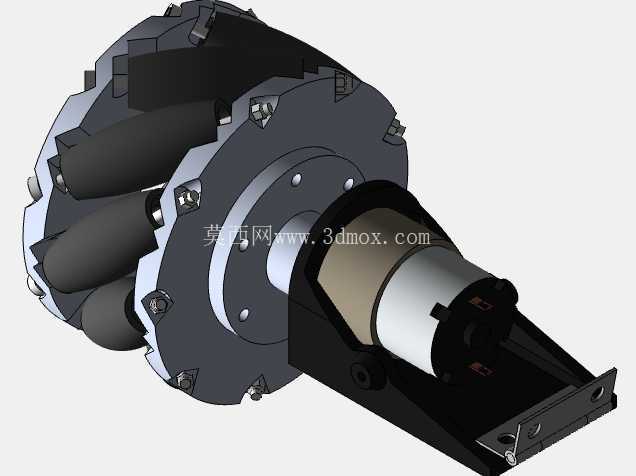

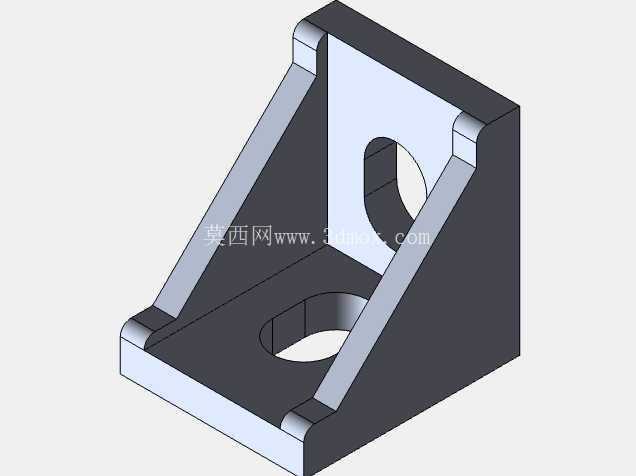

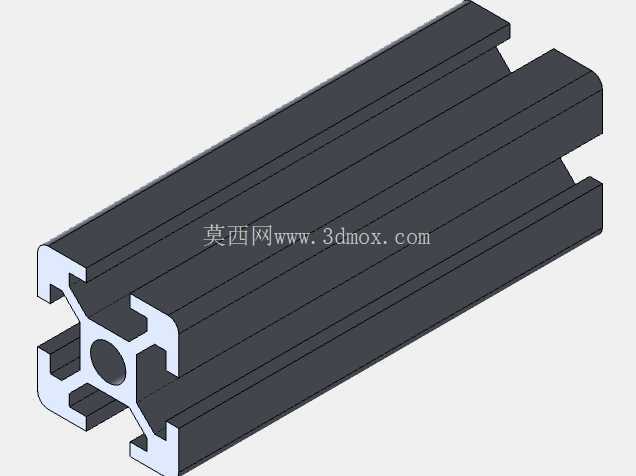

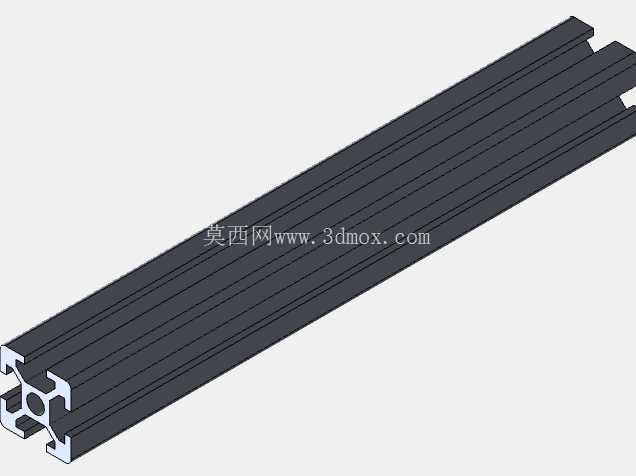

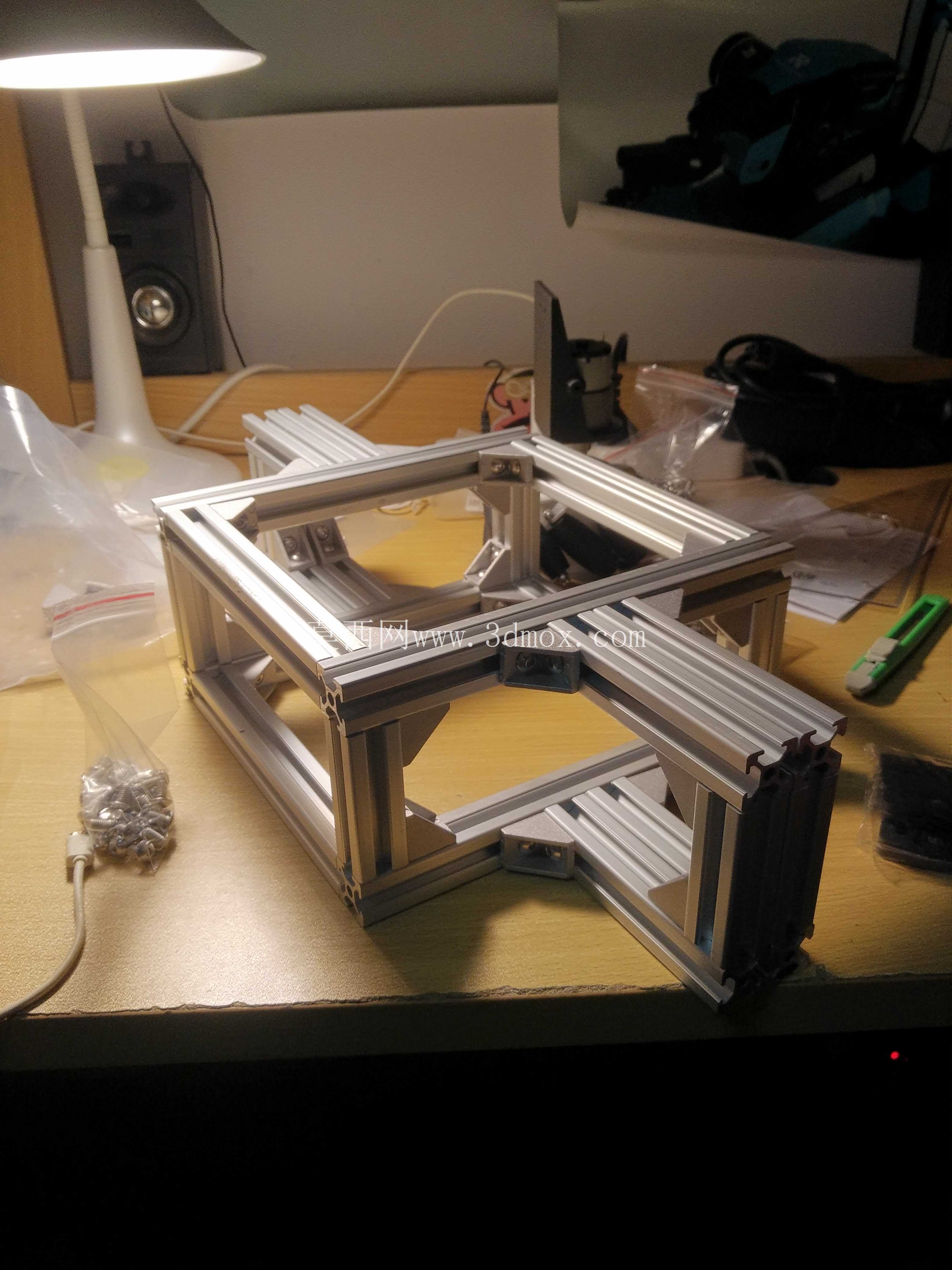

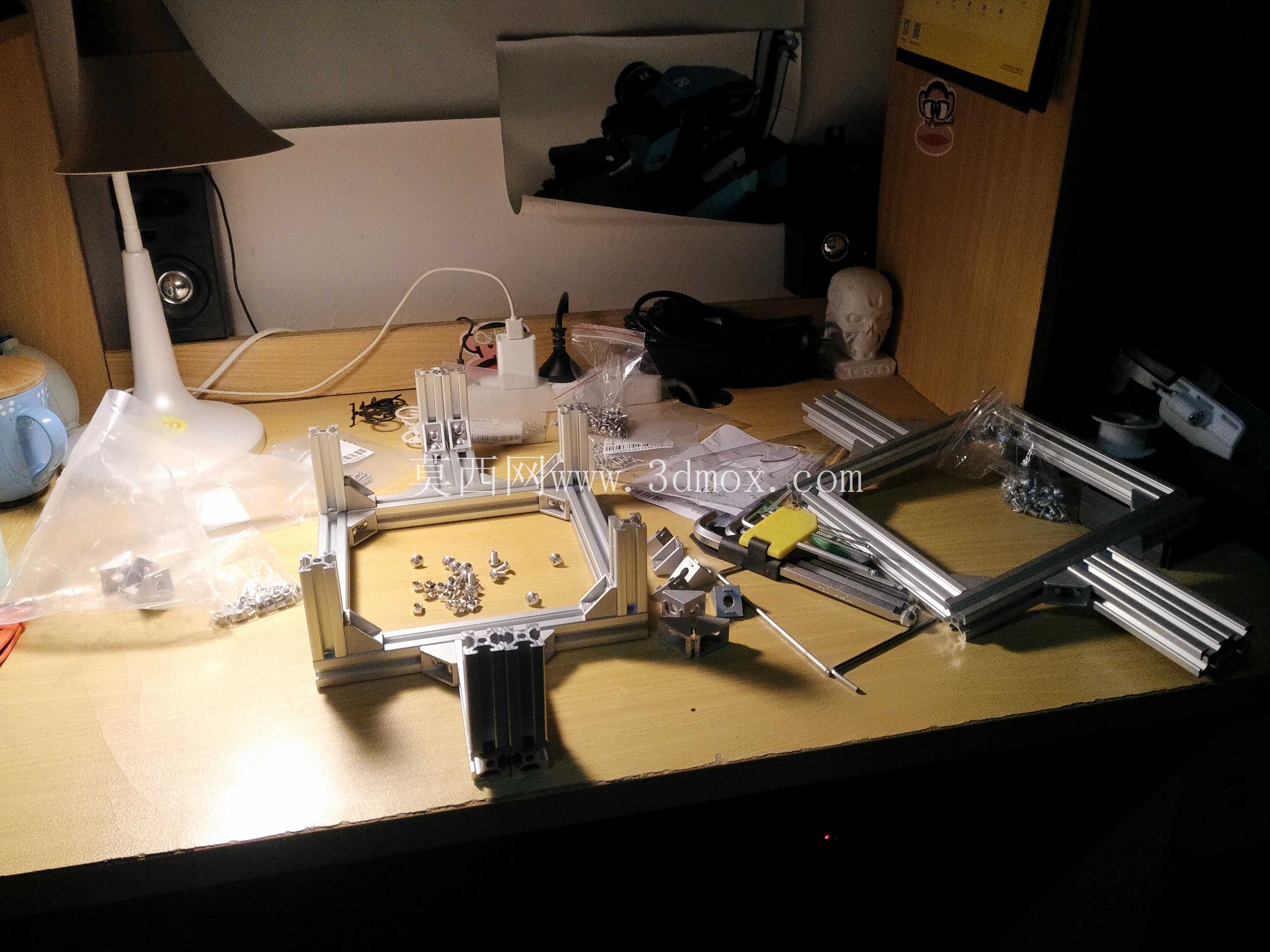

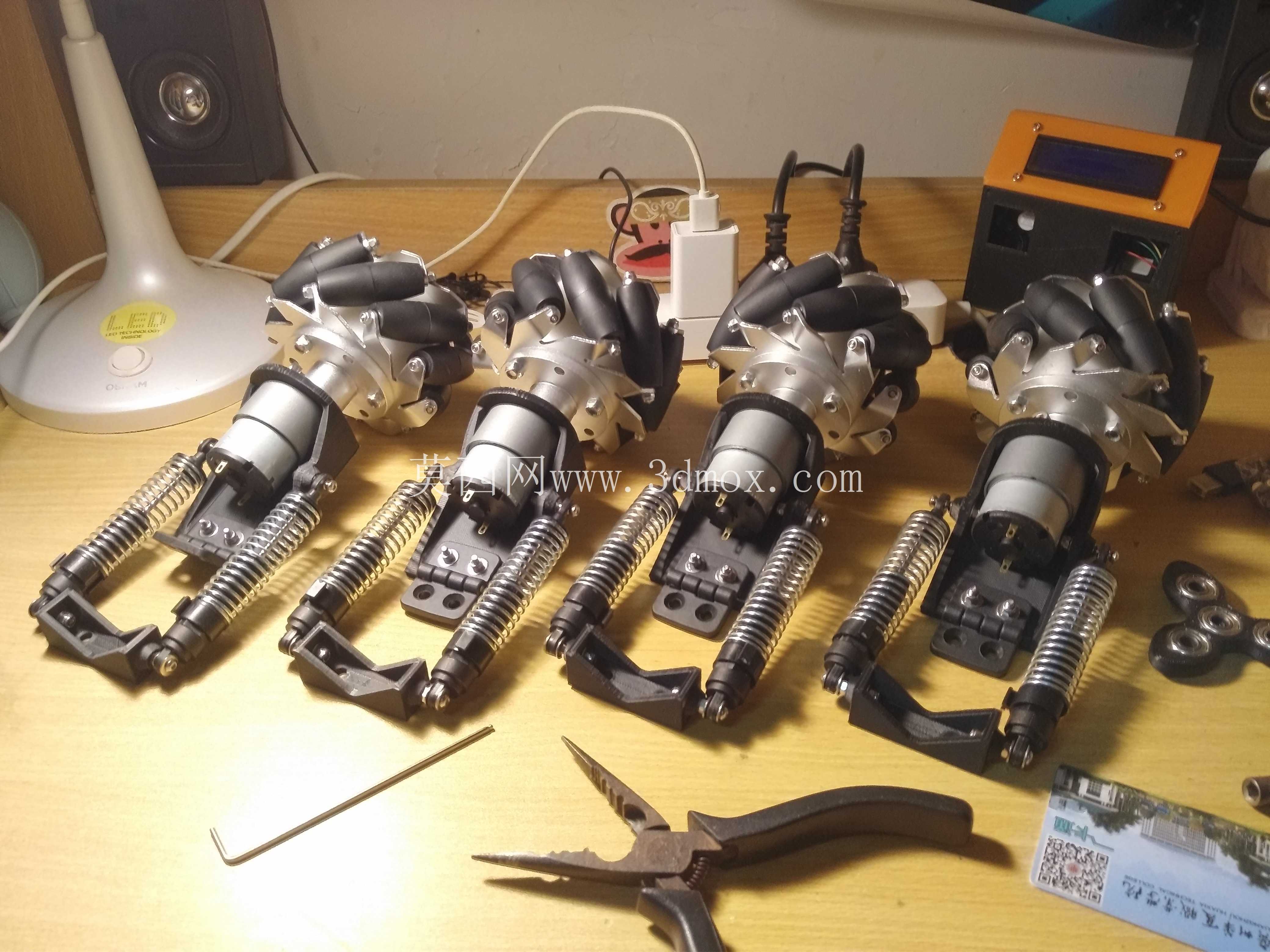

　　这套全向移动底盘结构，核心采用标准工业铝型材搭建主体框架，型材选型兼顾轻量化与结构刚性，框架拼接处采用配套角件与内置连接件紧固，无需复杂焊接工序，装配调整灵活度高，可根据后续搭载的功能模块需求快速调整框架长宽尺寸，适配不同负载等级的应用场景。麦克纳姆轮的安装位在框架四角预留了统一的安装基准面，每个轮组的安装支架都设计了可微调的腰型孔，能够补偿铝型材加工与装配过程中产生的形位公差，保证四个辊轮的接地压力均匀，避免运行过程中出现打滑、走偏的问题。辊轮的排布角度严格遵循麦克纳姆轮的运动学原理，相邻轮组的辊子偏角方向呈对称布置，通过四个轮子的差速组合，可实现整车在平面内的前后移动、横向平移、原地旋转等全向运动动作，无需预留传统转向机构所需的转弯半径，尤其适合在狭窄仓储通道、精密设备巡检工位、狭小实验室空间内作业。框架中部预留了多层安装位，可根据实际使用需求搭载电池组、控制模块、传感器支架或是上层作业执行机构，型材表面的T型槽可直接滑入螺母固定各类安装件，后期拓展改装无需在型材上额外打孔破坏主体结构。轮组的动力安装位适配标准法兰输出的动力单元，安装面的同轴度公差控制在合理范围内，可减少动力输出过程中的径向载荷，延长传动部件的使用寿命。框架底部的离地间隙经过针对性设计，既能够保证通过常规车间地面的微小凸起、线缆线槽等障碍，也不会因为重心过高影响运行稳定性，整体重心控制在框架几何中心偏下位置，搭载上层负载后整体重心依然落在四个轮组的支撑多边形范围内，避免启停、转向过程中出现倾翻风险。在实际应用场景中，这类全向移动底盘可作为仓储物流的物料转运载体，在密集货架之间完成物料的点对点转运，也可搭载机械臂组成移动式作业单元，在生产线不同工位之间流转完成多工位作业任务，或是搭载巡检传感器在机房、厂区内完成自主巡检作业。设计过程中优先选用标准工业型材与标准连接件，大幅降低了加工成本与后期维护的配件替换难度，所有安装孔位都遵循通用机械设计的基准统一原则，单个轮组、单个连接件都可单独拆卸替换，无需对整体框架进行拆解。框架的边角位置都预留了缓冲件安装位，可加装防撞胶条或是近距离防撞传感器，进一步提升运行过程中的安全性。轮组的辊子采用耐磨聚氨酯材质，既能够保证足够的摩擦力提供行走动力，也不会对环氧地坪、瓷砖地面等常见作业地面造成损伤，运行过程中的噪音也控制在较低水平，适合在室内办公、实验场景下使用。整个结构的装配逻辑遵循从下到上的层级，先完成四个轮组与下框架的组装调试，确认轮组转动顺畅无卡滞、各轮安装平面度符合要求后，再组装上层框架与各类安装支架，最后进行传动与控制部分的布线固定，布线槽也可直接嵌入铝型材的T型槽内，保证整体走线整洁，避免线缆外露被运行部件剐蹭。
