DIN导轨式handybox可打印安装支架结构

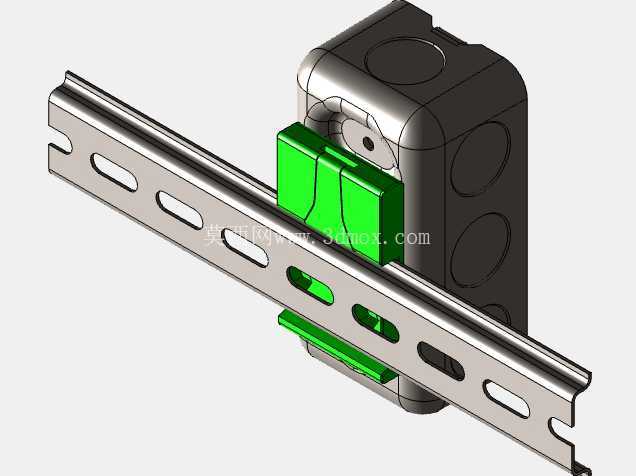

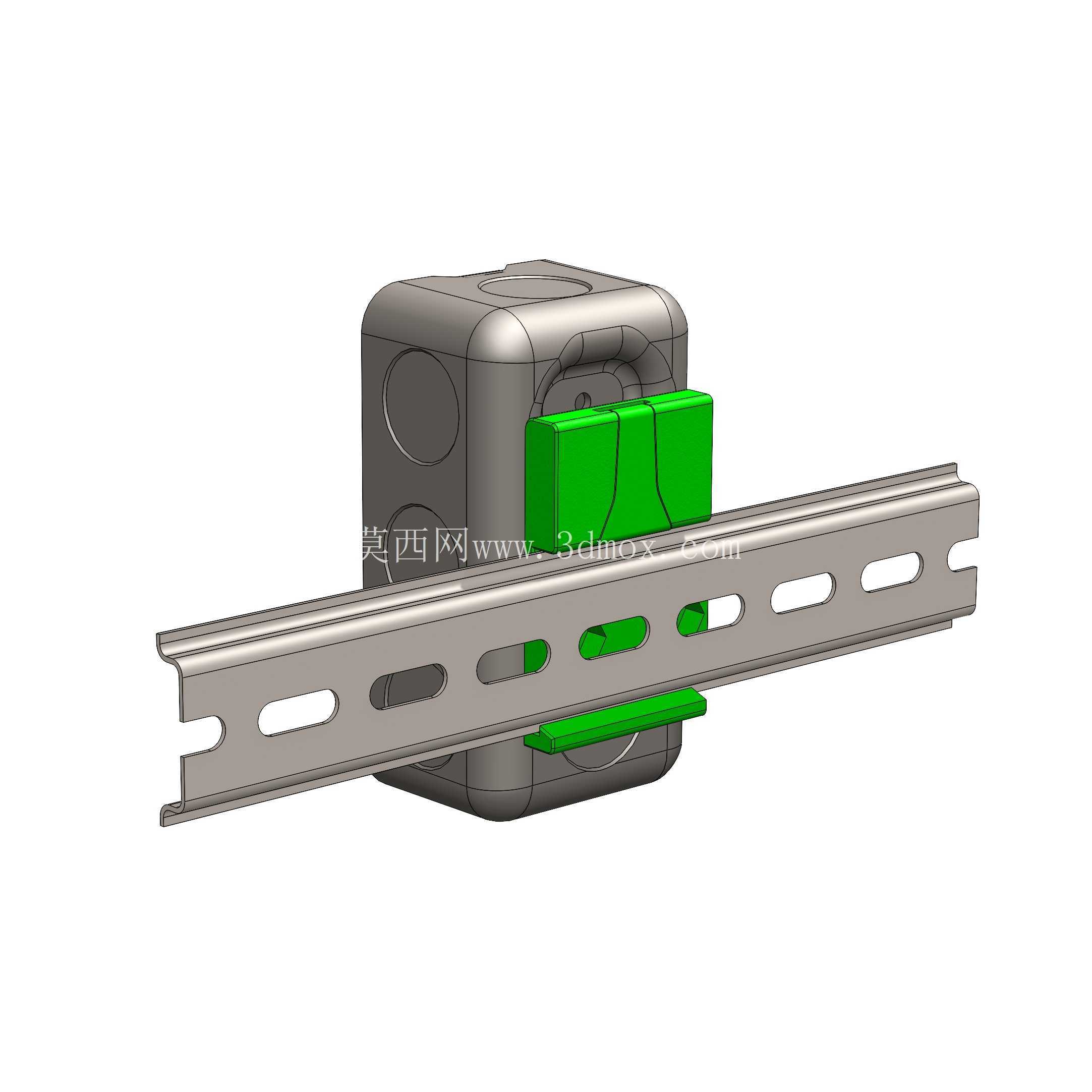

　　在低压配电、工业控制机柜的内部布线与功能模块部署场景中，标准化DIN导轨的普及让各类小型功能盒体的快装需求持续提升，这款适配handybox的安装支架，正是针对标准导轨安装场景开发的快装固定结构，可直接通过3D打印完成单件或小批量制作，适配现场改造、原型验证阶段的快速部署需求。从实际安装逻辑来看，该支架完全贴合DIN导轨的通用卡装规范，背部的卡扣结构采用弹性卡接设计，无需额外紧固件即可卡入标准宽度的导轨卡槽，安装时只需将卡扣对准导轨一侧边缘按压到位，即可完成支架与导轨的固定，拆卸时只需拨动卡扣的解锁位即可快速取下，全程无需借助额外工具，适配机柜内部狭小空间的作业需求，能有效减少现场安装的工时消耗。

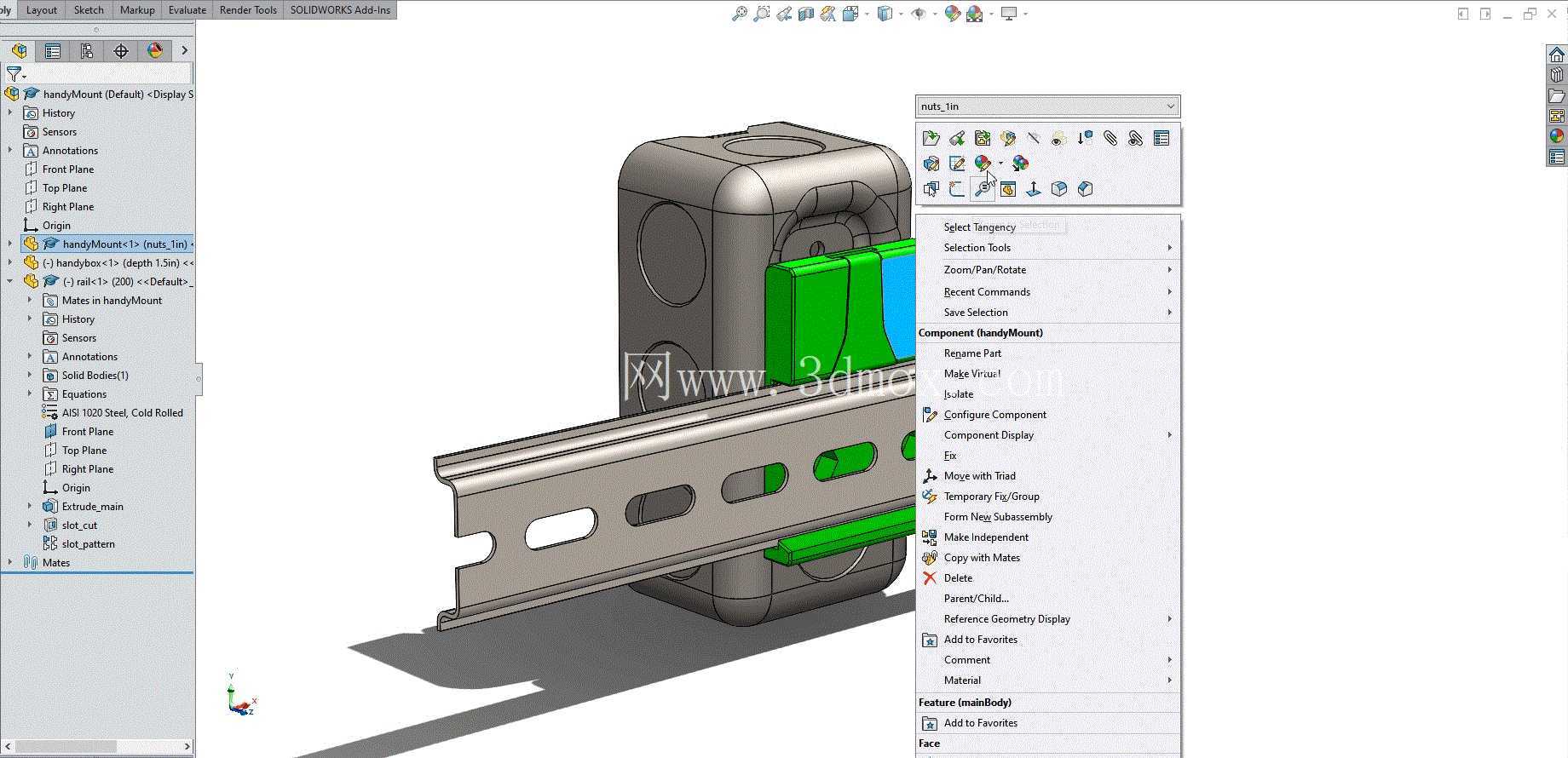

　　支架与handybox的对接部位采用贴合式限位设计，盒体装入后可通过卡扣结构完成周向限位，避免设备运行过程中因机柜振动、线缆拉扯出现盒体移位、脱落的问题，对接面的加强筋结构沿着盒体的受力方向布置，可在不增加整体壁厚的前提下提升支架的结构强度，避免长期承重后出现卡扣断裂、连接位变形的问题。设计过程中充分考虑了3D打印的工艺特性，所有结构均采用无悬空或少悬空的布局，打印时无需添加大量支撑结构，可有效降低打印耗材的消耗，同时减少后期支撑去除的工作量，打印完成后仅需简单去除毛刺即可直接投入使用，无需额外的攻丝、打磨等后处理工序。参数化的设计逻辑让该支架可根据不同尺寸的handybox盒体快速调整适配尺寸，

　　只需修改对应位置的参数即可生成适配不同宽度、高度盒体的支架版本，无需重新从零开始建模，可覆盖同系列不同规格盒体的安装需求。从安装边界来看，支架卡装到导轨后，整体突出导轨表面的高度控制在合理范围内，不会占用过多机柜内部的纵深空间，可适配不同深度的机柜安装环境，支架两侧预留的导管穿装位，可方便盒体进出线缆的整理固定，让线缆走线更加规整，避免线缆杂乱堆积影响机柜内部的散热效果。在实际使用场景中，这类支架可广泛应用于小型信号转换模块、低压配电辅助模块、传感信号处理盒体的导轨安装，尤其是在原型开发、设备改造阶段，无需开模即可快速制作出适配的安装固定件，大幅缩短项目的验证周期，相比传统的钣金折弯支架，3D打印的该款支架可实现更复杂的卡扣结构，

　　在保证安装强度的同时进一步减少零件数量，整个固定结构仅需单个零件即可完成盒体与导轨的连接，减少了装配环节的零件管理成本。结构设计上，支架的受力部位均做了圆角过渡处理，避免应力集中导致的结构损坏，在卡扣的弹性形变部位特意调整了壁厚，既保证卡扣有足够的弹性实现顺利卡装，又避免壁厚过薄导致卡扣反复拆装后出现疲劳断裂的问题，经过多次拆装验证，卡扣的形变寿命可满足日常设备维护的反复拆装需求。
