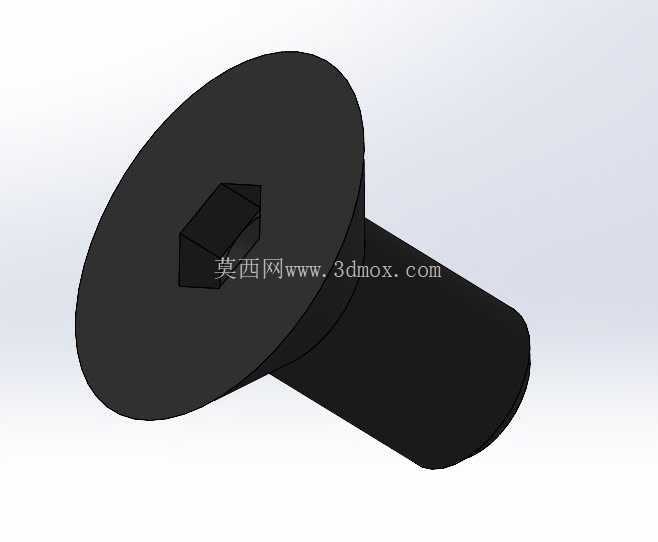

内六角平头M4紧固螺钉三维数模

　　在交流稳压类电气设备的结构装配环节，这类内六角平头M4螺钉是非常常用的紧凑空间紧固连接件，日常做结构设计时，这类紧固件的选型直接影响到装配后板面的平整度、内部器件的安装间隙，很多刚入行的结构工程师容易忽略沉头类紧固件的头部尺寸边界，导致装配后螺钉头突出安装面，或是沉孔开深后削弱安装板的结构强度。

　　从实际应用场景来看，这类螺钉多用于钣金壳体、PCB安装支架、内部绝缘隔板的层叠紧固，尤其是交流稳压器这类需要兼顾外壳防护等级与内部电磁屏蔽的设备，平头螺钉的头部可以完全沉入预先加工的沉孔内，不会在壳体外表面形成凸起，既可以避免安装后突出的螺头剐蹭布线、积灰受潮，也能让设备外表面保持平整，方便后续的喷塑、丝印等表面处理工序，不会因为螺头突出导致表面处理层出现厚薄不均的问题。

　　从功能特性上看，内六角的驱动形式相比十字槽、一字槽，能承受更大的拧紧扭矩，在M4这个规格下，装配时可以达到更稳定的预紧力，不容易出现拧花槽口的问题，尤其是在设备后期维护拆装时，内六角槽的抗损伤能力更强，不会因为多次拆装出现滑牙无法拆卸的情况。平头的设计相比盘头螺钉，不需要在安装件外侧预留螺头的突出空间，对于内部空间紧凑的交流稳压器来说，可以有效压缩层叠安装的结构间隙，让内部的变压器绕组、调压模块、散热组件的布局更紧凑，减少设备整体的外形尺寸。

　　设计这类螺钉数模的时候，首先要明确安装边界：螺钉头部的直径、头部厚度是和安装板的沉孔尺寸直接匹配的，建模时需要严格遵循紧固件的通用公差要求，头部的内六角槽深度要保证标准内六角扳手可以完全插入，避免出现扳手插接过浅导致拧动时滑脱。螺杆部分的长度可以根据实际安装的层叠板厚做调整，建模时预留长度调整的参数化特征，不需要每次选型都重新绘制螺杆部分，只需要修改长度参数就能适配不同厚度的安装场景。螺纹部分的建模要注意收尾处的退刀结构，不能把螺纹直接做到头部结合面处，否则装配时螺纹根部的应力集中会导致螺钉在受振动时出现断裂的风险，尤其是交流稳压器工作时会有工频振动，螺纹收尾的结构直接影响紧固件的抗疲劳寿命。

　　做设备结构选型时，要注意这类螺钉的安装空间要求：沉孔的加工深度要比螺钉头部厚度大0.1到0.2mm，保证螺钉头可以完全沉入板面以下，同时沉孔的直径要比螺钉头直径大0.2到0.3mm，预留装配时的位置公差，避免因为钣金加工的孔位偏差导致螺钉无法顺利装入。内六角槽的对边尺寸要匹配标准内六角扳手的尺寸，装配时可以使用定扭扳手控制预紧力，M4规格的这类螺钉，在钢制安装板上的预紧扭矩一般控制在2.5到3N·m之间，如果是固定绝缘材质的隔板，要适当降低预紧扭矩，避免压裂绝缘件。

　　另外在做整机的装配干涉检查时，要特别注意螺钉装入后螺杆末端的伸出长度，不能让螺杆末端碰到内部的绕组导线或是PCB上的元器件，尤其是交流稳压器内部有高压走线的区域，螺钉伸出过长可能会刺破绝缘层导致安全隐患，建模时就要提前核算安装板总厚度，选择合适长度的螺钉，保证螺杆末端拧入螺纹孔后，伸出长度不超过2个螺距，既保证足够的啮合螺纹圈数，也不会出现多余的长度干涉内部器件。这类平头螺钉的头部结合面是平整的环形接触面，装配时不需要额外加装平垫圈，沉孔的底面就是螺钉的承压面，加工沉孔时要保证沉孔底面和安装板面的垂直度，否则螺钉拧紧后会出现偏斜，导致预紧力不均，长期受振动后出现松动的问题。
