交流稳压设备用钣金供电机箱结构设计

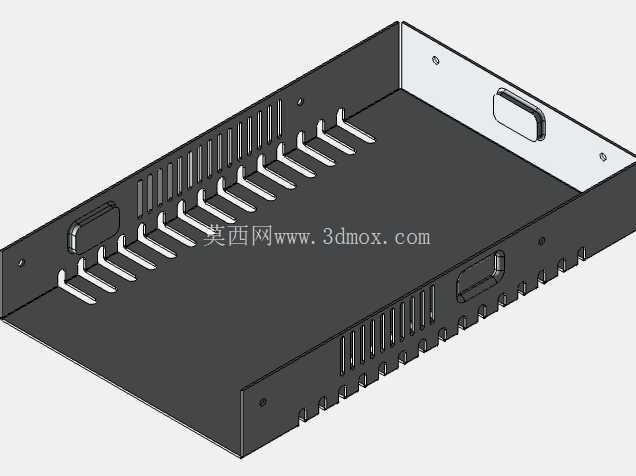

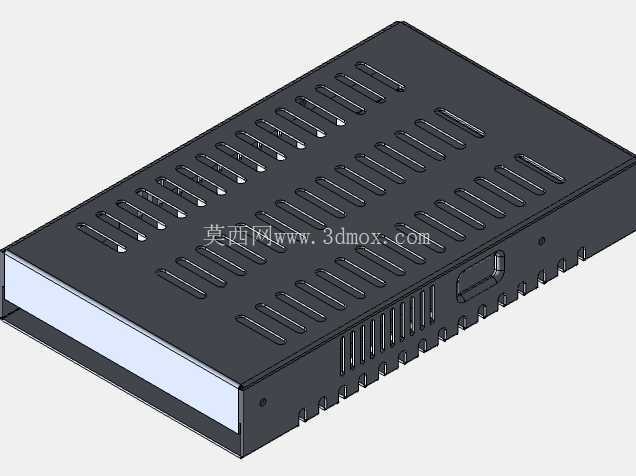

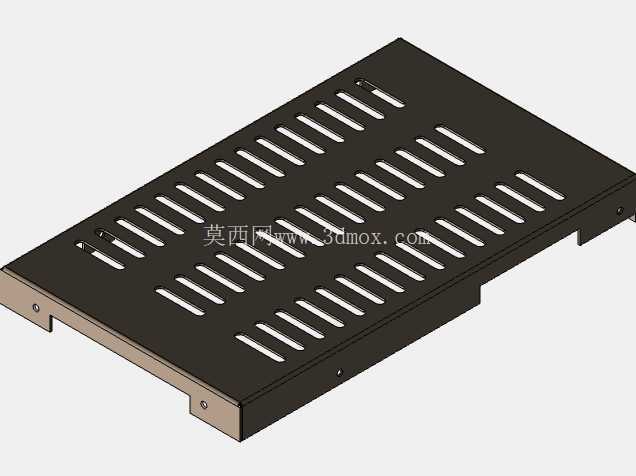

　　在交流稳压供电系统的现场部署场景中，供电机箱作为核心承载与防护结构，需要同时兼顾内部功率器件的安装固定、运行散热、外部电磁屏蔽以及现场安装适配等多重需求，这类钣金结构的设计合理性，会直接影响整套稳压设备的运行稳定性与服役寿命。从实际工程应用来看，这类机箱主要应用在工业车间配电端、小型通讯基站供电侧、实验室精密仪器供电配套等场景，内部需要容纳整流模块、稳压调控单元、接线端子排、过载保护器件等核心部件，日常运行中内部功率器件会持续产生热量，若壳体散热设计不到位，很容易出现内部积温过高导致的器件参数漂移、保护误触发甚至器件烧毁问题，因此散热结构的排布是这类机箱设计的核心考量点之一。这款机箱采用一体式折弯钣金成型的主体结构，上盖板区域排布多组平行的长条形冲压散热孔，孔位采用斜向排布的冲压成型工艺，既保证了散热通道的有效通风面积，又能避免垂直落尘直接掉入机箱内部，减少日常运维的清灰频次；机箱侧围同样设置了竖向的窄缝通风结构，和上盖板的散热孔形成上下贯通的自然对流风道，内部热空气可以顺着侧围缝隙向上从盖板孔位排出，不需要额外加装强制风冷组件就能满足小功率稳压设备的散热需求，能有效降低整套设备的运行噪音与后期风扇维护成本。在安装边界的设计上，机箱底部预留了标准的固定安装孔位，孔位间距适配常规的壁挂支架与桌面放置脚垫的安装尺寸，既可以通过膨胀螺丝固定在墙面配电区域，也可以加装橡胶脚垫直接放置在工作台面或者设备机柜内部，适配不同场景的安装需求；机箱侧端预留了电源输入输出接口的开孔位，开孔边缘做了卷边钝化处理，避免穿线时划伤线缆绝缘层，同时开孔尺寸适配标准的工业电源接插件，不需要现场二次开孔加工就能完成接线作业。从结构强度设计角度，机箱的钣金折弯处预留了足够的折弯半径，避免折弯处出现应力集中导致的板材开裂，盖板和箱体主体采用卡扣加侧边螺丝的固定方式，日常检修时只需要拧下侧边固定螺丝就能掀开盖板，不需要完全拆解整个箱体，能大幅提升现场运维的效率；箱体内部预留了多个器件安装柱，安装柱采用压铆工艺固定在箱体底板上，位置对应常规稳压模块、保护器件的安装孔距，不同功率等级的器件可以根据实际需求选择对应的安装柱固定，不需要额外在底板上钻孔，提升了机箱的通用适配性。在细节设计上，机箱的所有外露边缘都做了去毛刺钝化处理，避免装配和运维过程中划伤操作人员，板材表面采用哑光喷塑处理，既提升了壳体的防锈耐腐蚀能力，也能避免表面反光对运维人员视线造成干扰；箱体的拼接缝隙控制在均匀的0.5mm以内，既保证了拼接的装配精度，也能形成有效的电磁屏蔽腔体，减少外界电磁干扰对内部稳压调控电路的影响，同时也能避免内部电路的电磁辐射向外泄露，满足工业现场的电磁兼容要求。实际选型应用中，这类机箱的内部净空尺寸需要匹配所容纳器件的总高度，预留出至少10mm的走线空间，避免线缆挤压导致的绝缘破损；安装时需要注意箱体的水平度，保证散热风道的气流顺畅，不要在机箱上盖板的散热孔位置堆放杂物，避免遮挡散热通道影响散热效果。对于结构设计从业者来说，这类钣金机箱的设计需要平衡散热、防护、加工成本、装配效率多个维度的需求，不能单一追求某一项性能而忽略其他维度的实际使用要求，比如散热孔开得过大虽然能提升散热效率，但会降低防护等级，在多尘的工业车间场景下反而会加速内部器件的积灰老化，因此需要根据具体的应用场景调整孔位的尺寸、排布和成型工艺，在满足散热需求的前提下尽可能提升壳体的防护能力。
