变压器线圈生产用手动铜母线折弯工装

　　在配电变压器、电力变压器的线圈绕制生产环节，铜母线作为线圈引线、汇流排的核心导电构件，其折弯精度直接决定后续线圈装配的适配度、导电接触可靠性以及整体绝缘结构的完整性。这款手动铜母线折弯工装，正是针对变压器线圈生产场景下小批量、多规格扁铜母线的精准折弯需求设计，适配宽度16mm、厚度3mm的T2紫铜扁母线加工，完全匹配中小型配电变压器线圈生产中引线折弯的常规加工规格，无需外接动力源，可直接布置在绕线工位旁，操作人员在绕线过程中可随时按需完成母线折弯，无需往返专用钣金加工区域，大幅压缩工位间转运等待时长。

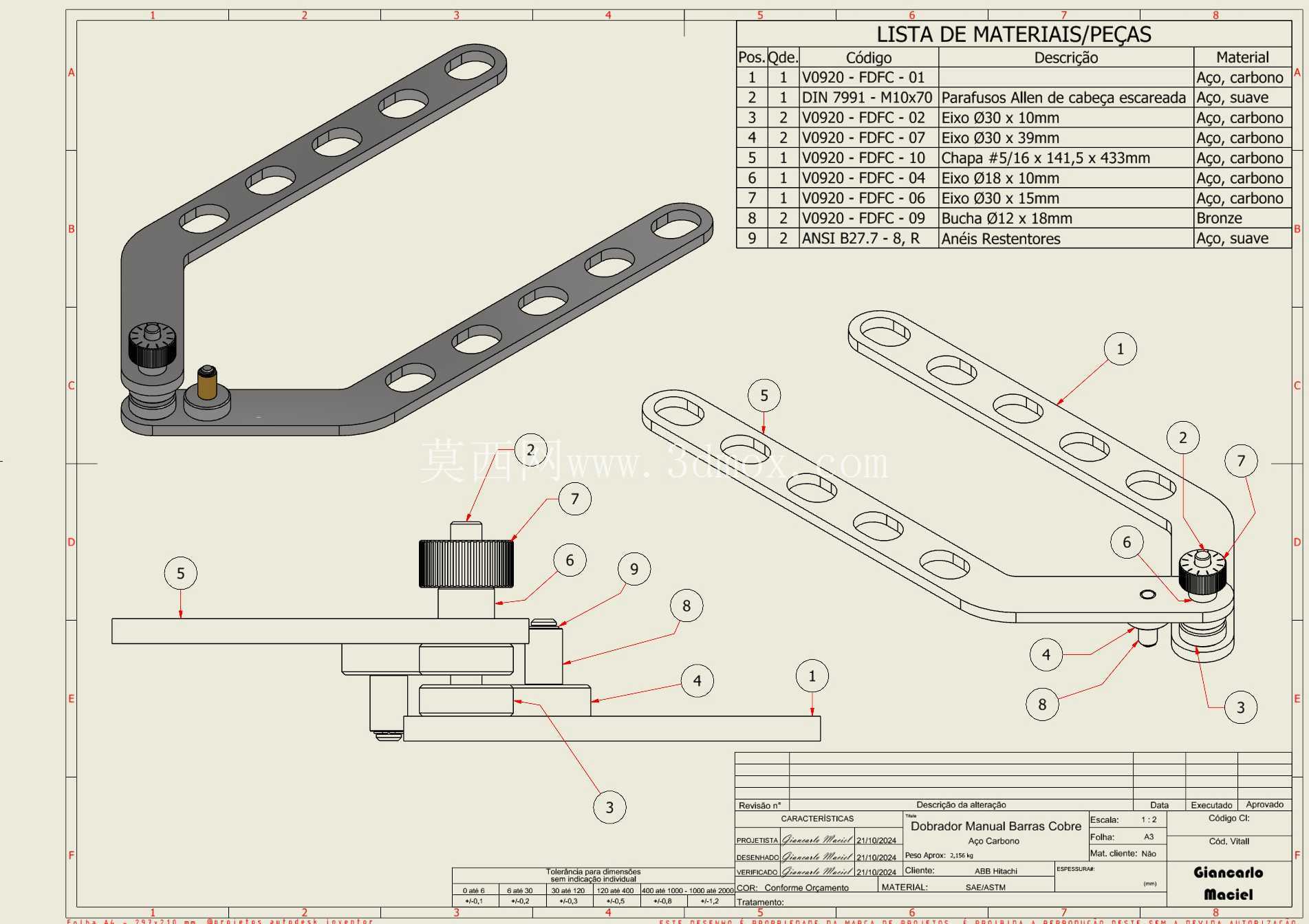

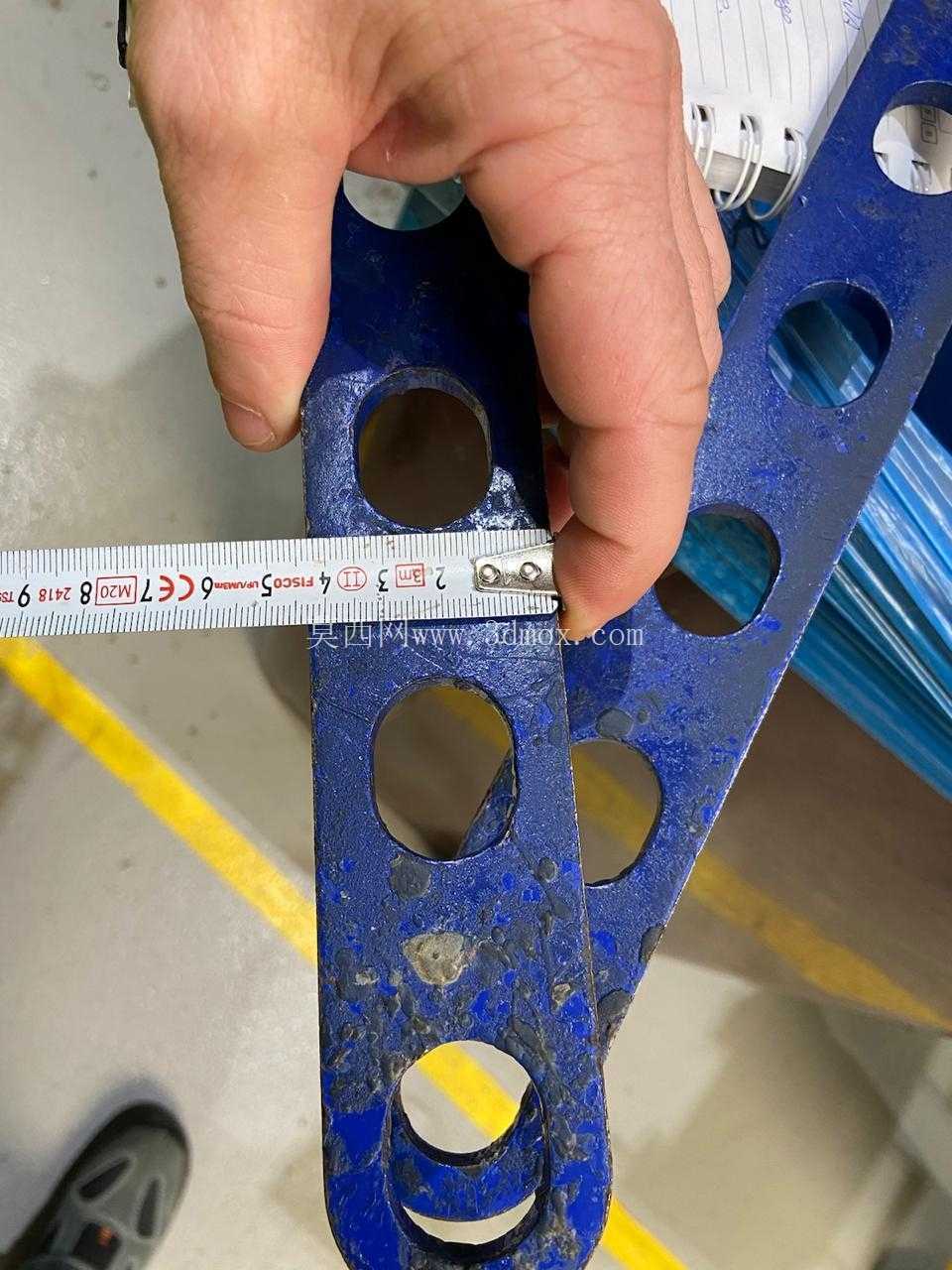

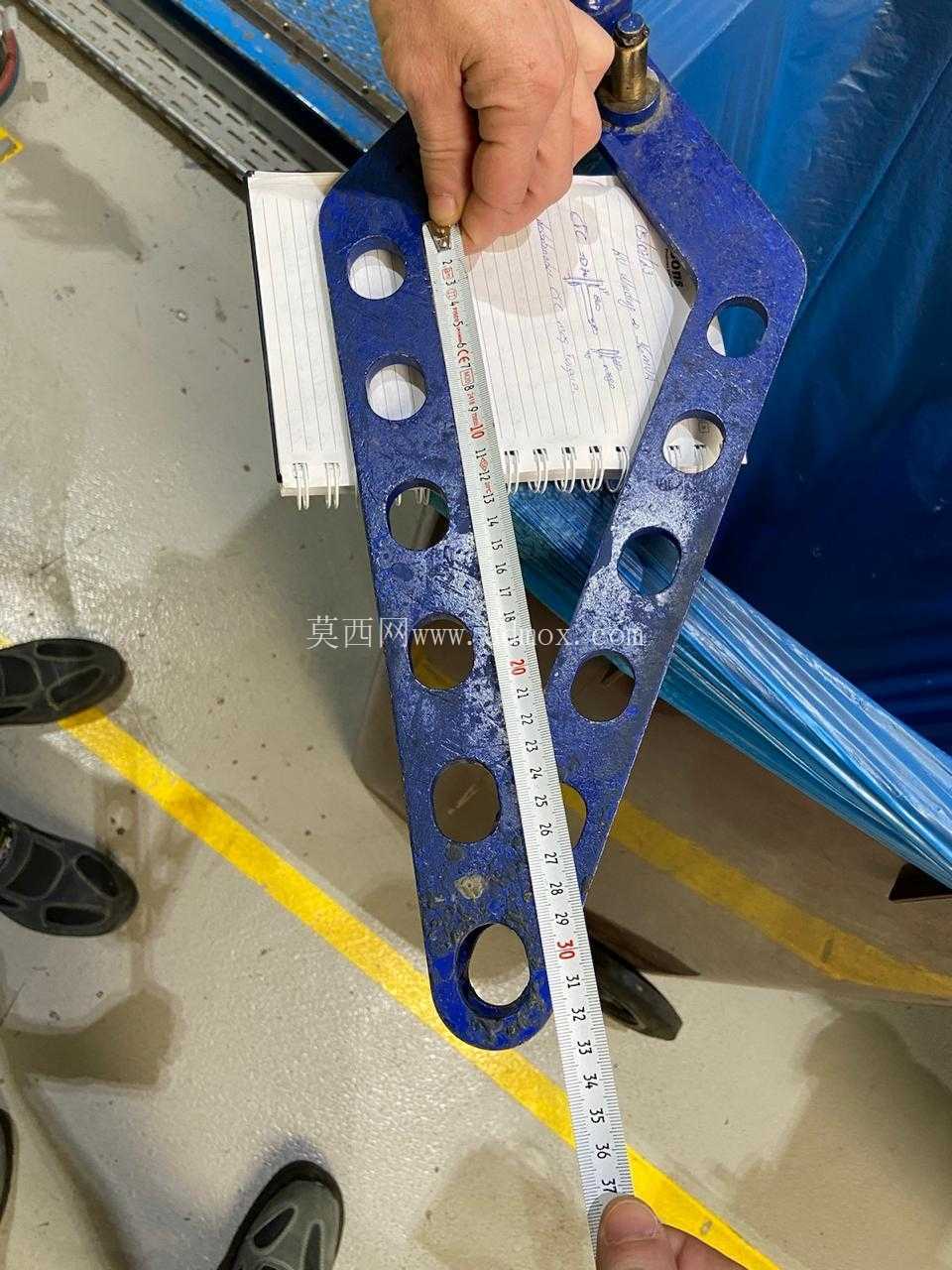

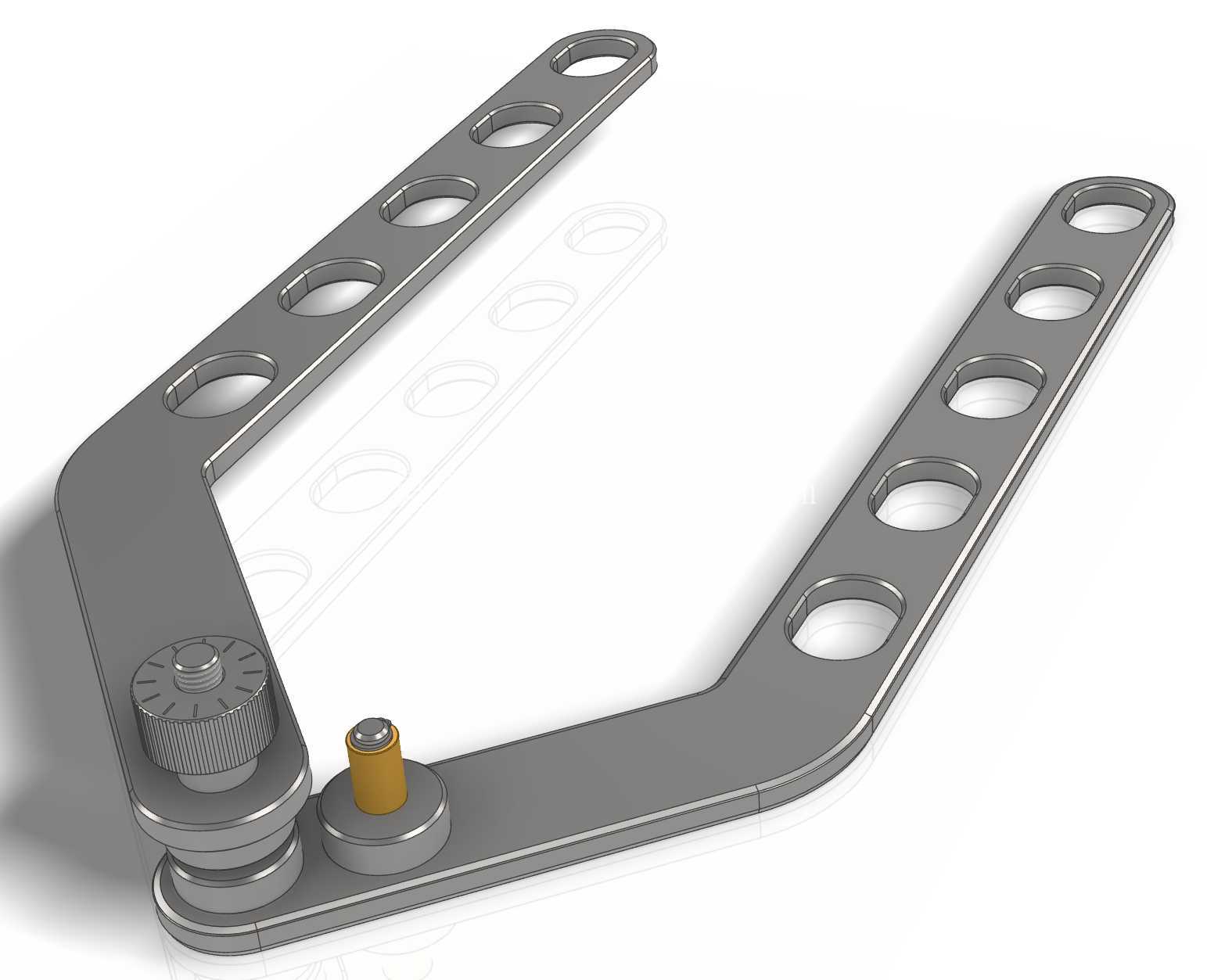

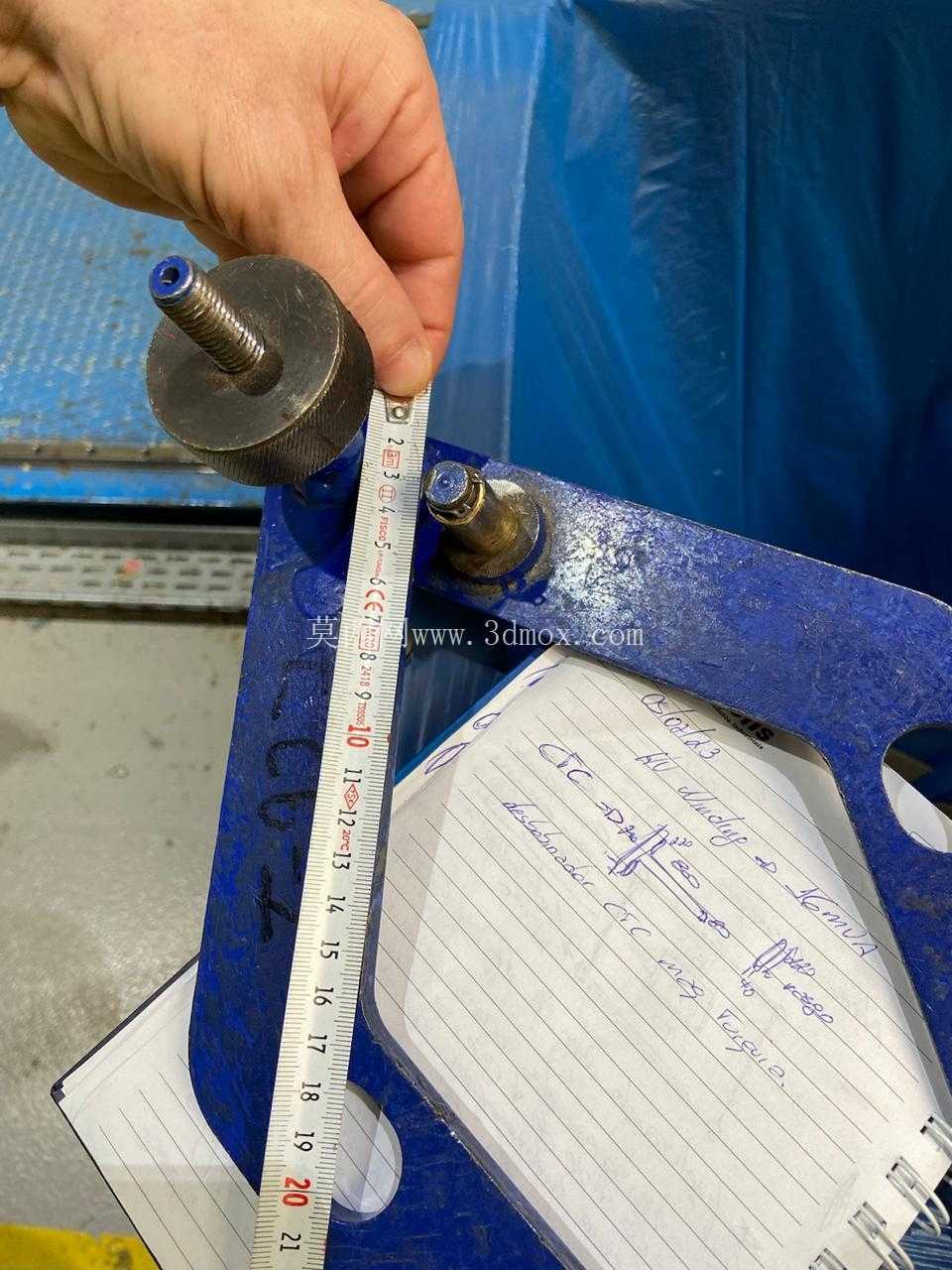

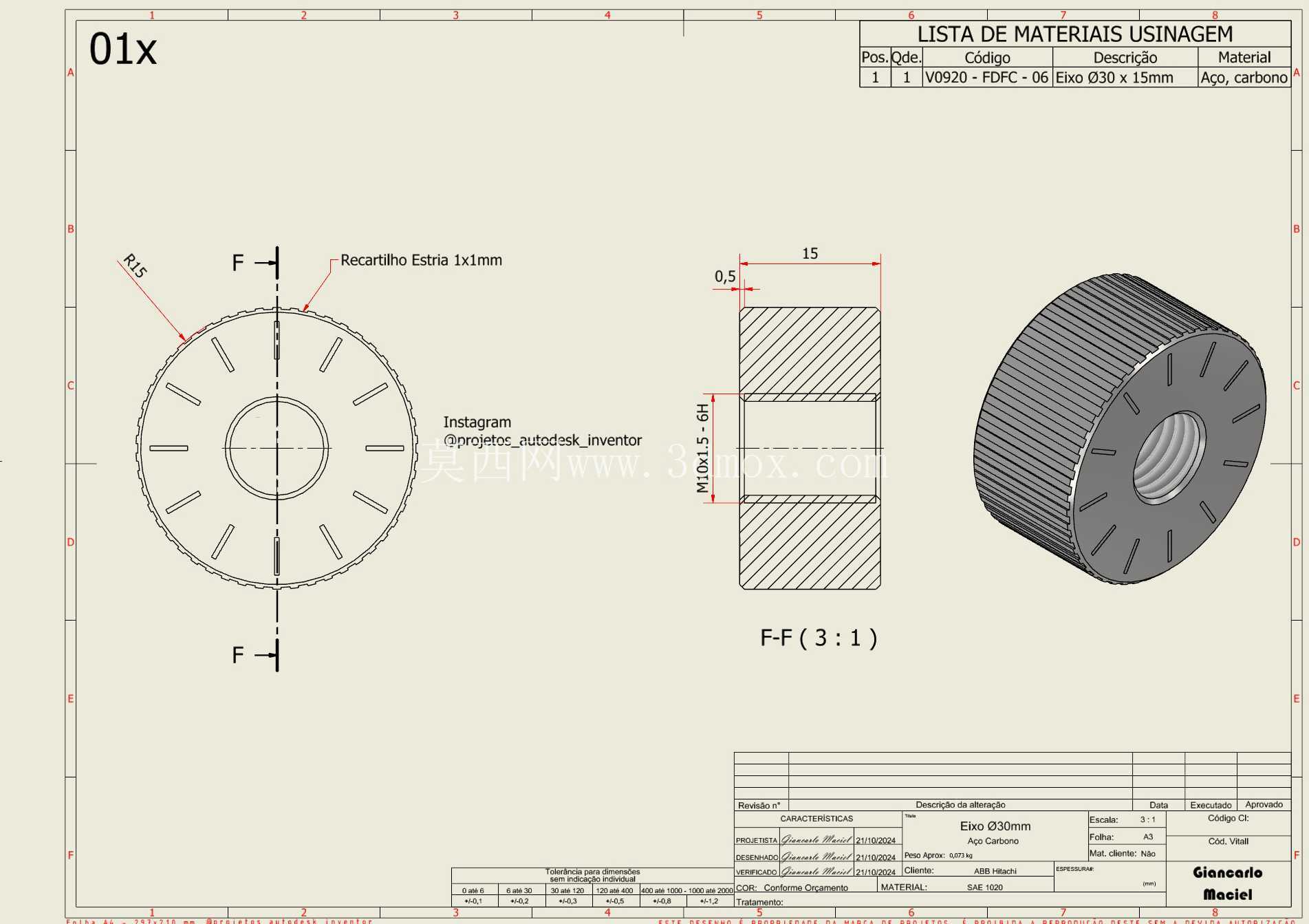

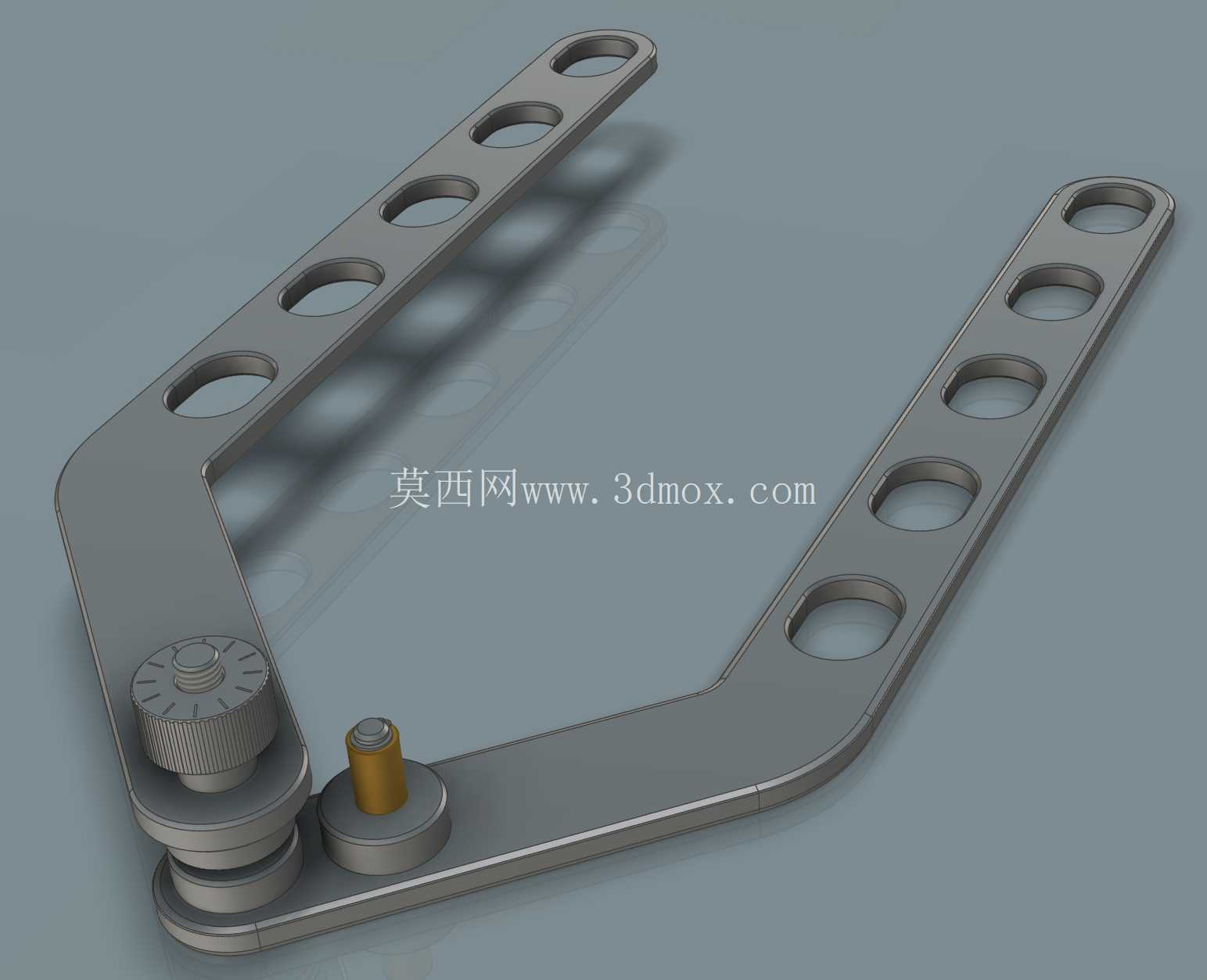

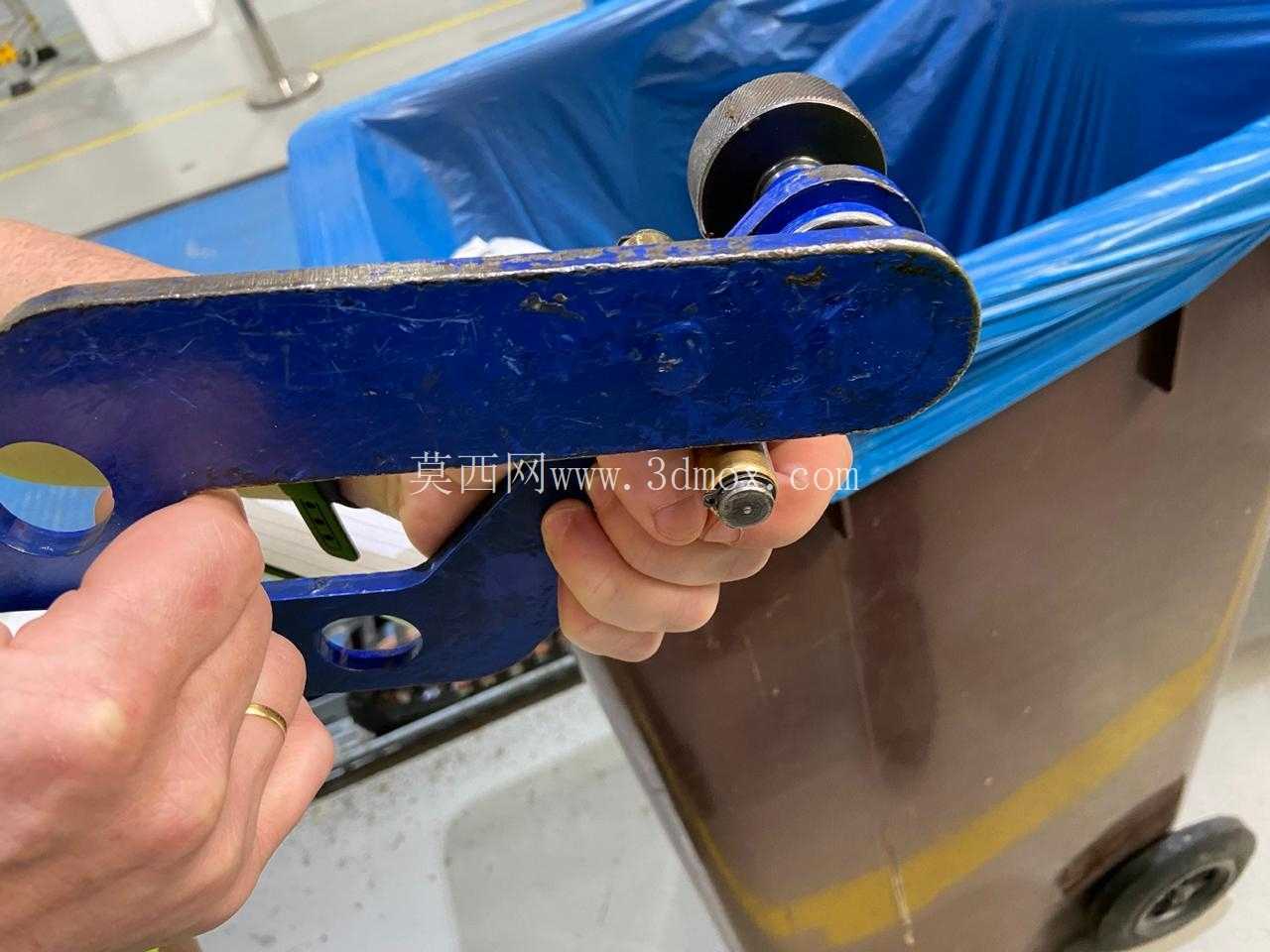

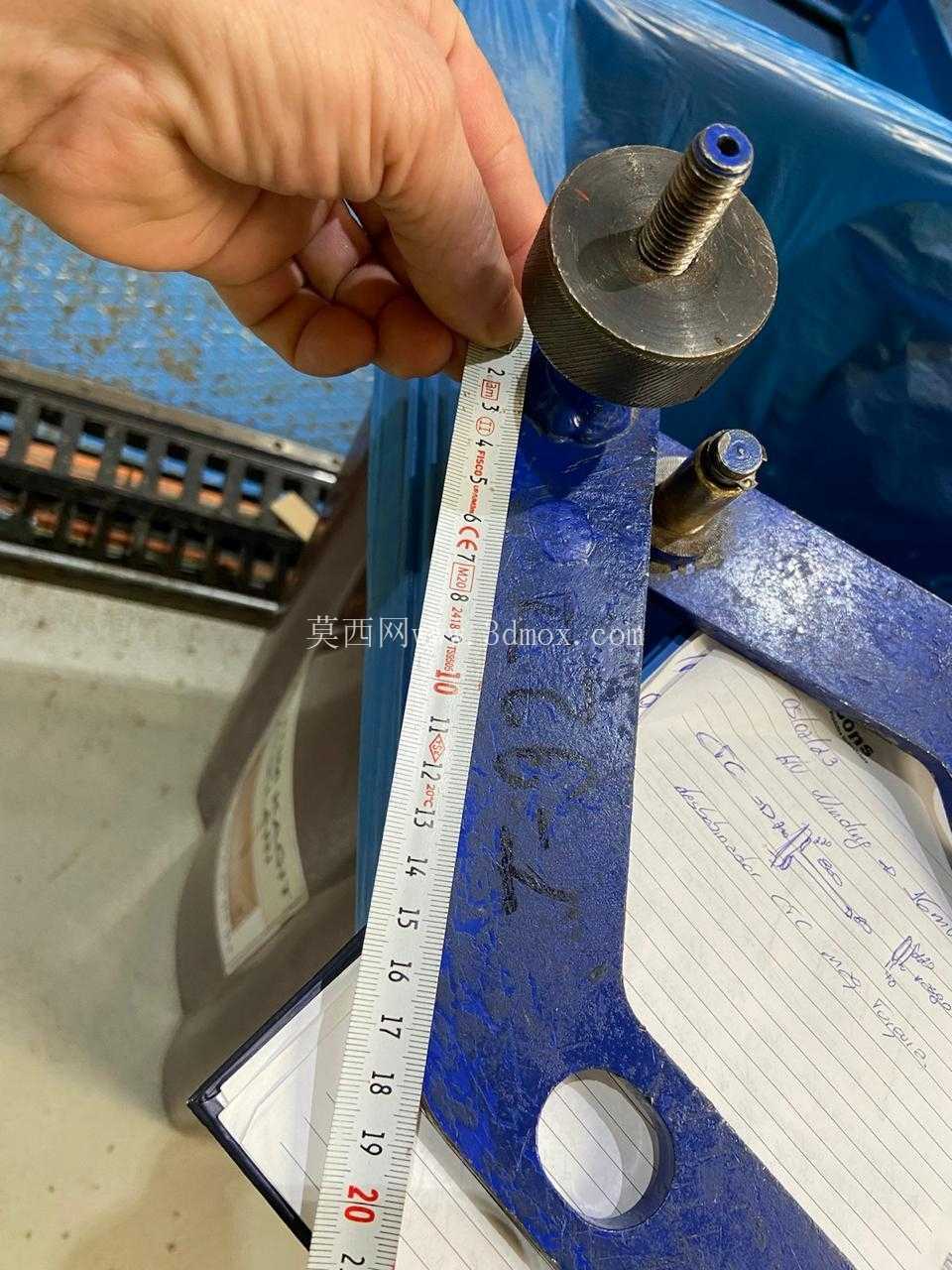

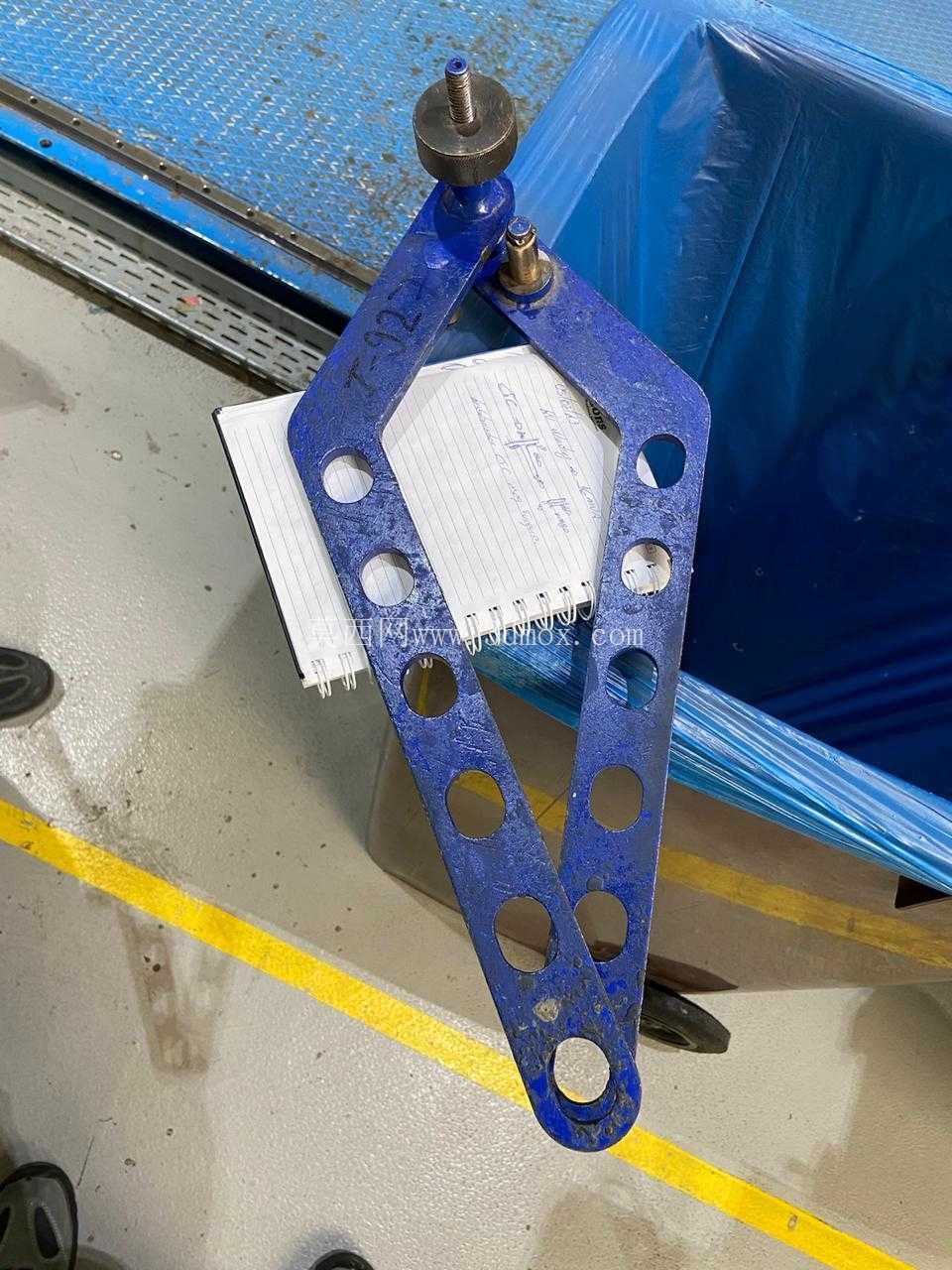

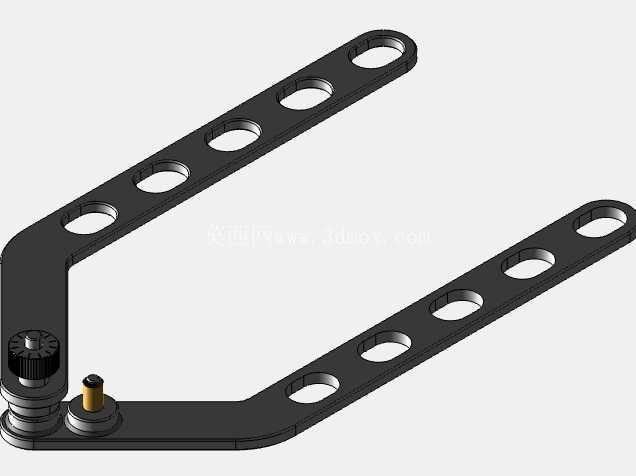

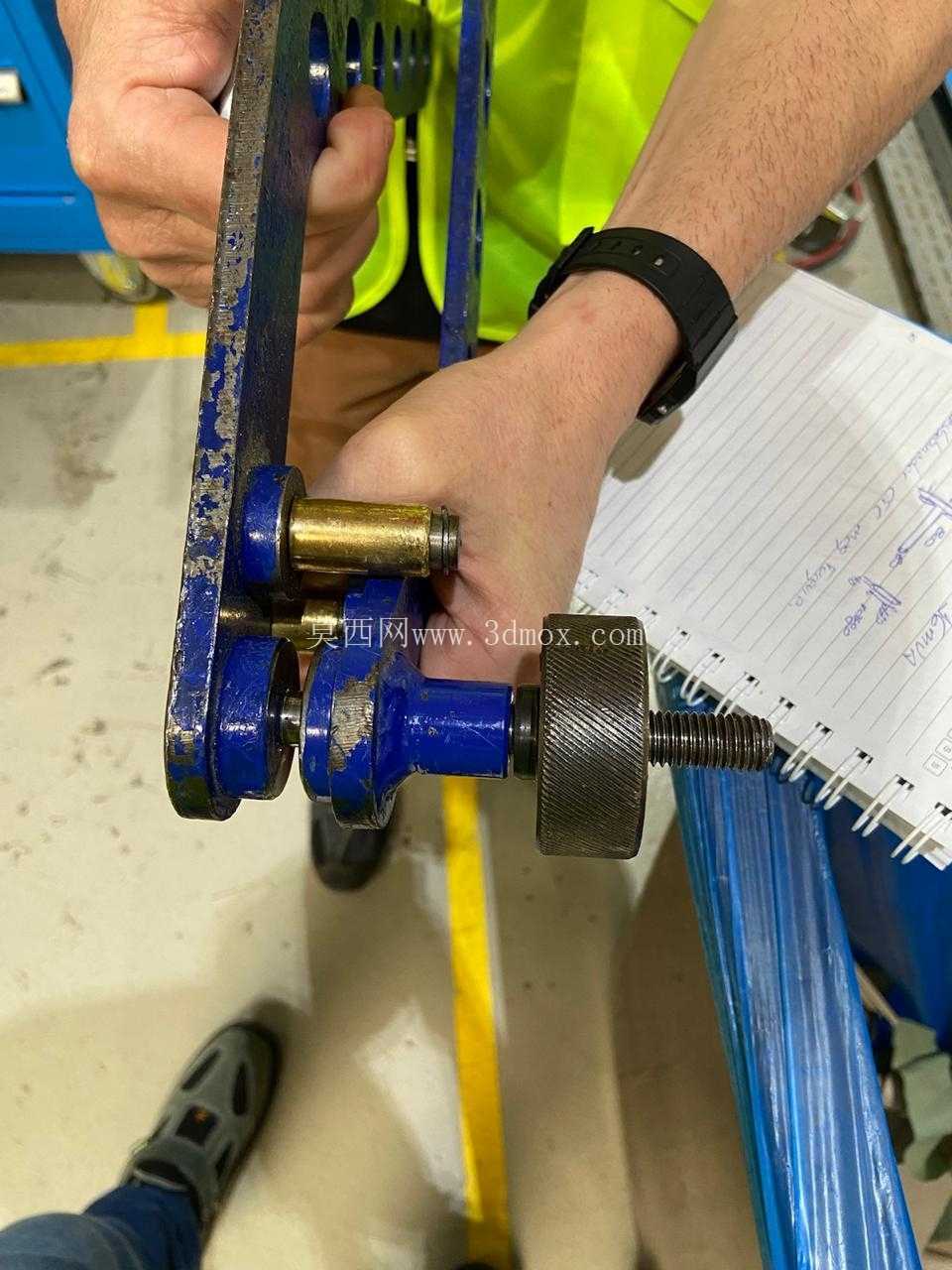

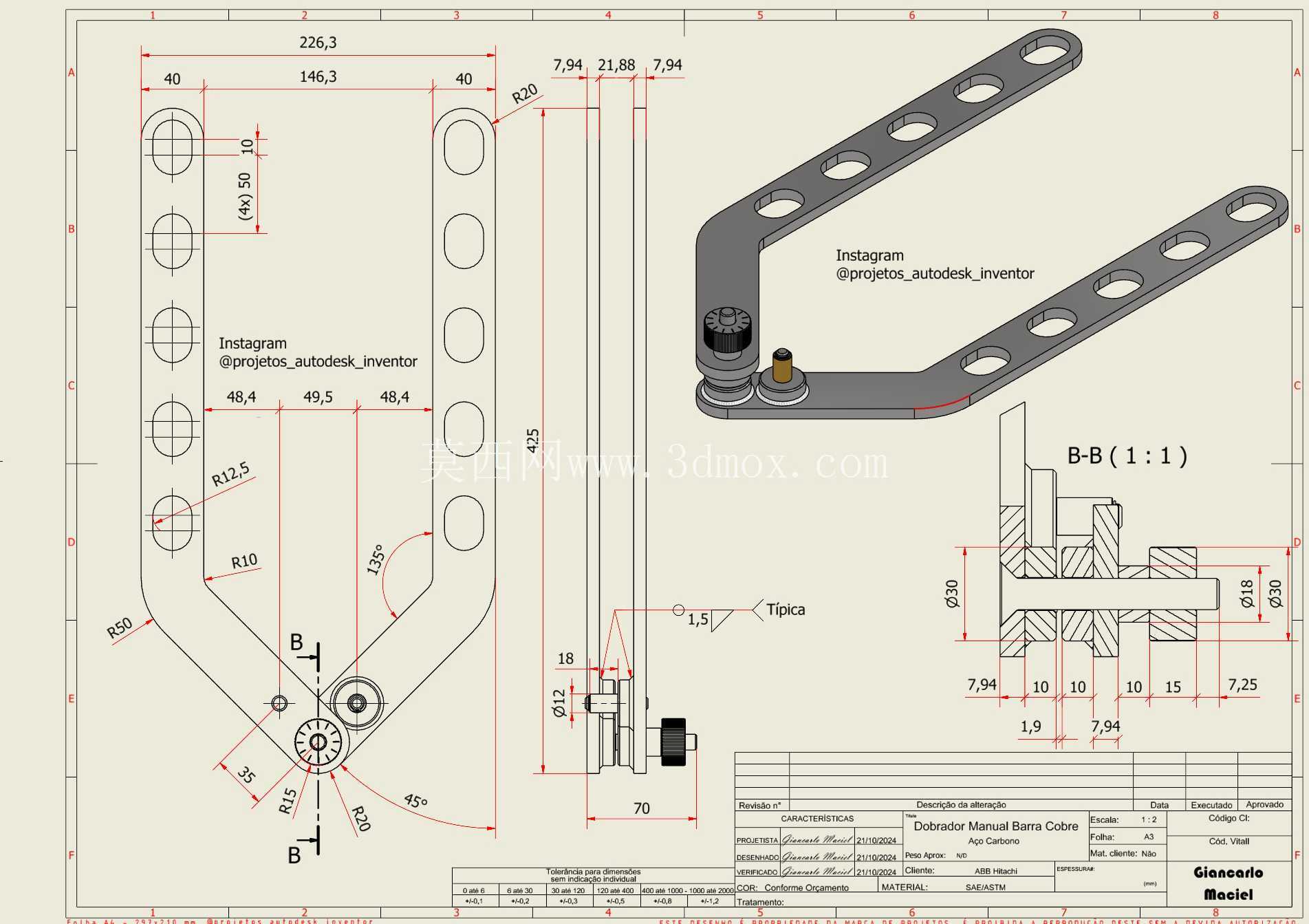

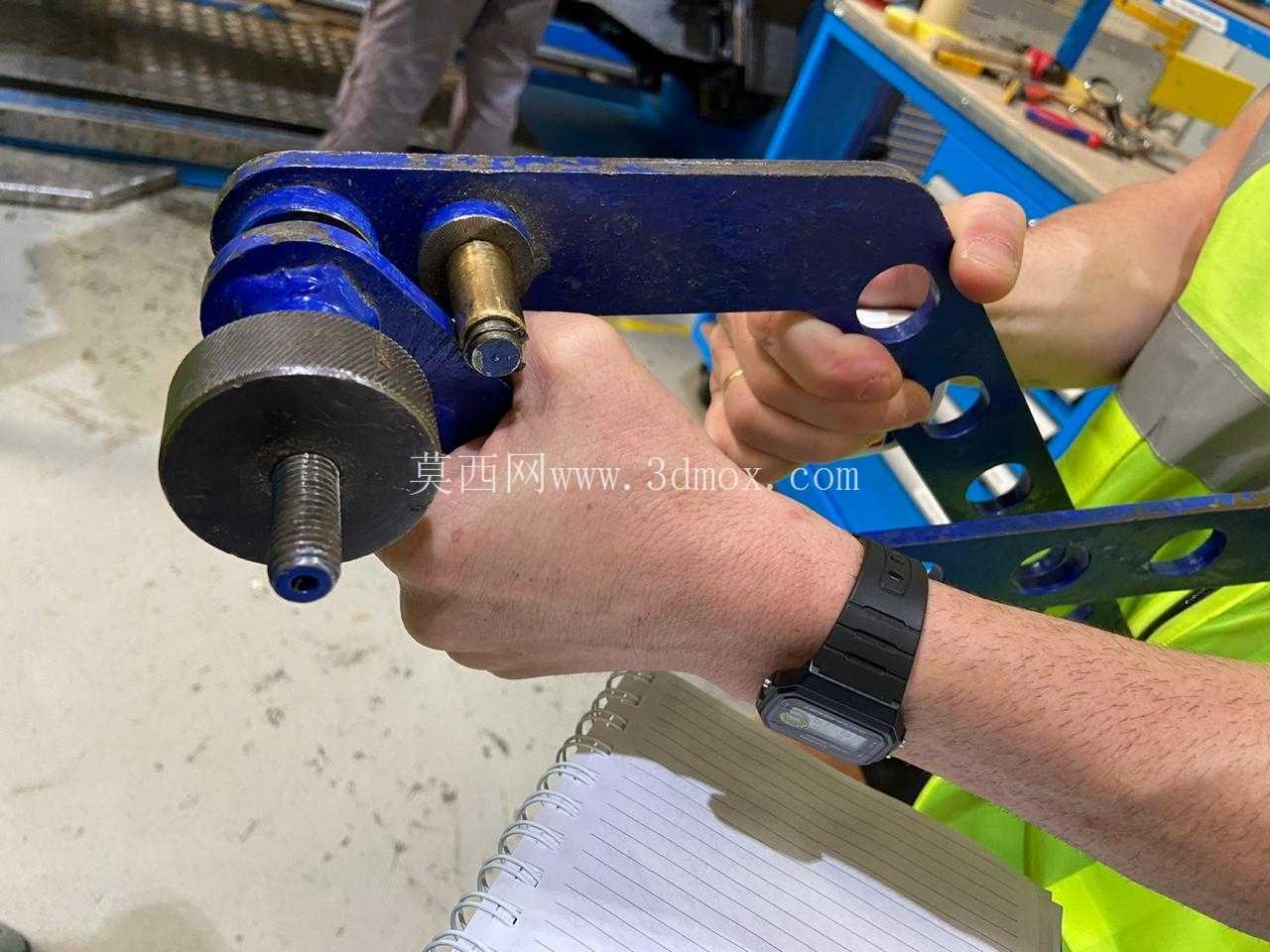

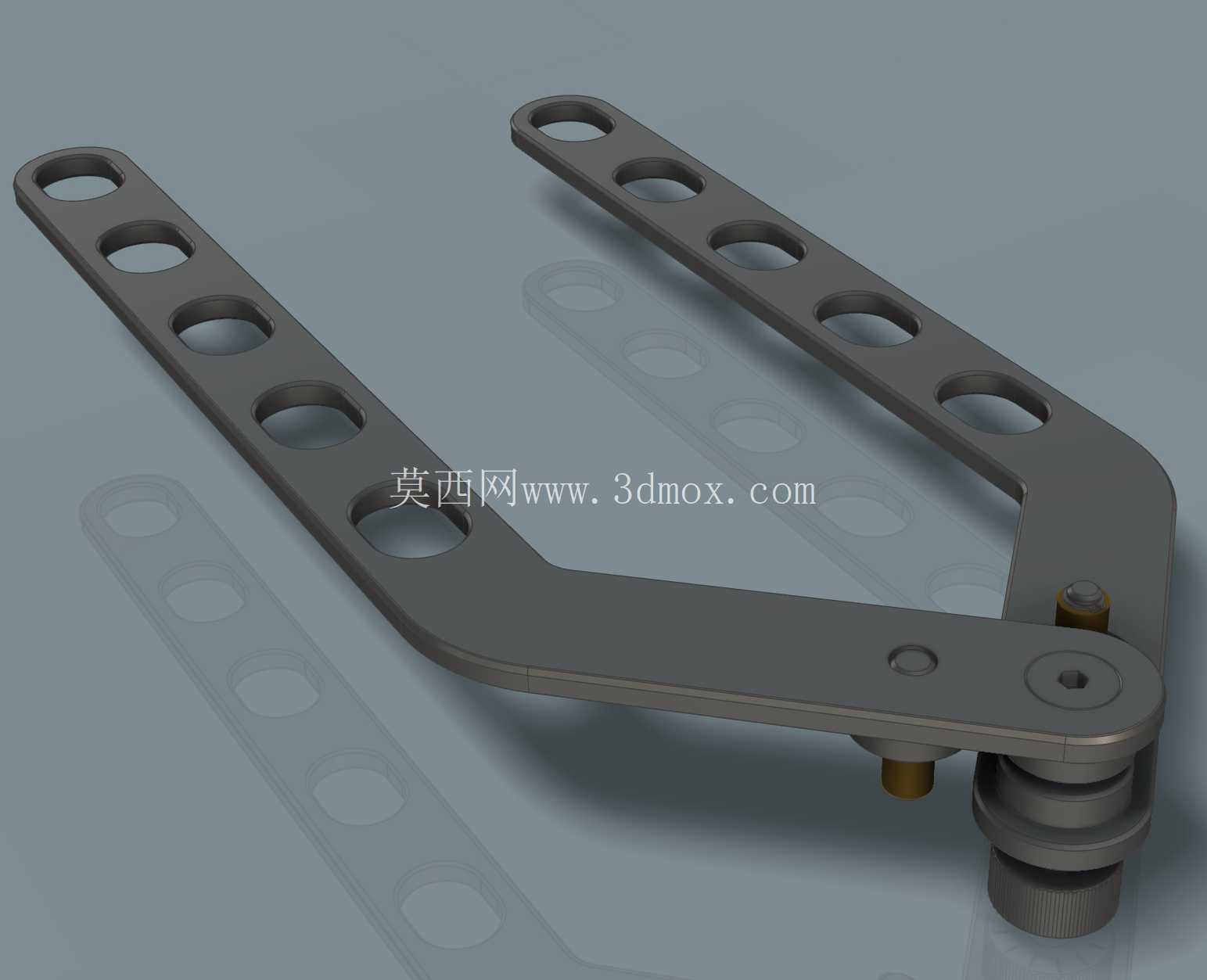

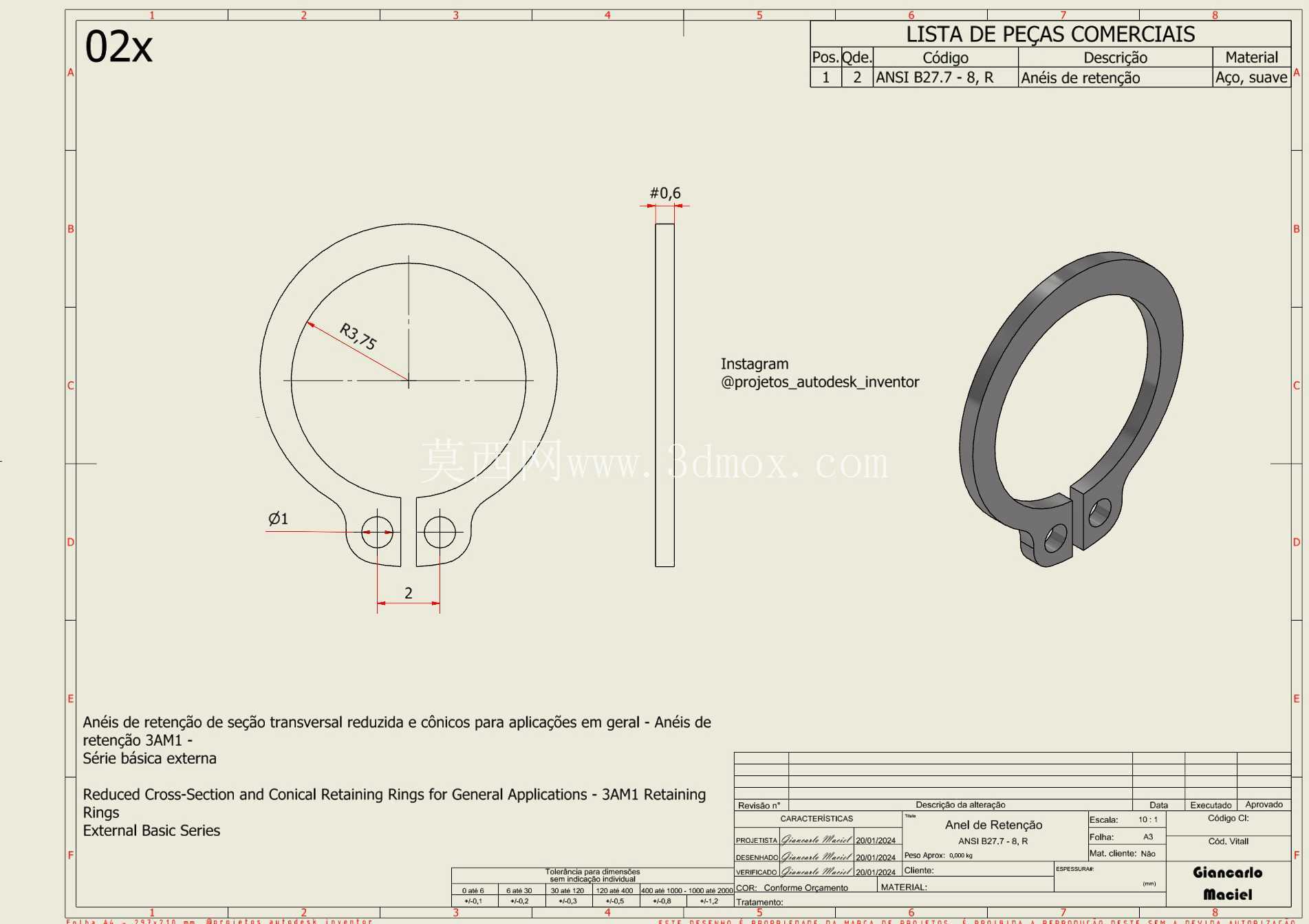

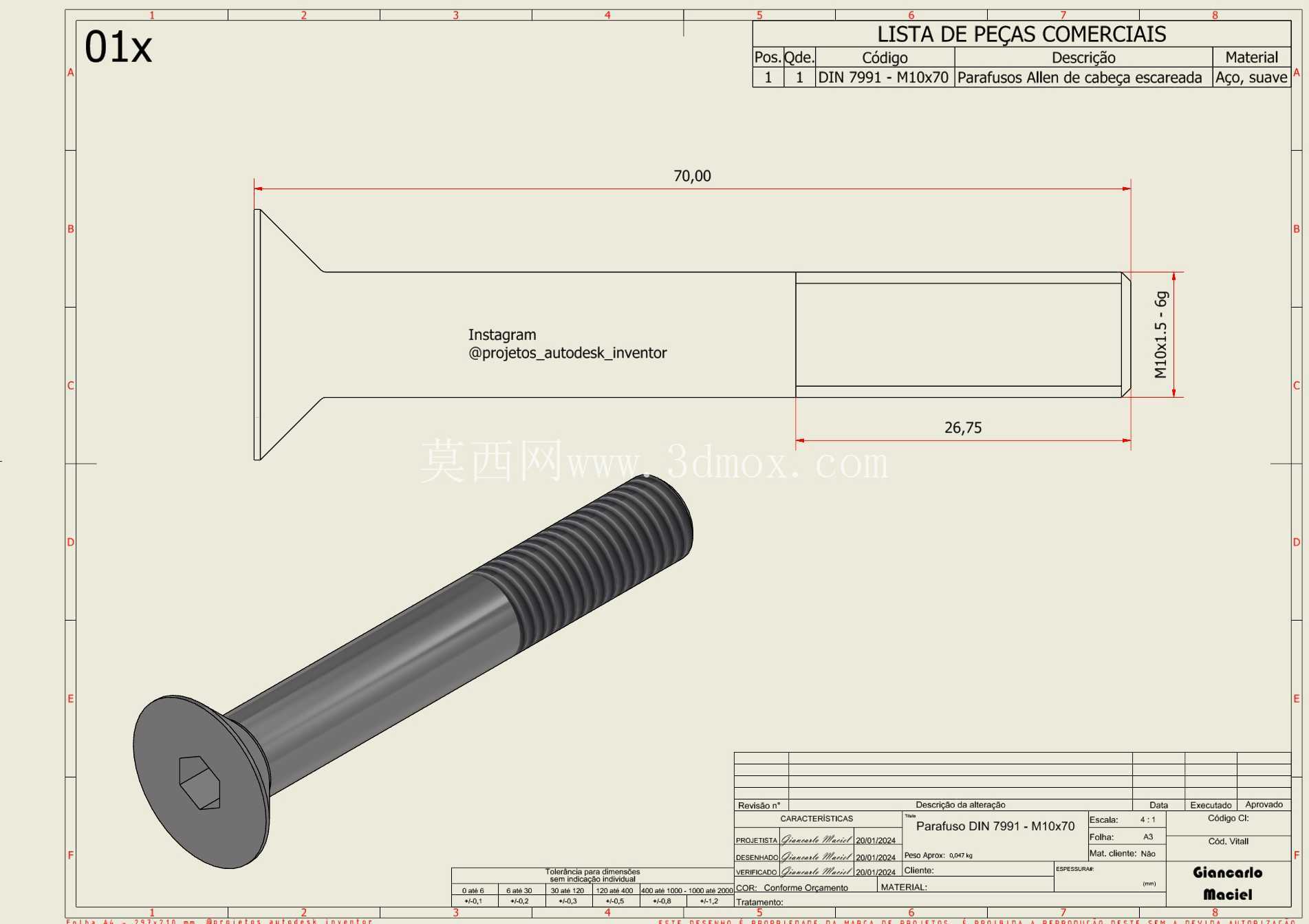

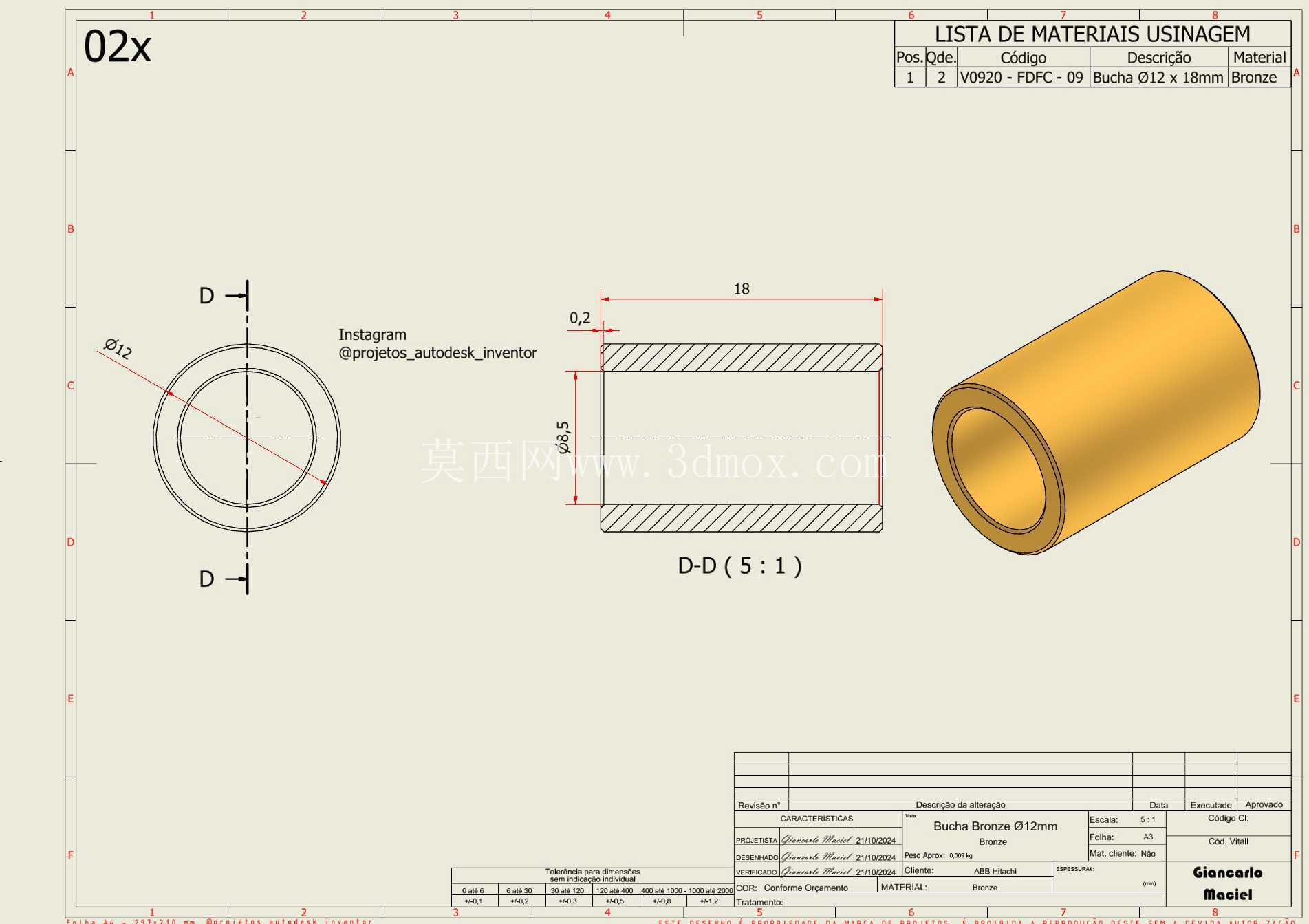

　　从结构设计逻辑来看，工装采用L型一体式高强度合金钢结构作为主体承载框架，长臂段沿长度方向等距排布多组定位圆孔，可根据所需折弯半径快速插入定位销轴，适配不同折弯半径的加工需求，避免传统手动折弯工具需要反复更换模具的繁琐操作；折弯端设置带滚花防滑结构的手动压合旋钮，以及带定位台阶的折弯支撑轴，操作时先将待加工铜母线嵌入支撑轴与定位挡块之间，根据折弯角度需求调整长臂定位销位置，转动压合旋钮将母线压紧固定后，扳动L型长臂即可完成折弯，整个过程无需额外夹持工具，单人即可完成操作。

　　实际生产应用中，这款工装可实现0-180度范围内任意角度的折弯加工，长臂上的刻度标识可辅助操作人员快速对齐折弯角度，折弯处圆角均匀，不会出现传统手工折弯常见的母线表面拉伤、截面变形、折弯角度回弹超差等问题，折弯后的母线平面度、角度公差可控制在±0.5度以内，完全满足变压器线圈装配时母线与接线端子、线圈出头的贴合要求，避免因折弯精度不足导致的装配应力、接触电阻过大等隐患。

　　从安装与使用边界来看，工装整体结构紧凑，底部无需复杂固定，可直接放置在常规木质或钢制工作台面上使用，底部的防滑胶垫可避免折弯过程中工装移位，整体重量控制在单人可搬运范围内，可根据生产排班需求灵活调整工位布置；长臂上的定位孔间距经过精准计算，覆盖了变压器线圈生产中铜母线折弯的常用半径区间，从R5到R20的折弯需求均可通过调整定位销位置实现，无需额外配置配件。

　　不同于大型液压折弯设备，这款手动工装的操作门槛极低，新入职的绕线工位操作人员经过10分钟左右的实操讲解即可独立完成合格折弯操作，日常维护仅需定期在转轴处涂抹少量润滑脂即可，无复杂的液压、电气元件损耗，长期使用维护成本极低，尤其适配多品种小批量的变压器生产场景，在样机试制、维修换件等非批量生产场景下，其灵活性与加工效率远高于大型通用折弯设备。

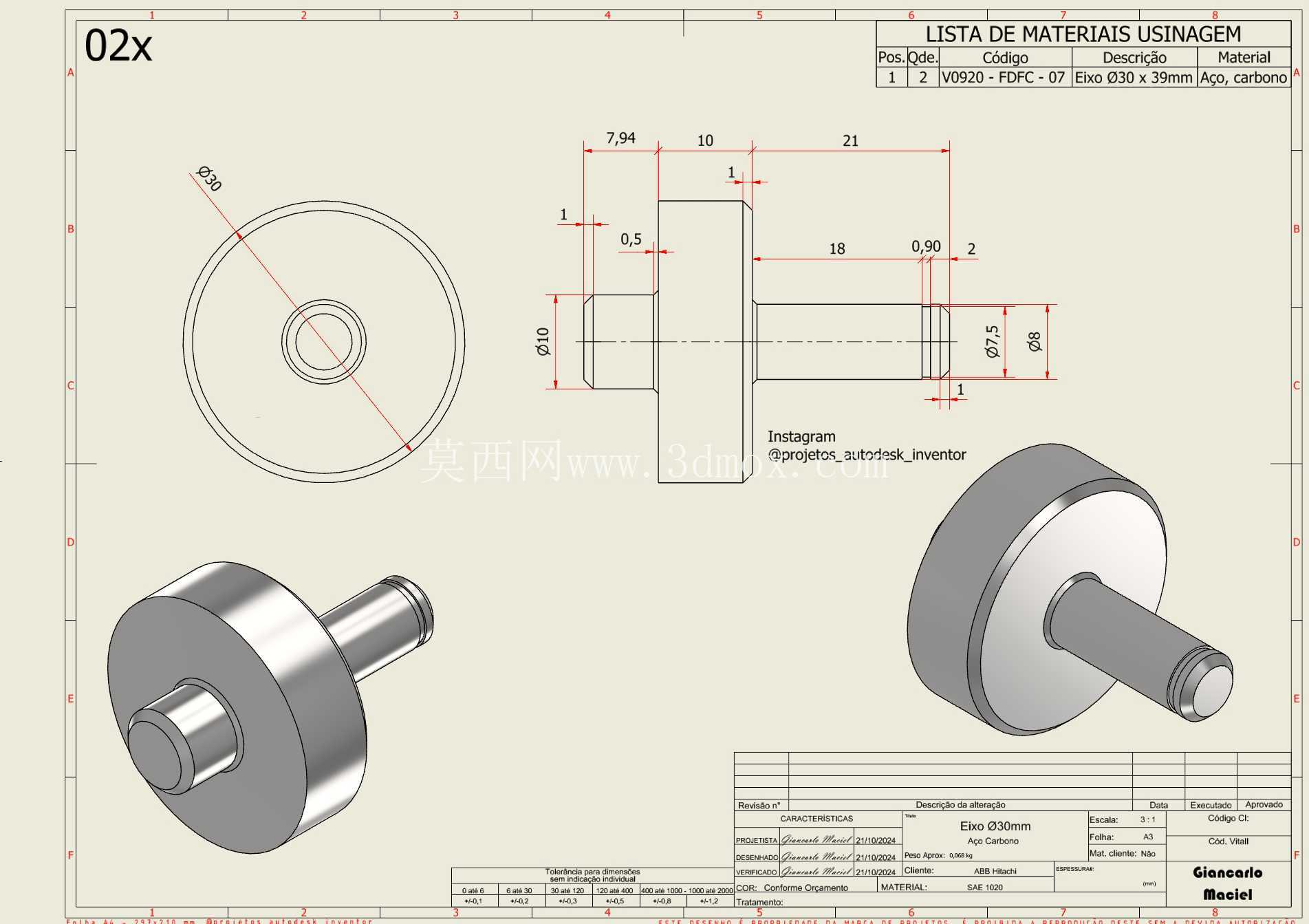

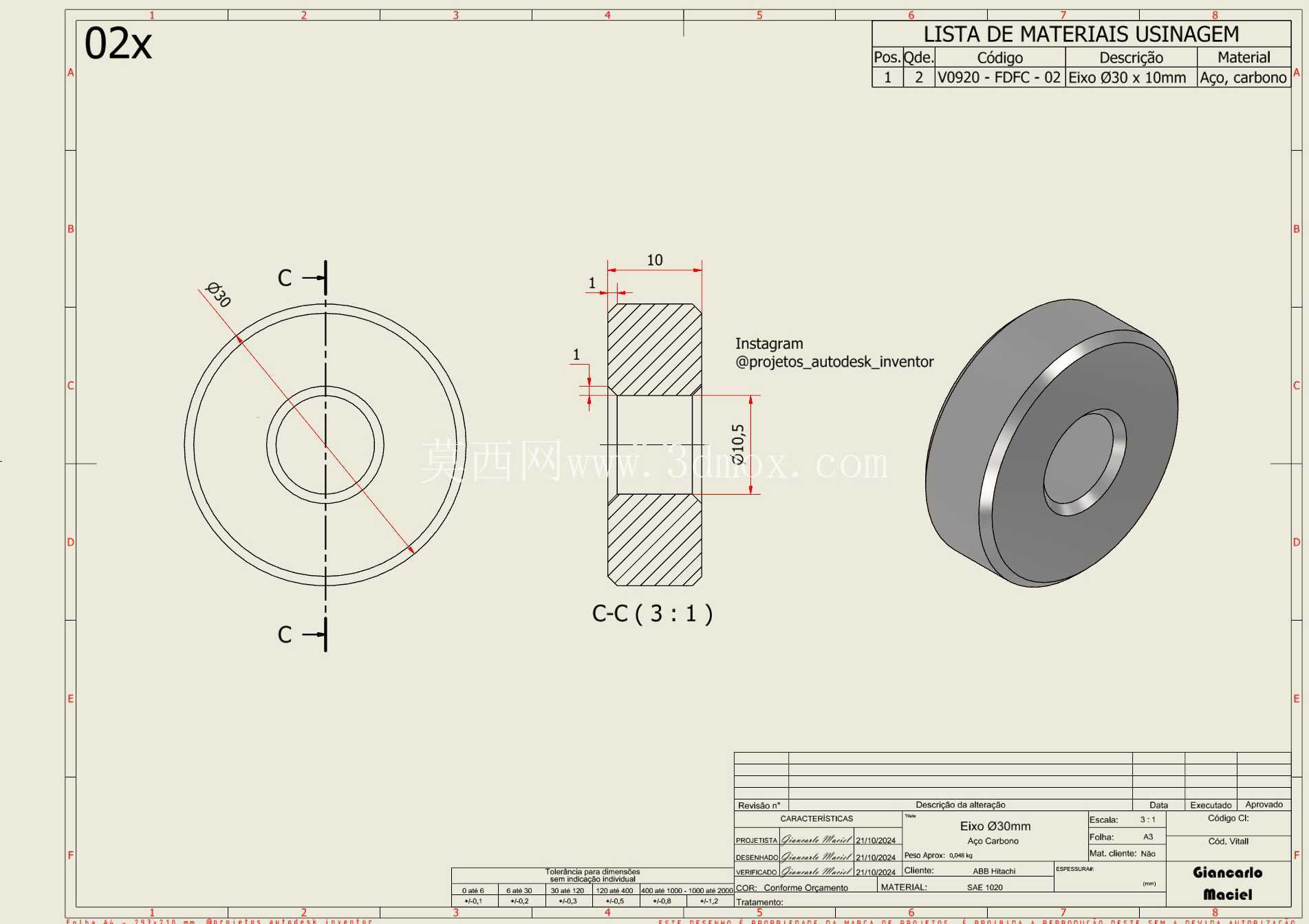

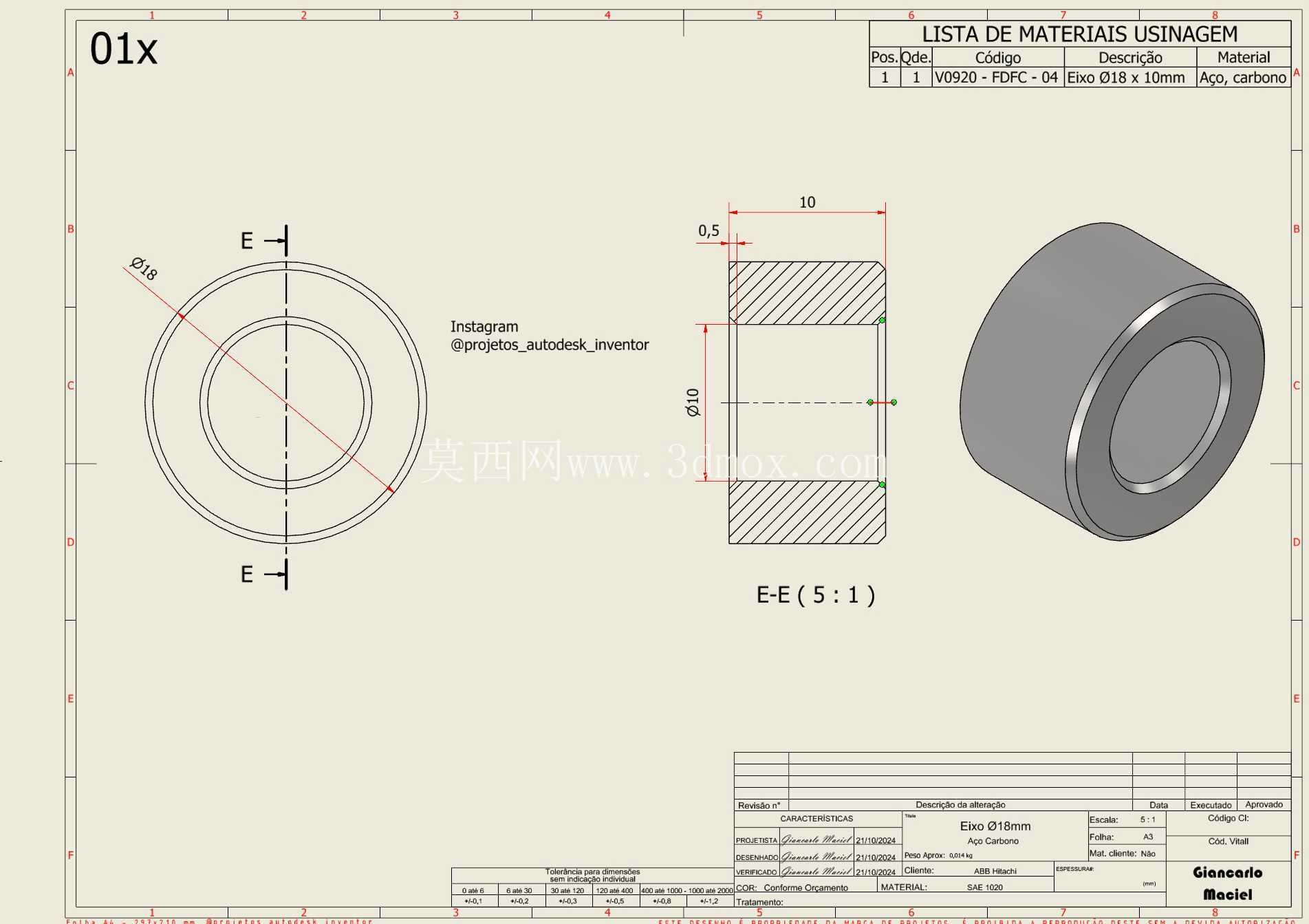

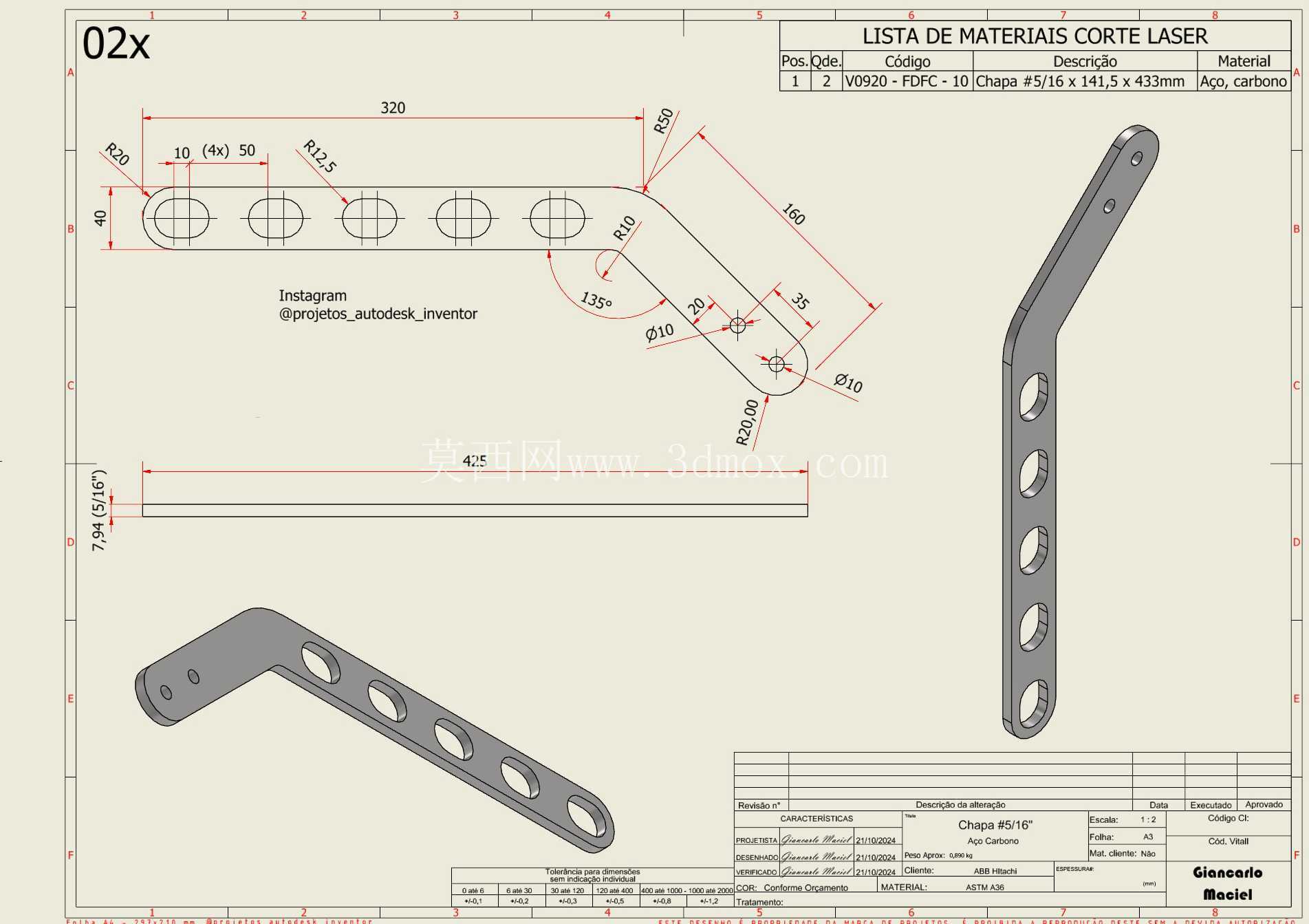

　　在折弯受力结构设计上，工装的折弯支撑轴采用高碳铬合金钢材质并经过淬火处理，表面硬度达到HRC55以上，长期反复折弯铜母线也不会出现压痕、变形，保证折弯处的圆弧一致性；长臂部分的等距孔位采用激光切割加工，孔位位置精度控制在±0.1mm以内，确保不同批次相同参数设置下的折弯半径一致性，避免同规格母线折弯尺寸出现波动，减少后续装配时的修配工作量。

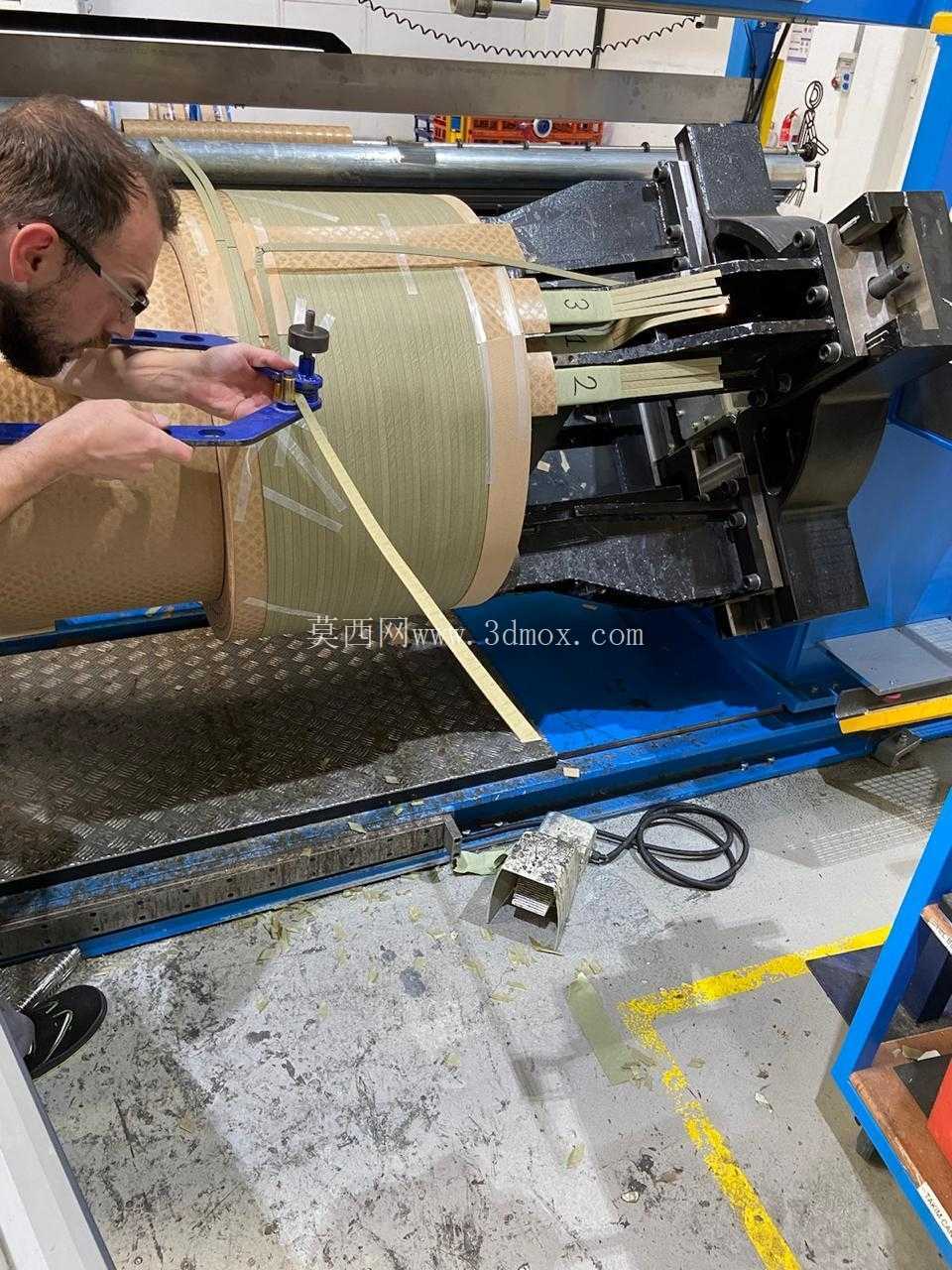

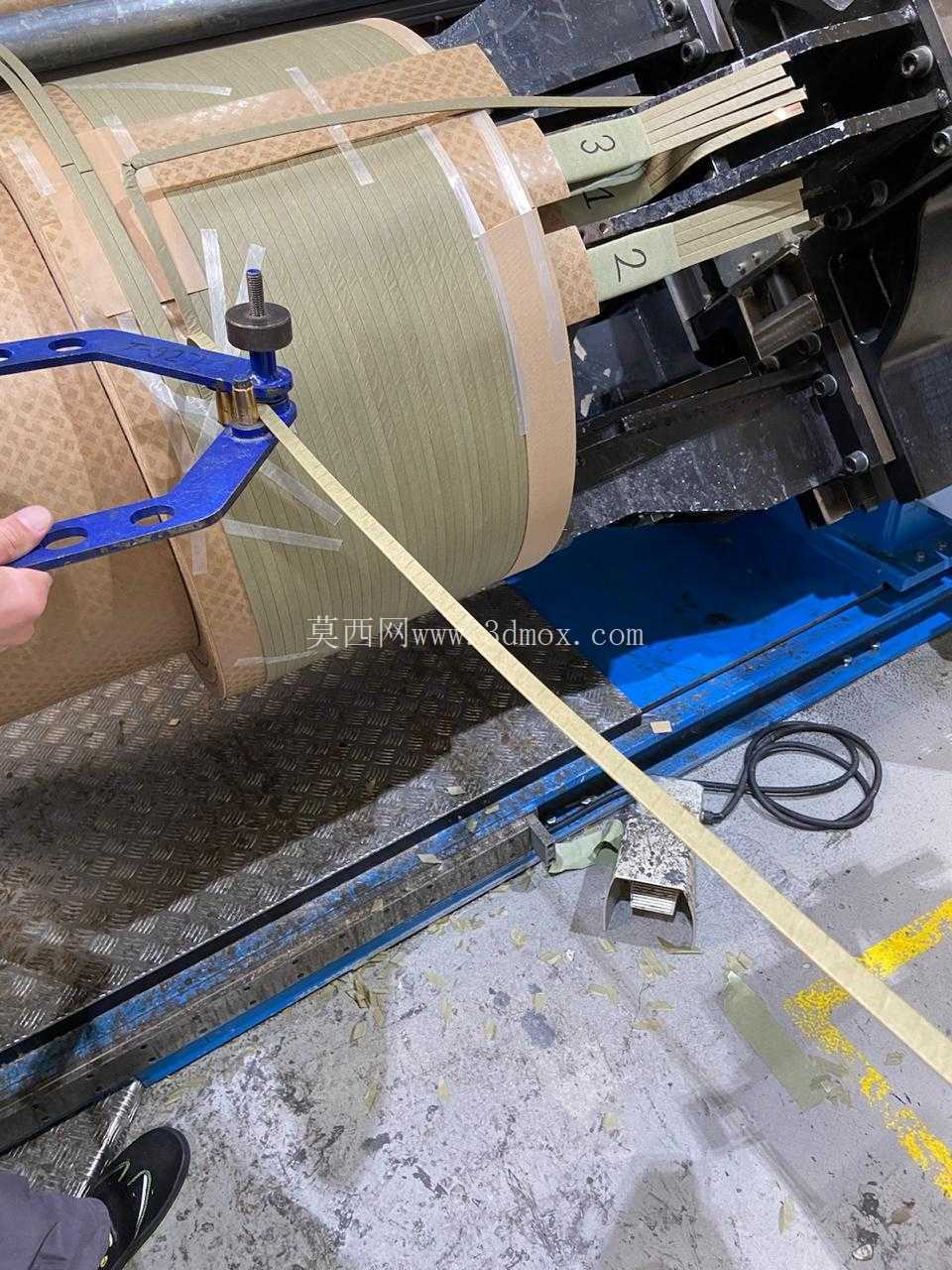

　　实际车间使用场景中，绕制变压器低压线圈时，每台产品需要折弯4-6根不同角度的引出铜母线，使用这款工装可在绕线工位旁即时完成加工，折弯后的母线无需二次校形即可直接用于线圈装配，相比传统将母线转运至钣金车间用通用折弯机加工的模式，单台产品的母线加工等待时间可缩短80%以上，同时也避免了转运过程中铜母线表面磕碰、氧化等问题，保障母线导电接触面的质量。
