多轴驱动精密滑台模组结构设计

　　这套多轴驱动滑台结构，在非标自动化产线的精密装配、视觉检测工位上有非常广泛的适配性，日常做设备方案选型时，这类集成化的滑台模组往往能省去大量零散部件的选型拼接工作，直接作为工位的核心运动单元嵌入设备框架。从结构布局来看，三个方向的驱动单元均采用侧装式伺服电机搭配联轴器直连传动丝杠的方案，没有额外增设同步带减速结构，传动链短，反向间隙控制难度更低，适合需要频繁换向、定位精度要求在丝级的作业场景，比如消费电子零部件的贴合对位、小型五金件的尺寸检测移载，都能满足重复定位的精度要求。

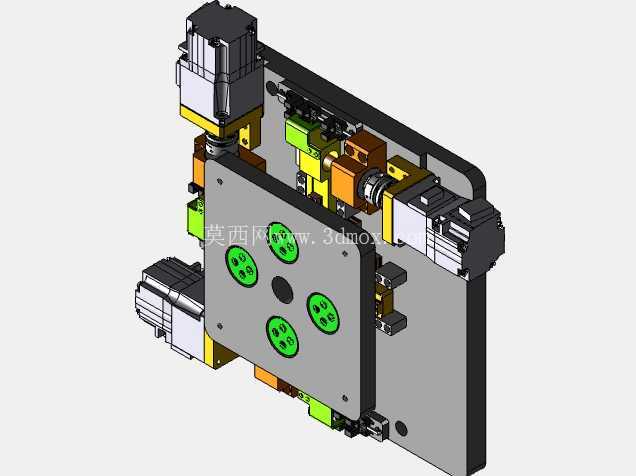

　　设计阶段最先敲定的是安装基板的边界尺寸，安装面预留的四个带绿色标识的安装孔位，是按照通用工业铝型材框架的孔距标准做的排布，不需要额外做转接板就能直接固定在4040或者4080规格的铝型材机架上，安装面的平面度要求控制在0.02mm以内，避免基板形变影响传动部件的同轴度。滑台的运动台面做了沉孔设计，用来固定工装夹具或者末端执行件，中心预留的通孔是为了走气路或者线路，避免拖链内置空间不足时管线外露剐蹭，这个细节在很多紧凑布局的设备里非常实用，能减少外部走线的防护成本。

　　三个轴的行程限位没有采用外置的光电开关支架，而是直接把限位触发块集成在滑座的侧边，随滑座运动触发行程两端的硬限位与软限位触发点，既压缩了整体的外形尺寸，也避免外置支架在设备拆装过程中被磕碰移位，导致限位位置失准。导轨部分采用的是微型滚珠线性导轨，预压等级选中预压，既能保证运动的刚性，也不会因为预压过大导致驱动扭矩冗余过多，电机选型时按照每个轴的最大负载重量、运动加速度、丝杠导程核算下来的扭矩留了1.5倍的安全系数，实际运行时电机不会出现过载发热的情况，连续运行的稳定性更好。

　　从安装边界来看，整套模组的外轮廓没有突出的外置部件，三个驱动电机均布置在基板的三个相邻侧边，不会占用台面上方的作业空间，做设备布局时只需要预留侧边电机的接线与维护空间即可，不需要在台面上方预留避让位，对于空间紧凑的桌面型自动化设备非常友好。传动丝杠的支撑端采用固定支撑+浮动支撑的组合方式，固定端用成对安装的角接触轴承承受轴向载荷，浮动端用深沟球轴承补偿丝杠运行时的热伸长量，长时间高速往复运行时不会因为热胀冷缩导致丝杠憋转，延长传动部件的使用寿命。

　　滑座与丝杠螺母的连接部位做了消隙结构设计，螺母座与滑座之间采用微调螺钉预紧，装配时可以根据实际的反向间隙大小调整预紧力，不需要更换螺母就能把反向间隙控制在要求范围内，后期维护也更方便。各个运动部件的润滑注油嘴都引到了模组的外侧，日常维护时不需要拆开模组的防尘盖板就能直接加注润滑脂，减少设备停机维护的时间。整套结构没有采用复杂的特殊定制零件，大部分传动件、紧固件都是工业领域的通用标准件，加工件的结构也都是常规的铣削、钻孔工艺就能完成，加工成本可控，备件替换也非常方便，不会因为某个特殊零件损坏导致整套模组长时间停机待件。

　　在实际应用场景里，这套模组可以搭配视觉相机做精密检测的移载平台，也可以搭配夹爪做小型工件的上下料搬运，还能搭配点胶阀、焊枪做精密点胶或者焊接的运动执行单元，适配性非常强。设计时特意把所有的电气接线口都布置在电机的尾端同一侧，方便走线槽统一布线，整体外观更整洁，也减少了管线被运动部件剐蹭的风险。模组的侧边预留了拖链安装的螺纹孔位，用户可以根据自己的走线需求选择不同长度的拖链，不需要额外在基板上打孔攻丝，减少二次加工的工作量。
