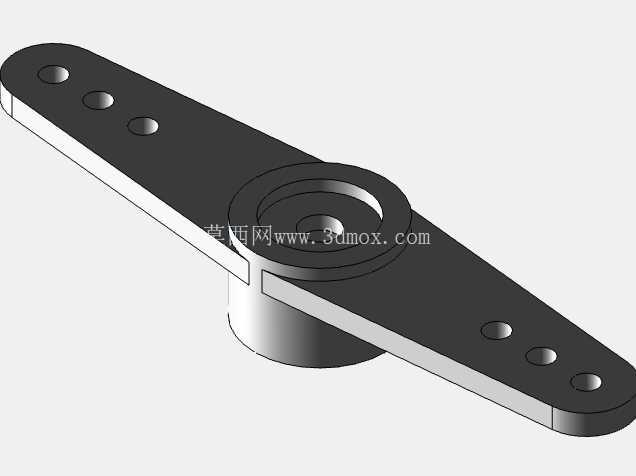

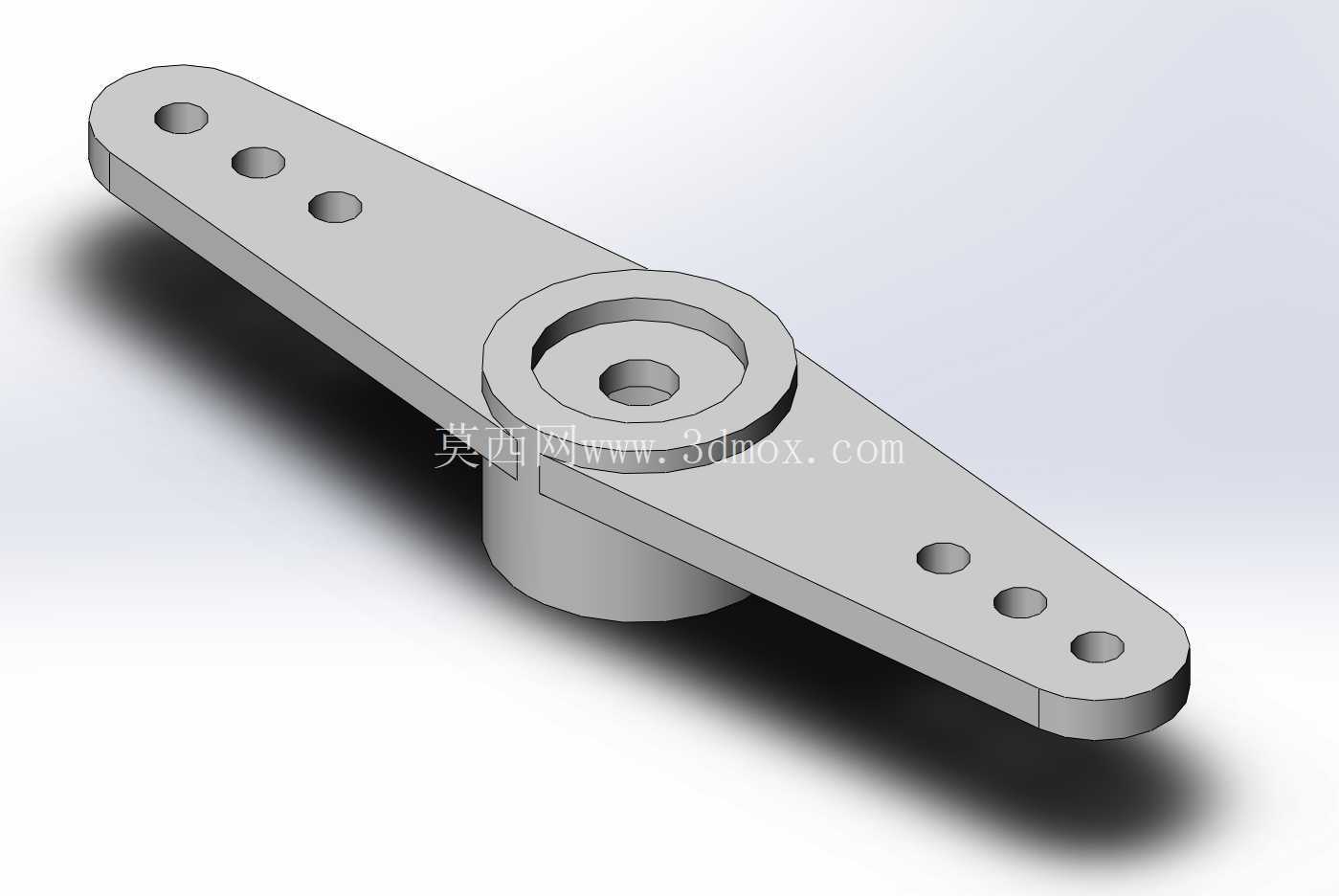

在航模、小型机器人关节、自动化执行末端的传动链路里,舵机摇臂是把伺服电机的旋转扭矩传递到执行端的核心连接件,这款适配ES9052型号舵机的金属摇臂,就是针对小扭矩高精度传动场景设计的结构件。日常做小型仿生机器人关节调试、固定翼航模舵面控制、桌面级自动化工位的小角度摆动执行机构时,经常会遇到原配塑料摇臂在频繁往复摆动下出现孔位磨损、连接松旷的问题,尤其是在需要反复定位、负载存在小幅冲击的工况下,金属材质的摇臂能大幅降低传动间隙带来的控制误差。从结构设计来看,这款摇臂采用对称式双延长臂布局,中心位置设置了与舵机输出轴匹配的阶梯安装座,安装座中心的通孔用于穿过舵机输出轴的固定螺丝,阶梯端面能完全贴合舵机输出盘的端面,保证安装后摇臂的端面跳动控制在极小范围内,避免高速摆动时出现离心抖动。两侧延长臂上均匀分布的等距安装孔,是用来连接传动拉杆或者执行负载的,孔位的间距经过匹配舵机的摆动角度计算,当舵机在常用的±45度摆动区间内动作时,不同孔位对应的线位移输出能覆盖多数小型传动机构的行程需求,设计时特意把孔位做了倒角处理,既方便安装时快速对准拉杆球头,也能减少孔边应力集中,避免长期受拉后出现孔位开裂。安装边界方面,摇臂的中心安装座的凸台高度刚好适配ES9052舵机输出轴的伸出长度,安装后摇臂底面和舵机上壳之间预留了足够的间隙,不会在摆动时剐蹭舵机外壳的加强筋;两侧臂的厚度经过受力校核,在承受该型号舵机额定最大扭矩时,臂身的形变控制在传动允许的范围内,不会因为臂身过软导致动作滞后。实际选型使用时,需要注意安装时中心固定螺丝的锁紧扭矩不能超过螺丝的屈服强度,避免把摇臂中心的安装座压变形,两侧臂的安装孔如果是连接金属拉杆,建议搭配橡胶减震垫圈,能吸收舵机启停瞬间的冲击载荷,延长摇臂的使用寿命。不同于单臂结构的摇臂,这款双臂对称结构的设计,还可以同时在两侧连接负载,实现单舵机驱动双执行端同步动作的需求,比如在小型扑翼机构里,就可以用这类双臂摇臂同时连接两侧的翼面拉杆,保证两侧翼面的摆动幅度完全一致,减少飞行时的姿态偏差。建模过程中,所有安装孔的位置度公差都按照小型传动件的常规精度设置,中心孔与各臂上安装孔的中心距偏差控制在0.1mm以内,保证安装后传动的线性度符合控制要求,臂身的边缘都做了小圆角过渡,既避免加工时出现锐边割手的问题,也能减少应力集中点,提升零件的抗疲劳强度。在做整机装配校核时,要注意摇臂摆动到极限角度时,臂端的运动包络不能和周边的结构件发生干涉,尤其是在紧凑安装的机器人关节内部,要提前预留出摇臂转动的空间,避免动作时出现卡滞。这类金属摇臂相比原厂标配的塑料摇臂,在重复定位精度保持性上有明显优势,适合需要长期连续运行的自动化小机构,不用频繁更换磨损的摇臂来维持控制精度。
- 上一篇:多轴驱动精密滑台模组结构设计
- 下一篇:可折叠式四轮代步滑板车结构设计
- 全部评论(0)
- 模板大小: 414.8 KB
- 售价:5金币
- 下载次数: 70
- 系统要求: STEP / IGES,Rendering,SOLIDWORKS
- 软件分类: 通用机械零部件
