机械设备用阶梯式减载传动轴结构设计

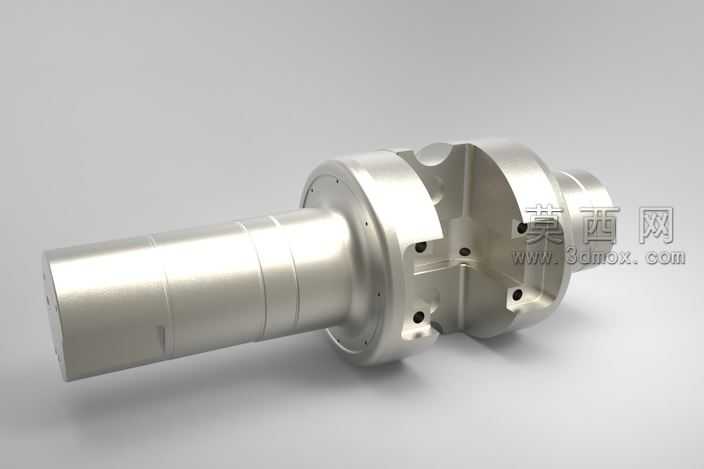

本轴类零件采用三维参数化建模方式完成全结构设计，建模过程中以实际机械传动工况的载荷需求为核心依据，先通过草图绘制完成轴体各段直径、长度的基准轮廓定义，再通过回转特征生成轴体的基础实体形态。轴身采用多段阶梯式结构设计，不同轴段的直径差经过精准计算，既满足传动过程中不同位置的轴承、传动件的装配定位需求，也通过阶梯过渡结构优化轴体的应力分布，减少应力集中带来的结构失效风险。在轴体的连接端，设计有带安装孔的法兰式连接结构，多个均匀分布的螺栓孔经过阵列特征快速生成，孔位的位置度、孔径尺寸严格按照装配公差要求设定，保证与对接部件的同轴度与连接可靠性。建模完成后对模型进行了真实感渲染处理，材质选用金属合金钢材质，调整材质的粗糙度、反射率参数还原金属机加工后的表面质感，添加柔和的环境光影效果，清晰展现轴体各段的加工倒角、退刀槽等细节结构，让模型的结构特征直观呈现。设计过程中充分考虑轴类零件的实际加工工艺性，所有轴段的过渡位置都设计有标准圆角，安装端面设计有定位止口，既保证装配时的定位精度，也降低加工过程中的工艺难度。针对轴体的减载需求，在非配合的轴段位置做了合理的结构优化，在不影响轴体整体刚性与传动强度的前提下，去除多余的实体材料，降低轴体自身重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能。整体结构经过干涉检查验证，各装配位置的尺寸配合符合机械设计标准，能够直接用于后续的工程图生成、加工仿真以及装配模拟，适配常规减速设备、传动设备的动力传输需求，可作为通用机械传动系统中的核心动力传递部件使用。
