电动缸执行机构三维结构设计

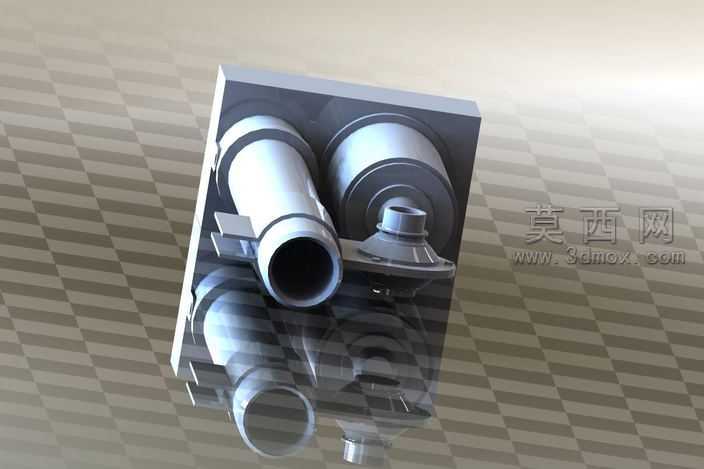

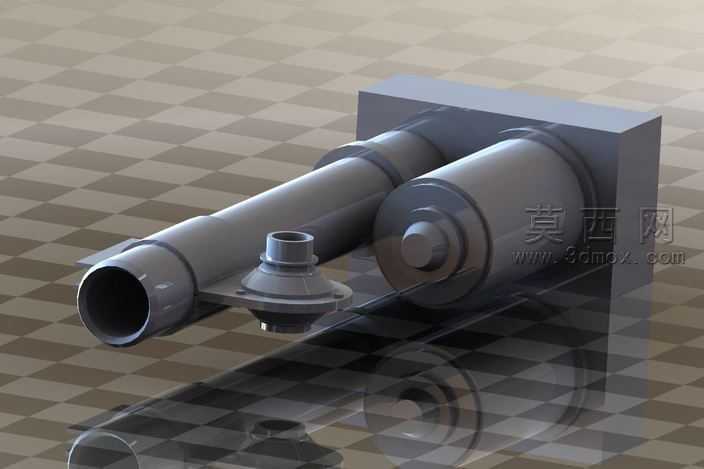

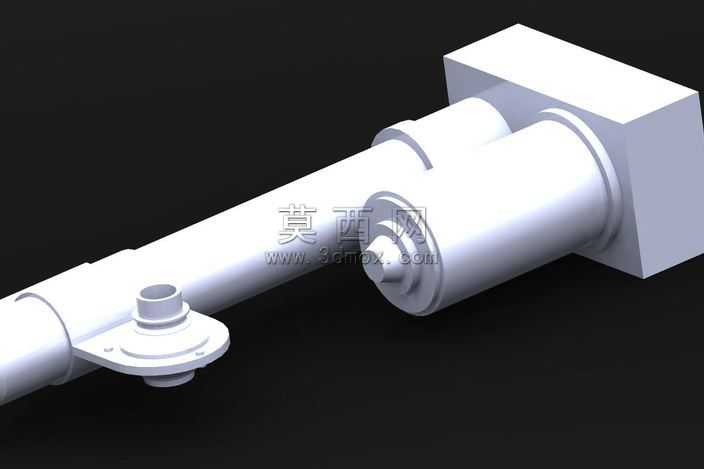

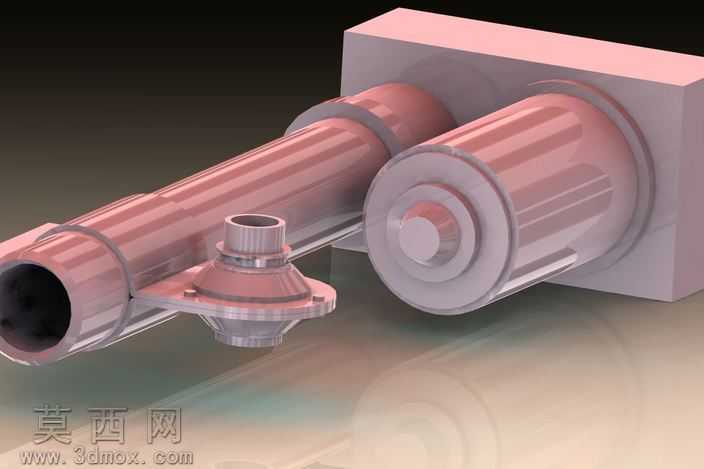

本作品为直线驱动类电动执行元件的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与零件加工工艺逻辑开展。建模阶段首先梳理电动缸的核心功能逻辑，明确其将电机旋转运动转化为直线往复运动的核心需求，以此为基础拆分整体结构为驱动安装基座、动力输出筒体、传动连接组件、辅助安装接口四大模块，采用自底向上的建模思路，先完成单个标准零件的特征绘制，通过拉伸、旋转、扫描切除等基础特征命令构建零件基体，再对倒角、圆角、安装定位槽、密封沟槽等工艺细节进行精细化处理，确保每个零件的尺寸公差、形位公差预留符合实际装配要求。装配阶段严格按照实际机械装配的约束关系添加配合，对筒体与基座的同轴度配合、输出杆的滑动配合、连接法兰的端面定位配合逐一进行约束校验，通过软件自带的干涉检查功能排查所有零件间的干涉问题，对存在装配冲突的特征进行参数调整，保证整体装配体无硬干涉、运动行程无软干涉，可实现完整的直线伸缩运动模拟。材质与渲染阶段，针对不同零件的实际用材赋予对应材质属性：安装基座采用铸铁材质，添加哑光铸铁的表面纹理与漫反射参数，还原铸件表面的细微颗粒质感；筒体与输出杆采用合金结构钢材质，设置金属高光与轻微反射效果，体现机加工零件的光滑金属表面；密封件、接口衬套等非金属零件采用橡胶、工程塑料材质，调整粗糙度参数弱化反光，区分金属与非金属零件的视觉差异。渲染输出时采用棋盘格摄影棚地面环境，添加三点布光方案，主光提供主要照明凸显零件轮廓，辅光消除暗部死黑，轮廓光勾勒金属零件的边缘高光，最终输出的渲染图清晰展现电动缸的整体布局、零件衔接关系与外观质感，完整还原了该款电动执行元件的结构特征与设计细节，可用于机械结构教学、产品方案展示、非标设备选型参考等场景。
